Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki NR65AK2'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

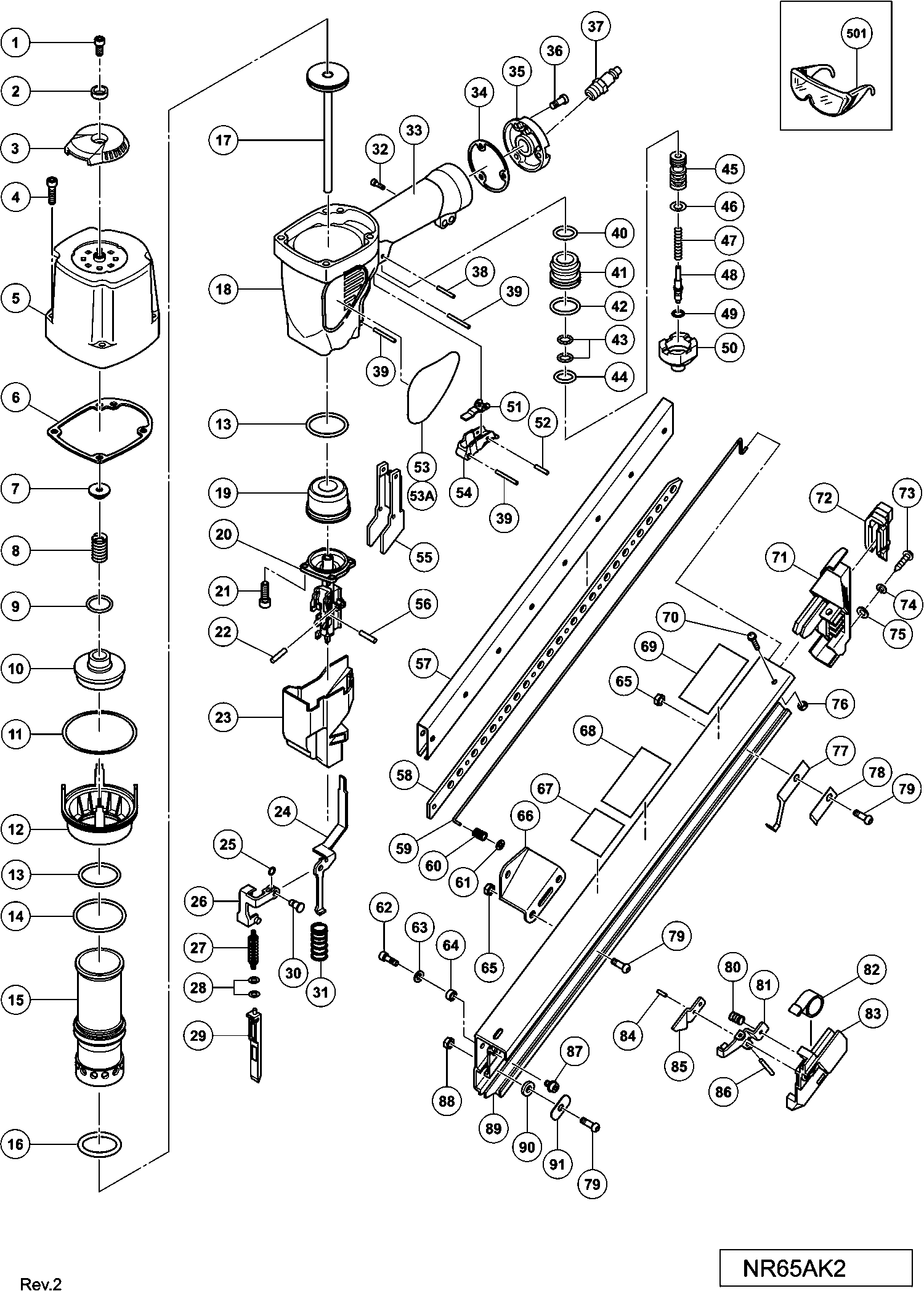

Tekeningen van de Hikoki NR65AK2
Onderdelen lijst van de Hikoki NR65AK2
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| SPIJKER RAILS | ||||
| *57 | 883458 | 14.70 | 17.79 | |
| PLAAT | ||||
| *58 | 883459 | 26.40 | 31.94 | |
| SCHACHTPIN | ||||
| *59 | 883460 | 4.80 | 5.81 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| *65A | 890477 | |||
| HEX. SOCKET HD.BOLT M6X12 | ||||
| *79 | 878647 | 1.62 | 1.96 | |
| INBUSBOUT M4X6 | ||||
| *87 | 305735 | 1.04 | 1.26 | |
| MAGAZINE | ||||
| *89 | 883457 | 76.72 | 92.83 | |
| IMBUSBOUT M6X12 (OUD 949657Z,10S) | ||||
| 1 | 949657 | 3.00 | 3.63 | |
| PLATE | ||||
| 2 | 880515 | 5.85 | 7.08 | |
| TOP COVER | ||||
| 3 | 884332 | 4.20 | 5.08 | |
| HEX. SOCKET HD. BOLT M5X35 (10 PC | ||||
| 4 | 949822 | 2.10 | 2.54 | |
| UITLAATKAP | ||||
| 5 | 883451 | 43.18 | 52.25 | |
| PAKKING B) | ||||
| 6 | 883452 | 1.80 | 2.18 | |
| HEAD BUMPER | ||||
| 7 | 882914 | 6.60 | 7.99 | |
| HEAD VALVE SPRING | ||||
| 8 | 882913 | 6.75 | 8.17 | |
| O-RING (I.D.20.8) | ||||
| 9 | 883992 | 1.65 | 2.00 | |
| HOOFDKLEP (OUD 882912) | ||||
| 10 | 882927 | 14.10 | 17.06 | |
| O-RING (S-70) | ||||
| 11 | 878863 | 2.40 | 2.90 | |
| CYLINDER PLATE | ||||
| 12 | 882910 | 6.45 | 7.80 | |
| O-RING | ||||
| 13 | 887176 | 1.05 | 1.27 | |
| O-RING (1AP-48) | ||||
| 14 | 877368 | 1.95 | 2.36 | |
| CYLINDER (OUD 883450) | ||||
| 15 | 883989 | 50.46 | 61.06 | |
| O-RING I.D. 37 | ||||
| 16 | 883431 | 1.65 | 2.00 | |
| PISTON (H) | ||||
| 17 | 883471 | 132.83 | 160.72 | |
| FRAME | ||||
| 18 | 885516 | 62.37 | 75.47 | |
| SLAGPEN BUMPER | ||||
| 19 | 883432 | 14.03 | 16.97 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 20 | 888209 | |||
| NYLOCK HIGH TENSION BOUT M6X20 | ||||
| 21 | 880675 | 4.05 | 4.90 | |
| ROL PIN D3X12 (10 STUKS) | ||||
| 22 | 949535 | 2.10 | 2.54 | |
| GUARD | ||||
| 23 | 883447 | 2.70 | 3.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 24 | 888210 | |||
| O-RING (1AP-3) | ||||
| 25 | 873093 | 1.05 | 1.27 | |
| PUSHING LEVER (B) | ||||
| 26 | 883444 | 21.04 | 25.46 | |
| SPRING | ||||
| 27 | 883470 | 1.65 | 2.00 | |
| O-RING (P-4) | ||||
| 28 | 874436 | 1.05 | 1.27 | |
| PUSHING LEVER (A) (OUD 883443) | ||||
| 29 | 883635 | 19.39 | 23.46 | |
| PIN (A) | ||||
| 30 | 883448 | 3.30 | 3.99 | |
| PUSHING LEVER SPRING | ||||
| 31 | 883446 | 1.65 | 2.00 | |
| NYLOCK BOUT M6X16 | ||||
| 32 | 880474 | 1.05 | 1.27 | |
| PAKKING (B) | ||||
| 34 | 884342 | 1.05 | 1.27 | |
| CAP | ||||
| 35 | 881949 | 4.80 | 5.81 | |
| INBUS HD.BOUT M5X16 (10 STUKS) | ||||
| 36 | 949821 | 2.55 | 3.09 | |
| AIR PLUG NPT 3/8 | ||||
| 37 | 887863 | 2.10 | 2.54 | |
| ROL PIN D3X22 (10 STUKS) | ||||
| 38 | 949864 | 1.65 | 2.00 | |
| ROLL PIN D3X28 NEW | ||||
| 39 | 887846 | 1.00 | 1.21 | |
| HEAD VALVE O-RING (I.D.16.8) | ||||
| 40 | 877699 | 1.05 | 1.27 | |
| VALVE BUSHING (B) | ||||
| 41 | 878881 | 39.74 | 48.08 | |
| O-RING (S-18) | ||||
| 42 | 878885 | 1.05 | 1.27 | |
| O-RING (I.D. 8.8) | ||||
| 43 | 878925 | 1.05 | 1.27 | |
| O-RING (I.D.11) | ||||
| 44 | 878887 | 1.65 | 2.00 | |
| VALVE PISTON (B) | ||||
| 45 | 880672 | 32.18 | 38.93 | |
| O-RING (S-4) | ||||
| 46 | 981317 | 1.05 | 1.27 | |
| PLUNGER SPRING (B) | ||||
| 47 | 883453 | 1.38 | 1.67 | |
| PLUNGER (A) | ||||
| 48 | 880673 | 14.71 | 17.80 | |
| O-RING (I.D.1.8) | ||||
| 49 | 878888 | 1.05 | 1.27 | |
| VALVE BUSHING (A) | ||||
| 50 | 882920 | 29.56 | 35.77 | |
| TRIGGER ARM | ||||
| 51 | 883454 | 2.70 | 3.27 | |
| ROL PIN D2.5X16 | ||||
| 52 | 881951 | 1.80 | 2.18 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 53 | 888741 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 54 | 888207 | |||
| PUSHING LEVER GUIDE | ||||
| 55 | 883455 | 3.30 | 3.99 | |
| PIN | ||||
| 56 | 883438 | 1.65 | 2.00 | |
| SPIJKER RAILS | ||||
| 57 | 883458 | 14.70 | 17.79 | |
| PLAAT | ||||
| 58 | 883459 | 26.40 | 31.94 | |
| SCHACHTPIN | ||||
| 59 | 883460 | 4.80 | 5.81 | |
| SPRING | ||||
| 60 | 883467 | 1.86 | 2.25 | |
| RING | ||||
| 61 | 883465 | 1.50 | 1.82 | |
| INBUSBOUT HD M4X12 | ||||
| 62 | 880630 | 1.05 | 1.27 | |
| SLUITRING (B) (OUD 976448) | ||||
| 63 | 962569 | 1.05 | 1.27 | |
| HULS | ||||
| 64 | 883442 | 1.38 | 1.67 | |
| NYLON MOER M6 | ||||
| 65 | 963837 | 1.05 | 1.27 | |
| HANDLE ARM | ||||
| 66 | 883464 | 7.92 | 9.58 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 67A | 888958 | |||
| WARNING LABEL | ||||
| 68 | 883466 | 2.70 | 3.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 69 | 888758 | |||
| MACHINESCHROEF M5X16 ZWART | ||||
| 70 | 881772 | 1.00 | 1.21 | |
| MAGAZIJN DEKSEL | ||||
| 71 | 883461 | 3.30 | 3.99 | |
| NAIL GATE | ||||
| 72 | 883462 | 1.38 | 1.67 | |
| TAPSCHROEF D4X20 MET RING ZWART | ||||
| 73 | 302086 | 1.05 | 1.27 | |
| VEERRING D5 | ||||
| 74A | 889083 | 1.00 | 1.21 | |
| VEERRING M5 (OUD 949424Z , 10 ST) | ||||
| 75 | 949424 | 1.05 | 1.27 | |
| NYLON MOER M5 | ||||
| 76 | 877371 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 77 | 883643 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 78 | 883642 | |||
| HEX. SOCKET HD.BOLT M6X12 | ||||
| 79 | 878647 | 1.62 | 1.96 | |
| VEER VOOR TOEVOERMECHANISME | ||||
| 80 | 883441 | 1.38 | 1.67 | |
| PLAAT VOOR TOEVOERMECHANISME | ||||
| 81 | 883437 | 3.30 | 3.99 | |
| BLADVEER | ||||
| 82 | 883440 | 8.40 | 10.16 | |
| SPIJKERTOEVOER | ||||
| 83 | 883436 | 6.45 | 7.80 | |
| ROLL PIN D3X10 (10 PCS) | ||||
| 84 | 887458 | 1.20 | 1.45 | |
| STOPKNOP | ||||
| 85 | 883439 | 1.65 | 2.00 | |
| PIN | ||||
| 86 | 883438 | 1.65 | 2.00 | |
| INBUSBOUT M4X6 | ||||
| 87 | 305735 | 1.04 | 1.26 | |
| NYLON MOER M6 | ||||
| 88 | 963837 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 88A | 890477 | |||
| MAGAZINE | ||||
| 89 | 883457 | 76.72 | 92.83 | |
| RING VOOR MAGAZIJN | ||||
| 90 | 883434 | 1.38 | 1.67 | |
| MAGAZIJN PLAAT | ||||
| 91 | 883435 | 1.38 | 1.67 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501 | 875769 | |||
| GRIP TAPE (OLD 880349) | ||||
| 601 | 881768 | 5.25 | 6.35 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 602A | 888213 | |||
