Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki NR90GR2'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

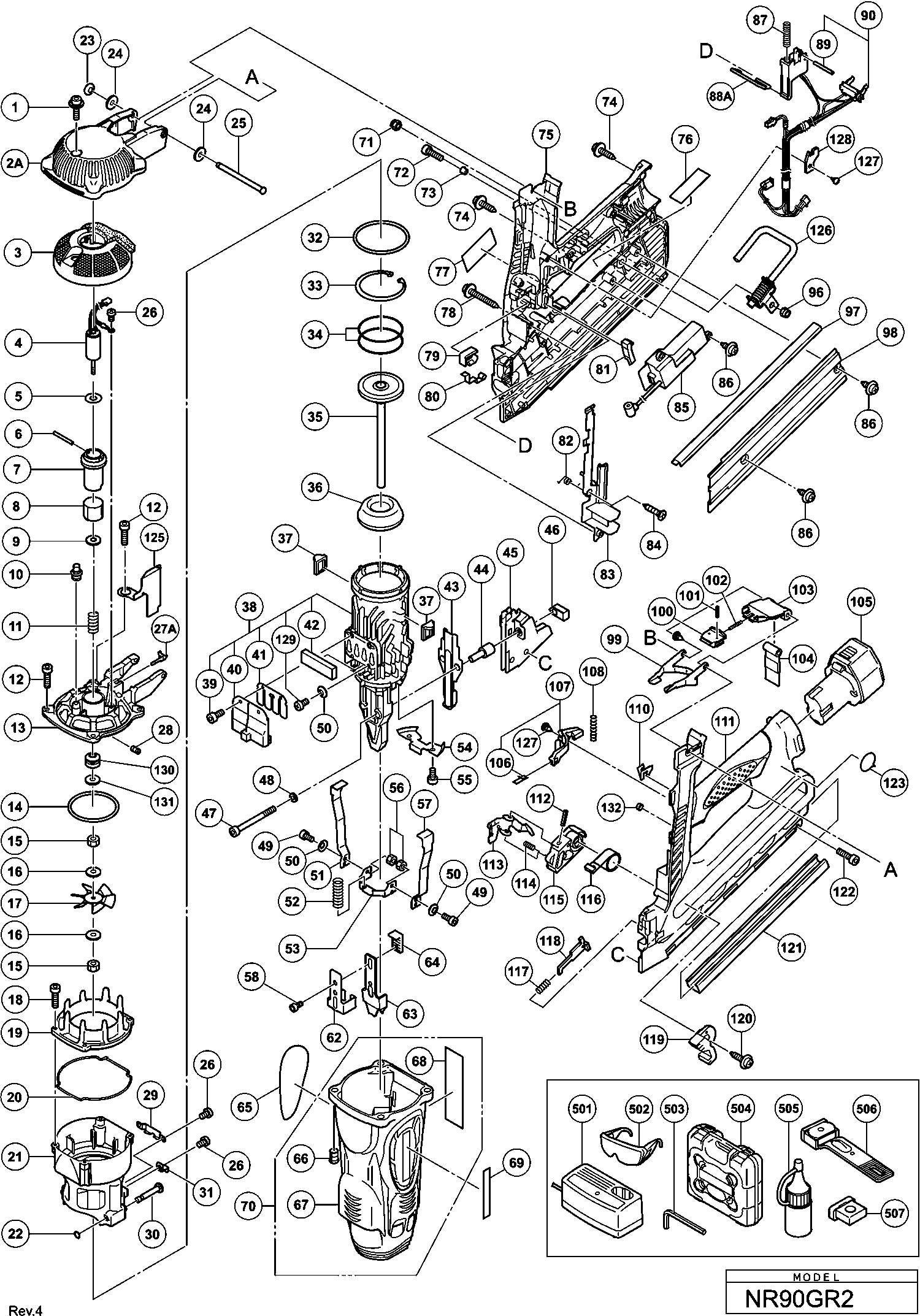

Tekeningen van de Hikoki NR90GR2
Onderdelen lijst van de Hikoki NR90GR2
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Bout | ||||
| 1 | 996399 | 1.04 | 1.26 | |
| Top Cover (old 886142) | ||||
| 2A | 886598 | 9.45 | 11.43 | |
| Filter Set | ||||
| 3 | 886129 | 32.18 | 38.93 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 4 | 885309 | |||
| Rubber Ring | ||||
| 5 | 885313 | 1.50 | 1.82 | |
| Rol Pin D2.5x25 | ||||
| 6 | 885318 | 1.50 | 1.82 | |
| Motor Houder | ||||
| 7 | 885310 | 7.05 | 8.53 | |
| Huls | ||||
| 8 | 885314 | 1.65 | 2.00 | |
| Ring | ||||
| 9 | 885320 | 1.50 | 1.82 | |
| Bougie | ||||
| 10 | 885333 | 3.30 | 3.99 | |
| Motor Veer | ||||
| 11 | 885319 | 1.50 | 1.82 | |
| Bout Hd M5x20 (10 Stuks) | ||||
| 12 | 949757 | 3.00 | 3.63 | |
| Cylinder Deksel | ||||
| 13 | 885308 | 32.18 | 38.93 | |
| O-ring (i.d 59.92) | ||||
| 14 | 885316 | 4.80 | 5.81 | |
| MOER M4 ( 10 STUKS ) | ||||
| 15 | 949554 | 1.05 | 1.27 | |
| Ring M4 (10 Stuks) | ||||
| 16 | 949423 | 1.05 | 1.27 | |
| Waaier | ||||
| 17 | 885311 | 4.80 | 5.81 | |
| Inbusbout M4x16 | ||||
| 18 | 949754 | 2.40 | 2.90 | |
| Chamber Head | ||||
| 19 | 885294 | 13.89 | 16.80 | |
| PAKKING (B) | ||||
| 20 | 886133 | 1.80 | 2.18 | |
| Motorkamer | ||||
| 21 | 885296 | 22.28 | 26.95 | |
| O-RING | ||||
| 22 | 878607 | 1.05 | 1.27 | |
| Ring Voor Schacht | ||||
| 23 | 880319 | 1.65 | 2.00 | |
| Ring M5 ( Oud 949431z , 10 St ) | ||||
| 24 | 949431 | 1.04 | 1.26 | |
| Schachtpin | ||||
| 25 | 885277 | 3.00 | 3.63 | |
| Machineschroef M4x6 (10 Stuks) | ||||
| 26 | 949214 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 27 | 885317 | |||
| Adapter | ||||
| 27A | 886313 | 1.05 | 1.27 | |
| Inbusstelschroef M4 X 5 | ||||
| 28 | 961681 | 1.04 | 1.26 | |
| Vastzetplaatje | ||||
| 29 | 885297 | 3.30 | 3.99 | |
| Pin (a) | ||||
| 30 | 886484 | 1.65 | 2.00 | |
| Schakelplaat | ||||
| 31 | 885306 | 1.65 | 2.00 | |
| O-ring (i.d 66.27) | ||||
| 32 | 885283 | 6.45 | 7.80 | |
| Veerring | ||||
| 33 | 885285 | 1.65 | 2.00 | |
| Zuigerring | ||||
| 34 | 886132 | 9.75 | 11.80 | |
| Zuiger | ||||
| 35 | 885619 | 58.44 | 70.71 | |
| Piston Bumper | ||||
| 36 | 885289 | 8.40 | 10.16 | |
| Rubber (oud 885790) | ||||
| 37 | 885284 | 1.80 | 2.18 | |
| Cilinder Ass'y | ||||
| 38 | 885618 | 72.19 | 87.35 | |
| Seal Lock Hd. Inbusbout M4x10 | ||||
| 39 | 886241 | 1.65 | 2.00 | |
| Buffer Cover | ||||
| 40 | 886467 | 1.80 | 2.18 | |
| Lead Valve | ||||
| 41 | 885290 | 1.65 | 2.00 | |
| Muffler | ||||
| 42 | 885288 | 13.50 | 16.34 | |
| Geleider | ||||
| 43 | 885632 | 8.40 | 10.16 | |
| Borgbus | ||||
| 44 | 886252 | 6.45 | 7.80 | |
| Plaat | ||||
| 45 | 885622 | 25.16 | 30.45 | |
| Speciale Moer M5 | ||||
| 46 | 886544 | 7.50 | 9.08 | |
| Inbusbout Hd M5x50 | ||||
| 47 | 886545 | 1.80 | 2.18 | |
| Borgbus | ||||
| 48 | 886143 | 1.65 | 2.00 | |
| Seal Lock Hd. Inbusbout M4x10 | ||||
| 49 | 886241 | 1.65 | 2.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 50 | 886242 | |||
| Pushing Lever Arm (c) | ||||
| 51 | 886546 | 5.10 | 6.17 | |
| Pushing Lever Spring | ||||
| 52 | 886245 | 1.65 | 2.00 | |
| Pushing Lever Connector | ||||
| 53 | 885301 | 4.35 | 5.26 | |
| Cylinder Plate | ||||
| 54 | 885625 | 7.65 | 9.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 55 | 980046 | |||
| U-NUT M4 | ||||
| 56 | 956329 | 1.05 | 1.27 | |
| Pushing Lever Arm (d) | ||||
| 57 | 886547 | 5.10 | 6.17 | |
| Bout M5x10 (oud 956634,10 Stuks) | ||||
| 58 | 949819 | 2.55 | 3.09 | |
| Stopper | ||||
| 62 | 886128 | 6.45 | 7.80 | |
| Pushing Lever (a) | ||||
| 63 | 886144 | 6.75 | 8.17 | |
| Adjuster Bush (s) | ||||
| 64 | 885272 | 5.85 | 7.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 65 | 888756 | |||
| Schroef M5 | ||||
| 66 | 885304 | 1.50 | 1.82 | |
| Behuizing | ||||
| 67 | 886134 | 23.93 | 28.95 | |
| Insulator Sheet | ||||
| 68 | 885307 | 1.65 | 2.00 | |
| Hitachi Plaatje | ||||
| 69 | 328922 | 1.95 | 2.36 | |
| Huis | ||||
| 70 | 886244 | 33.96 | 41.09 | |
| Nylon Moer M4 | ||||
| 71 | 876465 | 1.05 | 1.27 | |
| Imbus Hd.bout M5x15 (10 Stuks) | ||||
| 72 | 949820 | 2.55 | 3.09 | |
| Huls | ||||
| 73 | 878164 | 14.70 | 17.79 | |
| Tapschroef D4x20 Met Ring (zwart) | ||||
| 74 | 302086 | 1.05 | 1.27 | |
| Handgreep (d) | ||||
| 75 | 886139 | 37.95 | 45.92 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 77 | 888762 | |||
| Schroef D4x45 Met Ring | ||||
| 78 | 301815 | 1.05 | 1.27 | |
| Schakelaar Montage | ||||
| 79 | 885334 | 1.65 | 2.00 | |
| Schakelaar Arm | ||||
| 80 | 885347 | 1.65 | 2.00 | |
| Prisma | ||||
| 81 | 885628 | 3.30 | 3.99 | |
| Veer | ||||
| 82 | 885337 | 1.65 | 2.00 | |
| Beschemring Kabel | ||||
| 83 | 885339 | 3.30 | 3.99 | |
| Schroef | ||||
| 84 | 885346 | 1.65 | 2.00 | |
| Regelaar | ||||
| 85 | 885331 | 87.59 | 105.98 | |
| Regelaar | ||||
| 85 | 885595 | 57.06 | 69.05 | |
| Schroef Met Flens D4x14 (zwart) | ||||
| 86 | 309933 | 1.05 | 1.27 | |
| Veer | ||||
| 87 | 885828 | 1.65 | 2.00 | |
| Kamersluiting | ||||
| 88A | 887617 | 4.65 | 5.63 | |
| Rol Pin D2.5x10 (10stuks) | ||||
| 89 | 949551 | 1.65 | 2.00 | |
| Draadboom (a) | ||||
| 90 | 885799 | 46.61 | 56.40 | |
| Nylon Moer M5 | ||||
| 96 | 877371 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 97 | 885629 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 98 | 885630 | |||
| Cel Hendel | ||||
| 99 | 886141 | 6.75 | 8.17 | |
| Hendel | ||||
| 100 | 885280 | 1.50 | 1.82 | |
| Rol Pin D2x8 (10 Stuks) | ||||
| 101 | 949859 | 1.20 | 1.45 | |
| Veer D3.6 | ||||
| 102 | 885281 | 1.50 | 1.82 | |
| Cel Behuizing | ||||
| 103 | 885352 | 3.30 | 3.99 | |
| Cel Rubber | ||||
| 104 | 886131 | 1.80 | 2.18 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 105 | 325292 | |||
| Sensorplaat | ||||
| 106 | 886257 | 3.30 | 3.99 | |
| Schakelaarhendel | ||||
| 107 | 886135 | 6.45 | 7.80 | |
| Veer | ||||
| 108 | 885518 | 1.65 | 2.00 | |
| Schakelaar Stopper | ||||
| 110 | 886138 | 3.30 | 3.99 | |
| Handgreep (c) Nr90gr2 Grijs | ||||
| 111 | 886729 | 36.99 | 44.75 | |
| Pin D4x28 | ||||
| 112 | 949506 | 3.00 | 3.63 | |
| Spijkervoeding | ||||
| 113 | 885621 | 6.45 | 7.80 | |
| Spring | ||||
| 114 | 883687 | 1.65 | 2.00 | |
| Spijkervoeding (b) | ||||
| 115 | 885324 | 3.00 | 3.63 | |
| Veer | ||||
| 116 | 885325 | 7.05 | 8.53 | |
| Veer D8 | ||||
| 117 | 885328 | 1.50 | 1.82 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 118 | 885623 | |||
| Voedingsknop | ||||
| 119 | 886246 | 3.30 | 3.99 | |
| Tapschroef D5x20 Zwart | ||||
| 120 | 302089 | 1.05 | 1.27 | |
| Magazijn Bescherming | ||||
| 121 | 885354 | 8.40 | 10.16 | |
| Zeskantbout M4x18 | ||||
| 122 | 880003 | 1.05 | 1.27 | |
| Wiring Plate | ||||
| 125 | 886253 | 1.65 | 2.00 | |
| Haak | ||||
| 126 | 886255 | 9.00 | 10.89 | |
| Tapschroef D3 | ||||
| 127 | 885714 | 1.80 | 2.18 | |
| Wiring Plate | ||||
| 128 | 886548 | 1.80 | 2.18 | |
| Machineschroef M4x6 Zelfborgend | ||||
| 129 | 303631 | 1.04 | 1.26 | |
| Afdekking | ||||
| 130 | 886470 | 1.80 | 2.18 | |
| Ring | ||||
| 131 | 886471 | 1.80 | 2.18 | |
| Huls | ||||
| 132 | 886543 | 3.45 | 4.17 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 502 | 875769 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 503 | 944458 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 504 | 886146 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 505 | 886036 | |||
| Werkstuk Beschermneus | ||||
| 506 | 885788 | 38.91 | 47.08 | |
| Rubber Dopje Voor Beschermneus | ||||
| 507 | 885791 | 6.30 | 7.62 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 601 | 885546 | |||
| Werkstuk Beschermneus | ||||
| 602 | 885788 | 38.91 | 47.08 | |
| Rubber Dopje Voor Beschermneus | ||||
| 603 | 885791 | 6.30 | 7.62 | |
