Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki NV83A3'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

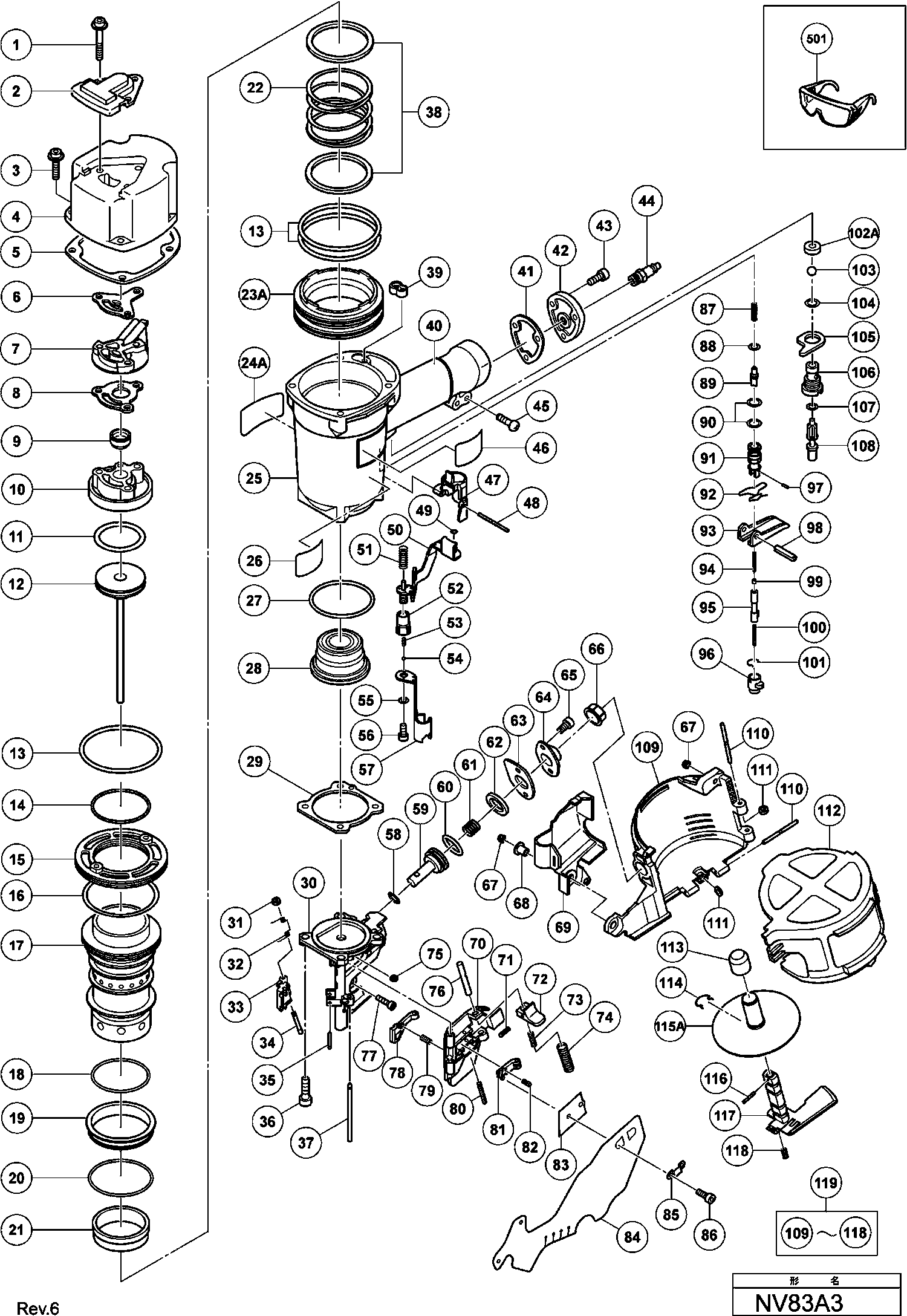

Tekeningen van de Hikoki NV83A3
Onderdelen lijst van de Hikoki NV83A3
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| HEX.SOCKET HD. BOLT M6X45 (W/FLANGE) | ||||
| 1 | 883509 | 3.30 | 3.99 | |
| AFDEKPLAAT | ||||
| 2 | 877330 | 3.90 | 4.72 | |
| HEX.SOCKET HD.BOLT M6X25 W/WASHER | ||||
| 3 | 883507 | 2.46 | 2.98 | |
| UITLAATKAP (OUD 877384) | ||||
| 4 | 877324 | 75.76 | 91.67 | |
| PAKKING (B) | ||||
| 5 | 877325 | 4.50 | 5.44 | |
| PAKKING (F) | ||||
| 6 | 877329 | 1.20 | 1.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 7 | 877328 | -1.00 | -1.21 | |
| GASKET (C) | ||||
| 8 | 877854 | 2.40 | 2.90 | |
| EXHAUST VALVE | ||||
| 9 | 887774 | 3.15 | 3.81 | |
| HEAD CAP NEW | ||||
| 10 | 887859 | 30.36 | 36.74 | |
| O-RING (1AP-48) | ||||
| 11 | 877368 | 1.95 | 2.36 | |
| SLAGPEN SET | ||||
| 12 | 878428 | 111.93 | 135.43 | |
| O-RING (S-90) | ||||
| 13 | 877316 | 2.55 | 3.09 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 14 | 877312 | -1.00 | -1.21 | |
| CYLINDER PLATE | ||||
| 15 | 877318 | 20.49 | 24.79 | |
| CYLINDER O-RING 1.D.79.3MM | ||||
| 16 | 877313 | 1.95 | 2.36 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 17 | 887762 | -1.00 | -1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 18 | 878376 | -1.00 | -1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 19 | 887767 | -1.00 | -1.21 | |
| O-RING (S-70) | ||||
| 20 | 878863 | 2.40 | 2.90 | |
| CYLINDER RING | ||||
| 21A | 886483 | 1.65 | 2.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 22 | 877321 | -1.00 | -1.21 | |
| CILINDER GUIDE (B) | ||||
| 23A | 887763 | 22.83 | 27.62 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 24B | 888957 | -1.00 | -1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 25 | 887858 | -1.00 | -1.21 | |
| LABEL | ||||
| 26 | 887864 | 1.20 | 1.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 27 | 877315 | -1.00 | -1.21 | |
| SLAGPEN BUMPER (B) | ||||
| 28 | 883511 | 14.03 | 16.97 | |
| PAKKING (A) | ||||
| 29 | 877334 | 2.40 | 2.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 30 | 887843 | -1.00 | -1.21 | |
| RING VOOR SCHACHT | ||||
| 31 | 877826 | 2.55 | 3.09 | |
| VEER VOOR TOEVOERMECHANISME | ||||
| 32 | 877851 | 3.00 | 3.63 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 33 | 887848 | -1.00 | -1.21 | |
| SCHACHT VAN TOEVOERMECHANISME | ||||
| 34 | 877825 | 9.60 | 11.62 | |
| ROLL PIN D3X20 (10 PCS.) | ||||
| 35 | 887461 | 1.20 | 1.45 | |
| NYLOCK HEX.SOCKET HD.BOLT M8X22 | ||||
| 36 | 883492 | 2.70 | 3.27 | |
| NAIL GUIDE SHAFT | ||||
| 37 | 887847 | 4.20 | 5.08 | |
| RING | ||||
| 38 | 877322 | 2.40 | 2.90 | |
| PAKKING (G) | ||||
| 39 | 877327 | 1.05 | 1.27 | |
| PAKKING (D) | ||||
| 41 | 877331 | 1.05 | 1.27 | |
| CAP (OUD 877367Z) | ||||
| 42 | 878311 | 10.65 | 12.89 | |
| HEX.SOCKET HD.BOLT M5X18 (10 PCS) | ||||
| 43 | 949658 | 1.80 | 2.18 | |
| MACHINESCHROEF M5X25 (10 STUKS) | ||||
| 45 | 949243 | 1.35 | 1.63 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 46 | 887866 | -1.00 | -1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 47 | 887862 | -1.00 | -1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 48 | 887852 | -1.00 | -1.21 | |
| O-RING (S-3) | ||||
| 49 | 881715 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 50 | 887851 | -1.00 | -1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 51 | 884067 | -1.00 | -1.21 | |
| ADJUSTER | ||||
| 52 | 326799 | 8.40 | 10.16 | |
| AFSTELVEER | ||||
| 53 | 880175 | 1.00 | 1.21 | |
| STALEN KOGEL D3.175 (10 STUKS) | ||||
| 54 | 959148 | 1.05 | 1.27 | |
| RING | ||||
| 55 | 880081 | 1.04 | 1.26 | |
| IMBUSBOUT M6X12 (OUD 949657Z,10S) | ||||
| 56 | 949657 | 3.00 | 3.63 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 57 | 887850 | -1.00 | -1.21 | |
| O-RING (P-9) | ||||
| 58 | 872645 | 1.65 | 2.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 59 | 887849 | -1.00 | -1.21 | |
| O-RING (P-22) | ||||
| 60 | 876796 | 1.05 | 1.27 | |
| VEER | ||||
| 61 | 877144 | 1.65 | 2.00 | |
| DEMPERRING | ||||
| 62 | 877711 | 1.95 | 2.36 | |
| FEED PISTON COVER (A) | ||||
| 63 | 877827 | 1.65 | 2.00 | |
| FEED PISTON COVER | ||||
| 64 | 877713 | 2.55 | 3.09 | |
| BOUT M5X10 | ||||
| 65 | 887474 | 1.00 | 1.21 | |
| MAGAZINE BUSHING | ||||
| 66 | 878305 | 1.04 | 1.26 | |
| NYLON MOER M5 | ||||
| 67 | 877371 | 1.05 | 1.27 | |
| SLEEVE | ||||
| 68 | 882907 | 3.30 | 3.99 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 69 | 887857 | -1.00 | -1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 70 | 887844 | -1.00 | -1.21 | |
| ROLL PIN D3X10 (10 PCS) | ||||
| 71 | 887458 | 1.20 | 1.45 | |
| GUIDE LOCK | ||||
| 72 | 326774 | 7.05 | 8.53 | |
| SPRING | ||||
| 73 | 877372 | 2.40 | 2.90 | |
| SPRING | ||||
| 74 | 878425 | 2.40 | 2.90 | |
| RING VOOR SCHACHT | ||||
| 75 | 880319 | 1.65 | 2.00 | |
| LOCK SHAFT | ||||
| 76 | 877820 | 3.30 | 3.99 | |
| BOUT HD M5X20 (10 STUKS) | ||||
| 77 | 949757 | 3.00 | 3.63 | |
| SUB NAIL STOPPER | ||||
| 78 | 878401 | 22.83 | 27.62 | |
| SUB STOPPER VEER | ||||
| 79 | 877468 | 1.05 | 1.27 | |
| ROLL PIN D3X28 NEW | ||||
| 80 | 887846 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 81 | 887845 | -1.00 | -1.21 | |
| MAIN STOPPER SPRING | ||||
| 82 | 876681 | 1.65 | 2.00 | |
| NAIL GUIDE COVER | ||||
| 83 | 877469 | 1.05 | 1.27 | |
| COVER | ||||
| 84 | 884023 | 1.50 | 1.82 | |
| PLATE | ||||
| 85 | 884022 | 1.65 | 2.00 | |
| SEAL LOCK HD. INBUSBOUT M4X8 | ||||
| 86 | 886307 | 1.05 | 1.27 | |
| PLUNGER SPRING | ||||
| 87 | 887724 | 1.20 | 1.45 | |
| O-RING (P-4) | ||||
| 88 | 874436 | 1.05 | 1.27 | |
| PLUNGER | ||||
| 89 | 887725 | 1.20 | 1.45 | |
| O-RING (I.D.10.7) | ||||
| 90 | 884112 | 1.65 | 2.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 91 | 887903 | -1.00 | -1.21 | |
| TRIGGER SPRING | ||||
| 92 | 887727 | 3.15 | 3.81 | |
| SCHAKELHANDEL | ||||
| 93 | 876203 | 2.55 | 3.09 | |
| ROD SPRING | ||||
| 94 | 887728 | 1.20 | 1.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 95 | 887904 | -1.00 | -1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 96 | 887766 | -1.00 | -1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 97 | 887768 | -1.00 | -1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 98 | 887865 | -1.00 | -1.21 | |
| ROD (B) | ||||
| 99 | 887729 | 1.20 | 1.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 100 | 887732 | -1.00 | -1.21 | |
| RATCHET SPRING | ||||
| 101 | 886331 | 1.05 | 1.27 | |
| AFSLUITPAKKING ZWART (OUD 875637) | ||||
| 102A | 888151 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 103 | 875645 | -1.00 | -1.21 | |
| O-RING (S-12) | ||||
| 104 | 875638 | 1.65 | 2.00 | |
| VALVE PLATE | ||||
| 105 | 887771 | 4.20 | 5.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 106 | 887839 | -1.00 | -1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 107 | 887840 | -1.00 | -1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 108 | 887905 | -1.00 | -1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 109 | 887855 | -1.00 | -1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 110 | 883111 | -1.00 | -1.21 | |
| RING VOOR SCHACHT | ||||
| 111 | 877826 | 2.55 | 3.09 | |
| MAGAZINE COVER | ||||
| 112 | 884034 | 12.90 | 15.61 | |
| HOLDER CAP | ||||
| 113 | 884038 | 1.65 | 2.00 | |
| RATCHET SPRING | ||||
| 114 | 884037 | 3.30 | 3.99 | |
| NAIL HOLDER (A) | ||||
| 115A | 888107 | 3.00 | 3.63 | |
| ROLL PIN D2.5 | ||||
| 116 | 887856 | 1.20 | 1.45 | |
| SCHACHT (OUD 884035) | ||||
| 117 | 884079 | 4.35 | 5.26 | |
| SPRING | ||||
| 118 | 881826 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 119 | 887853 | -1.00 | -1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501 | 875769 | -1.00 | -1.21 | |
| GRIP TAPE (OLD 880349) | ||||
| 601 | 881768 | 5.25 | 6.35 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 602A | 888213 | -1.00 | -1.21 | |
