Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki PDA-100K'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

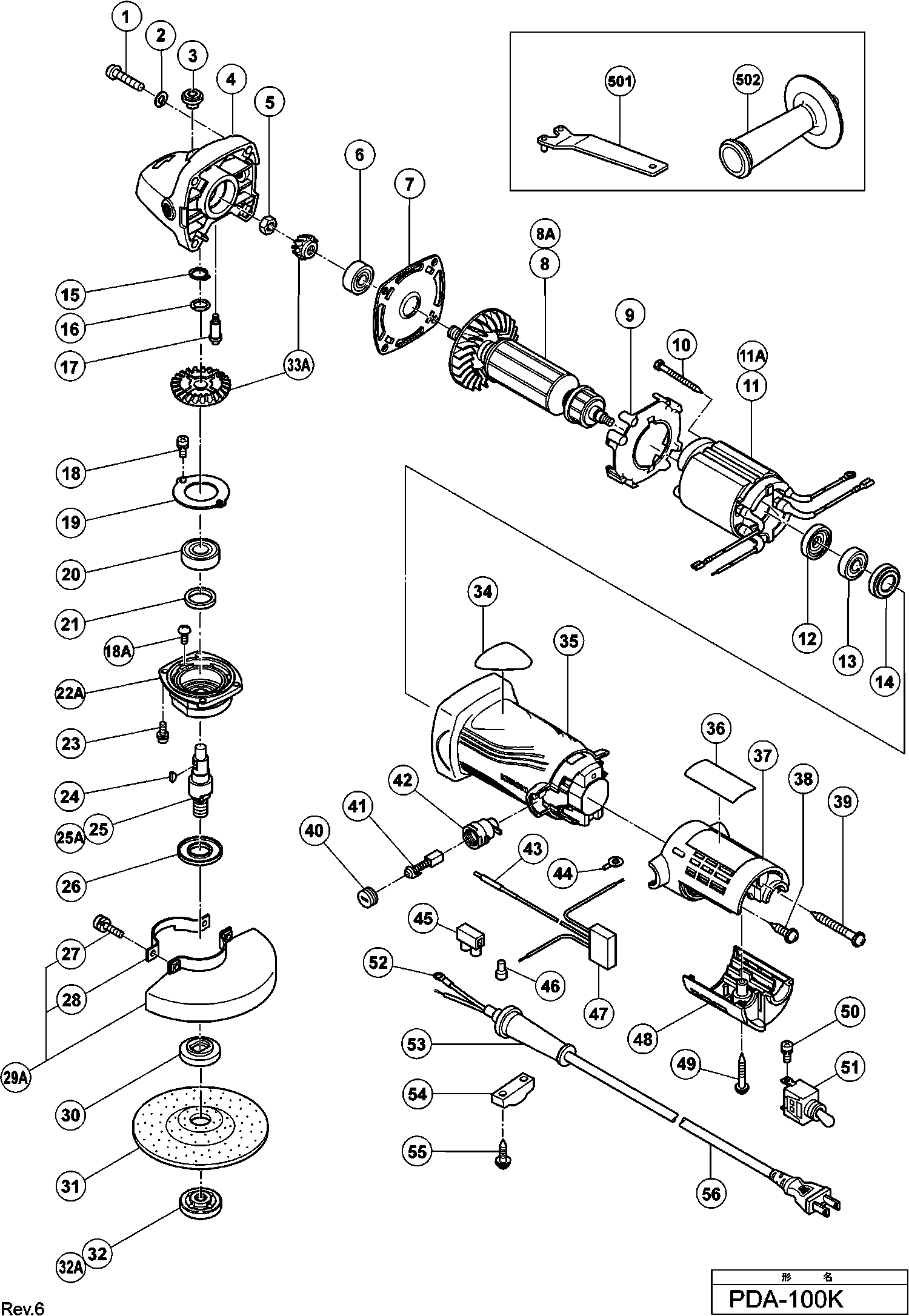

Tekeningen van de Hikoki PDA-100K
Onderdelen lijst van de Hikoki PDA-100K
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Machineschroef M5x22 (10 Stuks) | ||||
1 | 949242 | 1.35 | 1.63 | |
Veerring M5 (10 Stuks) | ||||
2 | 949454 | 1.04 | 1.26 | |
Spindelblokkeeringsknop | ||||
3 | 301944 | 1.04 | 1.26 | |
Tandwielhuis | ||||
4 | 316484 | 18.98 | 22.96 | |
Speciale Moer M7 | ||||
5 | 301941 | 1.04 | 1.26 | |
Kogellager 628vvc2ps2-l | ||||
6 | 628VVC | 11.85 | 14.34 | |
Lagerhouder | ||||
7 | 316480 | 3.30 | 3.99 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
8 | 360567E | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
8A | 360944C | |||
Luchtgeleider | ||||
9 | 319898 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
10 | 320677 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
11 | 340514F | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
11A | 340842C | |||
Stofpakking | ||||
12 | 313775 | 1.05 | 1.27 | |
Kogellager 626vvmc2erps2s | ||||
13 | 626VVM | 5.70 | 6.90 | |
Rubber Ring | ||||
14 | 309929 | 1.04 | 1.26 | |
Ring D11 | ||||
15 | 316487 | 1.65 | 2.00 | |
Ring | ||||
16 | 316486 | 1.65 | 2.00 | |
Pin Voor Spindelblokkeering | ||||
17 | 301943 | 1.65 | 2.00 | |
Seal Lock Schroef M4x10 | ||||
18 | 997263 | 1.05 | 1.27 | |
Schroef M4x8 | ||||
18A | 323556 | 1.05 | 1.27 | |
Lagerdeksel | ||||
19 | 316490 | 1.65 | 2.00 | |
Kogellager 6201vvcmps2s | ||||
20 | 6201VV | 6.45 | 7.80 | |
Vilt Pakking | ||||
21 | 301946 | 1.04 | 1.26 | |
Tandwielhuisdeksel (oud 316489) | ||||
22A | 333838 | 3.00 | 3.63 | |
Seal Lock Schroef M4x12 | ||||
23 | 307127 | 1.05 | 1.27 | |
Inlegspie | ||||
24 | 302047 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
25 | 316485 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
25A | 317822 | |||
Schleuderscheibe | ||||
26 | 301945 | 1.05 | 1.27 | |
Machineschroef M5x16 | ||||
27 | 308386 | 1.05 | 1.27 | |
Klemring Voor Beschermkap | ||||
28 | 301949 | 1.04 | 1.26 | |
Beschermkap | ||||
29B | 301948 | 5.71 | 6.91 | |
Niet meer leverbaar, geen vervanging | ||||
30 | 372737 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
31 | 939640 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
32A | 339578 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
33A | 331840 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
35 | 320675 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
37 | 322533 | |||
Tapschroef D4x20 Met Ring (zwart) | ||||
38 | 302086 | 1.05 | 1.27 | |
Schroef D4x40 | ||||
39 | 306664 | 1.05 | 1.27 | |
Koolborsteldop | ||||
40 | 936551 | 1.05 | 1.27 | |
Niet meer leverbaar, geen vervanging | ||||
41 | 999021 | |||
Koolborstelhouder | ||||
42 | 313777 | 1.50 | 1.82 | |
Bedrading (aarde) | ||||
43 | 314854 | 1.50 | 1.82 | |
Aansluitklem | ||||
44 | 980063 | 1.04 | 1.26 | |
Condensator (oud 930030/991313) | ||||
47 | 994273 | 4.29 | 5.19 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
48 | 322532 | |||
Schroef D4x25 Zwart | ||||
49 | 304035 | 1.04 | 1.26 | |
Machineschroef M3,5x6 | ||||
50 | 305499 | 1.05 | 1.27 | |
Schakelaar | ||||
51 | 955509 | 10.80 | 13.07 | |
Aansluitklem | ||||
52 | 980063 | 1.04 | 1.26 | |
Snoertule D8.8 | ||||
53 | 380090 | 1.04 | 1.26 | |
Snoertule D10.1 | ||||
53 | 938051 | 1.04 | 1.26 | |
Klemstrip (old 994566) | ||||
54 | 937631 | 1.04 | 1.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
55 | 984750 | |||
Snoer 2,5m 2 X 1.0 H05vv-f (oud 500395z) | ||||
56 | 500447Z | 6.60 | 7.99 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
501 | 313933 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
502A | 994322 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
601 | 302098 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
602 | 302099 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
603 | 984646 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
604A | 323918 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
605 | 314053 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
606 | 314054 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
607 | 314057 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
608 | 314059 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
609 | 314061 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
610 | 314051 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
611 | 314052 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
612 | 314055 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
613 | 314056 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
614 | 314058 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
615 | 314060 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
616 | 954021 | |||
Sluitmoer | ||||
617 | 935513 | 4.20 | 5.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
618 | 936548 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
619 | 936558Z |
