Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki PH-40F'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

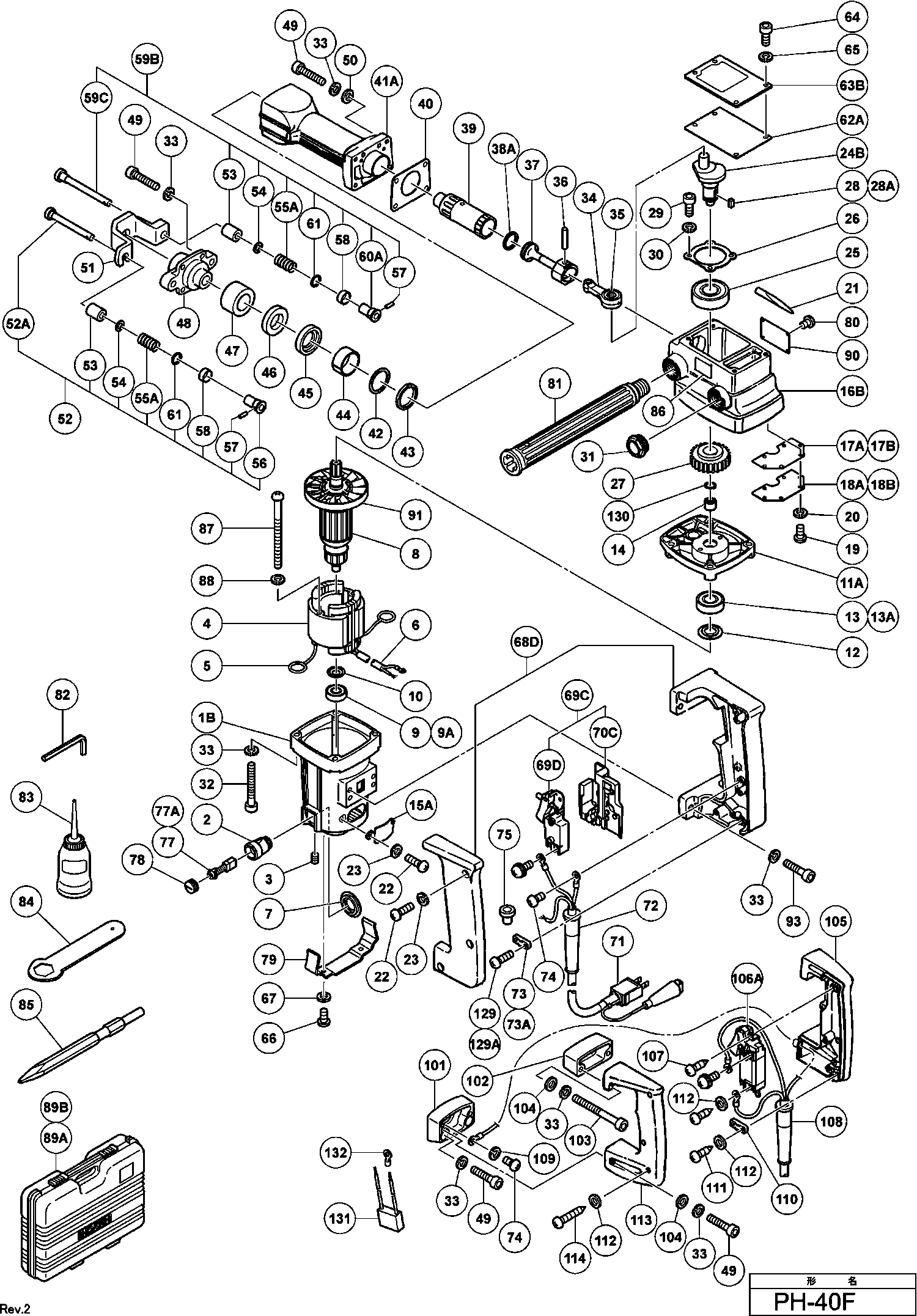

Tekeningen van de Hikoki PH-40F
Onderdelen lijst van de Hikoki PH-40F
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Veld 220-230 Volt | ||||
| *4 | 944535E | 46.75 | 56.57 | |
| Stator Ass'y 240 Volt | ||||
| *4 | 944535F | 46.75 | 56.57 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| *71 | 971136 | |||
| SNOERTULE D10.7 | ||||
| *72 | 940778 | 2.10 | 2.54 | |
| Anker 230v | ||||
| *8 | 971052E | 87.59 | 105.98 | |
| BEHUIZING METALLIEK ZILVER GROEN | ||||
| 1B | 332168 | 48.81 | 59.06 | |
| KOOLBORSTELHOUDER | ||||
| 2 | 971001 | 6.45 | 7.80 | |
| INBUSSTELSCHROEF M5X8 | ||||
| 3 | 938477 | 1.05 | 1.27 | |
| Stator Ass'y 240 Volt | ||||
| 4 | 944535F | 46.75 | 56.57 | |
| Veld 220-230 Volt | ||||
| 4 | 944535E | 46.75 | 56.57 | |
| CONTACTPUNT KOOLBORSTELHOUDER | ||||
| 5 | 930703 | 2.40 | 2.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 7 | 956127 | |||
| Anker 230v | ||||
| 8 | 971052E | 87.59 | 105.98 | |
| Anker 240 Volt | ||||
| 8 | 971052F | 87.59 | 105.98 | |
| KOGELLAGER 6000VCMPS2S | ||||
| 9 | 6000VV | 6.15 | 7.44 | |
| KOGEL LAGER 6000DDWCMNS7L | ||||
| 9A | 6000DW | 4.65 | 5.63 | |
| RING | ||||
| 10 | 944433 | 1.65 | 2.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 11A | 332144 | |||
| DUST SEAL | ||||
| 12 | 971054 | 3.60 | 4.36 | |
| KOGELLAGER 6202VVCMPS2S | ||||
| 13 | 6202VV | 7.05 | 8.53 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 13A | 6202DW | |||
| NAALDLAGER | ||||
| 14 | 939299 | 10.65 | 12.89 | |
| Beschermplaat Ass'y Metalliek Zilver Groen | ||||
| 15A | 332171 | 1.80 | 2.18 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 16B | 332142 | |||
| COVER SEAL (B) | ||||
| 17A | 971057 | 1.00 | 1.21 | |
| COVER SEAL (B) | ||||
| 17B | 971098 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 18A | 971058 | |||
| PLAAT (B) | ||||
| 18B | 971099 | 1.05 | 1.27 | |
| MACHINESCHROEF M4X12 (10 STUKS) | ||||
| 19 | 949217 | 1.05 | 1.27 | |
| VEERRING M4 (10 STUKS) | ||||
| 20 | 949453 | 1.05 | 1.27 | |
| OLIEVILT | ||||
| 21 | 956967 | 1.05 | 1.27 | |
| MACHINESCHROEF M4X12 (10 STUKS) | ||||
| 22 | 949217 | 1.05 | 1.27 | |
| VEERRING M4 (10 STUKS) | ||||
| 23 | 949453 | 1.05 | 1.27 | |
| CRANK SHAFT ASS'Y | ||||
| 24B | 971393 | 37.95 | 45.92 | |
| KOGELLAGER 6204DDUCMPS2S | ||||
| 25 | 6204DD | 9.00 | 10.89 | |
| BEARING COVER (B) | ||||
| 26 | 971060 | 2.22 | 2.69 | |
| EERSTE TANDWIEL | ||||
| 27 | 971113 | 17.05 | 20.63 | |
| INLEGSPIE 3X13 | ||||
| 28 | 932815 | 1.35 | 1.63 | |
| FEATHER KEY 3X3X12 | ||||
| 28A | 937177 | 1.65 | 2.00 | |
| INBUS HD.BOUT M5X16 (10 STUKS) | ||||
| 29 | 949821 | 2.55 | 3.09 | |
| VEERRING M5 (10 STUKS) | ||||
| 30 | 949454 | 1.04 | 1.26 | |
| OLIEPEIL | ||||
| 31 | 955011 | 10.95 | 13.25 | |
| OIL GAUGE (OLD 955011) | ||||
| 31A | 375619 | 5.52 | 6.68 | |
| HEX.SOCKET HD.BOLT M6X45 (10 PCS) | ||||
| 32 | 949832 | 3.06 | 3.70 | |
| VEERRING M6 (OUD 949455Z , 10ST.) | ||||
| 33 | 949455 | 1.05 | 1.27 | |
| DRIJFSTANG | ||||
| 34 | 956106 | 43.18 | 52.25 | |
| NAALDLAGER NSK AJ50 1203 | ||||
| 35 | 980756 | 10.65 | 12.89 | |
| ZUIGERPIN | ||||
| 36 | 956110 | 1.65 | 2.00 | |
| ZUIGER | ||||
| 37 | 971065 | 40.43 | 48.91 | |
| X-RING | ||||
| 38A | 971151 | 2.55 | 3.09 | |
| SLAGSTUK | ||||
| 39 | 956111 | 37.13 | 44.92 | |
| SEAL PACKING | ||||
| 40 | 971114 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 41A | 332143 | |||
| CYLINDERSLUITRING | ||||
| 42 | 956225 | 1.05 | 1.27 | |
| KUNSTSTOFRING | ||||
| 43 | 956224 | 9.30 | 11.25 | |
| MOND | ||||
| 44 | 971071 | 11.55 | 13.98 | |
| MONDSLUITRING | ||||
| 45 | 971072 | 7.05 | 8.53 | |
| DEMPERRING | ||||
| 46 | 971073 | 10.65 | 12.89 | |
| HULS | ||||
| 47 | 971116 | 1.98 | 2.40 | |
| FRONT COVER | ||||
| 48 | 971117 | 38.44 | 46.51 | |
| IMBUSBOUT M6X25 ( 10 STUKS ) | ||||
| 49 | 949652 | 3.30 | 3.99 | |
| RING M6 (10 STUKS) | ||||
| 50 | 949432 | 1.05 | 1.27 | |
| RETAINER | ||||
| 51 | 971118 | 27.66 | 33.47 | |
| RETAINER ROD (A) ASS'Y | ||||
| 52 | 971106 | 21.04 | 25.46 | |
| RETAINER ROD (A) (OLD 998554) | ||||
| 52A | 971079 | 5.70 | 6.90 | |
| DAMPER (B) | ||||
| 53 | 971080 | 2.82 | 3.41 | |
| SLUITRING M8 ( 10 STUKS ) | ||||
| 54 | 949426 | 1.05 | 1.27 | |
| SPRING | ||||
| 55A | 998558 | 1.38 | 1.67 | |
| STOPPER (L) | ||||
| 56 | 971082 | 4.68 | 5.66 | |
| NEEDLE ROLLER | ||||
| 57 | 971083 | 1.00 | 1.21 | |
| STOPPER RING | ||||
| 58 | 971084 | 1.00 | 1.21 | |
| RETAINER ROD (A) ASS'Y | ||||
| 59B | 971107 | 21.18 | 25.62 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 59C | 998557 | |||
| STOPPER (L) | ||||
| 60A | 971082 | 4.68 | 5.66 | |
| STOP RING | ||||
| 61 | 971087 | 1.04 | 1.26 | |
| COVER SEAL | ||||
| 62A | 971119 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 63B | 332145 | |||
| INBUS HD.BOUT M5X14 (10 STUKS) | ||||
| 64 | 949665 | 2.10 | 2.54 | |
| VEERRING M5 (10 STUKS) | ||||
| 65 | 949454 | 1.04 | 1.26 | |
| MACHINESCHROEF M5X8 (10 STUKS) | ||||
| 66 | 949235 | 1.05 | 1.27 | |
| VEERRING M5 (10 STUKS) | ||||
| 67 | 949454 | 1.04 | 1.26 | |
| HANDLE ASS'Y (A) METALLIC SILVER GREEN (OLD 332173 | ||||
| 68D | 334511 | 47.03 | 56.90 | |
| SCHAKELAAR | ||||
| 69C | 971139 | 32.18 | 38.93 | |
| SWITCH W/LOCK | ||||
| 69D | 971390 | 26.40 | 31.94 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 70C | 971163 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 71 | 971136 | |||
| SNOERTULE D10.7 | ||||
| 72 | 940778 | 2.10 | 2.54 | |
| SNOERTULE D8.2 (OUD 958049Z) | ||||
| 72 | 958049 | 1.04 | 1.26 | |
| CORD CLIP | ||||
| 73 | 930108 | 1.00 | 1.21 | |
| SNOERKLEM | ||||
| 73A | 960266 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 74 | 949292 | |||
| LASDOP 50092 (10 PCS) | ||||
| 75 | 959141 | 3.75 | 4.54 | |
| KOOLBORSTEL (2 STUKS) | ||||
| 77 | 999043 | 4.50 | 5.44 | |
| ZELFUITSCHAKELENDE KOOLBORSTELS (2 STUKS) (OUD 981 | ||||
| 77A | 999073 | 14.40 | 17.42 | |
| KOOLBORSTELDEKSEL | ||||
| 78 | 935829 | 1.05 | 1.27 | |
| ACHTERDEKSEL | ||||
| 79 | 971091 | 3.48 | 4.21 | |
| KLINKNAGEL D2.5X4.8 ( 10 STUKS ) | ||||
| 80 | 949510 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 81 | 944457 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 82 | 944459 | |||
| SMEEROLIE (120CC) | ||||
| 83 | 931848 | 8.40 | 10.16 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 84 | 971109 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 85 | 981922 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 86 | 955006C | |||
| MACHINESCHROEF M5X55 (10 STUKS) | ||||
| 87 | 949233 | 1.62 | 1.96 | |
| VEERRING M5 (10 STUKS) | ||||
| 88 | 949454 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 89A | 971395 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 89B | 312831 | |||
| WAAIER VOOR ANKER | ||||
| 91 | 971097 | 7.65 | 9.26 | |
| BOUT HD. M6X22 (10 STUKS) | ||||
| 93 | 949670 | 3.00 | 3.63 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 101 | 971127Z | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 102 | 971128Z | |||
| MOER ( 10 STUKS ) | ||||
| 103 | 949782 | 6.75 | 8.17 | |
| RING M6 ( OUD 949425Z , 10 ST ) | ||||
| 104 | 949425 | 1.05 | 1.27 | |
| HANDGREEP (A) | ||||
| 105 | 955291 | 7.50 | 9.08 | |
| Schakelaar (oud 955277) | ||||
| 106A | 971824Z | 35.06 | 42.43 | |
| TAPSCHROEF D4X12 | ||||
| 107 | 954017 | 1.04 | 1.26 | |
| SNOERTULE D10.2 | ||||
| 108 | 930026 | 3.00 | 3.63 | |
| VEERRING M4 (10 STUKS) | ||||
| 109 | 949453 | 1.05 | 1.27 | |
| KLEMSTRIP (OLD 994566) | ||||
| 110 | 937631 | 1.04 | 1.26 | |
| TAPSCHROEF D4X16 | ||||
| 111 | 954004 | 1.04 | 1.26 | |
| RING M4 (10 STUKS) | ||||
| 112 | 949423 | 1.05 | 1.27 | |
| HANDGREEP (B) | ||||
| 113 | 955292 | 4.68 | 5.66 | |
| TAPSCHROEF M4X25 | ||||
| 114 | 958705 | 1.05 | 1.27 | |
| MACHINESCHROEF M4X12 (10 STUKS) | ||||
| 129 | 949217 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 129A | 957147 | |||
| RING D18 (10 STUKS) | ||||
| 130 | 939546 | 3.60 | 4.36 | |
| CONDENSATOR (OUD 987178) | ||||
| 131 | 930039 | 1.95 | 2.36 | |
| KABELSCHOENTJES (10 STUKS) | ||||
| 132 | 959144 | 3.00 | 3.63 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 602 | 944574 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 603A | 318085 | |||
| OMALA OIL (1 LITER) | ||||
| 604 | 955009 | 21.04 | 25.46 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 605 | 971105 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 606 | 955181 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 607 | 955183 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 608 | 955186 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 609 | 956126 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 610A | 323357 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 611 | 980734 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 612 | 980752 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 613 | 980753 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 614 | 981922 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 615 | 981923 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 616 | 981924 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 617 | 981925 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 618 | 981926 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 619 | 981929 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 620 | 981930 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 621 | 981931 | |||
| OLIEPAKKING | ||||
| 622 | 980982 | 1.38 | 1.67 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 623 | 320859 | |||
| OLIE PAKKING | ||||
| 624 | 324896 | 3.75 | 4.54 | |
