Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki PR-38E'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Hikoki PR-38E

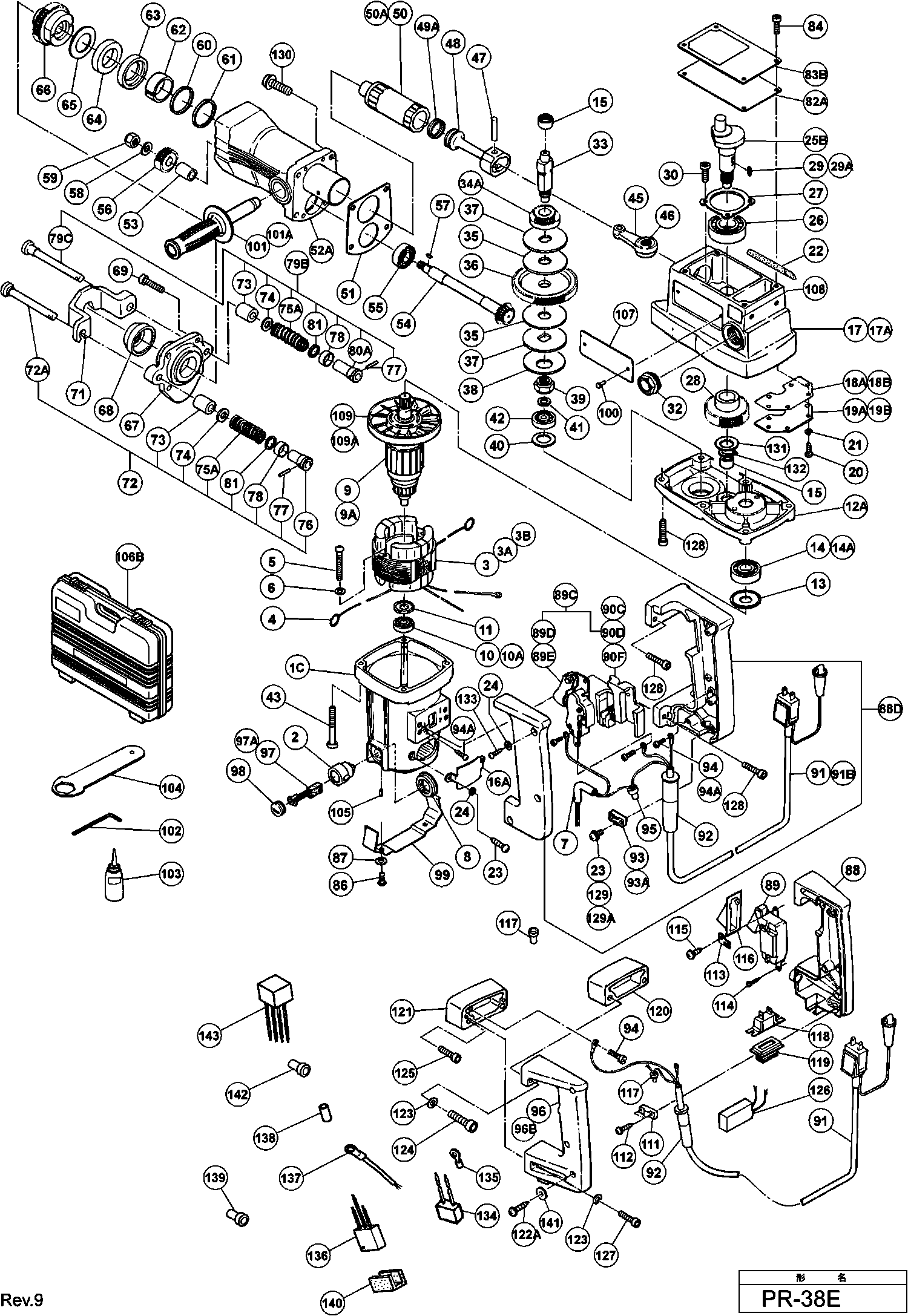

Onderdelen tekening 1

Onderdelen lijst van de Hikoki PR-38E

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Behuizing Metalliek Zilver Groen
1B 332168@1417 48.81 59.06

Geen informatie beschikbaar, niet bestelbaar
1C 332169@1417

Koolborstelhouder
2 971001@1417 6.45 7.80

Veld 220-230 Volt
3 944535E@1417 46.75 56.57

Stator Ass'y 240 Volt
3 944535F@1417 46.75 56.57

Geen informatie beschikbaar, niet bestelbaar
3A 944535L@1417

Geen informatie beschikbaar, niet bestelbaar
3B 340556G@1417

Contactpunt Koolborstelhouder
4 930703@1417 2.40 2.90

Geen informatie beschikbaar, niet bestelbaar
5 949233@1417

Veerring M5 (10 Stuks)
6 949454@1417 1.04 1.26

Geen informatie beschikbaar, niet bestelbaar
8 956127@1417

Anker 230v
9 971052E@1417 87.59 105.98

Anker 240 Volt
9 971052F@1417 87.59 105.98

Geen informatie beschikbaar, niet bestelbaar
9A 360608E@1417

Kogellager 6000vcmps2s
10 6000VV@1417 6.15 7.44

Kogel Lager 6000ddwcmns7l
10A 6000DW@1417 4.65 5.63

Ring
11 944433@1417 1.65 2.00

Tandwielhuis Pr25b Metalliek Zilver Groen
12A 332170@1417 42.76 51.74

Dust Seal
13 971054@1417 3.60 4.36

Kogellager 6202vvcmps2s
14 6202VV@1417 7.05 8.53

Geen informatie beschikbaar, niet bestelbaar
14A 6202DW@1417

Naaldlager
15 939299@1417 10.65 12.89

Beschermplaat Ass'y Metalliek Zilver Groen
16A 332171@1417 1.80 2.18

Geen informatie beschikbaar, niet bestelbaar
17 971056@1417

Crank Case Ass'y (metallic Silver Green)
17A 331912@1417 182.88 221.28

Geen informatie beschikbaar, niet bestelbaar
18A 971057@1417

Cover Seal (b)
18B 971098@1417 1.05 1.27

Geen informatie beschikbaar, niet bestelbaar
19A 971058@1417

Plaat (b)
19B 971099@1417 1.05 1.27

Machineschroef M4x12 (10 Stuks)
20 949217@1417 1.05 1.27

Veerring M4 (10 Stuks)
21 949453@1417 1.05 1.27

Olievilt
22 956967@1417 1.05 1.27

Machineschroef M4x12 (10 Stuks)
23 949217@1417 1.05 1.27

Veerring M4 (10 Stuks)
24 949453@1417 1.05 1.27

Crank Shaft Ass'y (old 971164)
25B 971167@1417 43.86 53.07

Kogellager 6204dducmps2s
26 6204DD@1417 9.00 10.89

Geen informatie beschikbaar, niet bestelbaar
27 971060@1417

Eerste Tandwiel
28 971061@1417 32.18 38.93

INLEGSPIE 3X13
29 932815@1417 1.35 1.63

Feather Key 3x3x12
29A 937177@1417 1.65 2.00

Inbus Hd.bout M5x16 (10 Stuks)
30 949821@1417 2.55 3.09

Oliepeil
32 955011@1417 10.95 13.25

Geen informatie beschikbaar, niet bestelbaar
33 971062@1417

Bevel Gear (old 944510)
34A 998543@1417 25.99 31.44

Koppelingsplaat
35 981941@1417 5.55 6.72

Tweede Tandwiel
36 971064@1417 33.55 40.60

Geen informatie beschikbaar, niet bestelbaar
37 956207@1417

Veer
38 944514@1417 1.04 1.26

Geen informatie beschikbaar, niet bestelbaar
39 944515@1417

Ring
40 944525@1417 1.05 1.27

Ring
41 944516@1417 1.04 1.26

Kogellager 629vvmc2eps2l
42 629VVM@1417 5.85 7.08

Geen informatie beschikbaar, niet bestelbaar
43 949832@1417

Geen informatie beschikbaar, niet bestelbaar
45 956106@1417

Naaldlager Nsk Aj50 1203
46 980756@1417 10.65 12.89

Zuigerpin
47 956110@1417 1.65 2.00

Zuiger
48 971065@1417 40.43 48.91

X-ring
49A 971151@1417 2.55 3.09

Slagstuk
50 956111@1417 37.13 44.92

Geen informatie beschikbaar, niet bestelbaar
50A 322058@1417

Seal Packing
51 971068@1417 1.05 1.27

Cylinderhuis (metallic Silver Green)
52A 331957@1417 158.54 191.83

Geen informatie beschikbaar, niet bestelbaar
53 955975@1417

Drive Shaft
54 956211@1417 75.90 91.84

Kogellager 6001vvcmps2l
55 6001VV@1417 6.60 7.99

Geen informatie beschikbaar, niet bestelbaar
56 971070@1417

Geen informatie beschikbaar, niet bestelbaar
57 932819@1417

Veerring M8 ( 10 Stuks )
58 949457@1417 1.05 1.27

Geen informatie beschikbaar, niet bestelbaar
59 944426@1417

Cylindersluitring
60 956225@1417 1.05 1.27

Kunststofring
61 956224@1417 9.30 11.25

Mond
62 971071@1417 11.55 13.98

Mondsluitring
63 971072@1417 7.05 8.53

Demperring
64 971073@1417 10.65 12.89

Lagersluitring
65 971074@1417 1.05 1.27

Laatste Tandwiel
66 971075@1417 55.41 67.05

Front Cover
67 971076@1417 64.21 77.70

Stofvanger
68 971077@1417 1.04 1.26

Imbusbout M6x25 ( 10 Stuks )
69 949652@1417 3.30 3.99

Retainer
71 971078@1417 35.06 42.43

Retainer Rod (a) Ass'y
72 971106@1417 21.04 25.46

Retainer Rod (a) (old 998554)
72A 971079@1417 5.70 6.90

Geen informatie beschikbaar, niet bestelbaar
73 971080@1417

Sluitring M8 ( 10 Stuks )
74 949426@1417 1.05 1.27

Geen informatie beschikbaar, niet bestelbaar
75A 998558@1417

Geen informatie beschikbaar, niet bestelbaar
76 971082@1417

Geen informatie beschikbaar, niet bestelbaar
77 971083@1417

Geen informatie beschikbaar, niet bestelbaar
78 971084@1417

Retainer Rod (a) Ass'y
79B 971107@1417 21.18 25.62

Geen informatie beschikbaar, niet bestelbaar
79C 998557@1417

Geen informatie beschikbaar, niet bestelbaar
80A 971082@1417

Stop Ring
81 971087@1417 1.04 1.26

Cover Seal
82A 971088@1417 1.05 1.27

Afdekplaat
83B 332172@1417 5.10 6.17

Inbus Hd.bout M5x14 (10 Stuks)
84 949665@1417 2.10 2.54

Machineschroef M5x8 (10 Stuks)
86 949235@1417 1.05 1.27

Veerring M5 (10 Stuks)
87 949454@1417 1.04 1.26

Geen informatie beschikbaar, niet bestelbaar
88 971146@1417

Handle And Handle Cover Set
88B 971168@1417 25.71 31.11

Handle Ass'y (a) Metallic Silver Green (old 332173
88D 334511@1417 47.03 56.90

Switch (1p Screw Type) W/o Lock
89 956433@1417 15.54 18.80

Switch Ass'y (1p Screw Type) W/o
89C 971161@1417 32.18 38.93

Switch (a) (1p Screw Type) W/o
89D 971162@1417 26.40 31.94

Schakelaar (oud 958064z)
89E 981533Z@1417 21.04 25.46

Geen informatie beschikbaar, niet bestelbaar
90C 971163@1417

SUPPORT (A)
90D 981986Z@1417 21.45 25.95

Support (f) (old 990082)
90F 312408@1417 7.05 8.53

Cord
91 930044@1417 38.50 46.58

Geen informatie beschikbaar, niet bestelbaar
91B 500478Z@1417

Snoertule D10.7
92 940778@1417 2.10 2.54

Snoertule D8.2 (oud 958049z)
92 958049@1417 1.04 1.26

Geen informatie beschikbaar, niet bestelbaar
93 930108@1417

Snoerklem
93A 960266@1417 1.04 1.26

Geen informatie beschikbaar, niet bestelbaar
94 949292@1417

Machineschroef M4 X 8
94A 958523@1417 1.04 1.26

Lasdop 50092 (10 Pcs)
95 959141@1417 3.75 4.54

Geen informatie beschikbaar, niet bestelbaar
96 971147@1417

Koolborstel (2 Stuks)
97 999043@1417 4.50 5.44

Zelfuitschakelende Koolborstels (2 Stuks) (oud 981
97A 999073@1417 14.40 17.42

Koolborsteldeksel
98 935829@1417 1.05 1.27

Geen informatie beschikbaar, niet bestelbaar
99 971091@1417

Klinknagel D2.5x4.8 ( 10 Stuks )
100 949510@1417 1.04 1.26

Geen informatie beschikbaar, niet bestelbaar
101 944457@1417

Geen informatie beschikbaar, niet bestelbaar
101A 328656@1417

Geen informatie beschikbaar, niet bestelbaar
102 944459@1417

Smeerolie (120cc)
103 931848@1417 8.40 10.16

Geen informatie beschikbaar, niet bestelbaar
104 971109@1417

Inbusstelschroef M5x8
105 938477@1417 1.05 1.27

Geen informatie beschikbaar, niet bestelbaar
106B 312831@1417

Waaier Voor Anker
109 971097@1417 7.65 9.26

Geen informatie beschikbaar, niet bestelbaar
109A 322059@1417

Klemstrip (old 994566)
111 937631@1417 1.04 1.26

Tapschroef
112 982095@1417 1.04 1.26

Geen informatie beschikbaar, niet bestelbaar
113 956252@1417

Schroef
114 954017@1417 1.04 1.26

Geen informatie beschikbaar, niet bestelbaar
115 930446@1417

Schakelaardeksel
116 971793@1417 3.00 3.63

Lasdop 50091 (10 Stuks)
117 959140@1417 3.30 3.99

Schakelaar
118 953261@1417 13.50 16.34

Schakelaardeksel
119 971792@1417 1.65 2.00

Geen informatie beschikbaar, niet bestelbaar
120 971128Z@1417

Geen informatie beschikbaar, niet bestelbaar
121 971148@1417

Tapschroef D4x25 Zwart
122A 307028@1417 1.05 1.27

Ring M6 ( Oud 949425z , 10 St )
123 949425@1417 1.05 1.27

Seal Lock Hd. Inbusbout M6x50
124 986491@1417 1.04 1.26

Seal Lock Hd. Inbusbout M6x25
125 987707@1417 1.05 1.27

Geen informatie beschikbaar, niet bestelbaar
126 956613@1417

Bout Hd. M6x22 (10 Stuks)
127 949670@1417 3.00 3.63

Bout Hd. M6x22 (10 Stuks)
128 949670@1417 3.00 3.63

Geen informatie beschikbaar, niet bestelbaar
129 957147@1417

Geen informatie beschikbaar, niet bestelbaar
129A 984750@1417

Geen informatie beschikbaar, niet bestelbaar
130 971392@1417

Ring (a)
131 983719@1417 1.05 1.27

Veerring D15 (10 Stuks)
132 939544@1417 2.13 2.57

Geen informatie beschikbaar, niet bestelbaar
133 956636@1417

Condensator (oud 987178)
134 930039@1417 1.95 2.36

Kabelschoentjes (10 Stuks)
135 959144@1417 3.00 3.63

Condensator (oud 930030/991313)
136 994273@1417 4.29 5.19

Condensator (oud 987178)
136 930039@1417 1.95 2.36

Niet meer leverbaar, geen vervanging
137 985289@1417

Draadeindhuls
138 981373@1417 1.05 1.27

Lasdop 50091 (10 Stuks)
139 959140@1417 3.30 3.99

Rubber
140 930153@1417 1.04 1.26

Ring M4 (oud 949429z)
141 949429@1417 1.05 1.27

Lasdop 50092 (10 Pcs)
142 959141@1417 3.75 4.54

Geen informatie beschikbaar, niet bestelbaar
143 328657@1417

Geen informatie beschikbaar, niet bestelbaar
601 955994@1417

Geen informatie beschikbaar, niet bestelbaar
602 955995@1417

Geen informatie beschikbaar, niet bestelbaar
603 955996@1417

Geen informatie beschikbaar, niet bestelbaar
604 955998@1417

Geen informatie beschikbaar, niet bestelbaar
605 956000@1417

Geen informatie beschikbaar, niet bestelbaar
606 955154@1417

Geen informatie beschikbaar, niet bestelbaar
607 955155@1417

Geen informatie beschikbaar, niet bestelbaar
608 956002@1417

Geen informatie beschikbaar, niet bestelbaar
609 955157@1417

Geen informatie beschikbaar, niet bestelbaar
610 956004@1417

Geen informatie beschikbaar, niet bestelbaar
611 955159@1417

Geen informatie beschikbaar, niet bestelbaar
612 955997@1417

Geen informatie beschikbaar, niet bestelbaar
613 955999@1417

Geen informatie beschikbaar, niet bestelbaar
614 956001@1417

Geen informatie beschikbaar, niet bestelbaar
615 955166@1417

Geen informatie beschikbaar, niet bestelbaar
616 955167@1417

Geen informatie beschikbaar, niet bestelbaar
617 956003@1417

Geen informatie beschikbaar, niet bestelbaar
618 955168@1417

Geen informatie beschikbaar, niet bestelbaar
619 956005@1417

Geen informatie beschikbaar, niet bestelbaar
620 955169@1417

Geen informatie beschikbaar, niet bestelbaar
621 955163@1417

Geen informatie beschikbaar, niet bestelbaar
622 956008@1417

Geen informatie beschikbaar, niet bestelbaar
623 955165@1417

Geen informatie beschikbaar, niet bestelbaar
624 956009@1417

Geen informatie beschikbaar, niet bestelbaar
625 955186@1417

Geen informatie beschikbaar, niet bestelbaar
626 981890@1417

Geen informatie beschikbaar, niet bestelbaar
627 981904@1417

Geen informatie beschikbaar, niet bestelbaar
628 981891@1417

Geen informatie beschikbaar, niet bestelbaar
629 981905@1417

Geen informatie beschikbaar, niet bestelbaar
630 981892@1417

Geen informatie beschikbaar, niet bestelbaar
631 981906@1417

Geen informatie beschikbaar, niet bestelbaar
632 981893@1417

Geen informatie beschikbaar, niet bestelbaar
633 981907@1417

Geen informatie beschikbaar, niet bestelbaar
634 981895@1417

Geen informatie beschikbaar, niet bestelbaar
635 981909@1417

Geen informatie beschikbaar, niet bestelbaar
636 981896@1417

Geen informatie beschikbaar, niet bestelbaar
637 981910@1417

Geen informatie beschikbaar, niet bestelbaar
638 981911@1417

Geen informatie beschikbaar, niet bestelbaar
639 981912@1417

Geen informatie beschikbaar, niet bestelbaar
640 981913@1417

Geen informatie beschikbaar, niet bestelbaar
642 944477@1417

Geen informatie beschikbaar, niet bestelbaar
643 981919@1417

Geen informatie beschikbaar, niet bestelbaar
644 981920@1417

Geen informatie beschikbaar, niet bestelbaar
645 981921@1417

Geen informatie beschikbaar, niet bestelbaar
646 981929@1417

Geen informatie beschikbaar, niet bestelbaar
647 981930@1417

Geen informatie beschikbaar, niet bestelbaar
648 981931@1417

Geen informatie beschikbaar, niet bestelbaar
650 944574@1417

Geen informatie beschikbaar, niet bestelbaar
651 981922@1417

Geen informatie beschikbaar, niet bestelbaar
652 981923@1417

Geen informatie beschikbaar, niet bestelbaar
653 981925@1417

Geen informatie beschikbaar, niet bestelbaar
654 981926@1417

Geen informatie beschikbaar, niet bestelbaar
655 944460@1417

Geen informatie beschikbaar, niet bestelbaar
656 944461@1417

Geen informatie beschikbaar, niet bestelbaar
657 993038@1417

Geen informatie beschikbaar, niet bestelbaar
659 944500@1417

Geen informatie beschikbaar, niet bestelbaar
661 944464@1417

Geen informatie beschikbaar, niet bestelbaar
662A 318085@1417

OMALA OIL (1 LITER)
663 955009@1417 21.04 25.46

Geen informatie beschikbaar, niet bestelbaar
664 971105@1417

Geen informatie beschikbaar, niet bestelbaar
665 980734@1417

Geen informatie beschikbaar, niet bestelbaar
666 956126@1417

Geen informatie beschikbaar, niet bestelbaar
667 980982@1417

Geen informatie beschikbaar, niet bestelbaar
668 998561@1417

Geen informatie beschikbaar, niet bestelbaar
669 998562@1417

Geen informatie beschikbaar, niet bestelbaar
670 320859@1417

Olie Pakking
671 324896@1417 3.75 4.54

Er bevinden zich 0 artikelen in uw winkelwagen.
