Tekeningen van de Hikoki SUM500DX

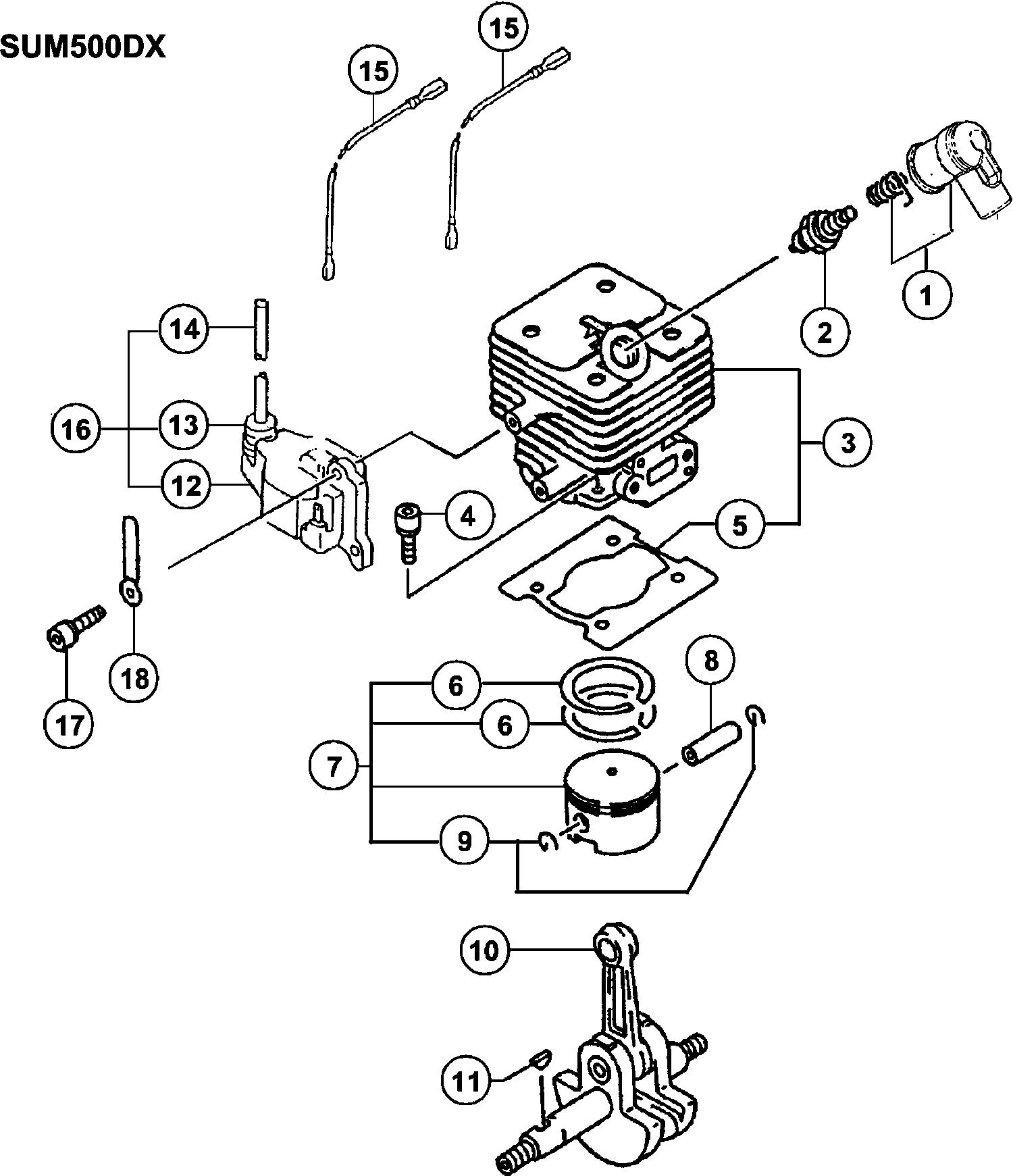

Onderdelen tekening 1

Onderdelen lijst van de Hikoki SUM500DX

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Spark Plug Cap Ass'y (old 157-01570-90/6687470/668
1 6687468 2.31 2.80

Bougie (oud 6685086)
2 6699319 8.91 10.78

Cylinder Set (old 001-04300-90)
3 6685474 54.30 65.70

Niet meer leverbaar
4 6684668

Cylinder Gasket (old 017-0430a-20/790115)
5 6685740 2.31 2.80

Piston Ring (old 041-04050-20)
6 6686123 4.45 5.38

Piston Set (old 030-0423z-90)
7 6685888 26.16 31.66

Piston Pin 10x30 (old 037-01000-20)
8 6686007 2.31 2.80

Piston Pin Circlip (old 039-05004-20/790112)
9 6686032 1.15 1.39

Crank Shaft Comp. (old 046-04300-80/790113)
10 6686191 84.40 102.12

Wood-ruff Key 3x13x5 (old 068-02000-20/790118)
11 6686457 1.15 1.39

Bobine
12 6687655 36.15 43.74

Rubber Beschermkapje
13 6684602 2.15 2.60

Hight Tension Cord (old 178-20543-22/6687884)
14 6687885 1.15 1.39

Niet meer leverbaar
15 6687853

Bobine (oud 167-20543-91 & 6687656)
16 6687657 30.25 36.60

Hex.hole Bolt M4x18/ws (oud 994-64040-184)
17 6684599 2.15 2.60

Cord Clamp Comp. (old 198-11600-80/6691462/6691463
18 6688011 1.15 1.39

Small Nut 10 (old 991-11100-013/6695138/790215/669
31 6695139 1.05 1.27

Crank Case Ass'y (old 072-04300-90)
32 6686556 58.39 70.65

Niet meer leverbaar
33 6686714

Olie Keerring
34 6695637 3.30 3.99

Niet meer leverbaar
35 6695557

Crank Shaft Shim 0.10 (old 071-02007-21)
36 6686470 1.15 1.39

Crank Shaft Shim 0.20 (old 071-02007-23)
36 6686472 1.15 1.39

Crank Shaft Shim 0.30 (old 071-02007-24)
36 6686473 1.15 1.39

Hex. Socket Hd. Bolt M5x30 S (old 994-61050-304)
37 6684786 2.15 2.60

Vliegwiel
38 6687372 19.96 24.15

Ring
39 6695198 1.15 1.39

Niet meer leverbaar
40 6695138

Spark Plug Cover (old 257-04300-20)
41 6688346 3.30 3.99

Hex. Hole Bolt 5x20/ps (old 994-63050-204)
42 6684634 2.15 2.60

Ventilatorhuis
43 6686982 22.24 26.91

Niet meer leverbaar
44 6684668

Primary Cord Grommet (old 203-11660-20)
45 6688057 1.15 1.39

Ring
46 6685226 1.15 1.39

Inlaatpakking (old 403-04300-20/790156)
61 6689885 2.31 2.80

CARB.INSULATOR SET, SPARE (OLD 404-04300-90)
62 6689955 8.91 10.78

Carburetor Gasket (old 402-04300-20/790158)
63 6689833 1.15 1.39

Collar (old 470-01380-20)
65 6690802 2.31 2.80

Cleaner Body Comp. (old 423-01380-82/6690097/66900
66 6690099 5.28 6.38

Choke Valve (old 528-01380-21)
67 6691258 1.15 1.39

Blow Over Check Board (old 476-01700-20/790189)
68 6690843 1.15 1.39

Luchtfilter Element
69 6690352 1.15 1.39

Niet meer leverbaar
70 6684658

Luchtfilterkap
71 6690397 3.30 3.99

Special Screw (old 380-0637c-20)
72 6689737 1.15 1.39

Screw M5x57/s (old 994-14050-571/790190)
73 6695353 1.15 1.39

Carburateurset
74 6690470 84.40 102.12

Carburateurset
74 6690474 72.30 87.48

Hex. Hole Bolt 5x25ws (old 994-64050-254/6696513)
75 6695515 1.15 1.39

Fuel Pipe Ass'y 3x5x230 (old 223-01251-90)
76 6688166 4.29 5.19

Clip D6 (old 680-00070-20)
77A 6685198 1.15 1.39

Niet meer leverbaar
78A 6684620

Tank (old 591-0430c-22/6691532)
79 6691533 11.55 13.98

Collar 5.8 (old 659-00801-20)
80 6692244 1.15 1.39

Tank Cap D Ass'y, Black (old 595-06516-90 & 669171
81 6691763 7.59 9.18

Hex. Hole Bolt 5x18ps (old 994-63050-185)
82 6695505 1.15 1.39

Fuel Pipe 3x5x80 (oud 700-03005-08)
83 6684880 2.15 2.60

Fuel Pipe Grommet (old 222-06300-20)
84 6688156 1.15 1.39

Niet meer leverbaar
85 6684625

Pump Filter Ass'y
90 6601175 3.14 3.80

Muffler Protector (old 738-04300-20)
101 6692780 11.55 13.98

Ring M5 (oud 992-01050-061)
102 6684918 2.15 2.60

Hex. Hole Bolt M5x12/s (old 994-61050-124)
103 6684667 2.15 2.60

Hex. Hole Bolt 5x15ws (old 994-64050-154)
104 6695512 1.15 1.39

Hex.hole Bolt 6x65 (old 990-51060-653)
105 6695067 1.15 1.39

Ring
106 6684639 2.15 2.60

Muffler Set
107 6601185 21.93 26.53

Muffler Set (old 704-04330-90)
107 6692469 30.25 36.60

Muffler Gasket (old 737-04230-20)
108 6692741 1.15 1.39

Warmteschild
109 6687243 3.30 3.99

Tail Pipe Comp. (old 708-01028-80)
110 6692593 3.30 3.99

Screw 4x12 (old 990-11040-121)
111 6694865 1.15 1.39

Nut M4 (old 991-01040-011)
112 6685069 1.15 1.39

Ring
113 6689645 1.15 1.39

Koppelingsvoering Compleet
114 6688614 7.93 9.59

Clutch Spring (old 342-04200-20)
115 6689428 1.15 1.39

RING
116 6695203 1.15 1.39

Clutch Step Bolt (old 357-04201-20)
117 6689632 3.30 3.99

Niet meer leverbaar
118 6699556

Muffler Special Gasket (old 751-04200-20)
119 6692883 1.15 1.39

Tail Pipe Set
120 6601184 30.55 36.97

Ring
121 6685109 1.15 1.39

Recoil Starter Body Ass'y
131A 6697645 21.78 26.35

Recoil Starter Body Comp. (old 772-04220-80)
132 6693025 14.19 17.17

Recoil Starter Body Comp.
132A 6697646 11.71 14.17

Starter Rope Reel (old 769-04220-20)
133 6693007 4.95 5.99

Starter Rope Reel
133A 6697647 4.13 4.99

Recoil Spring (old 779-04220-20)
134 6693114 9.08 10.98

Niet meer leverbaar
134A 6697648

Starter Rope (old 783-04270-20/6693164)
135 6693165 3.30 3.99

Niet meer leverbaar
135A 6697649

Starthendel
136 6693607 2.31 2.80

Starthendel
137 6693232 3.30 3.99

Starthendel
137A 6697650 2.80 3.39

Set Screw (old 839-04220-20)
138 6693634 1.15 1.39

Starter Pawl (old 788-0162v-20)
139 6693302 2.31 2.80

Niet meer leverbaar
139A 6697643

D4e Retaining Ring (old 993-55040-001)
140 6685101 1.15 1.39

Hex. Hole Bolt 5x20/ps (old 994-63050-204)
141 6684634 2.15 2.60

Starter Pawl Spring (old 790-0162v-20)
142 6693345 2.31 2.80

Niet meer leverbaar
142A 6697642

Starter Pulley (old 798-04220-90)
143 6693395 11.05 13.37

Starter Pulley
143A 6697644 11.05 13.37

Pump Body Comp. (old 575-25153-80)
161 6684879 62.16 75.22

Priming Pump Comp. (oud 442-25151-80)
162 6684687 16.34 19.77

Diaphragm Cover (oud 476-25151-20)
163 6684688 8.58 10.38

Priming Body (oud 447-25108-20)
164 6684689 6.44 7.79

Metering Diaphragm Comp. (old 474-25001-80/6690826
165 6690827 11.71 14.17

Diaphragm Gasket (oud 475-25153-20)
166 6684691 8.58 10.38

Pump Diaphragm (old 576-25100-20 & 6696325)
167 6684693 8.58 10.38

Pump Gasket (old 577-25100-20)
168 6691457 7.10 8.59

Main Jet #51 (old 599-2000w-51)
169 6696382 9.58 11.59

O-RING (OUD 550-25100-20)
170 6684695 4.29 5.19

Stop Ring (oud 489-25100-20)
171 6684696 2.15 2.60

Swivel (oud 539-25120-20)
172 6684697 6.44 7.79

Throttle Valve Comp. (old 488-25183-80)
173 6690944 24.20 29.28

Throttle Set Screw (oud 514-25100-20)
174 6684870 2.15 2.60

Cable Adjuster Stay (oud 544-25164-20)
175 6684873 6.44 7.79

Lock Nut M6 (oud 991-01060-013)
176 6684872 2.15 2.60

Cable Adjuster (oud 614-25137-20)
177 6684871 4.29 5.19

Cleaner Packing (oud 431-0634c-20)
178 6684875 4.29 5.19

Set Screw (old 548-25151-20 & 6696324)
179 6684699 2.15 2.60

Ring (oud 549-25165-20)
180 6684874 2.15 2.60

Inlet Screen (oud 578-25007-20)
181 6684700 4.29 5.19

Shoulder Frame Comp (old 244-38011-80)
201 6688276 36.15 43.74

Niet meer leverbaar
202 6697909

Screw 5x10/ps (old 994-15050-101)
203 6695380 1.15 1.39

Cushion Rubber Comp. (old 319-33390-80)
205 6689125 4.45 5.38

Flensmoer
206 6695170 1.15 1.39

Ring M8 (old 992-01080-011)
207 6684611 2.15 2.60

Kogellager 6202zz
208 6695558 6.93 8.38

Bearing Holder (old 6689768)
209 6697907 2.80 3.39

Bolt 5x10/s (old 994-24050-101)
210 6695438 1.15 1.39

Hex. Nut 5 (old 991-01050-011)
211 6684965 1.04 1.26

Engine Base Comp. (old 220-38010-80)
212 6688131 14.85 17.97

Shoulder Plate Holder B. (old 248-3338e-20)
213 6688304 2.31 2.80

Bolt 6x25 (old 994-25060-251)
214 6696295 1.04 1.26

Flensmoer
215 6695170 1.15 1.39

Niet meer leverbaar
216 6684668

Nylon Lock Nut 8 (old 991-78080-010)
217 6695165 1.15 1.39

Engine Base B Ass'y
218 6697935 16.19 19.59

Clutch Drum Comp (old 332-04290-80)
231 6689232 20.11 24.34

Kogellager 6202zz
232 6695558 6.93 8.38

Stop Ring C-15, Outer (old 993-50015-002)
233 6695285 1.15 1.39

Clutch Case (old 331-33380-20)
234 6689216 14.85 17.97

Ring
235 6684826 2.15 2.60

Hex. Socket Hd. Bolt (w/button) M6x20 (old 990-530
236 6685064 1.15 1.39

Lock Pin Comp. (old 400-33365-81/6689815)
237 6689817 1.15 1.39

Protection Tube 10x700l (old 164-10070-00)
238 6687586 2.31 2.80

Protection Tube 7x130l (old 167-07013-01)
239 6687632 1.15 1.39

Niet meer leverbaar
240 6697780

Cord Clamp (old 198-3332a-20)
241A 6688016 1.15 1.39

Cord Clamp (old 198-33386-20)
241 6688020 1.15 1.39

Flexible Shaft Ass'y (old 351-3338f-91)
242 6689591 102.40 123.90

Niet meer leverbaar
243 6689589

Niet meer leverbaar
244 6689554

Niet meer leverbaar
261 6688537

Hex. Hole Bolt M5x25/s (old 994-16050-252/790275)
262 6684709 2.15 2.60

Hex. Hole Bolt 5x22/s (old 994-61050-224)
263 6695492 1.15 1.39

Spacer (old 320-33315-20/6689137)
264 6689138 3.30 3.99

Spacer (old 360-33315-20)
265 6684819 4.29 5.19

Ring
266 6689638 1.15 1.39

Hex. Hole Bolt 5x10 (old 990-51050-103)
267 6695042 1.15 1.39

Protection Tube, 13x100l (old 164-13010-01)
268 6687599 1.15 1.39

Handle (old 500-33560-20)
269 6691036 9.74 11.78

Barrier, 26 Dia, Black (old 520-33398-20)
270 6691231 5.61 6.79

Bolt 6x43/p (black) (old 994-23060-432)
271 6684838 2.15 2.60

Stop Ring C-10, Outer (old 993-50010-002)
272 6684821 2.15 2.60

Hex.nut 6 (old 6684792/991-01060-041/790444)
273 6684835 2.15 2.60

Drive Shaft Comp. (old 341-33398-80)
274 6689346 28.14 34.05

Bushing Ass'y (old 347-33411-91)
275 6689513 2.31 2.80

Drive Shaft, 1507l (old 343-33398-20)
276 6689459 24.20 29.28

Choke Shim 0.8 (old 708-32350-20)
277 6692596 1.15 1.39

Verbinder
278 6694031 1.49 1.80

Throttle Wire (old 885-0633p-80)
279 6693905 4.45 5.38

Tapping Screw D4.5x20 (old 990-72045-204)
280 6685191 1.15 1.39

Joint Cover (old 285-33386-21)
281 6688550 4.45 5.38

Throttle Lever Assy 26 (old 870-38010-90)
301 6693759 36.15 43.74

Throttle Wire (old 887-38010-80)
302 6694019 14.19 17.17

Stop Switch (old 156-38010-80)
303 6687455 14.68 17.76

Safety Lever (old 253-38400-20)
304 6684721 6.44 7.79

Return Spring (old 832-07038-20)
305 6693599 1.15 1.39

Blind Plug (old 322-38400-20)
306 6684724 2.15 2.60

Screw M5x20 (old 994-31050-203)
307 6684803 2.15 2.60

Niet meer leverbaar
308 6684727

Screw M4x20 (black) (old 993-46040-202)
309 6684725 2.15 2.60

Throttle Lever (old 880-38400-20)
310 6684804 8.58 10.38

Gear Case Set Pn (old 300-3338r-00/6688696)
331 6696497 60.35 73.02

Hex. Hole Bolt M5x25/s (old 994-16050-252/790275)
332 6684709 2.15 2.60

STOP RING C-26, INNER (OLD 993-51026-002)
333 6695294 1.15 1.39

Stop Ring Outer 10 (old 993-57010-002)
334 6695315 1.15 1.39

Niet meer leverbaar
335 6695526

Niet meer leverbaar
336 6695524

Gear Case 26 Dia (old 300-37480-20)
337 6688770 15.88 19.21

Hex. Hole Bolt M5x12/s (old 994-61050-124)
338 6684667 2.15 2.60

Oiling Bolt (old 316-38150-20)
339 6689109 1.15 1.39

Kogellager 609
340 6684734 8.58 10.38

Gear Shaft (old 304-3338r-20)
341 6688924 18.15 21.96

Kogellager 6201d
342 6695554 5.94 7.18

Stop Ring C-32, Inner (old 993-51032-002/791058)
343 6695295 1.15 1.39

Cutter Holder (old 310-38150-20)
344 6689032 11.71 14.17

Cutter Holder Cap (old 311-38150-20)
345 6689055 5.11 6.19

Fixing Nut L M10x1.25 (oud 313-38150-20)
346 6689073 4.63 5.60

Ring
347 6689159 1.15 1.39

Gear/pinion Set, Spare (old 301-37480-00)
351 6688875 22.24 26.91

HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254)
361 6684714 2.15 2.60

Cover Bracket D26 (old 442-33699-20/6690307)
362 6690294 1.15 1.39

Cover Bracket D26 (old 442-38331-20)
362A 6690315 4.45 5.38

Blade Guard 26 Ce (old 441-37380-21/6690241)
363 6690242 16.64 20.13

Blade Guard 26ce (old 441-38331-20)
363A 6690276 17.55 21.24

Safety Cover Holder (old 445-37380-20)
364 6684748 4.29 5.19

Cover Guard (old 447-37380-20)
365 6690372 9.58 11.59

Blade Guard (old 447-38331-20)
365A 6690376 9.40 11.37

Mesje (oud 797-37714-20)
366A 6684750 4.29 5.19

Mesje (oud 797-37380-21/6693385)
366 6693386 4.45 5.38

Tapping Screw 4x14 (old 993-48040-142)
367A 6684751 2.15 2.60

Screw 5x12/s (old 994-14050-121)
367 6695334 1.15 1.39

Hex. Nut 5 (old 991-01050-011)
368 6684965 1.04 1.26

Tapping Screw 5x20 (old 993-17052-002)
369 6684753 2.15 2.60

Mesje (oud 797-38331-20)
370 6684754 8.58 10.38

Niet meer leverbaar
501 6684764

Niet meer leverbaar
502 6684813

Cutter Cover (old 615-37224-20/790290)
503B 6684768 2.15 2.60

Niet meer leverbaar
504 6695790

Protection Cover B (old 308-38150-20 & 6688993)
505 6688995 3.30 3.99

Niet meer leverbaar
506A 875769

Nylon Cord Cutter
521 6601148 19.21 23.25

Case
522 6601149 10.73 12.98

Nut
523 6601150 6.93 8.38

Reel Spring (old 793-38454-20)
524 6693380 3.30 3.99

Line Holder
525 6601151 7.59 9.18

Cover
526 6601152 7.75 9.38

Eyelet (old 788-37770-20)
527 6684810 2.15 2.60

Niet meer leverbaar
601 6697164

Niet meer leverbaar
602 6697165

Er bevinden zich 0 artikelen in uw winkelwagen.
