Tekeningen van de Hikoki TBC-225C

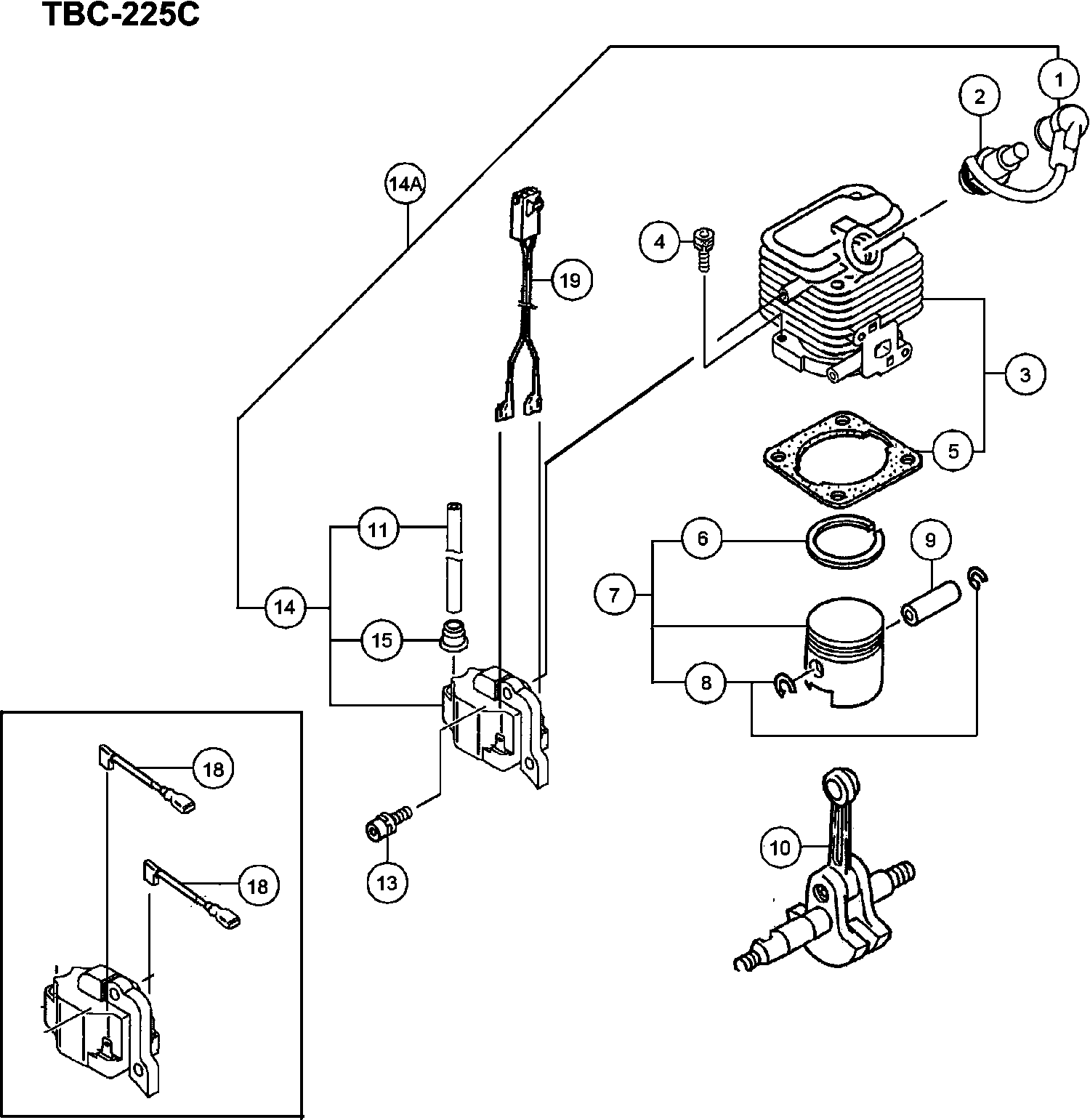

Onderdelen tekening 1

Onderdelen tekening 2

Onderdelen tekening 3

Onderdelen tekening 4

Onderdelen tekening 5

Onderdelen tekening 6

Onderdelen tekening 7

Onderdelen tekening 8

Onderdelen tekening 9

Onderdelen tekening 10

Onderdelen tekening 11

Onderdelen lijst van de Hikoki TBC-225C

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Spark Plug Cap Ass'y (old 157-01570-90/6687470/668
1 6687468 2.31 2.80

Bougie (oud 6685085)
2 6699317 6.76 8.18

Bougie Rcj8y
2 6699328 3.30 3.99

Cylinder Set (old 001-07130-91)
3 6685489 34.19 41.37

Hex.hole Bolt M5x18/s(oud 994-61050-184)
4 6684586 2.15 2.60

Cylinder Gasket (old 017-00980-20 & 6685743)
5 6685709 1.15 1.39

Piston Ring (old 041-00601-21/ 6686117)
6 6686118 4.45 5.38

Piston Set (old 030-00070-90)
7 6685869 15.58 18.85

Piston Pin Circlip (old 039-00601-20)
8 6684590 2.15 2.60

Zuiger Pin
9 6696944 3.33 4.02

Crank Shaft Comp. (old 046-07135-80)
10 6686217 42.20 51.06

High Tension Cord 140l (old 178-20549-20/6687887)
11 6687888 2.31 2.80

Hex.hole Bolt 4x15/ps (old 994-63040-154)
13 6684682 2.15 2.60

Niet meer leverbaar
14A 6697638

Ignition Coil Ass'y (old 6687665/6699774)
14 6699772 17.85 21.60

Rubber Beschermkapje
15 6684602 2.15 2.60

Stop Cord Comp. (old 178-0136m-80)
18 6687826 2.31 2.80

Lead Wire Ass'y
19 6697836 5.45 6.59

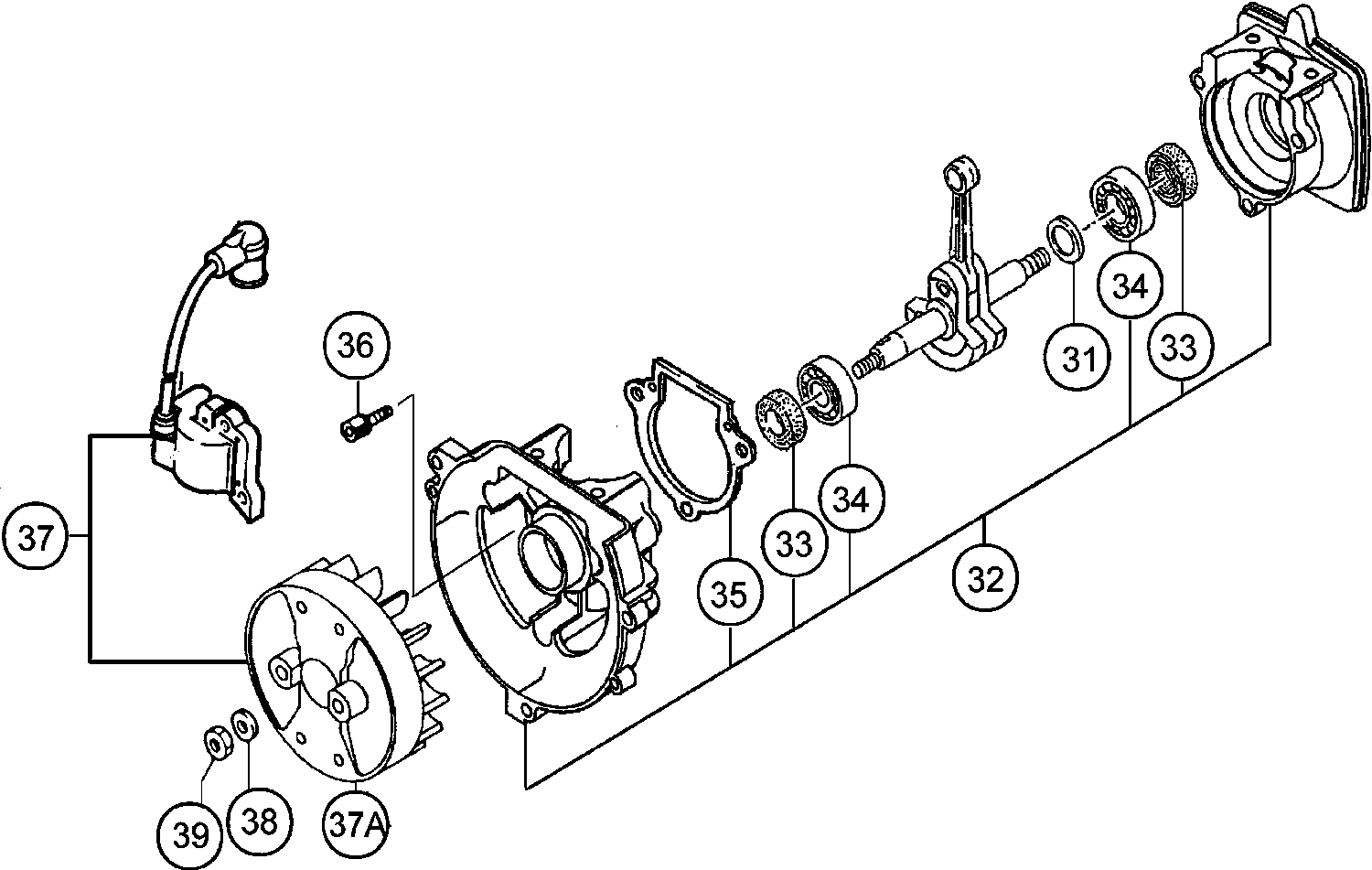

Gear Shaft Shim 0.20 (oud 330-00200-23)
31 6684604 2.15 2.60

Gear Shaft Shim 0.30 (oud 330-00200-24)
31 6684605 2.15 2.60

Gear Shaft Shim 0.10 (old 330-00200-21)
31 6689177 1.15 1.39

Gear Shaft Shim 0.15 (old 330-00200-22)
31 6689178 1.15 1.39

Crank Case Ass'y (old 072-07120-92)
32 6686585 36.15 43.74

Olie Keerring
33 6684607 4.29 5.19

Kogellager 6001 C3
34 6684608 3.80 4.60

Crank Case Gasket (old 090-06410-20)
35 6686719 1.15 1.39

Hex.hole Bolt M5x18/s(oud 994-61050-184)
36 6684586 2.15 2.60

Vliegwiel
37 6601171 22.99 27.81

Niet meer leverbaar
37A 6696928

Ring M8 (old 992-01080-011)
38 6684611 2.15 2.60

Nut M8 (old 991-01080-011/327325/332299/726603)
39 6684612 2.15 2.60

Inlaatpakking
51 6689890 1.15 1.39

Carb Insulator Set (old 404-0099f-90)
52 6689914 5.94 7.18

CARBURETOR GASKET (OLD 402-0602K-21/6689836)
53 6684615 2.15 2.60

Hex.hole Bolt 5x22/ws (old 994-64050-224)
54 6695514 1.15 1.39

Shield Tube (old 223-07000-90)
57 6688174 2.31 2.80

Clip D6 (old 680-00070-20)
58 6685198 1.15 1.39

Niet meer leverbaar
59 6684620

Tank, White (old 591-07120-21/6691593/6691594)
60 6691592 9.58 11.59

Niet meer leverbaar
61 6685049

Tank Cap D Ass'y (old 595-03002-90/6685071)
61A 6691748 7.59 9.18

Collar 5.8 (old 659-00801-20)
62 6692244 1.15 1.39

Carburateurset
63 6690512 66.40 80.34

Carburateurset
63 6690513 50.21 60.76

Swivel Cap (old 560-07120-21/6684628)
64 6691337 1.15 1.39

Hex.hole Bolt 5x16/ps (old 994-63050-164)
65 6695504 1.15 1.39

Bolt (w/flange)
65A 6696574 1.05 1.27

Screw 5x20ws (old 994-65050-205)
66 6695516 1.15 1.39

Bout L17.8
66A 6698511 1.05 1.27

Niet meer leverbaar
67 6684625

Fuel Pipe 3x5x80 (oud 700-03005-08)
68 6684880 2.15 2.60

Return Grommet (old 6684627)
69 6697846 1.04 1.26

Plus Screw 5x60ws (old 994-16050-601)
71 6695431 1.15 1.39

O-ring P-15
72 6698966 1.04 1.26

Tank F.t.
73A 6601155 145.95 176.60

Tank Cap D Ass'y (old 595-03002-90/6685071)
74 6691748 7.59 9.18

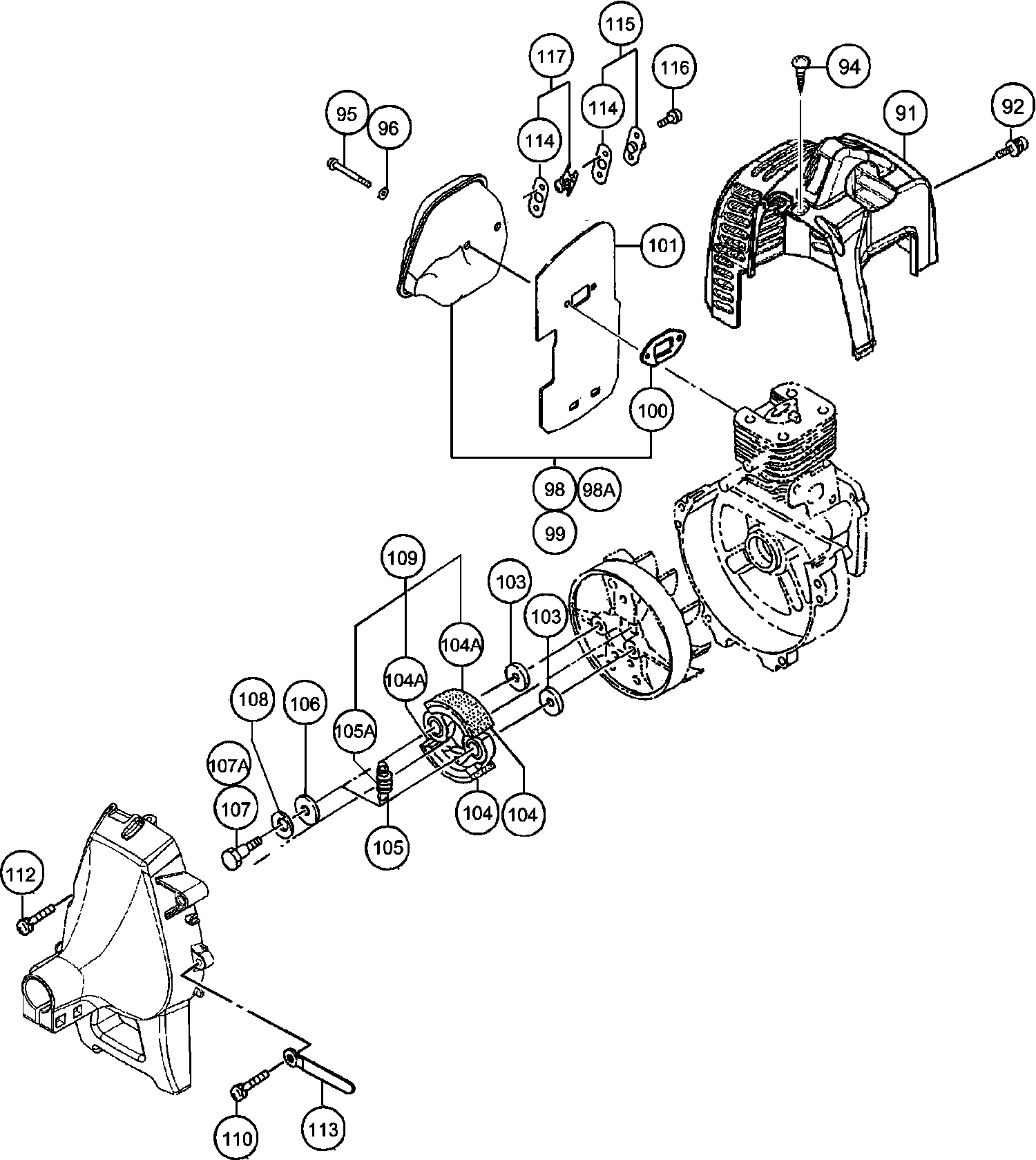

Muffler Protector Black (old 738-07162-20)
91 6692809 5.11 6.19

Screw 4x15ps (old 994-15040-151)
92 6695373 1.15 1.39

Tapping Screw D4.5x12 (old 990-73045-124)
94 6684637 2.15 2.60

Hex. Socket Hd. Bolt M5x50 (old 990-51050-503)
95 6685114 1.15 1.39

Ring M5 (oud 992-01050-061)
96 6684918 2.15 2.60

Muffler Set (old 704-07001-90)
98 6692487 11.88 14.37

Muffler Set (old 704-07139-90 & 6692433)
98A 6692496 12.54 15.17

Muffler Set (old 704-07139-90 & 6692433)
99 6692496 12.54 15.17

Muffler Gasket (old 737-07000-20 & 6692743)
100 6692745 1.15 1.39

Warmteschild
101 6687253 2.31 2.80

Niet meer leverbaar
103 6697619

Koppeling Schoen
104 6688616 7.59 9.18

CLUTCH ARM COMP 54 NEW
104A 6697161 6.90 8.35

Clutch Spring (old 342-06410-20)
105 6689430 2.31 2.80

Niet meer leverbaar
105A 6697618

Clutch Plate A (old 348-0602r-20)
106 6689528 1.15 1.39

Step Bolt (old 357-0075t-20)
107A 6684646 2.15 2.60

Step Bolt (old 357-00601-20)
107 6689627 1.15 1.39

Ring
108 6684648 2.15 2.60

Niet meer leverbaar
109 6696932

Hex. Hole Bolt M5x18/ws (old 994-64050-184)
110 6684647 2.15 2.60

Hex. Hole Bolt M5x30/ws (old 994-64050-304)
112 6684973 2.15 2.60

Cord Clamp Comp. (old 198-11600-80/6691462/6691463
113 6688011 1.15 1.39

Muffler Special Gasket (old 751-04200-20)
114 6692883 1.15 1.39

Exhaust Pipe Set, Spare (old 734-0099k-90) New
115 6692709 2.31 2.80

Ring
116 6685109 1.15 1.39

Muffler Wire Net Set (old 732-0099f-90) New
117 6692688 2.31 2.80

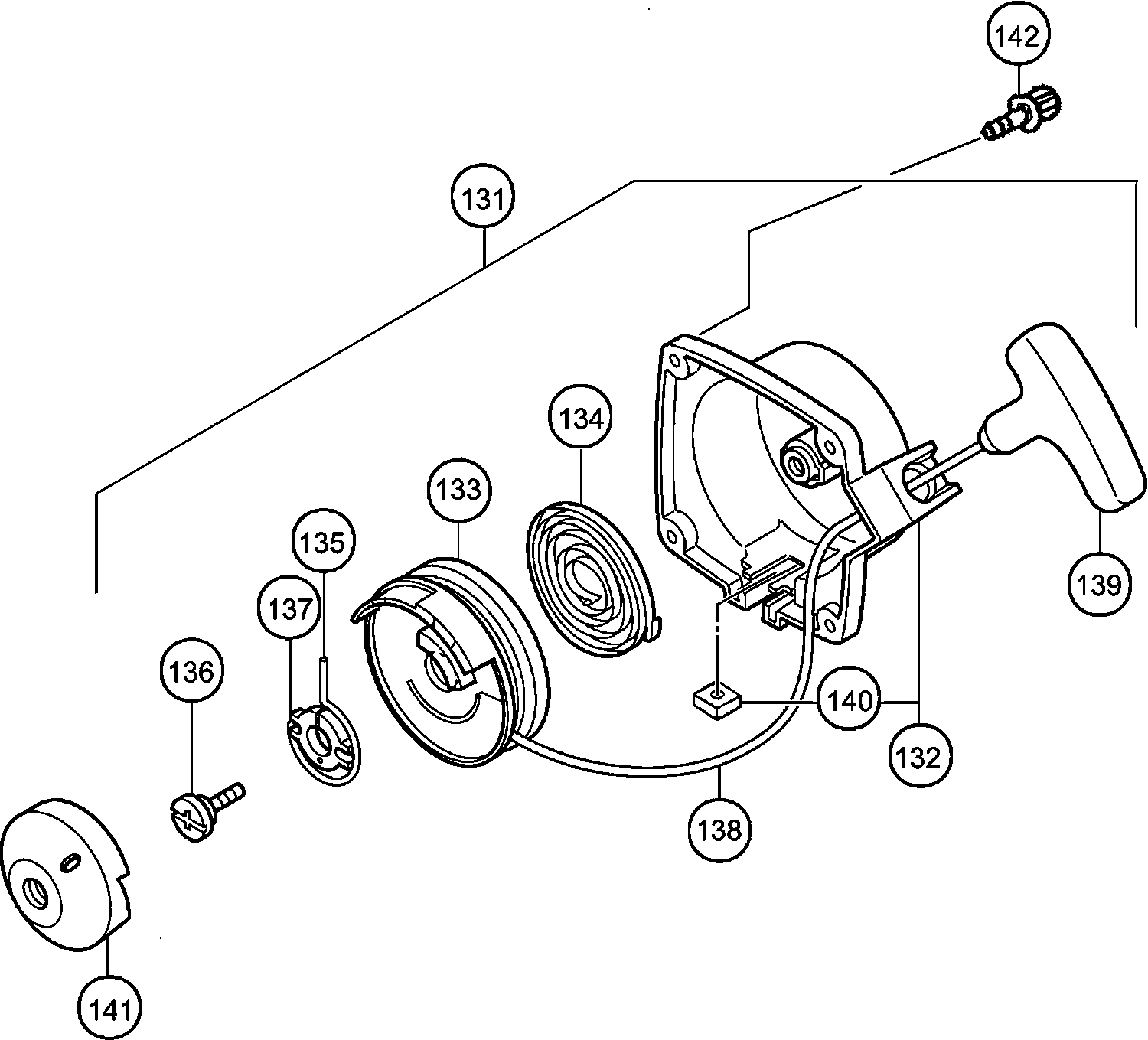

Recoil Starter Body Ass'y (old 762-03045-90)
131 6684938 23.45 28.37

Recoil Starter Body Comp.(oud 772-03045-80)
132 6684944 17.24 20.86

Starter Rope Reel (old 774-03045-20)
133 6684941 6.44 7.79

Recoil Spring (old 779-03045-20)
134 6684942 9.40 11.37

Swing Arm (oud 777-03045-20)
135 6684940 2.15 2.60

SET SCREW (OLD 839-03045-20)
136 6684679 2.15 2.60

Pulley Stay (oud 771-03045-20)
137 6684939 2.15 2.60

Rope 3.0x800 (old 783-03045-20)
138 6684943 4.29 5.19

Starthendel
139 6684680 2.15 2.60

Niet meer leverbaar
140 6685000

Starter Pulley (oud 798-03045-20)
141 6684937 6.44 7.79

Hex.hole Bolt 4x15/ps (old 994-63040-154)
142 6684682 2.15 2.60

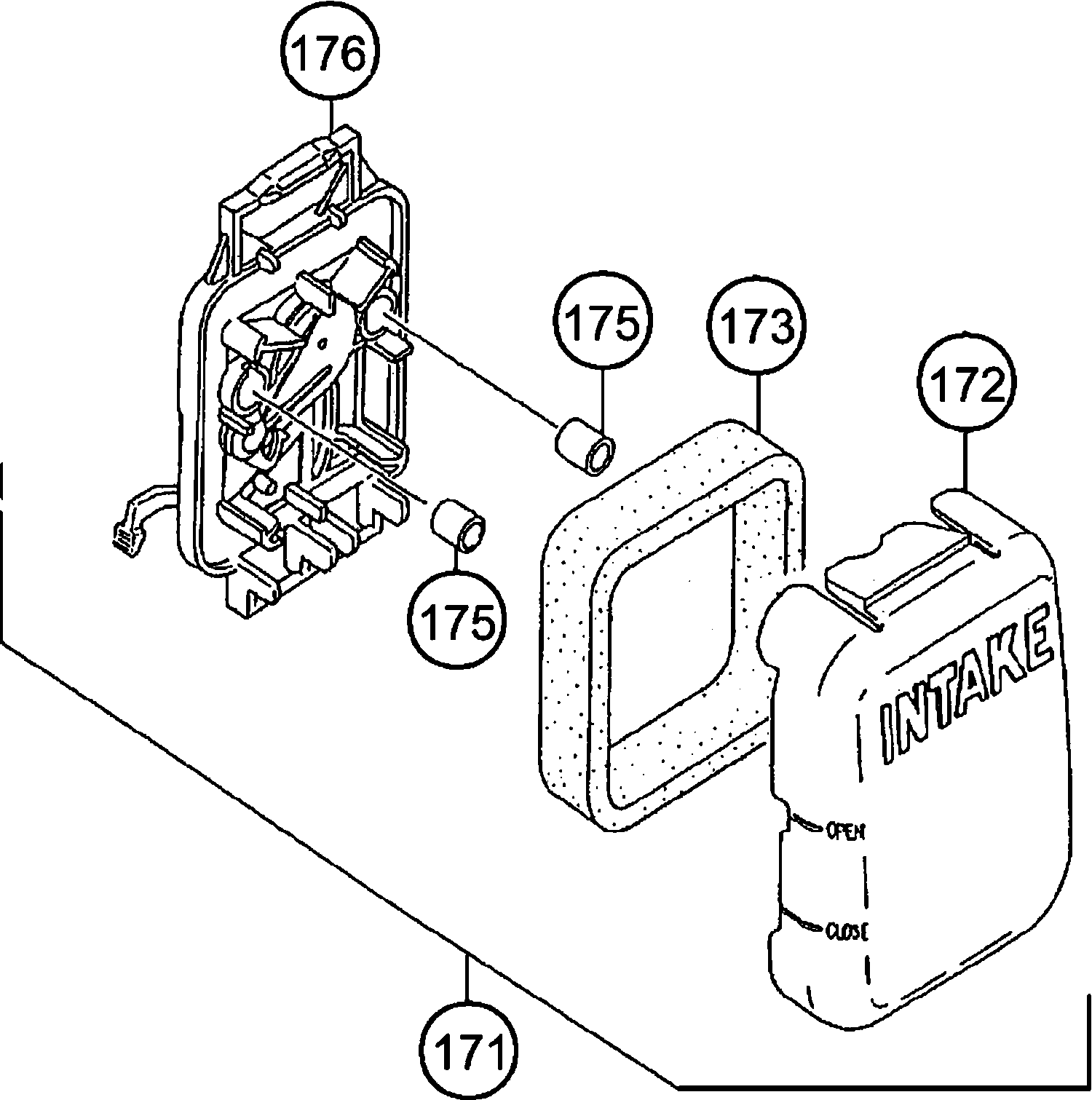

Air Cleaner Ass'y (old 410-00025-90)
171 6690005 9.58 11.59

Air Cleaner Cap (old 424-00025-20)
172 6690139 4.45 5.38

Luchtfilter Element
173 6690347 4.45 5.38

Collar (old 470-00025-20)
175 6690801 2.31 2.80

Cleaner Body Comp. (old 423-00025-80)
176 6690085 8.91 10.78

Pump Body Comp. (old 575-25153-80)
191 6684879 62.16 75.22

Priming Pump Comp. (oud 442-25151-80)
192 6684687 16.34 19.77

Diaphragm Cover (oud 476-25151-20)
193 6684688 8.58 10.38

Priming Body (oud 447-25108-20)
194 6684689 6.44 7.79

Metering Diaphragm Comp. (old 474-25241-80)
195 6690830 11.88 14.37

Diaphragm Gasket (oud 475-25153-20)
196 6684691 8.58 10.38

Pump Diaphragm (old 576-25100-20 & 6696325)
197 6684693 8.58 10.38

Pump Gasket (old 577-25100-20)
198 6691457 7.10 8.59

Main Jet #38 (old 599-2000w-38)
199 6691844 4.45 5.38

Main Jet #40 (old 599-2000w-40)
199 6691845 4.45 5.38

O-RING (OUD 550-25100-20)
200 6684695 4.29 5.19

Stop Ring (oud 489-25100-20)
201 6684696 2.15 2.60

Swivel (oud 539-25120-20)
202 6684697 6.44 7.79

Throttle Set Screw (old 548-25140-20)
203 6684698 4.29 5.19

Set Screw (old 548-25151-20 & 6696324)
204 6684699 2.15 2.60

Inlet Screen (oud 578-25007-20)
205 6684700 4.29 5.19

Throttle Valve Comp. (old 488-25145-80)
206 6684883 18.75 22.69

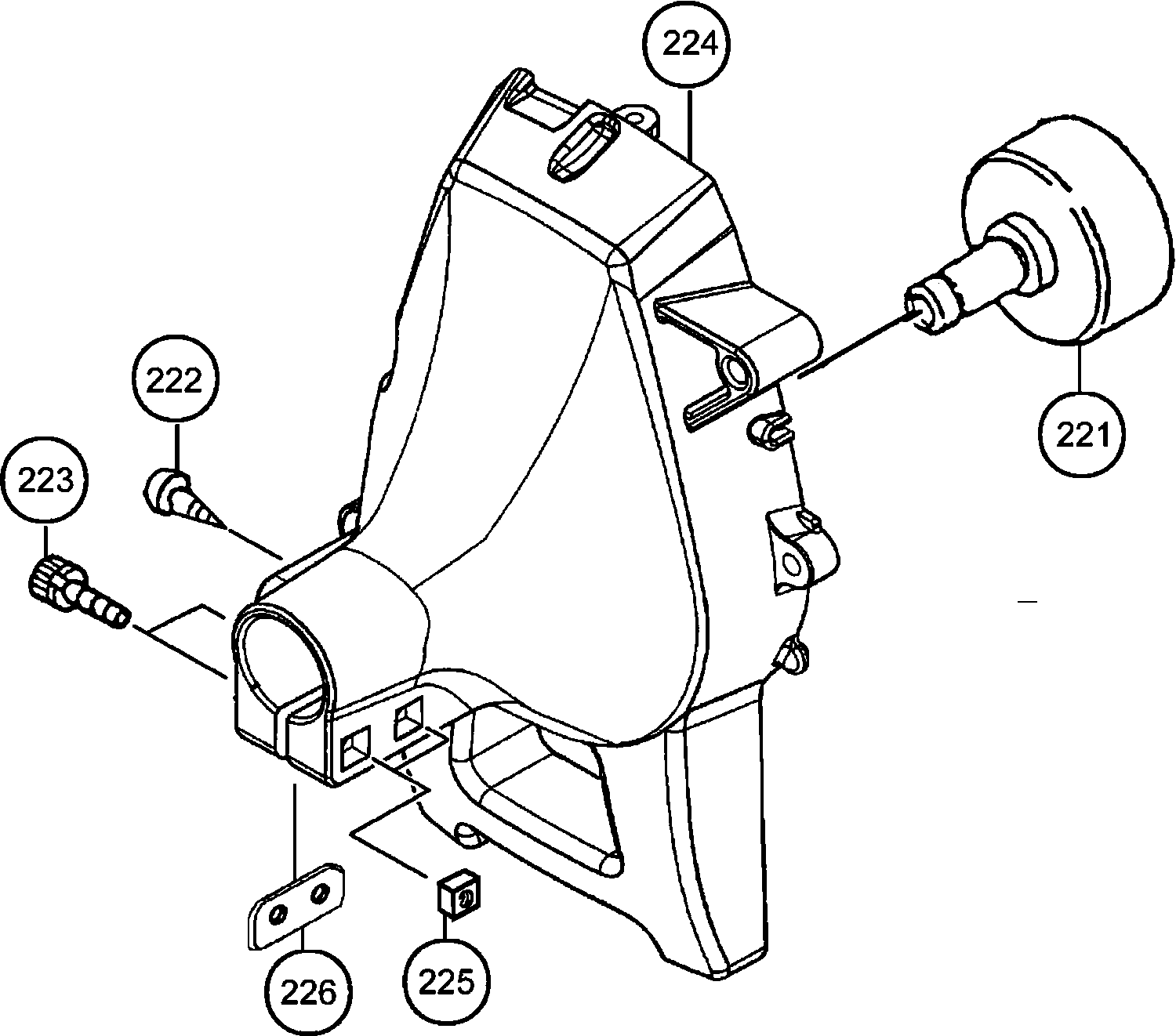

Clutch Drum Comp (old 6688603)
221 6697713 11.05 13.37

Tapping Screw D4.5x14 (old 990-75045-144)
222 6685152 1.15 1.39

Hex. Hole Bolt M5x30/ws (old 994-64050-304)
223 6684973 2.15 2.60

Ventilatorhuis
224 6687031 14.53 17.58

Square Nut 5 (old 991-91050-001)
225 6695176 1.15 1.39

Spacer (old 249-0712k-20) New
226 6688311 1.05 1.27

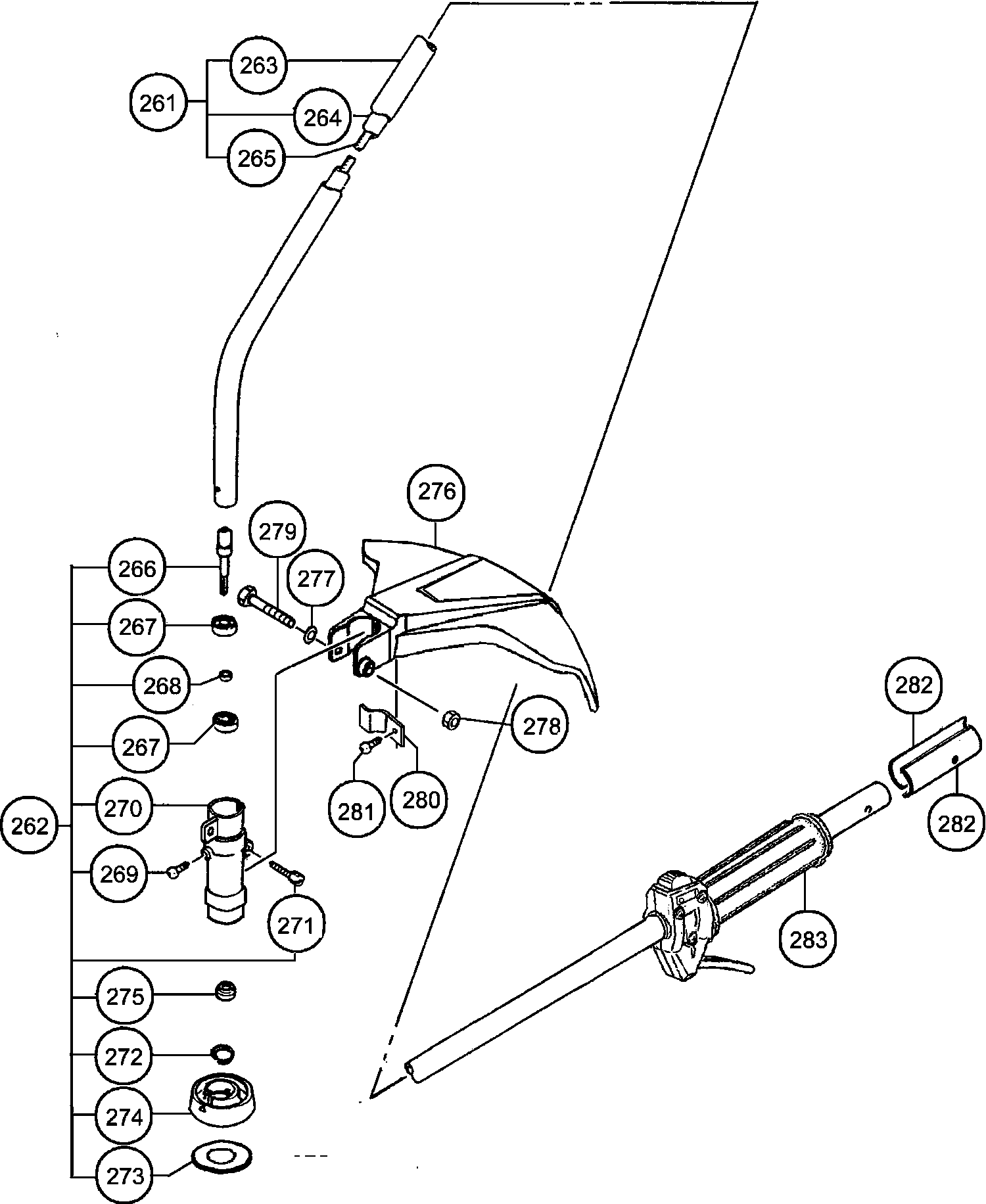

Main Pipe Set (old 353-38474-91)
261 6689610 88.33 106.87

Cutter Case Ass'y (old 300-38474-90)
262 6685044 58.39 70.65

Main Pipe (old 341-38474-21)
263 6689413 50.21 60.76

Flexible Liner (old 350-38474-20)
264 6685037 17.70 21.42

Flexible Shaft (old 344-38474-20)
265 6685038 17.70 21.42

Niet meer leverbaar
266 6698339

Kogellager 608 Zz C3
267 6695547 3.30 3.99

Collar 5 (old 348-38474-20)
268 6685014 2.10 2.54

Bolt M5x10 (old 990-21050-101)
269 6684994 1.15 1.39

Cutter Case (old 300-38474-20)
270 6685042 24.20 29.28

Hex. Bolt M5x30 (old 990-21050-301) New Jul
271 6684996 1.15 1.39

Ring
272 6684971 1.04 1.26

Ring
273 6685001 1.15 1.39

Cutter Holder (old 310-38474-20)
274 6685073 4.45 5.38

Niet meer leverbaar
275 6685016

Safety Cover (old 441-38452-21)
276 6685030 12.05 14.58

Ring
277 6684639 2.15 2.60

Niet meer leverbaar
278 6684792

Plus Bolt M6x45 (old 990-23060-451) New Jun
279 6684995 1.15 1.39

Mesje (oud 797-38452-20)
280 6685015 2.31 2.80

Tapping Screw D5x16 (old 990-73050-164)
281 6685074 1.15 1.39

Holder, Pipe Blk (old 346-3737a-20)
282 6689501 2.31 2.80

Shaft Grip (old 509-38474-20) New
283 6685032 14.68 17.76

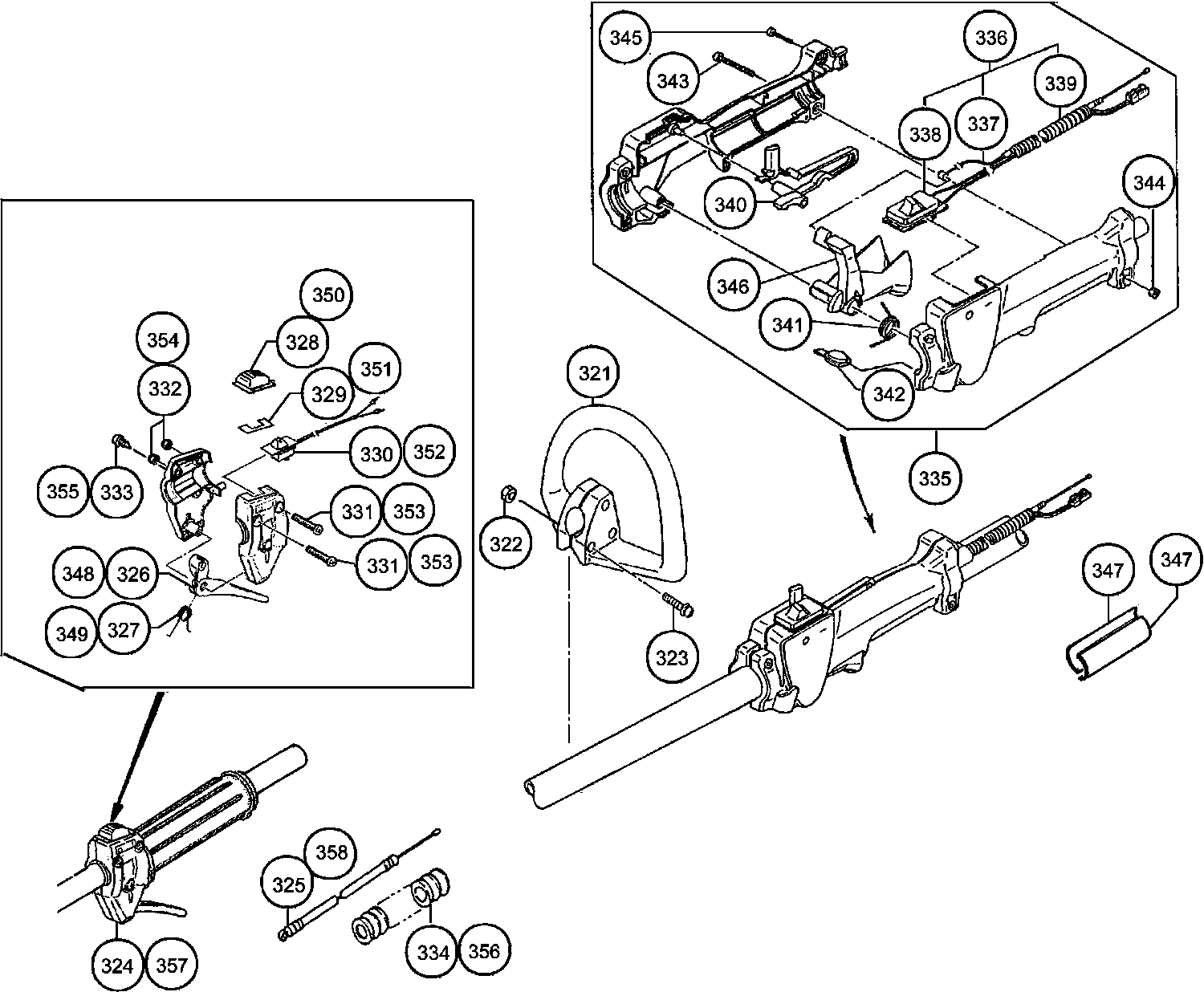

Front Handle 22 (old 500-38452-20) New
321 6685041 20.11 24.34

Niet meer leverbaar
322 6685075

Hex.hole Bolt 5x30s (old 994-16050-301) New
323 6695426 1.15 1.39

Throttle Lever Ass'y 22 (old 870-38474-90)
324 6693772 30.25 36.60

Throttle Wire (old 885-38451-81)
325 6693983 3.30 3.99

Throttle Lever (old 880-38451-20) New
326 6685006 1.15 1.39

Return Spring (old 832-38451-20)
327 6684998 1.15 1.39

Stop Switch (old 162-38451-20) New
328 6685009 2.31 2.80

Switch Mark (old 925-38451-20) New
329 6685003 1.15 1.39

Stop Switch Comp. (old 156-38451-80/6685028) New
330 6687462 9.40 11.37

Machine Screw M5x30 (old 990-11050-301)
331 6685076 1.15 1.39

Hex. Nut 5 (old 991-01050-011)
332 6684965 1.04 1.26

Tapping Screw D5x14 (old 990-72050-144)
333 6685275 1.15 1.39

Protection Tube D7x170 (old 164-07017-01) New
334 6685007 2.31 2.80

Throttle Lever Ass'y (old 870-38449-90)
335 6693769 36.15 43.74

Gaskabel
336 6693982 19.96 24.15

Throttle Wire 4t (old 887-38449-80)
337 6694025 8.41 10.18

Stop Button Comp. (old 156-37821-80)
338 6687452 13.91 16.83

Protection Tube 7x145l (old 164-07014-50) New
339 6687523 1.05 1.27

Safety Lever (old 253-38400-20)
340 6684721 6.44 7.79

Return Spring (old 832-38400-20)
341 6684722 2.15 2.60

Blind Plug (old 322-38400-20)
342 6684724 2.15 2.60

Screw M5x20 (old 994-31050-203)
343 6684803 2.15 2.60

Niet meer leverbaar
344 6684727

Screw M4x20 (black) (old 993-46040-202)
345 6684725 2.15 2.60

Throttle Lever (old 880-38400-20)
346 6684804 8.58 10.38

Spacer (old 444-38484-20)
347 6684794 8.58 10.38

Throttle Lever (old 880-38451-20) New
348 6685006 1.15 1.39

Return Spring (old 832-38451-20)
349 6684998 1.15 1.39

Stop Switch (old 162-38451-20) New
350 6685009 2.31 2.80

Switch Mark (old 925-38451-20) New
351 6685003 1.15 1.39

Stop Switch Comp. (old 156-38451-80/6685028) New
352 6687462 9.40 11.37

Machine Screw M5x30 (old 990-11050-301)
353 6685076 1.15 1.39

Hex. Nut 5 (old 991-01050-011)
354 6684965 1.04 1.26

Tapping Screw D5x14 (old 990-72050-144)
355 6685275 1.15 1.39

Protection Tube D7x170 (old 164-07017-01) New
356 6685007 2.31 2.80

Throttle Lever Ass'y 22 (old 870-38474-90)
357 6693772 30.25 36.60

Throttle Wire (old 885-38451-81)
358 6693983 3.30 3.99

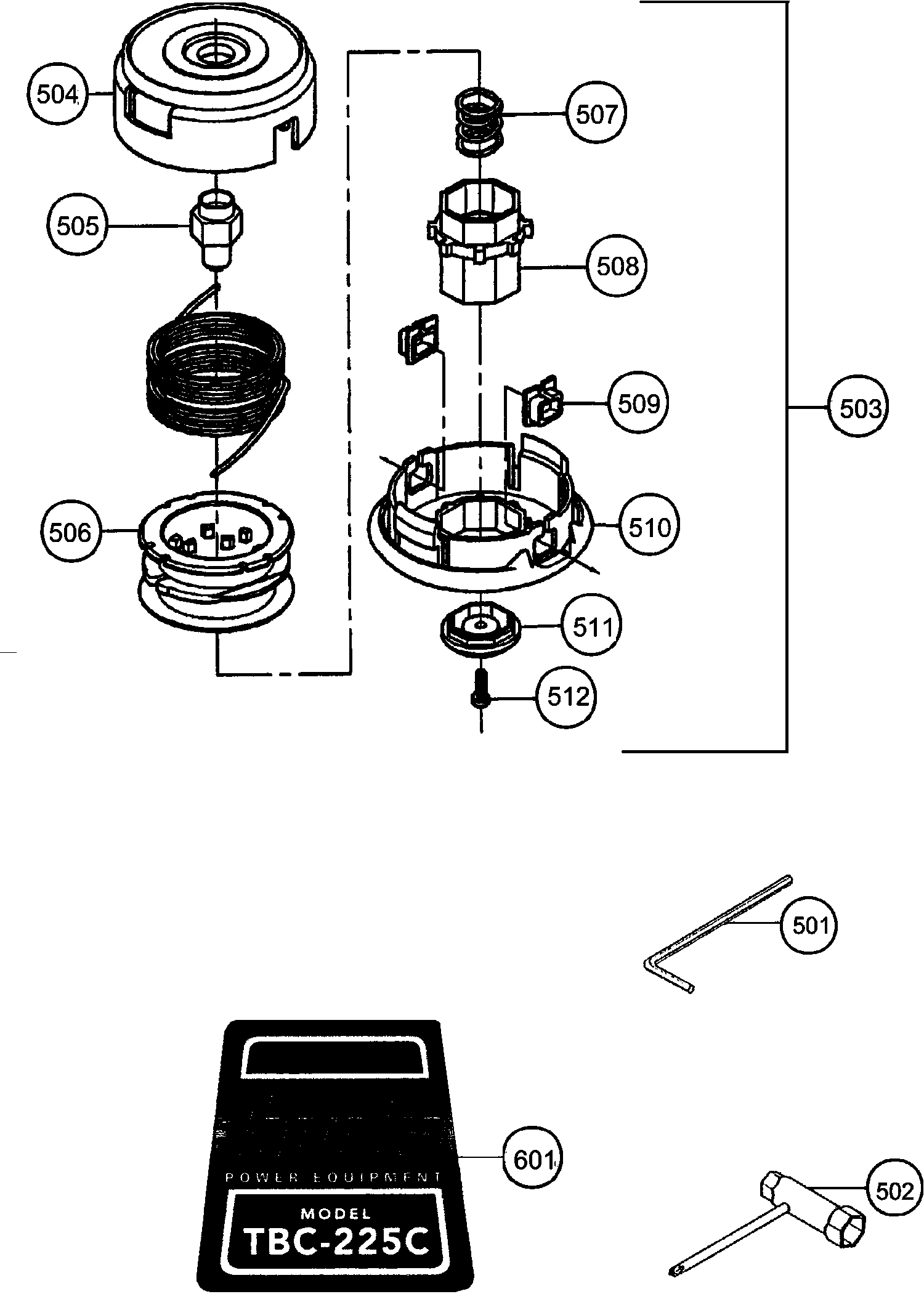

Niet meer leverbaar
501 6684813

Niet meer leverbaar
502 6684764

N/h Nb4 Rm8x1.25 (old 783-38474-90)
503 6695726 28.14 34.05

Niet meer leverbaar
504 6693274

Mounting Nut R/h (old 356-38474-20) New
505 6689626 2.31 2.80

Kabelrol
506 6693293 9.08 10.98

Reel Spring (old 793-38195-20)
507 6693379 1.15 1.39

Opnamespoel
508 6689852 2.31 2.80

Eyelet (old 788-38195-20)
509 6693329 1.15 1.39

Body Cap (old 789-38195-20)
510 6693339 4.45 5.38

Disk (old 403-38195-20) New Sep
511 6689906 1.15 1.39

Screw 5x14/s (old 994-14050-141) New
512 6695336 1.15 1.39

Er bevinden zich 0 artikelen in uw winkelwagen.
