Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki TBC-260PFL'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

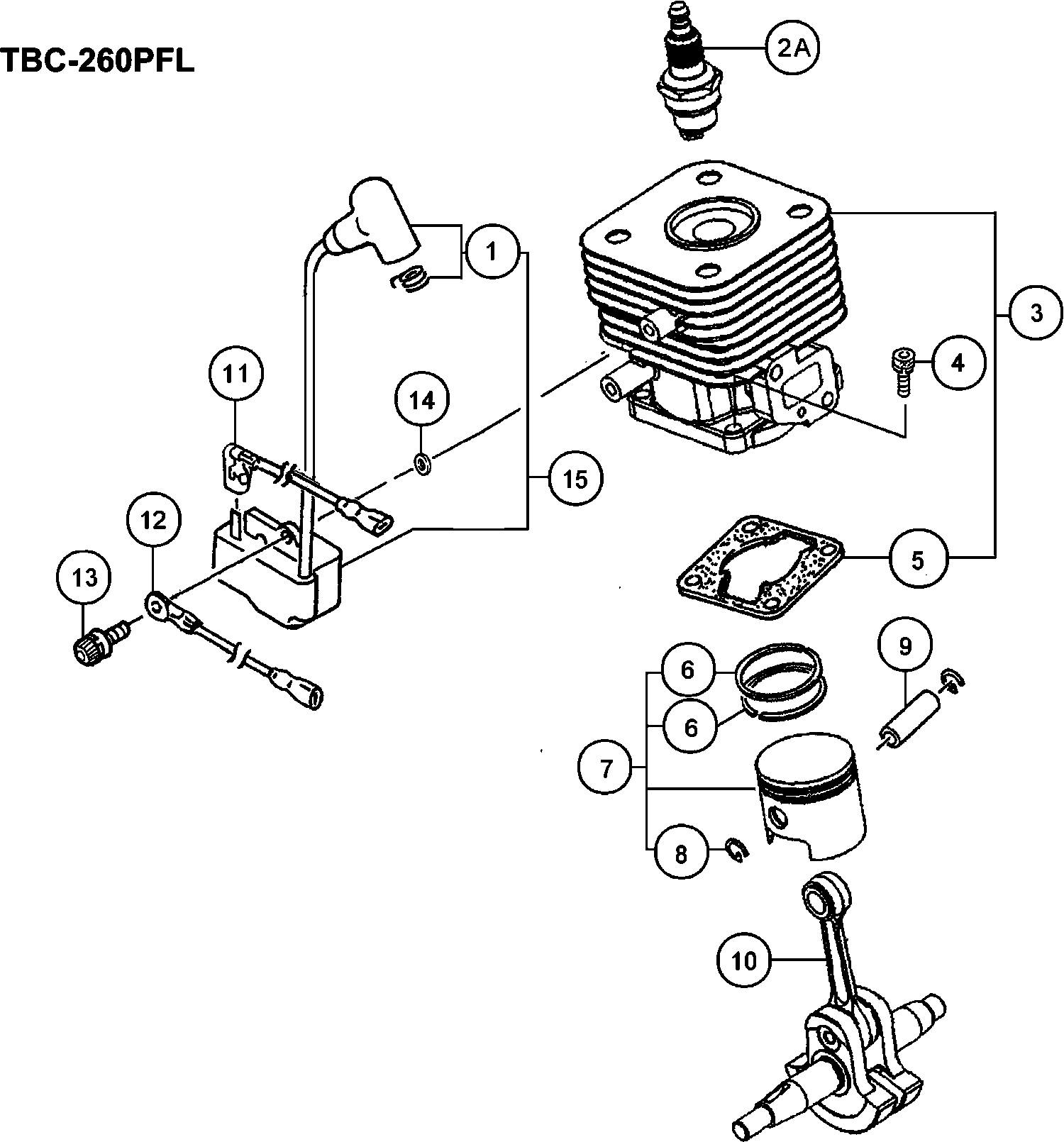

Tekeningen van de Hikoki TBC-260PFL
Onderdelen lijst van de Hikoki TBC-260PFL
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Plug Cap Ass'y (oud 157-01680-90) | ||||
1 | 6684894 | 8.58 | 10.38 | |
Bougie (oud 6685052) | ||||
2A | 6699322 | 2.48 | 2.99 | |
Cylinder Set(old 001-07600-90) | ||||
3 | 6684897 | 77.74 | 94.06 | |
Hex.hole Bolt M5x18/s(oud 994-61050-184) | ||||
4 | 6684586 | 2.15 | 2.60 | |
Cylinder Gasket (oud 017-07350-20) | ||||
5 | 6684896 | 2.15 | 2.60 | |
Piston Ring (oud 041-01601-20) | ||||
6 | 6684588 | 8.58 | 10.38 | |
Piston Set (old 030-07500-90) | ||||
7 | 6684898 | 34.19 | 41.37 | |
Piston Pin Circlip (old 039-00601-20) | ||||
8 | 6684590 | 2.15 | 2.60 | |
Piston Pin (old 037-07045-20) | ||||
9 | 6684591 | 4.29 | 5.19 | |
Crank Shaft Comp. (old 046-07350-82) | ||||
10 | 6686219 | 72.30 | 87.48 | |
Stop Cord B 190m (old 178-01680-80) | ||||
11 | 6687836 | 2.31 | 2.80 | |
Earth Cord B165m (old 274-01680-80) New Nov | ||||
12 | 6688443 | 1.15 | 1.39 | |
Hex.hole Bolt M4x18/ws (oud 994-64040-184) | ||||
13 | 6684599 | 2.15 | 2.60 | |
Ring (old 182-0186a-20) | ||||
14 | 6684600 | 2.15 | 2.60 | |
Bobine | ||||
15 | 6687684 | 28.14 | 34.05 | |
Gear Shaft Shim 0.20 (oud 330-00200-23) | ||||
21 | 6684604 | 2.15 | 2.60 | |
Gear Shaft Shim 0.30 (oud 330-00200-24) | ||||
21 | 6684605 | 2.15 | 2.60 | |
Crank Case Ass'y (old 072-03045-94) | ||||
22 | 6684905 | 54.45 | 65.88 | |
Olie Keerring | ||||
23 | 6684607 | 4.29 | 5.19 | |
Kogellager 6001 C3 | ||||
24 | 6684608 | 3.80 | 4.60 | |
Crank Case Gasket(old 090-07350-22) | ||||
25 | 6684904 | 2.15 | 2.60 | |
Hex.hole Bolt M5x16/s (old 994-61050-164) | ||||
26 | 6684903 | 2.15 | 2.60 | |
Vliegwiel | ||||
27 | 6687384 | 16.19 | 19.59 | |
Ring M8 (old 992-01080-011) | ||||
28 | 6684611 | 2.15 | 2.60 | |
Nut M8 (old 991-01080-011/327325/332299/726603) | ||||
29 | 6684612 | 2.15 | 2.60 | |
Inlaatpakking | ||||
41 | 6689895 | 1.15 | 1.39 | |
Insulator Set (old 404-07020-91) | ||||
42 | 6689972 | 6.28 | 7.59 | |
Hex. Hole Bolt 5x25/ws (oud 994-64050-25) | ||||
43 | 6684617 | 2.15 | 2.60 | |
Carburetor Gasket (old 402-0656a-20) | ||||
44 | 6684616 | 2.15 | 2.60 | |
Choke Plate 2.0 (old 528-0652n-22/6691275) | ||||
45 | 6691276 | 1.15 | 1.39 | |
Cleaner Body Comp. (old 423-0652n-80) | ||||
46 | 6690120 | 4.45 | 5.38 | |
Reinigingsspons | ||||
47 | 6690365 | 1.15 | 1.39 | |
Luchtfilterkap | ||||
48 | 6690402 | 10.23 | 12.37 | |
Cover Fixing Bolt Comp. | ||||
49 | 6698730 | 3.15 | 3.81 | |
Screw 5x55 (old 990-11050-552) | ||||
50 | 6694914 | 1.15 | 1.39 | |
Ring (oud 992-10050-012) | ||||
51 | 6684662 | 2.15 | 2.60 | |
Ring 5 (oud 992-00050-011) | ||||
52 | 6684864 | 2.15 | 2.60 | |
Carburateurset | ||||
53 | 6690465 | 58.39 | 70.65 | |
Choke Control Lever (old 523-0652n-20) | ||||
54 | 6691239 | 1.15 | 1.39 | |
Tank | ||||
55A | 6697951 | 21.63 | 26.17 | |
Stand (old 940-07350-20) | ||||
56 | 6694787 | 3.30 | 3.99 | |
Collar C (old 659-04300-20) | ||||
57 | 6684623 | 2.15 | 2.60 | |
Return Grommet (old 6684627) | ||||
58A | 6697846 | 1.04 | 1.26 | |
Fuel Pipe 3x5x65 (old 700-03005-06) | ||||
59 | 6684626 | 2.15 | 2.60 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
60 | 6684620 | |||
Clip.6.3 Dia. (old 680-00731-20) | ||||
61 | 6684619 | 2.15 | 2.60 | |
Fuel Pipe Ass'y (oud 223-0097a-90) | ||||
62 | 6684618 | 4.29 | 5.19 | |
Hex. Hole Bolt 5x25/ws (oud 994-64050-25) | ||||
63 | 6684617 | 2.15 | 2.60 | |
Hex. Hole Bolt 5x20/ps (old 994-63050-204) | ||||
64 | 6684634 | 2.15 | 2.60 | |
Tank Cap D Ass'y (old 595-03002-90/6685071) | ||||
65 | 6691748 | 7.59 | 9.18 | |
Tap Screw 4x14 P (old 993-49040-142/6695112) | ||||
66 | 6695280 | 1.15 | 1.39 | |
Ring | ||||
67 | 6685070 | 1.15 | 1.39 | |
Cilinder Afdekkap Zwart (oud 016-07500-20) | ||||
81 | 6685693 | 4.79 | 5.79 | |
Hex.hole Bolt 5x16/ps (old 994-63050-164) | ||||
82 | 6695504 | 1.15 | 1.39 | |
Hex.hole Bolt 6x65 (old 990-51060-653) | ||||
83 | 6695067 | 1.15 | 1.39 | |
Ring | ||||
84 | 6684639 | 2.15 | 2.60 | |
Muffler Comp. (old 706-07500-80) | ||||
85 | 6692576 | 70.33 | 85.09 | |
Niet meer leverbaar, geen vervanging | ||||
86 | 6692888 | |||
Tail Pipe Set (old 734-07255-90) | ||||
87 | 6692715 | 3.30 | 3.99 | |
Screw M4x8/ws (old 994-36040-081) | ||||
88 | 6684651 | 2.15 | 2.60 | |
Spark Arrester (old 732-07250-20) | ||||
89 | 6692701 | 2.31 | 2.80 | |
Warmteschild | ||||
90 | 6687265 | 4.45 | 5.38 | |
Muffler Protector Blk (old 738-07500-20) | ||||
91 | 6692818 | 13.04 | 15.78 | |
Hex. Hole Bolt 4x18ws (old 994-64040-185) | ||||
92 | 6695508 | 1.15 | 1.39 | |
Plug Cover (old 257-03045-20) | ||||
93 | 6688344 | 3.30 | 3.99 | |
Ring | ||||
94 | 6684642 | 2.15 | 2.60 | |
Koppeling Schoen | ||||
95 | 6684643 | 11.55 | 13.98 | |
Clutch Spring (old 342-0630b-20) | ||||
96 | 6684644 | 2.15 | 2.60 | |
Clutch Plate A 0.5 (old 348-0630a-20/6689529) | ||||
97 | 6684645 | 2.15 | 2.60 | |
Step Bolt (old 357-0075t-20) | ||||
98 | 6684646 | 2.15 | 2.60 | |
Hex. Hole Bolt 5x20/ps (old 994-63050-204) | ||||
99 | 6684634 | 2.15 | 2.60 | |
Ring | ||||
100 | 6684648 | 2.15 | 2.60 | |
Tapping Screw D4.5x16 (old 990-72045-164/790451) | ||||
101 | 6684636 | 2.15 | 2.60 | |
Recoil Starter Body Ass'y (old 762-03045-90) | ||||
111 | 6684938 | 23.45 | 28.37 | |
Recoil Starter Body Comp.(oud 772-03045-80) | ||||
112 | 6684944 | 17.24 | 20.86 | |
Starter Rope Reel (old 774-03045-20) | ||||
113 | 6684941 | 6.44 | 7.79 | |
Recoil Spring (old 779-03045-20) | ||||
114 | 6684942 | 9.40 | 11.37 | |
Swing Arm (oud 777-03045-20) | ||||
115 | 6684940 | 2.15 | 2.60 | |
SET SCREW (OLD 839-03045-20) | ||||
116 | 6684679 | 2.15 | 2.60 | |
Pulley Stay (oud 771-03045-20) | ||||
117 | 6684939 | 2.15 | 2.60 | |
Rope 3.0x800 (old 783-03045-20) | ||||
118 | 6684943 | 4.29 | 5.19 | |
Starthendel | ||||
119 | 6684680 | 2.15 | 2.60 | |
Niet meer leverbaar, geen vervanging | ||||
120 | 6685000 | |||
Starter Pulley (oud 798-03045-20) | ||||
121 | 6684937 | 6.44 | 7.79 | |
Hex. Hole Bolt 4x18ws (old 994-64040-185) | ||||
122 | 6695508 | 1.15 | 1.39 | |
Pump Body Comp. (old 575-25153-80) | ||||
131 | 6684879 | 62.16 | 75.22 | |
Priming Pump Comp. (oud 442-25151-80) | ||||
132 | 6684687 | 16.34 | 19.77 | |
Diaphragm Cover (oud 476-25151-20) | ||||
133 | 6684688 | 8.58 | 10.38 | |
Priming Body (oud 447-25108-20) | ||||
134 | 6684689 | 6.44 | 7.79 | |
Metering Diaphragm Comp. (old 474-25241-80) | ||||
135 | 6690830 | 11.88 | 14.37 | |
Diaphragm Gasket (oud 475-25153-20) | ||||
136 | 6684691 | 8.58 | 10.38 | |
Pump Diaphragm (old 576-25100-20 & 6696325) | ||||
137 | 6684693 | 8.58 | 10.38 | |
Pump Gasket (old 577-25100-20) | ||||
138 | 6691457 | 7.10 | 8.59 | |
Main Jet #38.5 (old 599-200bw-38/6691874) | ||||
139 | 6696130 | 5.78 | 6.99 | |
O-RING (OUD 550-25100-20) | ||||
140 | 6684695 | 4.29 | 5.19 | |
Stop Ring (oud 489-25100-20) | ||||
141 | 6684696 | 2.15 | 2.60 | |
Swivel (oud 539-25120-20) | ||||
142 | 6684697 | 6.44 | 7.79 | |
Throttle Set Screw (oud 514-25100-20) | ||||
143 | 6684870 | 2.15 | 2.60 | |
Cable Adjuster Stay (oud 544-25164-20) | ||||
144 | 6684873 | 6.44 | 7.79 | |
Lock Nut M6 (oud 991-01060-013) | ||||
145 | 6684872 | 2.15 | 2.60 | |
Cable Adjuster (oud 614-25137-20) | ||||
146 | 6684871 | 4.29 | 5.19 | |
Cleaner Packing (oud 431-0634c-20) | ||||
147 | 6684875 | 4.29 | 5.19 | |
Set Screw (old 548-25151-20 & 6696324) | ||||
148 | 6684699 | 2.15 | 2.60 | |
Ring (oud 549-25165-20) | ||||
149 | 6684874 | 2.15 | 2.60 | |
Inlet Screen (oud 578-25007-20) | ||||
150 | 6684700 | 4.29 | 5.19 | |
Clutch Drum Comp. (old 289-03070-80) | ||||
161 | 6688580 | 10.89 | 13.17 | |
Stop Ring C-12 Outer | ||||
162 | 6684664 | 2.15 | 2.60 | |
Cushion Rubber (old 599-00980-21) | ||||
163 | 6691823 | 3.30 | 3.99 | |
Hex. Hole Bolt 5x16 (old 990-51050-163) | ||||
164 | 6695046 | 1.15 | 1.39 | |
Hex. Hole Bolt M5x25/s (old 994-16050-252/790275) | ||||
165 | 6684709 | 2.15 | 2.60 | |
Ventilatorhuis | ||||
166 | 6686959 | 15.13 | 18.30 | |
Pipe Holder, Tpe (old 360-00996-20/6689650) | ||||
167 | 6689651 | 5.94 | 7.18 | |
Ring M5 (oud 992-01050-061) | ||||
168 | 6684918 | 2.15 | 2.60 | |
Ring | ||||
169 | 6689159 | 1.15 | 1.39 | |
Metal Fitting (old 361-00990-20) | ||||
170 | 6689664 | 3.30 | 3.99 | |
Drive Shaft 1829l (old 343-32346-20) | ||||
181 | 6689443 | 17.55 | 21.24 | |
Stuurbuis | ||||
182 | 6689416 | 46.29 | 56.01 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
183 | 6684831 | |||
Hex.nut 6 (old 6684792/991-01060-041/790444) | ||||
184 | 6684835 | 2.15 | 2.60 | |
Loop Handle, 24 Dia.,black (old 500-37286-20) | ||||
185 | 6691046 | 5.78 | 6.99 | |
Handle Bracket A (old 506-37300-20) | ||||
186 | 6691134 | 2.31 | 2.80 | |
Handle Grip (old 503-3738e-20) | ||||
187 | 6691098 | 6.44 | 7.79 | |
Bolt 6x43/p (black) (old 994-23060-432) | ||||
188 | 6684838 | 2.15 | 2.60 | |
Gaskabel | ||||
189 | 6693963 | 3.30 | 3.99 | |
Tapping Screw 5x20 (old 993-11052-012) | ||||
190 | 6695255 | 1.15 | 1.39 | |
Ring | ||||
191 | 6689681 | 1.15 | 1.39 | |
Throttle Lever Ass'y (old 870-37286-90) | ||||
192 | 6693736 | 16.64 | 20.13 | |
Stop Switch (old 162-37101-20) | ||||
193 | 6687515 | 2.31 | 2.80 | |
Tapping Screw 3x8 (old 993-42030-081) | ||||
194 | 6695274 | 1.15 | 1.39 | |
Stop Switch Base (old 259-37101-20) | ||||
195 | 6688374 | 2.31 | 2.80 | |
Stop Switch Spring (old 262-37101-20) | ||||
196 | 6688385 | 2.31 | 2.80 | |
Earth Terminal B (old 177-37101-20) | ||||
197 | 6687805 | 2.31 | 2.80 | |
Earth Terminal A (old 176-37101-20) | ||||
198 | 6687801 | 2.31 | 2.80 | |
Niet meer leverbaar, geen vervanging | ||||
199 | 6685000 | |||
Stop Ring E-6 (old 993-55060-001) | ||||
200 | 6695311 | 1.15 | 1.39 | |
Return Spring (old 832-37101-20) | ||||
201 | 6693601 | 1.15 | 1.39 | |
Throttle Arm (old 880-37286-20) | ||||
202 | 6693804 | 3.30 | 3.99 | |
Screw 5x20 (old 994-31050-201) New | ||||
203 | 6695453 | 1.15 | 1.39 | |
Lock Button Shaft (old 853-37101-20) | ||||
204 | 6693653 | 1.15 | 1.39 | |
Lock Button Spring (old 958-37101-20) | ||||
205 | 6694834 | 1.15 | 1.39 | |
Lock Button (old 956-37101-20) | ||||
206 | 6694829 | 2.31 | 2.80 | |
Stop Cord, B430m (old 178-37394-80) | ||||
207 | 6687915 | 2.31 | 2.80 | |
Protection Tube 10x190l (old 164-10019-00) New | ||||
208 | 6687563 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
209 | 6691111 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
221 | 6688812 | |||
Hex. Hole Bolt M5x25/s (old 994-16050-252/790275) | ||||
222 | 6684709 | 2.15 | 2.60 | |
STOP RING C-22, INNER (OLD 993-51022-002) | ||||
223 | 6695293 | 1.15 | 1.39 | |
Stop Ring Outer 10 (old 993-57010-002) | ||||
224 | 6695315 | 1.15 | 1.39 | |
Kogellager | ||||
225 | 6695579 | 5.78 | 6.99 | |
Kogellager 6900 | ||||
226 | 6695577 | 6.60 | 7.99 | |
Gear Case 24 (old 300-38150-21) | ||||
227 | 6688808 | 15.88 | 19.21 | |
Hex. Hole Bolt M5x12/s (old 994-61050-124) | ||||
228 | 6684667 | 2.15 | 2.60 | |
Oiling Bolt (old 316-38150-20) | ||||
229 | 6689109 | 1.15 | 1.39 | |
Kogellager 609 | ||||
230 | 6684734 | 8.58 | 10.38 | |
Gear Shaft (old 304-38150-20) | ||||
231 | 6688946 | 19.06 | 23.07 | |
Kogellager 6201d | ||||
232 | 6695554 | 5.94 | 7.18 | |
Stop Ring C-32, Inner (old 993-51032-002/791058) | ||||
233 | 6695295 | 1.15 | 1.39 | |
Cutter Holder (old 310-38150-20) | ||||
234 | 6689032 | 11.71 | 14.17 | |
Ring | ||||
235 | 6689159 | 1.15 | 1.39 | |
HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254) | ||||
236 | 6684714 | 2.15 | 2.60 | |
SAFETY GUARD BRACKET (OLD 442-37417-20) | ||||
237 | 6685065 | 2.31 | 2.80 | |
Safety Cover, 24 Dia. (old 441-38150-20) | ||||
238 | 6690272 | 13.20 | 15.97 | |
Safety Guard Holder (old 445-38150-20) | ||||
239 | 6690343 | 3.30 | 3.99 | |
Mesje (oud 797-38150-20) | ||||
240 | 6693388 | 6.28 | 7.59 | |
Tapping Screw 5x20 (old 993-17052-002) | ||||
241 | 6684753 | 2.15 | 2.60 | |
Hex. Hole Bolt M5x12/s (old 994-61050-124) | ||||
242 | 6684667 | 2.15 | 2.60 | |
Gear Pinion Set Spare (old 301-38150-00) | ||||
243 | 6688882 | 18.15 | 21.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
501 | 6684813 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
502 | 6684764 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
510 | 6695784 | |||
Mounting Nut L-m10x1.25 (old 356-3383b-20) | ||||
511 | 6684756 | 9.08 | 10.98 | |
Cutting Body (old 786-33830-20) | ||||
512 | 6684757 | 22.69 | 27.45 | |
Special Nut (old 315-33830-20) | ||||
513 | 6684758 | 9.40 | 11.37 | |
Reel Spring (old 793-33830-20) | ||||
514 | 6684759 | 4.29 | 5.19 | |
Spool (old 787-33830-20) | ||||
515 | 6684760 | 15.58 | 18.85 | |
Cutting Body Cap (old 789-33830-20) | ||||
516 | 6684761 | 36.15 | 43.74 | |
Eyelet (old 788-33830-20) | ||||
517 | 6684762 | 4.29 | 5.19 | |
Mounting Nut L-m8x1.25 (old 356-3383e-20) | ||||
518 | 6689624 | 7.75 | 9.38 | |
Ring | ||||
519 | 6685072 | 1.15 | 1.39 | |
Sure-tap Manual P/l 9 | ||||
520 | 6697805 | 1.98 | 2.39 |
