Hikoki TBL-4600 tekeningen en onderdelen

Zoek naar onderdelen:
Hikoki
Exact typenummer:
TBL-4600

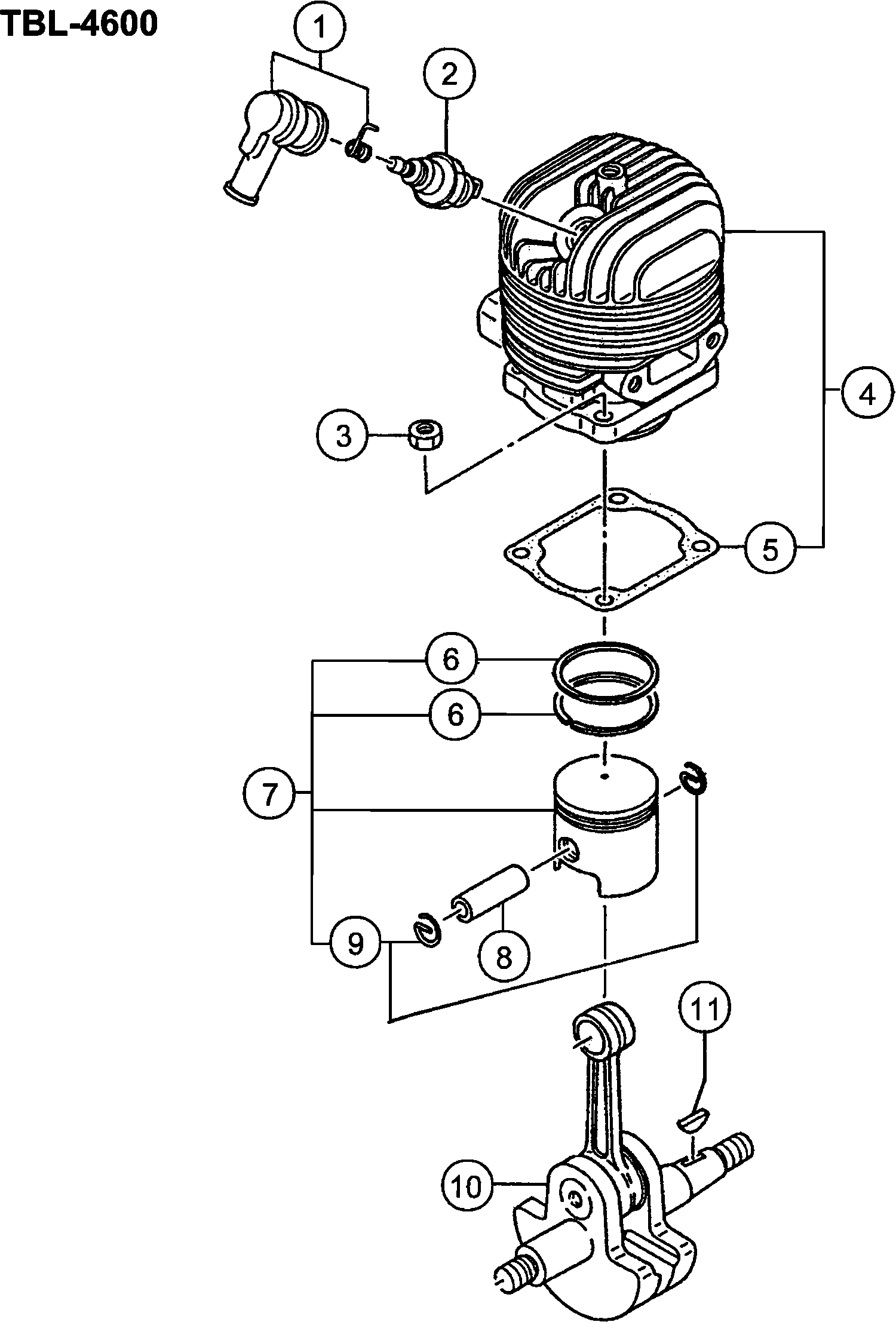

Tekeningen van de HIKOKI TBL-4600

Onderdelen lijst van de HIKOKI TBL-4600

Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal te selecteren en daarna de knop erachter te klikken. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop "Uw winkelwagen" klikken. De prijzen hieronder zijn inclusief btw. Het exacte btw bedrag wordt in de winkelwagen berekend op basis van het land waarin u het pakket wenst te ontvangen.
Spark Plug Cap Ass'y (old 157-01570-90/6687470/668
16687468Spark Plug Cap Ass'y (old 157-01570-90/6687470/668€ 2.24
Bougie Bmr7a
26699316Bougie Bmr7a€ 8.63
Spring Nut 6 (old 994-40060-011)
36695475Spring Nut 6 (old 994-40060-011)€ 1.11
CYLINDER SET
46698001CYLINDER SET€ 83.45
Cylinder Gasket (old 017-02100-20)
56685727Cylinder Gasket (old 017-02100-20)€ 1.11
Piston Ring (old 041-05000-20)
66686128Piston Ring (old 041-05000-20)€ 4.31
Piston Set (old 030-05036-90)
76685890Piston Set (old 030-05036-90)€ 18.00
Piston Pin 10x30 (old 037-01000-20)
86686007Piston Pin 10x30 (old 037-01000-20)€ 2.24
Piston Pin Circlip (old 039-05004-20/790112)
96686032Piston Pin Circlip (old 039-05004-20/790112)€ 1.11
Crank Shaft Comp. (old 046-05004-83)
106686194Crank Shaft Comp. (old 046-05004-83)€ 87.56
Wood-ruff Key 3x13x5 (old 068-02000-20/790118)
116686457Wood-ruff Key 3x13x5 (old 068-02000-20/790118)€ 1.11
Ring
216686464Ring€ 1.11
Niet meer leverbaar
226686563Niet meer leverbaar
Kogellager #6303zz
236695572Kogellager #6303zz€ 9.90
Olie Keerring
246695648Olie Keerring€ 3.19
Crank Case Gasket (old 090-05004-21)
256686716Crank Case Gasket (old 090-05004-21)€ 1.11
Niet meer leverbaar
266686778Niet meer leverbaar
Case Plate (old 665-05004-20) New
276692263Case Plate (old 665-05004-20) New€ 2.24
Screw 5x10/s (old 994-14050-101)
286695333Screw 5x10/s (old 994-14050-101)€ 1.11
Cord Clamp Comp. (old 198-05015-80/6687996/6688012
296688004Cord Clamp Comp. (old 198-05015-80/6687996/6688012€ 1.11
Screw 5x10/p (old 994-13050-101)
306695319Screw 5x10/p (old 994-13050-101)€ 1.11
Grommet (old 203-0604a-20)
316688050Grommet (old 203-0604a-20)€ 1.11
Niet meer leverbaar
326687863Niet meer leverbaar
Niet meer leverbaar
336688454Niet meer leverbaar
Exciter Comp. (old 162-21519-80)
346687509Exciter Comp. (old 162-21519-80)€ 42.89
Screw 5x22/ws (old 994-16050-221)
356695422Screw 5x22/ws (old 994-16050-221)€ 1.11
Coil Cover (old 195-05015-20) New
366687983Coil Cover (old 195-05015-20) New€ 1.11
Screw 5x10/s (old 994-14050-101)
376695333Screw 5x10/s (old 994-14050-101)€ 1.11
Niet meer leverbaar
386687692Niet meer leverbaar
Screw 4x15ps (old 994-15040-151)
396695373Screw 4x15ps (old 994-15040-151)€ 1.11
Hex.hole Bolt 6x35/s (old 994-61060-354) New
406695500Hex.hole Bolt 6x35/s (old 994-61060-354) New€ 1.11
Niet meer leverbaar
416687390Niet meer leverbaar
Ring
426695185Ring€ 1.11
Niet meer leverbaar
436695138Niet meer leverbaar
Niet meer leverbaar
446694888Niet meer leverbaar
Ring (oud 992-10050-012)
456684662Ring (oud 992-10050-012)€ 2.08
Ring 5 (oud 992-00050-011)
466684864Ring 5 (oud 992-00050-011)€ 2.08
D4e Retaining Ring (old 993-55040-001)
516685101D4e Retaining Ring (old 993-55040-001)€ 1.11
D4e Retaining Ring (old 993-55040-001)
51A6685101D4e Retaining Ring (old 993-55040-001)€ 1.11
Starter Pawl Spring (old 790-0162v-20)
526693345Starter Pawl Spring (old 790-0162v-20)€ 2.24
Niet meer leverbaar
52A6697642Niet meer leverbaar
Starter Pawl (old 788-0162v-20)
536693302Starter Pawl (old 788-0162v-20)€ 2.24
Niet meer leverbaar
53A6697643Niet meer leverbaar
Small Nut 10 (old 991-11100-013/6695138/790215/669
546695139Small Nut 10 (old 991-11100-013/6695138/790215/669€ 1.02
Starter Pulley (old 798-04220-90)
556693395Starter Pulley (old 798-04220-90)€ 10.70
Starter Pulley
55A6697644Starter Pulley€ 10.70
Screw 5x16/ps (old 994-15050-161)
716684967Screw 5x16/ps (old 994-15050-161)€ 1.00
Muffler Gasket (old 737-05004-20)
726692742Muffler Gasket (old 737-05004-20)€ 1.11
Muffler Special Gasket (old 751-05004-21)
736692884Muffler Special Gasket (old 751-05004-21)€ 1.11
Ring M8 (old 992-01080-011)
746684611Ring M8 (old 992-01080-011)€ 2.08
Muffler Bolt (old 750-05004-20)
756692881Muffler Bolt (old 750-05004-20)€ 2.24
Screw M6x12/ps (old 994-15060-121)
766695399Screw M6x12/ps (old 994-15060-121)€ 1.11
Screw 5x18 (old 990-11050-181)
776694891Screw 5x18 (old 990-11050-181)€ 1.11
Ring (oud 992-10050-012)
786684662Ring (oud 992-10050-012)€ 2.08
Ring 5 (oud 992-00050-011)
796684864Ring 5 (oud 992-00050-011)€ 2.08
Screw 6x20 (old 990-11060-201) New
806694934Screw 6x20 (old 990-11060-201) New€ 1.11
Ring
816695219Ring€ 1.11
Ring
826695183Ring€ 1.11
Muffler Protecter A (old 738-05024-20)
836692786Muffler Protecter A (old 738-05024-20)€ 25.33
Cord Clamp Comp. (old 198-05015-80/6687996/6688012
846688004Cord Clamp Comp. (old 198-05015-80/6687996/6688012€ 1.11
Niet meer leverbaar
856698165Niet meer leverbaar
Inlaatpakking
1016689888Inlaatpakking€ 1.11
Niet meer leverbaar
1026698112Niet meer leverbaar
Ring 5 (oud 992-00050-011)
1036684864Ring 5 (oud 992-00050-011)€ 2.08
Niet meer leverbaar
1046695343Niet meer leverbaar
CARBURETOR GASKET (OLD 402-0602K-21/6689836)
1056684615CARBURETOR GASKET (OLD 402-0602K-21/6689836)€ 2.08
Carburetor Ass'y Pn (old 455-05029-90)
1066690478Carburetor Ass'y Pn (old 455-05029-90)€ 66.17
Fuel Pipe Ass'y 3x5x280 (old 223-05015-90)
1076688172Fuel Pipe Ass'y 3x5x280 (old 223-05015-90)€ 3.19
Clip 5.2 (old 680-04001-20)
1086692311Clip 5.2 (old 680-04001-20)€ 1.11
Pump Filter Body Ass'y (old 675-01630-90/6692277)
1096692273Pump Filter Body Ass'y (old 675-01630-90/6692277)€ 6.87
Tank Cap D Ass'y Black (old 595-0144d-90)
1106691740Tank Cap D Ass'y Black (old 595-0144d-90)€ 7.34
Tank Comp.
1116697182Tank Comp.€ 22.70
Air Cleaner Body (old 423-04250-20)
1146690105Air Cleaner Body (old 423-04250-20)€ 8.14
Choke Valve (old 528-0072z-20/6691266)
1156691252Choke Valve (old 528-0072z-20/6691266)€ 6.23
Collar (old 470-0602k-20)
1166684858Collar (old 470-0602k-20)€ 4.15
Spacer (oud 453-0602k-20)
1176684859Spacer (oud 453-0602k-20)€ 2.08
Blow Over Check Board (old 476-0634c-20)
1186684860Blow Over Check Board (old 476-0634c-20)€ 4.15
Reinigingsspons (oud 446-0634c-20)
1196684861Reinigingsspons (oud 446-0634c-20)€ 9.10
Cleaner Cap (old 424-0634c-20)
1206690153Cleaner Cap (old 424-0634c-20)€ 5.59
Aircleaner Assy, Caa-37 (old 410-04250-90)
1216690028Aircleaner Assy, Caa-37 (old 410-04250-90)€ 14.37
Ring 5 (oud 992-00050-011)
1226684864Ring 5 (oud 992-00050-011)€ 2.08
Screw M5x57/s (old 994-14050-571/790190)
1236695353Screw M5x57/s (old 994-14050-571/790190)€ 1.11
Niet meer leverbaar
1246684625Niet meer leverbaar
Recoil Starter Body Ass'y
141A6697645Recoil Starter Body Ass'y€ 21.08
Recoil Starter Body Comp. (old 772-04220-80)
1426693025Recoil Starter Body Comp. (old 772-04220-80)€ 13.73
Recoil Starter Body Comp.
142A6697646Recoil Starter Body Comp.€ 11.34
Starter Rope Reel (old 769-04220-20)
1436693007Starter Rope Reel (old 769-04220-20)€ 4.79
Starter Rope Reel
143A6697647Starter Rope Reel€ 3.99
Recoil Spring (old 779-04220-20)
1446693114Recoil Spring (old 779-04220-20)€ 8.78
Niet meer leverbaar
144A6697648Niet meer leverbaar
Starter Rope (old 783-04270-20/6693164)
1456693165Starter Rope (old 783-04270-20/6693164)€ 3.19
Niet meer leverbaar
145A6697649Niet meer leverbaar
Starthendel
1466693607Starthendel€ 2.24
Starthendel
1476693232Starthendel€ 3.19
Starthendel
147A6697650Starthendel€ 2.71
Set Screw (old 839-04220-20)
1486693634Set Screw (old 839-04220-20)€ 1.11
Carburetor Ass'y (old 455-25167-92/6690641)
1616696061Carburetor Ass'y (old 455-25167-92/6690641)€ 72.03
Pump Body Comp. (old 575-25152-80)
1626691432Pump Body Comp. (old 575-25152-80)€ 33.09
Diaphragm Cover (old 476-25004-20)
1636685222Diaphragm Cover (old 476-25004-20)€ 4.31
Metering Diaphragm Comp. (old 474-25001-80/6690826
1646690827Metering Diaphragm Comp. (old 474-25001-80/6690826€ 11.34
Diaphragm Packing (old 475-25038-20)
1656685220Diaphragm Packing (old 475-25038-20)€ 2.24
Pump Diaphragm (old 576-25100-20 & 6696325)
1666684693Pump Diaphragm (old 576-25100-20 & 6696325)€ 8.30
Pump Gasket (old 577-25100-20)
1676691457Pump Gasket (old 577-25100-20)€ 6.87
Main Jet #48 (old 599-2000w-48)
1686691853Main Jet #48 (old 599-2000w-48)€ 4.31
O-RING (OUD 550-25100-20)
1696684695O-RING (OUD 550-25100-20)€ 4.15
Stop Ring (oud 489-25100-20)
1706684696Stop Ring (oud 489-25100-20)€ 2.08
Swivel (oud 539-25120-20)
1716684697Swivel (oud 539-25120-20)€ 6.23
Throttle Valve Comp. (old 488-25167-80)
1726690939Throttle Valve Comp. (old 488-25167-80)€ 23.43
Throttle Set Screw (oud 514-25100-20)
1736684870Throttle Set Screw (oud 514-25100-20)€ 2.08
Cable Adjuster Stay (oud 544-25164-20)
1746684873Cable Adjuster Stay (oud 544-25164-20)€ 6.23
Lock Nut M6 (oud 991-01060-013)
1756684872Lock Nut M6 (oud 991-01060-013)€ 2.08
Cable Adjuster (oud 614-25137-20)
1766684871Cable Adjuster (oud 614-25137-20)€ 4.15
Cleaner Packing (oud 431-0634c-20)
1776684875Cleaner Packing (oud 431-0634c-20)€ 4.15
Set Screw (old 548-25101-20)
1786691312Set Screw (old 548-25101-20)€ 1.11
Ring (oud 549-25165-20)
1796684874Ring (oud 549-25165-20)€ 2.08
Plug (old 537-25120-20)
1806691288Plug (old 537-25120-20)€ 1.11
Inlet Screen (oud 578-25007-20)
1816684700Inlet Screen (oud 578-25007-20)€ 4.15
Frame Comp., Black (old 020-31313-80) New Nov
2016685803Frame Comp., Black (old 020-31313-80) New Nov€ 79.79
Niet meer leverbaar
2026685864Niet meer leverbaar
Truss Screw 6x16 (old 990-14060-161)
2036694961Truss Screw 6x16 (old 990-14060-161)€ 1.11
Shoulder Belt Comp. (old 022-31322-80/6696367)
2046685819Shoulder Belt Comp. (old 022-31322-80/6696367)€ 11.34
Cushion Pad (old 021-31318-80)
2056685812Cushion Pad (old 021-31318-80)€ 27.24
Fastener (old 046-31316-20)
2066686241Fastener (old 046-31316-20)€ 1.11
Holding Ring (old 045-31313-20)
2076686140Holding Ring (old 045-31313-20)€ 2.24
Niet meer leverbaar
2416694901Niet meer leverbaar
Ring 5 (oud 992-00050-011)
2426684864Ring 5 (oud 992-00050-011)€ 2.08
Niet meer leverbaar
2436685599Niet meer leverbaar
Fan (old 127-05018-20)
2446687170Fan (old 127-05018-20)€ 23.43
Niet meer leverbaar
2456695221Niet meer leverbaar
Bolt 6x30 (old 990-21060-301)
2466694990Bolt 6x30 (old 990-21060-301)€ 1.11
Ventilatorhuis
2476685634Ventilatorhuis€ 50.66
Nut 5 (old 991-01050-012)
2486695120Nut 5 (old 991-01050-012)€ 1.11
Protection Net (old 050-31307-20)
2496686260Protection Net (old 050-31307-20)€ 4.79
Tapping Screw 5x20 (old 993-11052-012)
2506695255Tapping Screw 5x20 (old 993-11052-012)€ 1.11
Blow Pipe (old 270-31310-20)
2516688423Blow Pipe (old 270-31310-20)€ 16.40
Pipe Band (old 100-31310-20)
2526686784Pipe Band (old 100-31310-20)€ 5.59
Screw 6x30 (old 990-11060-301)
2536694940Screw 6x30 (old 990-11060-301)€ 1.11
Niet meer leverbaar
2546691701Niet meer leverbaar
Niet meer leverbaar
2556684792Niet meer leverbaar
Special Nut 6 (old 029-31314-20) New
2566685863Special Nut 6 (old 029-31314-20) New€ 1.11
Niet meer leverbaar
2576686319Niet meer leverbaar
Ring
2586695219Ring€ 1.11
Ring
2596685855Ring€ 1.11
Screw 6x18 (old 990-11060-181)
2606694932Screw 6x18 (old 990-11060-181)€ 1.11
Ring
2616684639Ring€ 2.08
Niet meer leverbaar
2626685907Niet meer leverbaar
Niet meer leverbaar
2636685864Niet meer leverbaar
O-ring V-70 (old 999-67070-020) New
2646695686O-ring V-70 (old 999-67070-020) New€ 3.19
Fuel Tank Mounting Base (old 605-05018-20)
2656691957Fuel Tank Mounting Base (old 605-05018-20)€ 5.11
Throttle Lever Ass'y (old 013-31317-90)
2816685669Throttle Lever Ass'y (old 013-31317-90)€ 38.95
Lever Bracket A (old 040-31317-80)
2826686054Lever Bracket A (old 040-31317-80)€ 3.19
Lever Bracket B (old 041-31317-20)
2836686137Lever Bracket B (old 041-31317-20)€ 3.19
Handle Knob Comp. (old 335-31317-80)
2846689263Handle Knob Comp. (old 335-31317-80)€ 4.31
Grip (old 248-31317-20)
2856688297Grip (old 248-31317-20)€ 9.10
Tapping Screw 5x20 (old 993-11052-011/6695248)
2866695254Tapping Screw 5x20 (old 993-11052-011/6695248)€ 1.11
Screw 5x25, Black (old 994-31050-253)
2876695456Screw 5x25, Black (old 994-31050-253)€ 1.11
Self-lock Nut 5, Black (old 991-86050-003)
2886695174Self-lock Nut 5, Black (old 991-86050-003)€ 1.11
Stop Switch (old 162-37101-20)
2896687515Stop Switch (old 162-37101-20)€ 2.24
Stop Switch Base (old 259-37101-20)
2906688374Stop Switch Base (old 259-37101-20)€ 2.24
Stop Switch Spring (old 262-37101-20)
2916688385Stop Switch Spring (old 262-37101-20)€ 2.24
Tapping Screw 3x8 (old 993-42030-082)
2926695275Tapping Screw 3x8 (old 993-42030-082)€ 1.11
Cord B 960m (old 178-31317-80)
2936687892Cord B 960m (old 178-31317-80)€ 4.79
Protection Tube 7x870l (old 164-07087-00)
2946684717Protection Tube 7x870l (old 164-07087-00)€ 6.23
Gaskabel
2956693893Gaskabel€ 10.07
Niet meer leverbaar
5016684764Niet meer leverbaar
Niet meer leverbaar
5026694822Niet meer leverbaar
Flexible Pipe (old 101-31310-20)
5076686796Flexible Pipe (old 101-31310-20)€ 16.54
Swivel Pipe (old 102-31310-20)
5086686814Swivel Pipe (old 102-31310-20)€ 14.79
Straight Pipe (long) (old 103-31310-20)
5096686819Straight Pipe (long) (old 103-31310-20)€ 14.64
Straight Pipe (short) (old 305-31310-20)(old 66868
5106688953Straight Pipe (short) (old 305-31310-20)(old 66868€ 13.89
Bent Pipe, Black (old 104-31310-20)
5116686824Bent Pipe, Black (old 104-31310-20)€ 10.70
Wire Clamp 95 (old 110-31310-21/6686872)
5126686873Wire Clamp 95 (old 110-31310-21/6686872)€ 10.70
Wire Clamp 78 (old 111-31305-21/6686883)
5136686884Wire Clamp 78 (old 111-31305-21/6686883)€ 9.43
Name Plate, Tbl4600 (old 906-05024-20) New
6016694162Name Plate, Tbl4600 (old 906-05024-20) New€ 1.02
Er bevinden zich 0 artikelen in uw winkelwagen.
