Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki TCH22ECP2'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

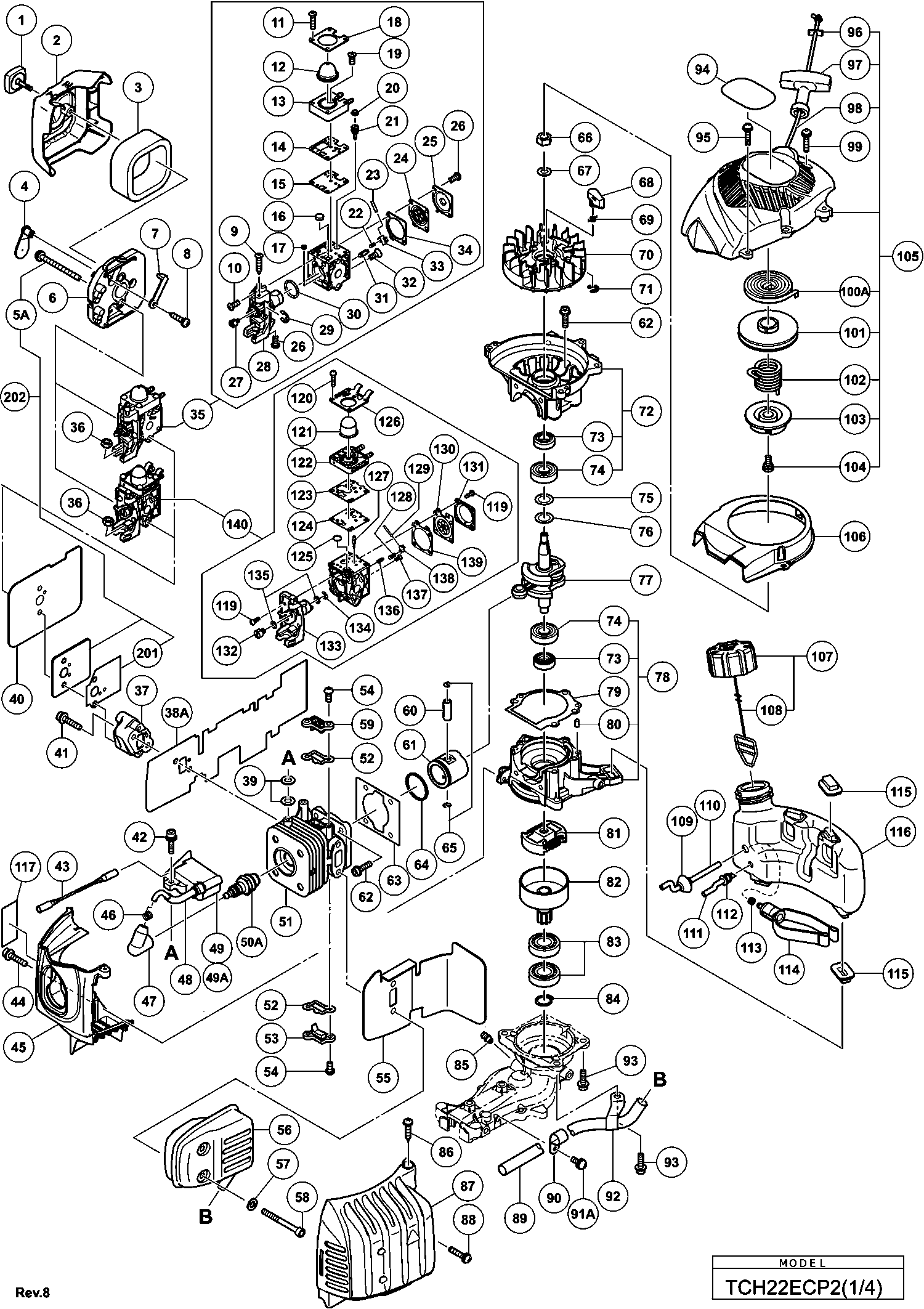

Tekeningen van de Hikoki TCH22ECP2
Onderdelen lijst van de Hikoki TCH22ECP2
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Cover Fixing Bolt Comp. | ||||
1 | 6698730 | 3.15 | 3.81 | |
Luchtfilterkap | ||||
2 | 6698609 | 2.10 | 2.54 | |
Reinigingsspons | ||||
3 | 6690365 | 1.15 | 1.39 | |
Choke Valve | ||||
4 | 6698608 | 1.20 | 1.45 | |
Machineschroef M5x65 Zwart | ||||
5A | 312440 | 1.05 | 1.27 | |
Cleaner Body | ||||
6 | 6698606 | 2.10 | 2.54 | |
Choke Handle | ||||
7 | 6698607 | 1.20 | 1.45 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
8 | 309470 | |||
Throttle Adjust Screw | ||||
9 | 6699087 | 7.80 | 9.44 | |
Set Screw (b) | ||||
10 | 6699088 | 1.04 | 1.26 | |
Set Screw (d) | ||||
11 | 6699100 | 1.05 | 1.27 | |
Syringe | ||||
12 | 6699098 | 4.20 | 5.08 | |
Primer Base | ||||
13 | 6699097 | 28.19 | 34.11 | |
Pump Gasket | ||||
14 | 6699096 | 4.35 | 5.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
15 | 6699095 | |||
Strainer | ||||
16 | 6699080 | 1.50 | 1.82 | |
Guide Pin Roller | ||||
17 | 6699103 | 2.55 | 3.09 | |
Syringe Retainer | ||||
18 | 6699099 | 2.55 | 3.09 | |
Set Screw (e) | ||||
19 | 6699101 | 1.05 | 1.27 | |
Ball Plug Retainer | ||||
20 | 6699104 | 2.55 | 3.09 | |
Adjusting Screw (main Mixture) | ||||
21 | 6699105 | 8.25 | 9.98 | |
Metering Lever Spring | ||||
22 | 6699083 | 1.50 | 1.82 | |
Pin | ||||
23 | 6699082 | 1.05 | 1.27 | |
Metering Diaphragm | ||||
24 | 6699091 | 8.70 | 10.53 | |
Metering Cover | ||||
25 | 6699093 | 6.15 | 7.44 | |
Set Screw (c) | ||||
26 | 6699094 | 1.05 | 1.27 | |
Post | ||||
27 | 6699089 | 6.00 | 7.26 | |
Rotor Cover | ||||
28 | 6699086 | 42.08 | 50.91 | |
Retaining Ring (e-type) For D2.5 Shaft | ||||
29 | 6699090 | 1.04 | 1.26 | |
O-ring | ||||
30 | 6699102 | 5.25 | 6.35 | |
Inlet Needle Valve | ||||
31 | 6699081 | 7.05 | 8.53 | |
Set Screw (a) | ||||
32 | 6699085 | 1.04 | 1.26 | |
Metering Lever | ||||
33 | 6699084 | 1.65 | 2.00 | |
Metering Gasket | ||||
34 | 6699092 | 4.35 | 5.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
35 | 6699078 | |||
Moer M6 (10 Stuks) | ||||
36 | 949567 | 1.05 | 1.27 | |
Carburetor Insulator | ||||
37 | 6698387 | 3.15 | 3.81 | |
Intake Packing (a) (old 6698605) | ||||
38A | 6600456 | 1.65 | 2.00 | |
Niet meer leverbaar, geen vervanging | ||||
39 | 6698700 | |||
Carbureteur Pakking | ||||
40 | 6698816 | 1.80 | 2.18 | |
Seal Lock Hex. Socket Bolt M5x25 (w/washers) | ||||
41 | 6698844 | 1.20 | 1.45 | |
Hex. Socket Hd Bolt M4x18 (w/washers) | ||||
42 | 6698388 | 1.05 | 1.27 | |
Cord | ||||
43 | 6699060 | 1.04 | 1.26 | |
Seal Lock Hex. Socket Hd. Bolt M4x12 | ||||
44 | 6698879 | 1.20 | 1.45 | |
Cilinder Afdekkap | ||||
45 | 6698871 | 4.20 | 5.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
46 | 6699180 | |||
Plug Cap | ||||
47 | 6698548 | 2.10 | 2.54 | |
Cord Insulation Tube | ||||
48 | 6699175 | 1.20 | 1.45 | |
Bobine | ||||
49 | 6698602 | 39.88 | 48.25 | |
Ignition Coil Ass'y | ||||
49A | 6600890 | 30.80 | 37.27 | |
Bougie Bmr7a | ||||
50A | 6699316 | 8.91 | 10.78 | |
Bougie (oud 6685052) | ||||
50A | 6699322 | 2.48 | 2.99 | |
Cilinder | ||||
51 | 6698597 | 30.53 | 36.94 | |
Cover Packing | ||||
52 | 6696534 | 1.05 | 1.27 | |
Intake Cover (a) | ||||
53 | 6696535 | 1.05 | 1.27 | |
Seal Lock Screw M4x10 | ||||
54 | 6696835 | 1.20 | 1.45 | |
Hitteschild | ||||
55 | 6698617 | 2.10 | 2.54 | |
Uitlaat | ||||
56 | 6698631 | 32.31 | 39.10 | |
Ring M6 (10 Stuks) | ||||
57 | 949432 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
58 | 6696819 | |||
Intake Cover (b) | ||||
59 | 6696536 | 1.05 | 1.27 | |
Zuiger Pin | ||||
60 | 6696944 | 3.33 | 4.02 | |
Zuiger | ||||
61 | 6696531 | 6.88 | 8.32 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
62 | 6698386 | |||
Cylinder Packing | ||||
63 | 6696530 | 1.05 | 1.27 | |
Zuiger Ring | ||||
64 | 6696532 | 2.10 | 2.54 | |
Piston Pin Circlip (old 039-00601-20) | ||||
65 | 6684590 | 2.15 | 2.60 | |
Moer | ||||
66 | 6696879 | 1.05 | 1.27 | |
Ring D7 | ||||
67 | 6696880 | 1.05 | 1.27 | |
Starter Pawl | ||||
68 | 6698603 | 1.20 | 1.45 | |
Veer | ||||
69 | 6685335 | 1.05 | 1.27 | |
Magneto Rotor | ||||
70 | 6698601 | 13.80 | 16.70 | |
Retaining Ring D4 | ||||
71 | 6685336 | 1.05 | 1.27 | |
Crank Case Ass'y (b) | ||||
72 | 6698872 | 16.09 | 19.47 | |
Olie Keerring | ||||
73 | 6684607 | 4.29 | 5.19 | |
Kogellager 6001 C3 | ||||
74 | 6684608 | 3.80 | 4.60 | |
Shim | ||||
75 | 6696946 | 1.68 | 2.03 | |
Shim | ||||
76 | 6696945 | 1.68 | 2.03 | |
Krukas | ||||
77 | 6699043 | 31.76 | 38.43 | |
Crank Case Ass'y (a) | ||||
78 | 6698729 | 18.84 | 22.79 | |
Crank Case Packing | ||||
79 | 6696539 | 1.05 | 1.27 | |
Knock Pin 4x12 | ||||
80 | 6696947 | 1.05 | 1.27 | |
Clutch (b) | ||||
81 | 6699173 | 7.50 | 9.08 | |
Clutch Drum | ||||
82 | 6699040 | 9.60 | 11.62 | |
Kogellager 6002zc3 | ||||
83 | 6698740 | 4.20 | 5.08 | |
Veerring D15 (10 Stuks) | ||||
84 | 939544 | 2.13 | 2.57 | |
GREASE NIPPLE COMP. (OLD 300-32250-80) | ||||
85 | 6688643 | 1.15 | 1.39 | |
Tapschroef D5x20 Zwart | ||||
86 | 302089 | 1.05 | 1.27 | |
Muffler Protector | ||||
87 | 6698876 | 16.78 | 20.30 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
88 | 887021 | |||
Tail Pipe | ||||
89 | 6698782 | 4.20 | 5.08 | |
Fixation Plate (a) | ||||
90 | 6698634 | 2.10 | 2.54 | |
Machineschroef M4x12 Zwart | ||||
91A | 935196 | 1.04 | 1.26 | |
Fixation Plate (b) | ||||
92 | 6699073 | 1.04 | 1.26 | |
Hex. Hole Bolt 6x18/s (old 994-61060-184) | ||||
93 | 6695495 | 1.15 | 1.39 | |
Tapping Screw D4.5x16 | ||||
95 | 6698878 | 1.20 | 1.45 | |
Plate (old 795-04063-20) | ||||
96 | 6685189 | 1.15 | 1.39 | |
Starthendel | ||||
97 | 6693227 | 3.30 | 3.99 | |
Starter Rope (old 783-06097-20/6693174) | ||||
98 | 6693168 | 2.31 | 2.80 | |
Hex. Socket Hd. Bolt M5x20 (w/button) | ||||
99 | 6698988 | 1.20 | 1.45 | |
Recoil Spring (old 780-06097-20/6697591) | ||||
100A | 6684675 | 11.55 | 13.98 | |
Starter Rope Reel (old 774-0651h-20) | ||||
101 | 6693072 | 5.11 | 6.19 | |
Damper Spring (old 758-01761-20) | ||||
102 | 6685183 | 4.45 | 5.38 | |
CAM PLATE (OLD 759-0174M-20) | ||||
103 | 6685182 | 3.30 | 3.99 | |
SET SCREW (OLD 839-03045-20) | ||||
104 | 6684679 | 2.15 | 2.60 | |
Niet meer leverbaar, geen vervanging | ||||
105 | 6698622 | |||
Luchtkeerschot | ||||
106 | 6698624 | 1.20 | 1.45 | |
Niet meer leverbaar, geen vervanging | ||||
107 | 6698402 | |||
Tank Cap Chain | ||||
108 | 6698732 | 1.20 | 1.45 | |
Niet meer leverbaar, geen vervanging | ||||
109 | 6698931 | |||
Brandstofleiding | ||||
110 | 6698873 | 5.10 | 6.17 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
111 | 6698875 | |||
Clip | ||||
113 | 6696949 | 1.68 | 2.03 | |
Pomp Filter | ||||
114 | 6698874 | 12.00 | 14.52 | |
Cushion Rubber | ||||
115 | 6698615 | 2.10 | 2.54 | |
Tank | ||||
116 | 6698613 | 5.70 | 6.90 | |
Screw (b) | ||||
119 | 6600883 | 1.95 | 2.36 | |
Screw (c) | ||||
120 | 6600884 | 2.85 | 3.45 | |
Primer Pump | ||||
121 | 6600889 | 14.85 | 17.97 | |
Pump Body Ass'y | ||||
122 | 6600876 | 7.95 | 9.62 | |
Pump Packing | ||||
123 | 6600879 | 5.40 | 6.53 | |
Pump Diaphragm | ||||
124 | 6600880 | 3.15 | 3.81 | |
Inlet Screen (oud 578-25007-20) | ||||
125 | 6684700 | 4.29 | 5.19 | |
Pump Cover | ||||
126 | 6600877 | 5.55 | 6.72 | |
High Speed Needle Ass'y | ||||
127 | 6600887 | 14.03 | 16.97 | |
Metaring Lever Spring | ||||
128 | 6600885 | 2.85 | 3.45 | |
Hinge Pin (old 605-25001-20) | ||||
129 | 6685219 | 1.15 | 1.39 | |
Metaring Diaphragm Ass'y | ||||
130 | 6600881 | 15.26 | 18.47 | |
Diaphragm Cover (old 476-25004-20) | ||||
131 | 6685222 | 4.45 | 5.38 | |
Swivel (oud 539-25120-20) | ||||
132 | 6684697 | 6.44 | 7.79 | |
Throttle Valve Ass'y | ||||
133 | 6600878 | 28.33 | 34.27 | |
Stop Ring (oud 489-25100-20) | ||||
134 | 6684696 | 2.15 | 2.60 | |
Washer | ||||
135 | 6600886 | 2.85 | 3.45 | |
Needle Valve (old 603-25012-20) | ||||
136 | 6685215 | 5.28 | 6.38 | |
Screw (a) | ||||
137 | 6600882 | 1.95 | 2.36 | |
Metaring Lever Spring | ||||
138 | 6600888 | 4.20 | 5.08 | |
Niet meer leverbaar, geen vervanging | ||||
139 | 6685220 | |||
Carburetor Ass'y Wyga-1 | ||||
140 | 6600875 | 35.20 | 42.59 | |
Hex. Socket Hd. Bolt (w/flange) M6x32 | ||||
141 | 6698814 | 1.20 | 1.45 | |
Front Handle | ||||
142 | 6698776 | 7.35 | 8.89 | |
Frame | ||||
144 | 6698777 | 13.35 | 16.15 | |
Damper | ||||
146 | 6698778 | 1.20 | 1.45 | |
Handle (a) | ||||
147 | 6698880 | 8.10 | 9.80 | |
Flexible Shaft | ||||
148 | 6698945 | 13.80 | 16.70 | |
Spring (a) | ||||
149 | 6696348 | 1.05 | 1.27 | |
Lock Lever | ||||
150 | 6699055 | 1.04 | 1.26 | |
Regulateur | ||||
151 | 6699053 | 1.04 | 1.26 | |
Schakelaar Blokkering | ||||
152 | 6696344 | 1.05 | 1.27 | |
Throttle Lever Spring | ||||
153 | 6696345 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
154 | 6696940 | |||
Handle (b) | ||||
155 | 6699051 | 3.60 | 4.36 | |
Tapschroef D4x16 Met Ring Zwart | ||||
156 | 305812 | 1.04 | 1.26 | |
Gaskabel | ||||
157 | 6698627 | 2.10 | 2.54 | |
Protection Tube | ||||
158 | 6698738 | 1.20 | 1.45 | |
Stop Switch Cord | ||||
159 | 6699058 | 1.04 | 1.26 | |
Stop Switch Cord | ||||
160 | 6699059 | 1.20 | 1.45 | |
Hex. Socket Hd. Bolt (w/flange) M6x22 | ||||
161 | 6698815 | 1.20 | 1.45 | |
Niet meer leverbaar, geen vervanging | ||||
162 | 6696359 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
163 | 6698766 | |||
Ring | ||||
164 | 6684639 | 2.15 | 2.60 | |
U-nut M5 | ||||
165 | 6699108 | 1.65 | 2.00 | |
Flensmoer | ||||
165A | 6695170 | 1.15 | 1.39 | |
Support Plate | ||||
169A | 6699064 | 1.04 | 1.26 | |
Support Plate | ||||
169B | 6600892 | 1.43 | 1.72 | |
Ring M6 (10 Stuks) | ||||
170 | 949432 | 1.05 | 1.27 | |
Veerhouder | ||||
171 | 6698779 | 2.10 | 2.54 | |
Hex. Socket Hd. Bolt (w/flange) M5x10 | ||||
172 | 6698781 | 1.20 | 1.45 | |
Anti-trilveer | ||||
173A | 6600480 | 2.70 | 3.27 | |
Blade Ass'y 780mm | ||||
174A | 6600410 | 77.00 | 93.17 | |
Blade Ass'y 620mm (old 6699061) | ||||
174A | 6600398 | 65.86 | 79.69 | |
Blade Ass'y 780mm | ||||
174B | 6600453 | 77.00 | 93.17 | |
Blade Ass'y 620mm | ||||
174B | 6600451 | 65.86 | 79.69 | |
Cutter Ass'y (780mm) | ||||
174C | 6600894 | 144.65 | 175.03 | |
Cutter Ass'y (660mm) | ||||
174C | 6600893 | 123.89 | 149.90 | |
Hex. Socket Hd. Bolt M5x8 (w/flange) | ||||
175 | 6699065 | 1.04 | 1.26 | |
Guard Plate | ||||
176 | 6699062 | 1.04 | 1.26 | |
Guard Plate (old 135-33191-20) | ||||
176A | 6687275 | 2.31 | 2.80 | |
Hex. Socket Hd. Bolt M6x25 (w/button) | ||||
177 | 6699113 | 1.65 | 2.00 | |
Hex. Hole Flush Bolt 6x25 (old 990-52060-255) | ||||
177A | 6695075 | 1.15 | 1.39 | |
Ring (a) | ||||
178 | 6699114 | 1.04 | 1.26 | |
Washer M7 | ||||
179 | 6699111 | 1.04 | 1.26 | |
Ring | ||||
179A | 6687187 | 1.15 | 1.39 | |
Shoulder Button Bolt M5x25 | ||||
180 | 6699109 | 1.65 | 2.00 | |
Bout | ||||
180A | 6687158 | 1.15 | 1.39 | |
Shoulder Button Bolt M5x31 | ||||
181 | 6699179 | 2.10 | 2.54 | |
Blade Case (for 620mm) | ||||
182 | 6698948 | 4.20 | 5.08 | |
Blade Case (for 780mm) | ||||
182 | 6698785 | 4.20 | 5.08 | |
Tandwielkast (a) | ||||
183 | 6699074 | 37.54 | 45.42 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
184 | 6698772 | |||
Hex. Socket Hd. Bolt M6x25 (w/button) | ||||
185 | 6699113 | 1.65 | 2.00 | |
Hex. Hole Flush Bolt 6x25 (old 990-52060-255) | ||||
185A | 6695075 | 1.15 | 1.39 | |
Guide Plate (b) (old 6699063) | ||||
186A | 6600418 | 1.20 | 1.45 | |
Cam Rod | ||||
187 | 6698987 | 2.10 | 2.54 | |
Tandwiel | ||||
188 | 6699066 | 17.05 | 20.63 | |
Felt Packing (b) | ||||
189 | 6699068 | 1.04 | 1.26 | |
Felt Packing (c) | ||||
190 | 6699067 | 1.04 | 1.26 | |
Gear Case Packing | ||||
191 | 6699042 | 1.04 | 1.26 | |
Tandwielkast (b) | ||||
192 | 6699071 | 10.50 | 12.70 | |
Hex. Socket Hd. Bolt M5x14 (w/sp.washer) | ||||
193 | 6699069 | 1.04 | 1.26 | |
Lower Plate | ||||
195 | 6600013 | 10.05 | 12.16 | |
Protection Plate | ||||
195A | 6601209 | 13.86 | 16.77 | |
Protection Plate | ||||
195A | 6601210 | 13.86 | 16.77 | |
Geleidingsplaat 620mm | ||||
196 | 6600012 | 9.45 | 11.43 | |
Cutter Guide 845l M6 (old 122-33191-20) | ||||
196A | 6687144 | 26.16 | 31.66 | |
Cutter Guide 734l M6 (old 122-33248-20) | ||||
196A | 6687147 | 26.16 | 31.66 | |
Hedge Trimmer Blade (d) 780 Mm | ||||
197 | 6600016 | 22.83 | 27.62 | |
Hedge Trimmer Blade (c) 620 Mm | ||||
197 | 6600014 | 22.83 | 27.62 | |
Hedge Trimmer Blade (c) 620 Mm | ||||
197A | 6600452 | 22.83 | 27.62 | |
Hedge Trimmer Blade (d) 780mm | ||||
197A | 6600454 | 22.83 | 27.62 | |
Bovenmes (a) | ||||
197B | 6687092 | 60.35 | 73.02 | |
Bovenmes (a) | ||||
197B | 6687086 | 48.25 | 58.38 | |
Mes Geleidingsplaat 780 Mm | ||||
198 | 6600361 | 5.10 | 6.17 | |
Mes Geleidingsplaat 620 Mm | ||||
198 | 6600360 | 4.35 | 5.26 | |
Ring (b) | ||||
199 | 6699112 | 1.04 | 1.26 | |
Geleidingsplaat | ||||
200 | 6600362 | 2.10 | 2.54 | |
Carbureteur Pakking | ||||
201 | 6698405 | 2.10 | 2.54 | |
Carburetor Heat Panel Ass'y | ||||
202 | 6600891 | 3.15 | 3.81 | |
Spacer | ||||
203 | 6600895 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
501 | 6698756 | |||
Bottom Cover Set | ||||
601 | 6600487 | 17.05 | 20.63 | |
Bottom Cover (c) Ass'y | ||||
602 | 6600481 | 10.95 | 13.25 | |
Sealing Sponge (a) | ||||
603 | 6600482 | 1.20 | 1.45 | |
Sealing Sponge (e) | ||||
604 | 6600483 | 2.10 | 2.54 | |
Sealing Sponge (f) | ||||
605 | 6600484 | 1.04 | 1.26 | |
Sealing Sponge (g) | ||||
606 | 6600485 | 1.04 | 1.26 | |
Heat Protection Panel | ||||
607 | 6600486 | 2.70 | 3.27 |
