Hikoki TCH22EPAP tekeningen en onderdelen

Zoek naar onderdelen:
Hikoki
Exact typenummer:
TCH22EPAP

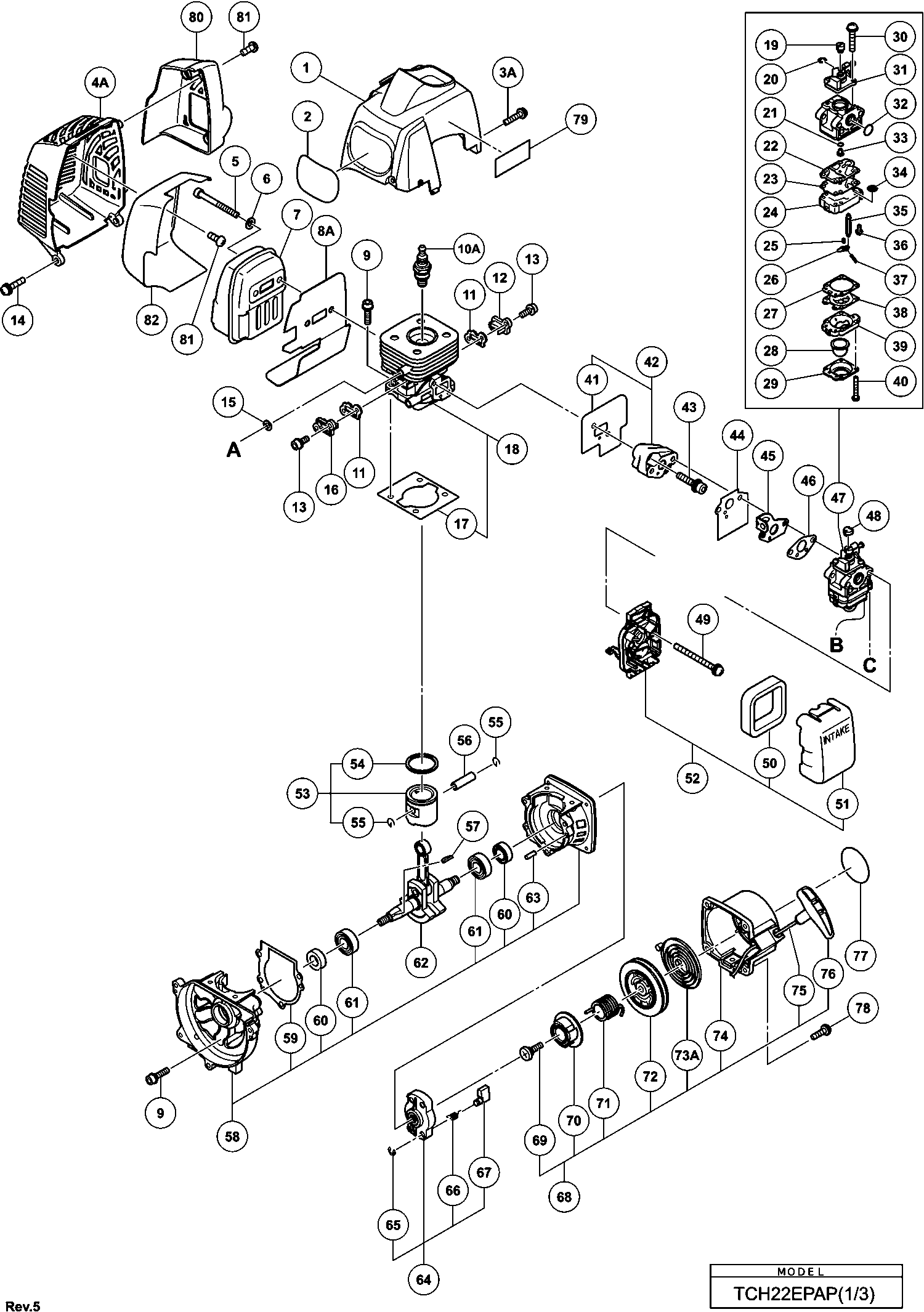

Tekeningen van de HIKOKI TCH22EPAP

Onderdelen lijst van de HIKOKI TCH22EPAP

Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal te selecteren en daarna de knop erachter te klikken. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop "Uw winkelwagen" klikken. De prijzen hieronder zijn inclusief btw. Het exacte btw bedrag wordt in de winkelwagen berekend op basis van het land waarin u het pakket wenst te ontvangen.
Niet meer leverbaar
16697680Niet meer leverbaar
Niet meer leverbaar
26697961Niet meer leverbaar
Screw M4 (black)
3A6699780Screw M4 (black)€ 1.00
Muffler Protector Since 11 2013
4A6600337Muffler Protector Since 11 2013€ 9.15
Hex. Hole Bolt M6x55 (old 990-51060-553/6696819)
56684638Hex. Hole Bolt M6x55 (old 990-51060-553/6696819)€ 2.08
Ring
66684639Ring€ 2.08
Muffler
76699935Muffler€ 41.29
Hitteschild
8A6600320Hitteschild€ 1.31
Hex. Hole Bolt M5x20/s (old 994-61050-205/305583/6
96695491Hex. Hole Bolt M5x20/s (old 994-61050-205/305583/6€ 1.11
Bougie Bmr7a
10A6699316Bougie Bmr7a€ 8.63
Niet meer leverbaar
116696922Niet meer leverbaar
Intake Cover (a)
126696535Intake Cover (a)€ 1.02
Hex. Hole Bolt 4x12ws (old 994-64040-125)
136695507Hex. Hole Bolt 4x12ws (old 994-64040-125)€ 1.11
Screw 5x16/ps (old 994-15050-162)
146695386Screw 5x16/ps (old 994-15050-162)€ 1.11
Ring (old 182-0186a-20)
156684600Ring (old 182-0186a-20)€ 2.08
Intake Cover (b)
166696536Intake Cover (b)€ 1.02
Niet meer leverbaar
176696920Niet meer leverbaar
Niet meer leverbaar
186697962Niet meer leverbaar
Swivel (oud 539-25120-20)
196684697Swivel (oud 539-25120-20)€ 6.23
Stop Ring (oud 489-25100-20)
206684696Stop Ring (oud 489-25100-20)€ 2.08
O-RING (OUD 550-25100-20)
216684695O-RING (OUD 550-25100-20)€ 4.15
Pump Gasket (old 577-25292-20 & 6696321)
226684692Pump Gasket (old 577-25292-20 & 6696321)€ 28.25
Pump Diaphragm (old 576-25100-20 & 6696325)
236684693Pump Diaphragm (old 576-25100-20 & 6696325)€ 8.30
Pump Body
246699942Pump Body€ 13.92
Metealing Lever Spring
256696323Metealing Lever Spring€ 4.48
Control Lever (old 473-25001-20)
266685217Control Lever (old 473-25001-20)€ 3.19
Diaphragm Gasket (oud 475-25153-20)
276684691Diaphragm Gasket (oud 475-25153-20)€ 8.30
Priming Body (oud 447-25108-20)
286684689Priming Body (oud 447-25108-20)€ 6.23
Diaphragm Cover (oud 476-25151-20)
296684688Diaphragm Cover (oud 476-25151-20)€ 8.30
Throttle Set Screw (old 548-25140-20)
306684698Throttle Set Screw (old 548-25140-20)€ 4.15
Throttle Valve Comp. (old 488-25145-80)
316684883Throttle Valve Comp. (old 488-25145-80)€ 18.15
Niet meer leverbaar
326695670Niet meer leverbaar
Main Jet #32
336699943Main Jet #32€ 4.95
Inlet Screen (oud 578-25007-20)
346684700Inlet Screen (oud 578-25007-20)€ 4.15
Needle Valve (old 603-25012-20)
356685215Needle Valve (old 603-25012-20)€ 5.11
Niet meer leverbaar
366691305Niet meer leverbaar
Hinge Pin (old 605-25001-20)
376685219Hinge Pin (old 605-25001-20)€ 1.11
Metering Diaphragm (old 474-25601-20)
386684690Metering Diaphragm (old 474-25601-20)€ 17.42
Priming Pump Comp. (oud 442-25151-80)
396684687Priming Pump Comp. (oud 442-25151-80)€ 15.81
Set Screw (old 548-25151-20 & 6696324)
406684699Set Screw (old 548-25151-20 & 6696324)€ 2.08
Niet meer leverbaar
416696933Niet meer leverbaar
Niet meer leverbaar
426699016Niet meer leverbaar
Seal Lock Hex. Socket Bolt M5x25 (w/washers)
436698844Seal Lock Hex. Socket Bolt M5x25 (w/washers)€ 1.16
Carburetor Gasket (old 402-0656a-20)
446684616Carburetor Gasket (old 402-0656a-20)€ 2.08
Throttle Wire Fixing Plate (old 878-06620-20)
456684629Throttle Wire Fixing Plate (old 878-06620-20)€ 4.15
CARBURETOR GASKET (OLD 402-0602K-21/6689836)
466684615CARBURETOR GASKET (OLD 402-0602K-21/6689836)€ 2.08
Carburetor Ass'y
476698960Carburetor Ass'y€ 38.95
Swivel Cap (old 560-07120-21/6684628)
486691337Swivel Cap (old 560-07120-21/6684628)€ 1.11
Plus Screw 5x60ws (old 994-16050-601)
496695431Plus Screw 5x60ws (old 994-16050-601)€ 1.11
Luchtfilter Element
506690347Luchtfilter Element€ 4.31
Air Cleaner Cap (old 424-00025-20)
516690139Air Cleaner Cap (old 424-00025-20)€ 4.31
Luchtfilter
526698961Luchtfilter€ 5.28
Niet meer leverbaar
536697682Niet meer leverbaar
Piston Ring (old 041-00601-21/ 6686117)
546686118Piston Ring (old 041-00601-21/ 6686117)€ 4.31
Piston Pin Circlip (old 039-00601-20)
556684590Piston Pin Circlip (old 039-00601-20)€ 2.08
Zuiger Pin
566696944Zuiger Pin€ 3.22
Woodruff Key 3x13x4.5 (oud 068-10100-20)
576684899Woodruff Key 3x13x4.5 (oud 068-10100-20)€ 2.08
Niet meer leverbaar
586697686Niet meer leverbaar
Niet meer leverbaar
596696925Niet meer leverbaar
Olie Keerring
606684607Olie Keerring€ 4.15
Kogellager 6001 C3
616684608Kogellager 6001 C3€ 3.68
Niet meer leverbaar
626699017Niet meer leverbaar
Knock Pin 4x12 (old 999-05041-203)
636695521Knock Pin 4x12 (old 999-05041-203)€ 1.11
Starter Pulley Ass'y (old 798-0651h-90)
646684681Starter Pulley Ass'y (old 798-0651h-90)€ 12.78
D4e Retaining Ring (old 993-55040-001)
656685101D4e Retaining Ring (old 993-55040-001)€ 1.11
Starter Pawl Spring (old 790-06097-20)
666684684Starter Pawl Spring (old 790-06097-20)€ 4.15
Starter Pawl (old 788-0651h-20)
676684685Starter Pawl (old 788-0651h-20)€ 4.15
SET SCREW (OLD 839-03045-20)
696684679SET SCREW (OLD 839-03045-20)€ 2.08
Cam Plate (old 759-0651h-20)
706684678Cam Plate (old 759-0651h-20)€ 6.23
Dumper Spring (old 758-0651h-20)
716684677Dumper Spring (old 758-0651h-20)€ 8.30
Recoil Spring (old 780-06097-20/6697591)
73A6684675Recoil Spring (old 780-06097-20/6697591)€ 11.18
Recoil Starter Body Comp. (old 772-07350-80)
746684673Recoil Starter Body Comp. (old 772-07350-80)€ 18.45
Starthendel
766684680Starthendel€ 2.08
Screw 4x16/ps (old 994-15040-162)
786695374Screw 4x16/ps (old 994-15040-162)€ 1.11
Muffler Rear Cover
806600339Muffler Rear Cover€ 4.50
Tapping Screw D4x10
816600325Tapping Screw D4x10€ 1.00
Muffler Heat Cover Since 11 2013
826600340Muffler Heat Cover Since 11 2013€ 5.23
Tapping Screw D4
1016697190Tapping Screw D4€ 1.00
Handle (b)
1026696487Handle (b)€ 3.34
Lock Lever
1036696490Lock Lever€ 1.00
Lever
1046696488Lever€ 1.00
Spring
1056698819Spring€ 1.00
STOP SWITCH (OLD 170-04063-80)
1066685239STOP SWITCH (OLD 170-04063-80)€ 3.19
Stop Switch Cord
1076698820Stop Switch Cord€ 2.71
Protection Tube
1086698822Protection Tube€ 1.00
Throttle Wire
1096698821Throttle Wire€ 3.99
Handle (a)
1106696486Handle (a)€ 3.34
Hex. Hole Bolt M5x12/s (old 994-61050-124)
1116684667Hex. Hole Bolt M5x12/s (old 994-61050-124)€ 2.08
Hex. Hole Bolt M5x25/s (old 994-16050-252/790275)
1126684709Hex. Hole Bolt M5x25/s (old 994-16050-252/790275)€ 2.08
Anti-viberatie rubber
1136684666Anti-viberatie rubber€ 4.15
Pipe Holder (a)
1146698643Pipe Holder (a)€ 2.03
Pipe Holder (b)
1156698644Pipe Holder (b)€ 2.03
Anti-viberatie rubber
1166684665Anti-viberatie rubber€ 4.15
Clutch Drum Comp. (old 289-52200-80)
1186684663Clutch Drum Comp. (old 289-52200-80)€ 18.45
Step Bolt (old 357-00601-20)
1196689627Step Bolt (old 357-00601-20)€ 1.11
Ring
1206684648Ring€ 2.08
Clutch Plate A (old 348-0602r-20)
1216689528Clutch Plate A (old 348-0602r-20)€ 1.11
Clutch Set
1226697655Clutch Set€ 6.55
Niet meer leverbaar
1236697619Niet meer leverbaar
Nut M8 (old 991-01080-011/327325/332299/726603)
1246684612Nut M8 (old 991-01080-011/327325/332299/726603)€ 2.08
Ring M8 (old 992-01080-011)
1256684611Ring M8 (old 992-01080-011)€ 2.08
Hex. Hole Bolt 4x18ws (old 994-64040-185)
1266695508Hex. Hole Bolt 4x18ws (old 994-64040-185)€ 1.11
Bobine
1276699286Bobine€ 36.46
Niet meer leverbaar
128A6601421Niet meer leverbaar
Metal Fitting Of Plug Cap
1296699933Metal Fitting Of Plug Cap€ 1.60
Cord
1306698992Cord€ 1.91
Cord
1316697690Cord€ 1.91
Vliegwiel
1326699289Vliegwiel€ 24.89
Stop Ring C-12 Outer
1336684664Stop Ring C-12 Outer€ 2.08
Tapping Screw D4.5x16 (old 990-72045-164/790451)
1346684636Tapping Screw D4.5x16 (old 990-72045-164/790451)€ 2.08
Niet meer leverbaar
1356698970Niet meer leverbaar
Fuel Pipe 3x5x90 (old 700-03005-09) New
1366692358Fuel Pipe 3x5x90 (old 700-03005-09) New€ 1.11
Return Grommet (old 6684627)
1376697846Return Grommet (old 6684627)€ 1.00
Tank Dop Compleet
138A6698402Tank Dop Compleet€ 4.07
Niet meer leverbaar
1396684625Niet meer leverbaar
Tank For Usa
1406696552Tank For Usa€ 22.09
Niet meer leverbaar
1416684620Niet meer leverbaar
Clip.6.3 Dia. (old 680-00731-20)
1426684619Clip.6.3 Dia. (old 680-00731-20)€ 2.08
Stand
1436696556Stand€ 2.03
Flange Bolt
1446696557Flange Bolt€ 1.02
Nut 6 Ups-p (old 991-87060-001 & 6698766)
1616695175Nut 6 Ups-p (old 991-87060-001 & 6698766)€ 1.11
Ring
1626684639Ring€ 2.08
Support Plate (old 462-32286-20)
1636690744Support Plate (old 462-32286-20)€ 10.87
Hex. Hole Bolt 6x12 (old 990-53060-125)
1646695078Hex. Hole Bolt 6x12 (old 990-53060-125)€ 1.11
Ring
1656684822Ring€ 2.08
GREASE NIPPLE COMP. (OLD 300-32250-80)
1666688643GREASE NIPPLE COMP. (OLD 300-32250-80)€ 1.11
Afdicht Rubber
1676686659Afdicht Rubber€ 1.11
Plus Bolt 6x14 (old 990-23060-141)
1686695016Plus Bolt 6x14 (old 990-23060-141)€ 1.11
Waarschuwingssticker (a)
1706694538Waarschuwingssticker (a)€ 2.03
Hex. Hole Bolt 4x8 (old 990-51040-085)
1716695035Hex. Hole Bolt 4x8 (old 990-51040-085)€ 1.11
Gear Case Cover A (old 327-32280-20)
1726689167Gear Case Cover A (old 327-32280-20)€ 1.11
Handle (old 210-32286-20)
1736688089Handle (old 210-32286-20)€ 4.31
Hex Hole Button Screw 6x15 (old 990-53060-153)
1746695079Hex Hole Button Screw 6x15 (old 990-53060-153)€ 1.11
Kogellager 608ddmc2eps2s
175608DDMKogellager 608ddmc2eps2s€ 5.37
STOP RING C-22, INNER (OLD 993-51022-002)
1766695293STOP RING C-22, INNER (OLD 993-51022-002)€ 1.11
Gear Shaft
1776698957Gear Shaft€ 43.78
Kogellager 608vv
178333945Kogellager 608vv€ 1.74
Front Handle (old 210-33160-22/6688095/6688094)
1846688096Front Handle (old 210-33160-22/6688095/6688094)€ 7.50
Hex. Hole Bolt 5x55 (old 990-51050-553)
1866695056Hex. Hole Bolt 5x55 (old 990-51050-553)€ 1.11
Ring 5 (old 992-10050-062)
1876684834Ring 5 (old 992-10050-062)€ 2.08
Ring M5 (oud 992-01050-061)
1886684918Ring M5 (oud 992-01050-061)€ 2.08
HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254)
1896684714HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254)€ 2.08
Ring
1906695194Ring€ 1.11
Bracket A (old 215-32243-20)
1916688103Bracket A (old 215-32243-20)€ 2.24
Level Mark (old 923-33700-20)
1926684851Level Mark (old 923-33700-20)€ 2.08
Main Pipe L=945
1956699930Main Pipe L=945€ 31.48
Main Pipe L=600
1956699931Main Pipe L=600€ 27.38
Drive Shaft 633l (old 343-32243-20)
1966689439Drive Shaft 633l (old 343-32243-20)€ 12.46
Drive Shaft, 978l (old 343-32292-20)
1966689440Drive Shaft, 978l (old 343-32292-20)€ 14.21
Cap (a)
1986698515Cap (a)€ 2.03
Hex. Hole Bolt 5x10 (old 990-51050-103)
1996695042Hex. Hole Bolt 5x10 (old 990-51050-103)€ 1.11
Afdicht Rubber
2006686669Afdicht Rubber€ 1.11
ANGLE LIMITTER (OLD 222-32286-20)
2016688159ANGLE LIMITTER (OLD 222-32286-20)€ 2.24
Handle Knob A Comp. (old 512-32286-80)
2026691200Handle Knob A Comp. (old 512-32286-80)€ 3.19
Gear Case A,24 Dia (old 300-32287-21)
2036688653Gear Case A,24 Dia (old 300-32287-21)€ 29.28
Hex. Hole Bolt M5x25/s (old 994-16050-252/790275)
2046684709Hex. Hole Bolt M5x25/s (old 994-16050-252/790275)€ 2.08
Pinion
2056698958Pinion€ 13.26
STOP RING S-12, OUTER (OLD 993-52012-002)
2076695302STOP RING S-12, OUTER (OLD 993-52012-002)€ 1.11
Stop Ring C-24.inner (old 993-51024-002)
2086684732Stop Ring C-24.inner (old 993-51024-002)€ 2.08
Cutter Cover (old 138-33168-20)
2116687301Cutter Cover (old 138-33168-20)€ 8.14
Protection Plate
212A6601208Protection Plate€ 13.42
Cutter Guide 625.5mm (old 122-32286-21)
2136687125Cutter Guide 625.5mm (old 122-32286-21)€ 23.43
Cutter (old 120-32287-21/6696516)
2146687079Cutter (old 120-32287-21/6696516)€ 44.81
Ring
2156687187Ring€ 1.11
Bout
2166687162Bout€ 1.11
Flensmoer
2176695170Flensmoer€ 1.11
Bracket B (old 216-32243-20/6686103)
2186688104Bracket B (old 216-32243-20/6686103)€ 3.19
Hex.nut 6 (old 6684792/991-01060-041/790444)
2196684835Hex.nut 6 (old 6684792/991-01060-041/790444)€ 2.08
Niet meer leverbaar
2206685075Niet meer leverbaar
Spacer (old 296-32286-20)
2216688633Spacer (old 296-32286-20)€ 1.11
Hex. Hole Flush Bolt 6x25 (old 990-52060-255)
2226695075Hex. Hole Flush Bolt 6x25 (old 990-52060-255)€ 1.11
Afdicht Rubber
2236686647Afdicht Rubber€ 1.11
Cam-rod Holding Plate (old 105-32280-20)
2246686826Cam-rod Holding Plate (old 105-32280-20)€ 1.11
Hex. Hole Bolt 4x10s (old 994-61040-104)
2256695484Hex. Hole Bolt 4x10s (old 994-61040-104)€ 1.11
Bout
2266687158Bout€ 1.11
Stop Ring E-6 (old 993-55060-000)
2276695310Stop Ring E-6 (old 993-55060-000)€ 1.11
Gear
2286698959Gear€ 21.08
STOP RING C-26, INNER (OLD 993-51026-002)
2296695294STOP RING C-26, INNER (OLD 993-51026-002)€ 1.11
Kogellager
2306695525Kogellager€ 6.70
Hex Hole Flush Screw 6x16 (old 990-52060-165)
2316695073Hex Hole Flush Screw 6x16 (old 990-52060-165)€ 1.11
Afdicht Rubber
2326686666Afdicht Rubber€ 1.11
Cam-rod Guide Plate (old 075-32280-20)
2336686611Cam-rod Guide Plate (old 075-32280-20)€ 1.11
Cam Shaft Comp. (old 100-32282-81 & 6686789)
2356686790Cam Shaft Comp. (old 100-32282-81 & 6686789)€ 34.99
Niet meer leverbaar
2366698772Niet meer leverbaar
Gear Case Cover (b)
2376699737Gear Case Cover (b)€ 19.47
Hex. Hole Bolt M4x12/s (old 994-61040-124)
2386684595Hex. Hole Bolt M4x12/s (old 994-61040-124)€ 2.08
Special Washer
2396699934Special Washer€ 1.00
Gear Case Packing
2406699733Gear Case Packing€ 1.00
Combi Box Spanner 10x19 ,plus (old 036-29331-50)
5016685997Combi Box Spanner 10x19 ,plus (old 036-29331-50)€ 4.31
Niet meer leverbaar
5026684813Niet meer leverbaar
Niet meer leverbaar
5036684766Niet meer leverbaar
REPAIR KIT (A-1)
6016600043REPAIR KIT (A-1)€ 34.34
Er bevinden zich 0 artikelen in uw winkelwagen.
