Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki TEA500'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

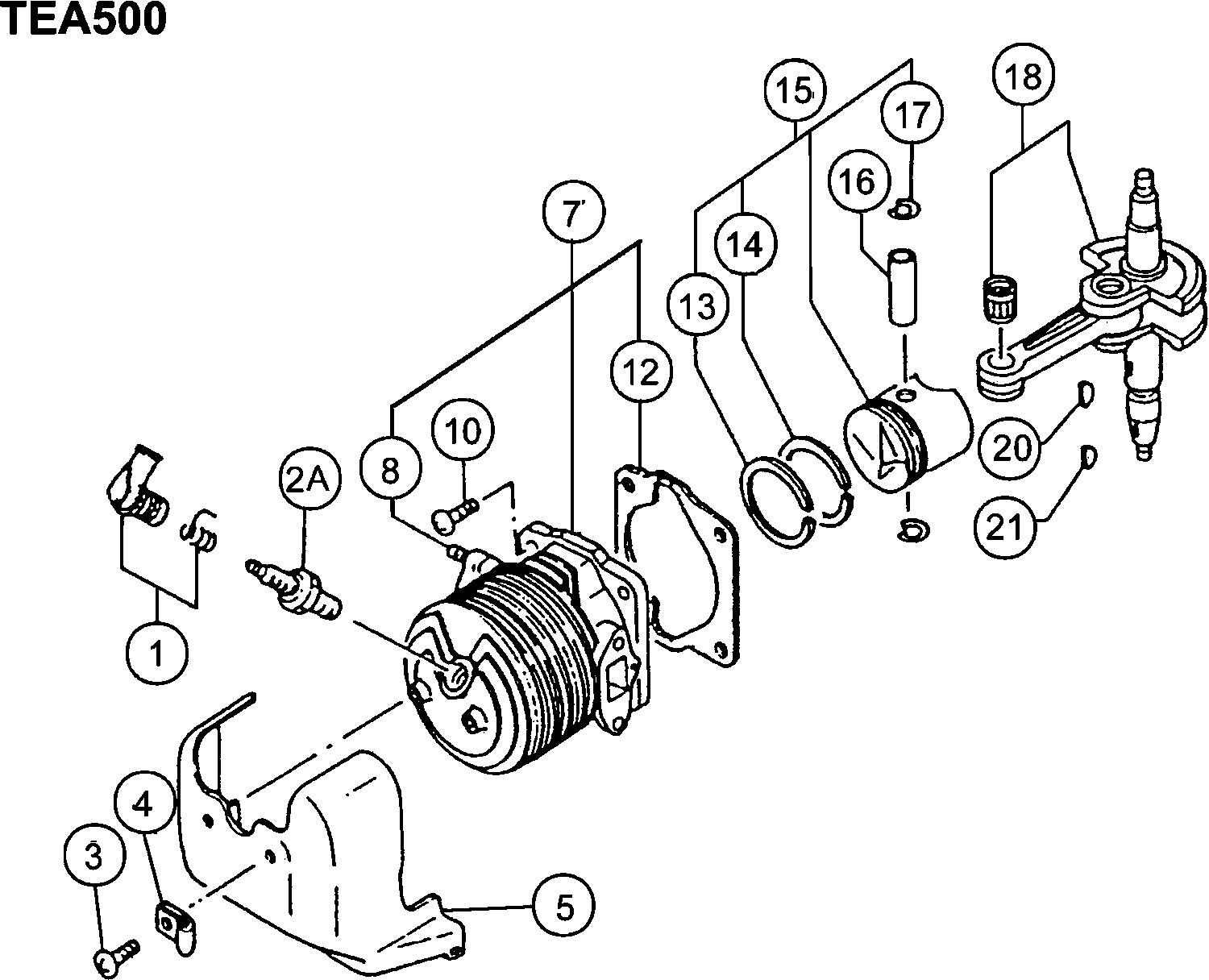

Tekeningen van de Hikoki TEA500

Onderdelen lijst van de Hikoki TEA500

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Spark Plug Cap Ass'y (old 157-01570-90/6687470/668
1 6687468 2.31 2.80
BOUGIE BMR6A
2A 6699315 13.35 16.15
Screw 5x10/p (old 994-13050-101)
3 6695319 1.15 1.39
Cord Clamp L (old 198-11109-20)
4 6688009 1.15 1.39
Cilinder Afdekkap (oud 016-10244-20)
5 6685695 13.53 16.37
Cylinder Set (old 001-10267-90)
7 6685498 96.35 116.58
Stud Bolt 6x22 (old 100-02100-20)
8 6686771 1.15 1.39
Hex. Hole Bolt 6x18/s (old 994-61060-184)
10 6695495 1.15 1.39
Cylinder Gasket (old 017-10200-21/6685751)
12 6685752 1.15 1.39
Piston Ring (old 040-10100-20)
13 6686051 7.10 8.59
Piston Ring (old 041-10100-20)
14 6686133 4.45 5.38
Piston Set Pn (old 030-10266-90) (old 6685903)
15 6685904 34.19 41.37
Piston Pin 10x35 (old 037-10100-20 & 6686012)
16 6686019 2.31 2.80
Piston Pin Circlip (old 039-02000-20)
17 6686029 1.15 1.39
Crank Shaft Comp. (old 046-10244-81)
18 6686224 98.46 119.14
Woodruff Key 3x13x4.5 (oud 068-10100-20)
20 6684899 2.15 2.60
Wood-ruff Key 3x13x5 (old 068-02000-20/790118)
21 6686457 1.15 1.39
Crank Shaft Shim 0.20 (old 071-02007-23)
41 6686472 1.15 1.39
Crank Shaft Shim 0.30 (old 071-02007-24)
41 6686473 1.15 1.39
Small Nut 10 (old 991-11100-013/6695138/790215/669
42 6695139 1.05 1.27
Ring
43 6684820 2.15 2.60
Starter Pulley (old 798-10205-20)
44 6693409 6.93 8.38
Crank Case Ass'y (old 072-10243-91)
47 6686595 66.40 80.34
Crank Case Gasket (old 090-10200-21)
49 6686727 1.15 1.39
Olie Keerring
50 6695641 2.31 2.80
Geen informatie beschikbaar, niet bestelbaar
51 6695557
Geen informatie beschikbaar, niet bestelbaar
52 6695562
Olie Keerring
53 6695648 3.30 3.99
Geen informatie beschikbaar, niet bestelbaar
54 6695499
Drain Gasket (old 727-01040-20)
55 6692685 1.15 1.39
Screw 6x10 (old 990-11060-102)
56 6694926 1.15 1.39
Geen informatie beschikbaar, niet bestelbaar
57 6689682
Governor Shaft Arm (old 367-10250-21)
59 6689679 2.31 2.80
Screw 3x6 (old 990-11030-061)
60 6694855 1.15 1.39
Oil Partition (old 329-10250-21 & 6689174)
61 6689175 1.15 1.39
Screw 4x8 (old 990-11040-081)
62 6694861 1.15 1.39
Governor Ass'y (old 114-10250-91)
63 6687057 22.24 26.91
Governor Plate (old 388-10250-21)
65 6689780 2.31 2.80
Governor Sleeve (old 389-10250-21)
67 6689782 10.23 12.37
Stop Ring C-15, Outer (old 993-50015-002)
68 6695285 1.15 1.39
Governor Cover Gasket (old 385-10250-20)
81 6689775 1.15 1.39
Governor Cover Ass'y (old 384-10243-90)
82 6689771 7.26 8.79
Olie Keerring
83 6695637 3.30 3.99
Screw 4x10 (old 990-11040-101)
84 6694863 1.15 1.39
Magneto Rotor Comp.
85 6699709 45.23 54.72
Ring
86 6695198 1.15 1.39
Nut 10 (l.h. Thread) (old 991-09100-001)
87 6695134 1.15 1.39
Screw 4x22/ws (old 994-16040-226)
89 6695410 1.15 1.39
Bobine (oud 167-21954-90)
93 6695943 44.31 53.62
Ventilatorhuis
95 6687046 26.16 31.66
Grommet (old 202-10200-20)
96 6688040 1.15 1.39
Cord Clamp Comp. (old 198-05015-80/6687996/6688012
97 6688004 1.15 1.39
Screw 6x25/s (old 994-14060-251)
98 6695363 1.15 1.39
Stud Bolt 6x36 (old 100-04001-20)
103 6686772 1.15 1.39
Stop Cord Comp. (old 178-0136m-80)
104 6687826 2.31 2.80
Cord B 135m (old 178-10269-80) New
104A 6696371 3.30 3.99
Inlaatpakking
121 6689899 1.15 1.39
Carburetor Insulator Set (old 404-10262-90)
122 6689980 8.91 10.78
Carburetor Gasket (old 402-01740-20/6689844)
123 6689826 1.15 1.39
Screw 5x24ws (old 994-16050-241)
124 6695423 1.15 1.39
Choke Lever (old 495-04200-20)
125 6691004 1.15 1.39
Cleaner Body Blk (old 423-1024a-20/6690128)
126 6696027 3.30 3.99
Collar 5.8 (old 659-00801-20)
127 6692244 1.15 1.39
Screw 5x55s (old 994-14050-551)
128 6695352 1.15 1.39
Ring 5 (oud 992-00050-011)
130 6684864 2.15 2.60
Sponge (old 446-10244-20)
131 6690366 2.31 2.80
Cleaner Cap (old 424-10244-21)
132 6690158 3.30 3.99
Throttle Rod (old 490-10244-20)
134 6690964 1.15 1.39
Governor Rod Spring (old 376-12121-20)
135 6689714 1.15 1.39
Governor Outer Lever (old 377-10244-20)
136 6689719 2.31 2.80
Governor Spring Lever (old 372-10250-20)
137 6689687 1.15 1.39
Ring
138 6695219 1.15 1.39
Lock Nut M6 (oud 991-01060-013)
139 6684872 2.15 2.60
Screw 4x8/ps (old 994-15040-081)
140 6695368 1.15 1.39
Governor Spring (old 374-10244-20)
141 6689697 1.15 1.39
Geen informatie beschikbaar, niet bestelbaar
142 6693590
Screw 5x10 Ws (old 994-16050-101/6695473)
143 6695413 1.15 1.39
Geen informatie beschikbaar, niet bestelbaar
144 6694056
Throttle Shaft Guide (old 891-10244-20)
145 6694037 3.30 3.99
Step Bolt (old 357-00601-20)
146 6689627 1.15 1.39
Wire Clamp (old 903-10244-20)
147 6694057 1.15 1.39
Screw 5x10 Ws (old 994-16050-101/6695473)
148 6695413 1.15 1.39
U-nut 6 (old 991-74060-010)
149 6695159 1.15 1.39
Carburetor Ass'y, Hda-43a (old 455-25031-91)
150 6690590 106.48 128.83
Carburateurset
150A 6690523 58.39 70.65
Screw 6x8/s (old 994-14060-081)
161 6695356 1.15 1.39
Ring
162 6684639 2.15 2.60
Muffler Protector (old 738-10244-20)
163 6692820 32.21 38.98
Muffler Stay (old 733-10244-20)
164 6692706 2.31 2.80
Screw M6x12/ps (old 994-15060-121)
165 6695399 1.15 1.39
Geen informatie beschikbaar, niet bestelbaar
167 6684792
Ring
168 6695219 1.15 1.39
Muffler Gasket 1.5t (old 737-10100-20)
169 6692746 1.15 1.39
Screw 5x18/ps (old 994-15050-181)
170 6695388 1.15 1.39
Geen informatie beschikbaar, niet bestelbaar
171 6691926
Tank Wht (old 6696381)
173 6601173 11.55 13.98
Tank
173A 6601177 8.58 10.38
Geen informatie beschikbaar, niet bestelbaar
174 6684620
Cushion Rubber (old 655-10244-20)
183 6692232 2.31 2.80
Geen informatie beschikbaar, niet bestelbaar
184 6691985
Screw M6x12/ps (old 994-15060-121)
185 6695399 1.15 1.39
Tank Cap D Ass'y Black (old 595-0144d-90)
186A 6691740 7.59 9.18
Geen informatie beschikbaar, niet bestelbaar
187 6684625
Ring
188 6689645 1.15 1.39
Koppelingsvoering Compleet
189 6688617 8.25 9.98
Ring
190 6689638 1.15 1.39
Clutch Step Bolt (old 357-10112-20)
191 6689633 2.31 2.80
Clutch Spring (old 342-10205-22/6689432/6689433)
192 6689434 1.15 1.39
Shield Tube Ass'y
194 6601178 3.14 3.80
Muffler Comp. (old 706-10244-80)
197 6692580 30.25 36.60
Clutch Set Ass'y
198 6601109 21.18 25.62
Recoil Starter Body Ass'y (old 762-10244-90)
211 6692995 30.25 36.60
Recoil Starter Body (old 772-10244-20)
212 6693044 16.19 19.59
Recoil Spring (old 779-10205-20)
213 6693123 14.53 17.58
Starter Rope Reel Comp. (old 774-10246-80/6693009)
214 6693085 8.58 10.38
Starter Rope (old 783-10205-20)
215 6693176 4.45 5.38
Starter Pawl (old 788-10205-20)
216 6693322 3.30 3.99
Friction Spring (old 836-10205-20)
217 6693617 2.31 2.80
Friction Plate (old 837-10205-20)
218 6693630 5.94 7.18
Bolt 6x12 (old 990-21060-121)
219 6694982 1.15 1.39
Starthendel
220 6693610 1.15 1.39
Rope Stopper (old 795-10243-20)
221 6693383 1.15 1.39
Starthendel
222 6693241 3.30 3.99
Rope Guide (old 780-10108-20)
223 6693140 3.30 3.99
Screw (old 514-25001-20)
281 6685210 1.15 1.39
Pump Body (old 575-25012-20)
282 6691420 8.25 9.98
Pump Gasket (old 577-25012-20)
283 6691455 2.31 2.80
Pump Diaphragm (old 576-25012-20)
284 6691446 5.28 6.38
Inlet Screen (oud 578-25007-20)
285 6684700 4.29 5.19
Idle Adjust Screw (old 462-25006-20)
286 6690736 3.30 3.99
Idle Adjust Spring (old 463-25012-20)
287 6690766 2.31 2.80
Control Lever (old 473-25012-20)
289 6690819 4.45 5.38
Hinge Pin (old 605-25001-20)
290 6685219 1.15 1.39
Hinge Pin Set Screw (old 546-25001-20)
291 6685218 2.31 2.80
Needle Valve (old 603-25012-20)
292 6685215 5.28 6.38
Diaphragm Gasket (old 475-25012-20)
293 6690838 2.31 2.80
Meterring Diaphragm Comp. (old 474-25012-80)
294 6690828 11.88 14.37
Diaphragm Cover (old 476-25012-20)
295 6690858 6.93 8.38
Set Screw (old 548-25012-20)
296 6685223 1.15 1.39
Niet meer leverbaar, geen vervanging
297 6690715
High/low Adjust Spring (old 623-25032-20)
298 6692048 2.31 2.80
Niet meer leverbaar, geen vervanging
299 6690692
Geen informatie beschikbaar, niet bestelbaar
300 6690867
Valve Spring (old 477-25088-20)
300A 6690873 4.45 5.38
Clutch Shaft Comp. (old 030-32203-80)
311 6685911 36.15 43.74
Woodruff Key 3x13x4.5 (oud 068-10100-20)
312 6684899 2.15 2.60
Gear Case C (old 008-32250-20)
313 6685596 34.19 41.37
Spring Nut 6 (old 994-40060-011)
314 6695475 1.15 1.39
Stop Ring C-32, Inner (old 993-51032-002/791058)
315 6695295 1.15 1.39
Kogellager 6002z
316 6695538 6.60 7.99
Stop Ring C-15, Outer (old 993-50015-002)
317 6695285 1.15 1.39
Gear Case A Comp. (old 002-32250-81/6685581)
318 6696365 194.81 235.72
Ring
319 6695219 1.15 1.39
Hex. Hole Bolt 6x18 (old 990-51060-183)
320 6695059 1.15 1.39
GREASE NIPPLE COMP. (OLD 300-32250-80)
321 6688643 1.15 1.39
Lock Comp. (old 404-32250-80)
322 6689987 17.40 21.05
Lock Pin Spring (old 403-32250-20)
323 6689905 2.31 2.80
Ring
324 6692944 1.15 1.39
O-ring P-7 (old 999-67007-000)
325 6695665 1.15 1.39
Screw 5x16/ws (old 994-16050-161)
326 6695417 1.15 1.39
Geen informatie beschikbaar, niet bestelbaar
327 6685606
Stop Ring C-10, Outer (old 993-50010-002)
328 6684821 2.15 2.60
Stop Ring C-22, Outer (old 993-50022-002)
329 6695288 1.15 1.39
Niet meer leverbaar, geen vervanging
330 6685789
Geen informatie beschikbaar, niet bestelbaar
331 6695557
Gear 2 (old 012-32250-20)
332 6685658 64.28 77.77
Gear 3 (old 016-32201-20)
333 6685704 17.55 21.24
Wood-ruff Key 4x16x5 (old 068-12101-20)
334 6686460 1.15 1.39
Kogellager #6200
335 6695551 5.94 7.18
Gear Case B (old 006-32250-20)
336 6685594 50.21 60.76
Ring
337 6695219 1.15 1.39
Plus Bolt 6x22 (old 990-23060-221)
338 6695021 1.15 1.39
Roller Brg 30205j 6.5x10.5 (old 999-61302-050)
339 6695523 14.85 17.97
Bearing Stopper (old 040-32250-20)
340 6686066 7.59 9.18
Kogellager #6205z
341 6695565 9.40 11.37
Geen informatie beschikbaar, niet bestelbaar
342 6695208
Stop Ring C-52, Inner (old 993-51052-002)
343 6695300 2.31 2.80
Pin (old 820-32250-20)
345 6693554 5.11 6.19
Snap Pin 8 (old 821-32203-20)
346 6693558 1.15 1.39
Drive Shaft (old 022-32250-20)
347 6685825 46.29 56.01
Drive Shaft (old 022-32251-20)
347A 6685826 44.31 53.62
Geen informatie beschikbaar, niet bestelbaar
361 6688342
Handle Grip (old 055-32250-20)
362 6686351 6.60 7.99
Geen informatie beschikbaar, niet bestelbaar
364 6696373
Geen informatie beschikbaar, niet bestelbaar
365 6695132
Geen informatie beschikbaar, niet bestelbaar
366A 6699394
Gaskabel
367 6693930 14.68 17.76
Stop Cord Comp. (old 178-10244-80)
368 6687880 4.45 5.38
Bolt 6x35 (old 990-21060-351)
369 6694992 1.15 1.39
Ring
370 6684639 2.15 2.60
Throttle Lever Comp. (old 101-32250-80)
371 6686801 15.58 18.85
U-nut 6 (old 991-74060-010)
372 6695159 1.15 1.39
Push Pin Comp. (old 064-33225-80)
373 6686434 2.31 2.80
Stop Switch Bracket (old 163-32250-20)
374 6696370 6.44 7.79
Stop Switch Ass'y (old 6687502)
375A 6601374 11.71 14.17
Switch Name Plate (old 183-01300-20/6689113)
376 6687949 1.15 1.39
Anti-viberatie rubber
377 6691822 1.15 1.39
Cord Clamp (old 198-33576-20/6688023)
378 6688022 1.15 1.39
Protection Tube 13x680l (old 164-13068-00)
380 6687616 3.30 3.99
Protection Tube 13x500l (old 164-13050-00)
381 6687614 2.31 2.80
Combi Box Spanner 10/19mm (old 013-29323-50/668566
501 6685257 3.30 3.99
Spanner 10x13 (old 808-20000-20) New
502 6693479 2.31 2.80
Plus Driver 4 (old 862-20000-20) New
503 6693665 3.00 3.63
Spanner 13x17 (old 810-20000-20) New
504 6693498 4.45 5.38
Name Plate Tea-500 (old 906-32251-21) New
601 6694259 1.15 1.39

Er bevinden zich 0 artikelen in uw winkelwagen.
