Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki TPH-200H'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

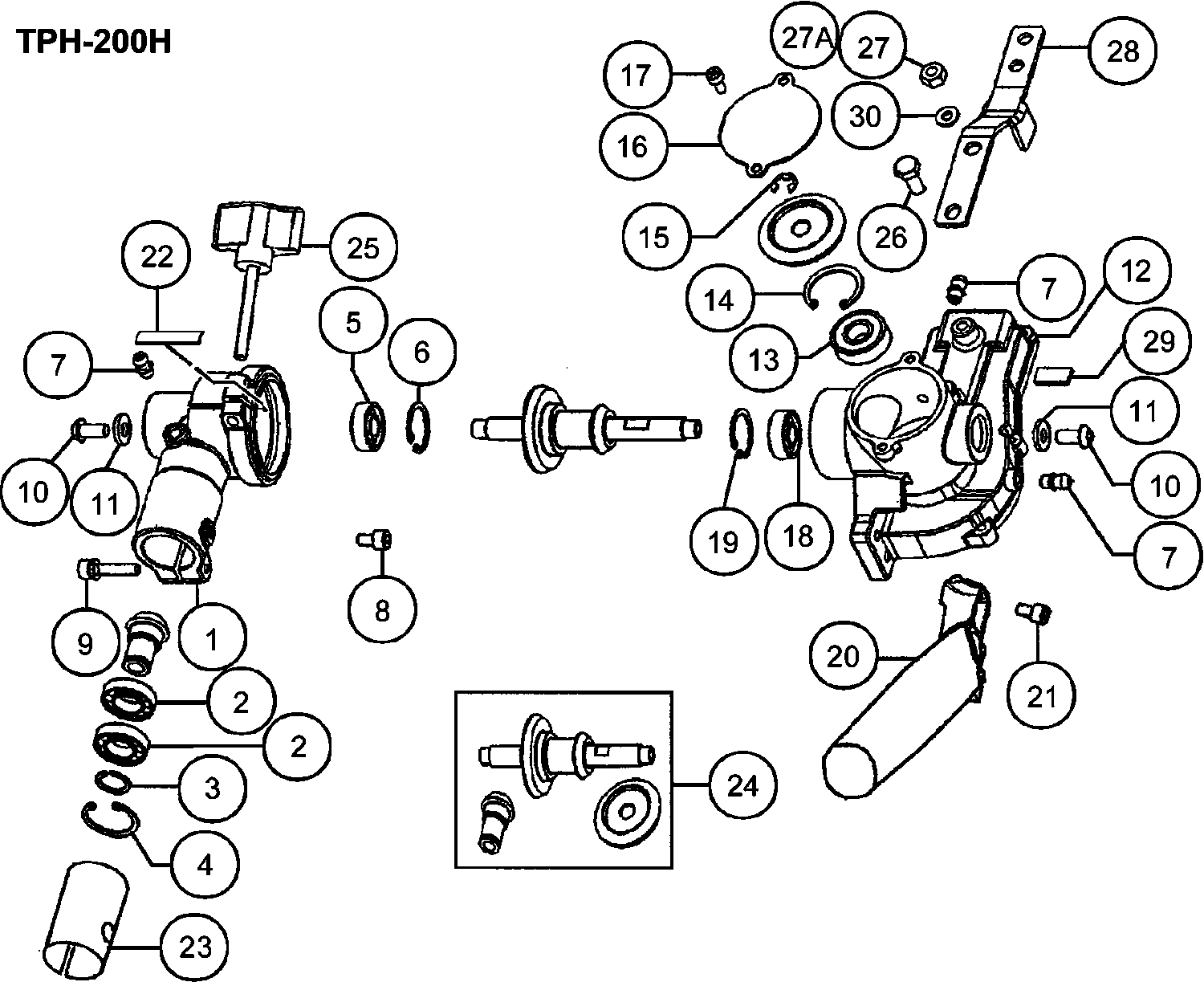

Tekeningen van de Hikoki TPH-200H
Onderdelen lijst van de Hikoki TPH-200H
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Gear Case A (old 300-32230-21/6697039) | ||||
1 | 6688642 | 24.20 | 29.28 | |
BALL BEARING 6901ZZ/OD (OLD 999-61690-101/6695581) | ||||
2 | 6695582 | 9.74 | 11.78 | |
STOP RING S-12, OUTER (OLD 993-52012-002) | ||||
3 | 6695302 | 1.15 | 1.39 | |
Stop Ring C-24.inner (old 993-51024-002) | ||||
4 | 6684732 | 2.15 | 2.60 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
5 | 6698772 | |||
STOP RING C-22, INNER (OLD 993-51022-002) | ||||
6 | 6695293 | 1.15 | 1.39 | |
GREASE NIPPLE COMP. (OLD 300-32250-80) | ||||
7 | 6688643 | 1.15 | 1.39 | |
Hex. Hole Bolt 5x10 (old 990-51050-103) | ||||
8 | 6695042 | 1.15 | 1.39 | |
Hex. Hole Bolt M5x25/s (old 994-16050-252/790275) | ||||
9 | 6684709 | 2.15 | 2.60 | |
Hex. Hole Bolt 6x12 (old 990-53060-125) | ||||
10 | 6695078 | 1.15 | 1.39 | |
Ring | ||||
11 | 6684822 | 2.15 | 2.60 | |
Gear Case B (old 301-32286-21) (old 6688834) | ||||
12 | 6695981 | 40.24 | 48.69 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
13 | 6695528 | |||
STOP RING C-26, INNER (OLD 993-51026-002) | ||||
14 | 6695294 | 1.15 | 1.39 | |
Stop Ring E-6 (old 993-55060-000) | ||||
15 | 6695310 | 1.15 | 1.39 | |
Gear Case Cover A (old 327-32280-20) | ||||
16 | 6689167 | 1.15 | 1.39 | |
Hex. Hole Bolt 4x8 (old 990-51040-085) | ||||
17 | 6695035 | 1.15 | 1.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
18 | 6698772 | |||
STOP RING C-22, INNER (OLD 993-51022-002) | ||||
19 | 6695293 | 1.15 | 1.39 | |
Handle (old 210-32286-20) | ||||
20 | 6688089 | 4.45 | 5.38 | |
Hex Hole Button Screw 6x15 (old 990-53060-153) | ||||
21 | 6695079 | 1.15 | 1.39 | |
Afdicht Rubber | ||||
22 | 6686669 | 1.15 | 1.39 | |
Collar B (old 348-33130-20) | ||||
23 | 6689530 | 4.45 | 5.38 | |
Niet meer leverbaar, geen vervanging | ||||
24 | 6696411 | |||
Handle Knob A Comp. (old 512-32286-80) | ||||
25 | 6691200 | 3.30 | 3.99 | |
Plus Bolt 6x14 (old 990-23060-141) | ||||
26 | 6695016 | 1.15 | 1.39 | |
Hex.nut 6 (old 6684792/991-01060-041/790444) | ||||
27 | 6684835 | 2.15 | 2.60 | |
Nut 6 Ups-p (old 991-87060-001 & 6698766) | ||||
27A | 6695175 | 1.15 | 1.39 | |
Support Plate (old 462-32286-20) | ||||
28 | 6690744 | 11.23 | 13.58 | |
Afdicht Rubber | ||||
29 | 6686659 | 1.15 | 1.39 | |
Ring | ||||
30 | 6684639 | 2.15 | 2.60 | |
Cam Shaft Comp. (old 100-32282-81 & 6686789) | ||||
51 | 6686790 | 36.15 | 43.74 | |
CAM ROD (OLD 101-33160-22/6686808) | ||||
52 | 6686809 | 5.94 | 7.18 | |
Cam-rod Guide Plate (old 075-32280-20) | ||||
53 | 6686611 | 1.15 | 1.39 | |
Cutter Guide 625.5mm (old 122-32286-21) | ||||
54 | 6687125 | 24.20 | 29.28 | |
Cutter (old 120-32287-21/6696516) | ||||
55 | 6687079 | 46.29 | 56.01 | |
Bout | ||||
56 | 6687158 | 1.15 | 1.39 | |
Ring | ||||
57 | 6687187 | 1.15 | 1.39 | |
Flensmoer | ||||
58 | 6695170 | 1.15 | 1.39 | |
Hex Hole Flush Screw 6x16 (old 990-52060-165) | ||||
59 | 6695073 | 1.15 | 1.39 | |
Afdicht Rubber | ||||
60 | 6686647 | 1.15 | 1.39 | |
Cam-rod Holding Plate (old 105-32280-20) | ||||
61 | 6686826 | 1.15 | 1.39 | |
Gear Case Cover B (old 328-32280-22) | ||||
62 | 6689172 | 16.34 | 19.77 | |
Kogellager 608 Zz C3 | ||||
63 | 6695547 | 3.30 | 3.99 | |
Hex. Hole Bolt 4x10s (old 994-61040-104) | ||||
64 | 6695484 | 1.15 | 1.39 | |
Hex. Hole Bolt M4x12/s (old 994-61040-124) | ||||
65 | 6684595 | 2.15 | 2.60 | |
Cutter Cover (old 138-33168-20) | ||||
66 | 6687301 | 8.41 | 10.18 | |
Bout | ||||
67 | 6687162 | 1.15 | 1.39 | |
Hex. Hole Flush Bolt 6x25 (old 990-52060-255) | ||||
68 | 6695075 | 1.15 | 1.39 | |
Afdicht Rubber | ||||
69 | 6686666 | 1.15 | 1.39 | |
Spacer (old 296-32286-20) | ||||
70 | 6688633 | 1.15 | 1.39 | |
Nut 6 Ups-p (old 991-87060-001 & 6698766) | ||||
71 | 6695175 | 1.15 | 1.39 | |
Ring | ||||
72 | 6684639 | 2.15 | 2.60 |
