Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki UM22VYSTUAZ'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

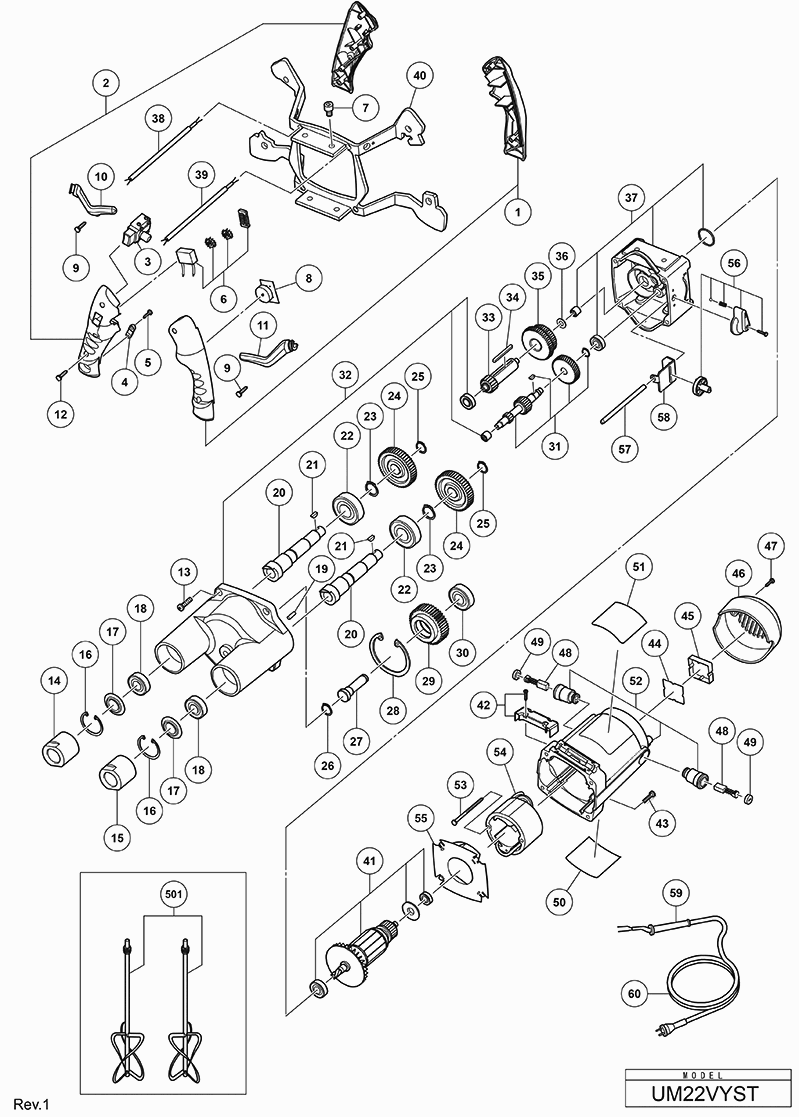

Tekeningen van de Hikoki UM22VYSTUAZ
Onderdelen lijst van de Hikoki UM22VYSTUAZ
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
HANDLE ASS'Y (L) | ||||
1 | 375046 | 8.40 | 10.16 | |
HANDLE ASS'Y (R) | ||||
2 | 375047 | 8.40 | 10.16 | |
SWITCH | ||||
3 | 375067 | 5.55 | 6.72 | |
Clamp | ||||
4 | 333609 | 1.04 | 1.26 | |
SCREW ST4.2X12 (2 PCS.) | ||||
5 | 375060 | 1.04 | 1.26 | |
INDUCTANCE UNIT | ||||
6 | 375058 | 3.60 | 4.36 | |
SCREW M8X14 (4 PCS.) | ||||
7 | 375056 | 2.85 | 3.45 | |
CIRCUITRY BOARD | ||||
8 | 375068 | 6.45 | 7.80 | |
SCREW ST3X14 (2 PCS.) NEW | ||||
9 | 375059 | 1.04 | 1.26 | |
WIRING GROOVE (R) | ||||
10 | 375049 | 1.50 | 1.82 | |
WIRING GROOVE (L) | ||||
11 | 375048 | 1.50 | 1.82 | |
SCREW ST3.9X16 (6 PCS.) | ||||
12 | 375053 | 1.04 | 1.26 | |
Screw M5x20 (4 Pcs) | ||||
13 | 333615 | 1.04 | 1.26 | |
SLEEVE (R) | ||||
14 | 375083 | 8.40 | 10.16 | |
SLEEVE (L) | ||||
15 | 375084 | 8.40 | 10.16 | |
SHAFT RING D40 | ||||
16 | 375091 | 1.04 | 1.26 | |
DUST COVER | ||||
17 | 375092 | 1.50 | 1.82 | |
BEARING 6203RS | ||||
18 | 375094 | 6.00 | 7.26 | |
Pin | ||||
19 | 333620 | 1.04 | 1.26 | |
SPINDLE | ||||
20 | 375086 | 10.35 | 12.52 | |
KEY | ||||
21 | 375087 | 1.04 | 1.26 | |
BEARING 6002Z | ||||
22 | 375093 | 3.90 | 4.72 | |
SHAFT RING D17 | ||||
23 | 375088 | 1.04 | 1.26 | |
SPINDLE GEAR | ||||
24 | 375089 | 8.40 | 10.16 | |
SHAFT RING D12 | ||||
25 | 375090 | 1.04 | 1.26 | |
SHAFT RING D9 | ||||
26 | 375075 | 1.04 | 1.26 | |
SHAFT | ||||
27 | 375077 | 5.55 | 6.72 | |
SHAFT RING D26 | ||||
28 | 375078 | 1.04 | 1.26 | |
GEAR | ||||
29 | 375079 | 10.95 | 13.25 | |
BEARING 6000Z | ||||
30 | 375080 | 3.60 | 4.36 | |
SECOND PINION ASS'Y | ||||
31 | 375102 | 13.75 | 16.64 | |
BEARING COVER ASS'Y | ||||
32 | 375085 | 39.33 | 47.58 | |
PINION | ||||
33 | 375095 | 10.80 | 13.07 | |
PARALLEL KEY | ||||
34 | 375096 | 1.04 | 1.26 | |
DOUBLE GEAR | ||||
35 | 375097 | 12.75 | 15.43 | |
WASHER M16 | ||||
36 | 375098 | 1.04 | 1.26 | |
GEAR BOX ASS'Y | ||||
37 | 375076 | 29.15 | 35.27 | |
CABLE 0.75 (5 PCS.) | ||||
38 | 375682 | 4.20 | 5.08 | |
CABLE 3X0.5X0.23 | ||||
39 | 375050 | 2.10 | 2.54 | |
HOB | ||||
40 | 375057 | 26.54 | 32.11 | |
ARMATURE ASS'Y | ||||
41 | 375081 | 68.34 | 82.69 | |
CABLE COVER ASS'Y | ||||
42 | 375055 | 1.65 | 2.00 | |
Screw M5x25 (4 Pcs) | ||||
43 | 333630 | 1.04 | 1.26 | |
CONTROLLER | ||||
44 | 375069 | 32.73 | 39.60 | |
Protective Guard Um16vst | ||||
45 | 333634 | 1.05 | 1.27 | |
Rear Cover Um16vst | ||||
46 | 333635 | 3.60 | 4.36 | |
SCREW ST3.5X16 (2 PCS.) | ||||
47 | 375061 | 1.04 | 1.26 | |
CARBON BRUSH (2 PCS.) | ||||
48 | 375072 | 9.00 | 10.89 | |
Koolborstel Dop (2 Stuks) Um16vst | ||||
49 | 333632 | 1.04 | 1.26 | |
MOTOR BOX ASS'Y | ||||
52 | 375071 | 21.45 | 25.95 | |
SCREW ST5X65 (2 PCS.) | ||||
53 | 375070 | 1.04 | 1.26 | |
STATOR UM22VYST | ||||
54 | 375101 | 33.41 | 40.43 | |
AIR GUIDE SHIM | ||||
55 | 375054 | 1.50 | 1.82 | |
LEVER ASS'Y | ||||
56 | 375082 | 2.85 | 3.45 | |
PIVOT D6X90 | ||||
57 | 375099 | 1.04 | 1.26 | |
COULISSE | ||||
58 | 375100 | 1.50 | 1.82 | |
Sleeve | ||||
59 | 333636 | 1.20 | 1.45 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
60 | 333637 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
501 | 375615 |
