Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki VTV-16'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

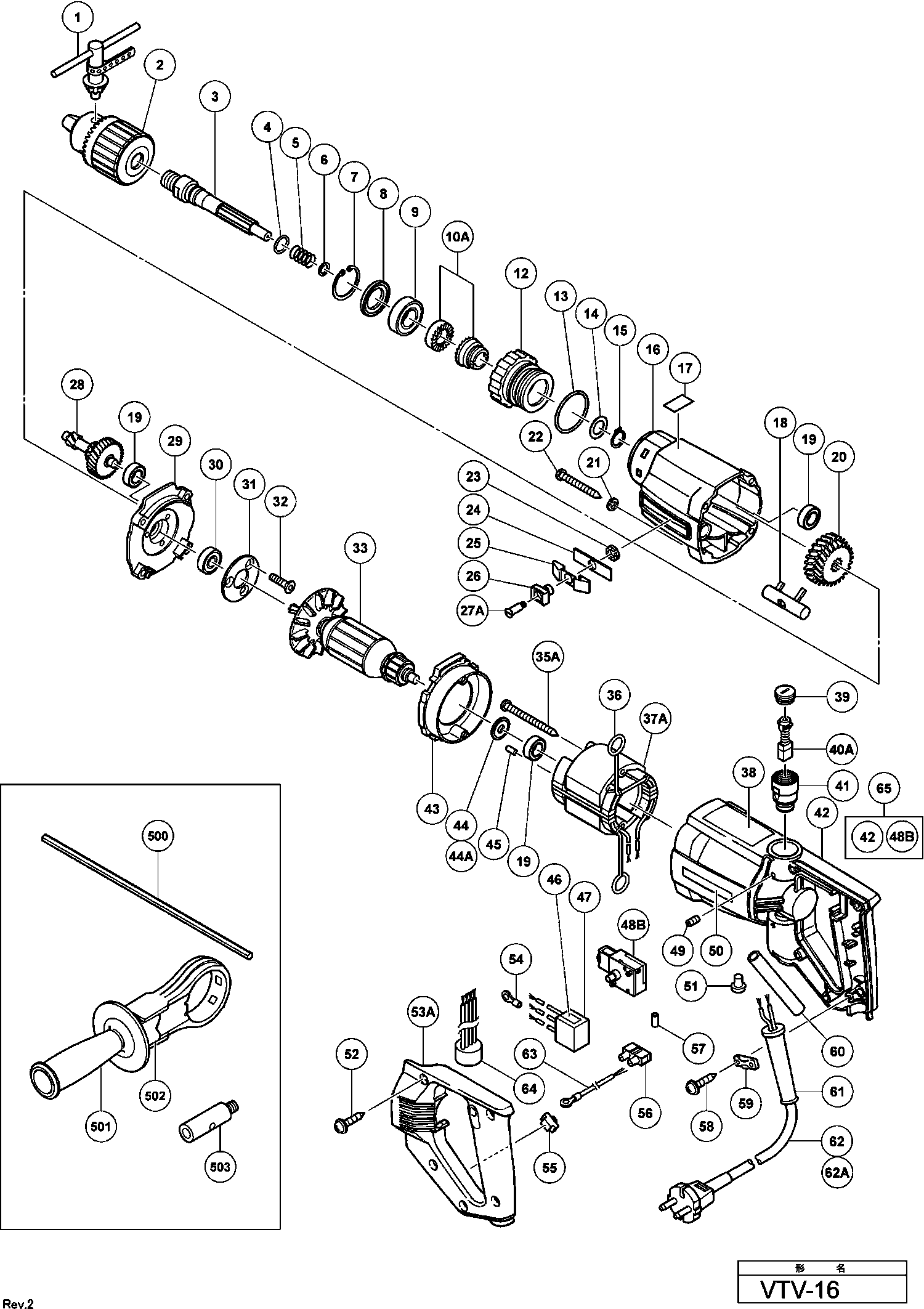

Tekeningen van de Hikoki VTV-16
Onderdelen lijst van de Hikoki VTV-16
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Anker 230v | ||||
| *33 | 981611E | 134.20 | 162.38 | |
| ARMATURE 240V (OLD 981611H) | ||||
| *33 | 981611F | 134.20 | 162.38 | |
| Veld 220-230 Volt (nieuw 981610e) | ||||
| *37A | 981610G | 46.75 | 56.57 | |
| Stator Ass'y 240 Volt | ||||
| *37A | 981610H | 46.75 | 56.57 | |
| Veld 220-230 Volt (oud 981610g) | ||||
| *37A | 980945E | 46.75 | 56.57 | |
| LASDOP 50092 (10 PCS) | ||||
| *51 | 959141 | 3.75 | 4.54 | |
| LASDOP 50091 (10 STUKS) | ||||
| *51 | 959140 | 3.30 | 3.99 | |
| Terminal | ||||
| *56 | 982805Z | 2.55 | 3.09 | |
| KROONSTEENTJE | ||||
| *56 | 938307 | 2.13 | 2.57 | |
| SNOERTULE D8.8 (OUD 953327) | ||||
| *61 | 380090 | 1.04 | 1.26 | |
| SNOERTULE D10.1 | ||||
| *61 | 938051 | 1.04 | 1.26 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *62 | 500247Z | 6.18 | 7.48 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| *62A | 500505Z | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 1 | 930733 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 2 | 950284 | |||
| AS | ||||
| 3 | 981566 | 23.93 | 28.95 | |
| O-RING (S-14) | ||||
| 4 | 876319 | 1.65 | 2.00 | |
| VEER | ||||
| 5 | 981568 | 1.04 | 1.26 | |
| SLUITRING | ||||
| 6 | 971657 | 1.05 | 1.27 | |
| VEERRING D35 (10 STUKS) | ||||
| 7 | 939556 | 10.20 | 12.34 | |
| PAKKING | ||||
| 8 | 981572 | 3.30 | 3.99 | |
| KOGELLAGER 6003VVCMPS2S | ||||
| 9 | 6003VV | 7.65 | 9.26 | |
| RATCHET A+B (OUD 981565+981567) | ||||
| 10A | 981592 | 25.99 | 31.44 | |
| RING | ||||
| 12 | 981571 | 29.29 | 35.44 | |
| O-RING (S-38) | ||||
| 13 | 980717 | 1.35 | 1.63 | |
| SLUITRING | ||||
| 14 | 971736 | 1.05 | 1.27 | |
| VEERRING D14 (10 STUKS) | ||||
| 15 | 939543 | 2.55 | 3.09 | |
| TANDWIELHUIS | ||||
| 16 | 981564 | 29.15 | 35.27 | |
| LABEL | ||||
| 17 | 971661 | 1.00 | 1.21 | |
| VERSTELTANG | ||||
| 18 | 981573 | 9.60 | 11.62 | |
| KOGELLAGER 608VVMC2EPS2L | ||||
| 19 | 608VVM | 5.70 | 6.90 | |
| TANDWIEL | ||||
| 20 | 981570 | 40.84 | 49.41 | |
| VEERRING M5 (OUD 949424Z , 10 ST) | ||||
| 21 | 949424 | 1.05 | 1.27 | |
| TAPSCHROEF D5X45 MET RING | ||||
| 22 | 983981 | 1.05 | 1.27 | |
| SLUITRING | ||||
| 23 | 942864 | 1.05 | 1.27 | |
| PAKKINGPLAAT | ||||
| 24 | 981574 | 1.05 | 1.27 | |
| VEER | ||||
| 25 | 981575 | 1.05 | 1.27 | |
| VERSTELHENDEL | ||||
| 26 | 981576 | 2.40 | 2.90 | |
| SCHROEF | ||||
| 27A | 981577 | 5.25 | 6.35 | |
| TWEEDE TANDWIEL | ||||
| 28 | 981569 | 35.06 | 42.43 | |
| TANDWIELHUISDEKSEL (ZIE 982791Z) | ||||
| 29 | 981581 | 32.18 | 38.93 | |
| KOGELLAGER 609VVMC2PS2S | ||||
| 30 | 609VVM | 6.00 | 7.26 | |
| LAGERHOUDER | ||||
| 31 | 981585 | 2.70 | 3.27 | |
| INBUSBOUT M15X16 HD SEAL LOCK | ||||
| 32 | 981588 | 1.04 | 1.26 | |
| ARMATURE 240V (OLD 981611H) | ||||
| 33 | 981611F | 134.20 | 162.38 | |
| Anker 230v | ||||
| 33 | 981611E | 134.20 | 162.38 | |
| TAPSCHROEF D5X60 (OUD 981561) | ||||
| 35A | 991007 | 1.35 | 1.63 | |
| CONTACTPUNT KOOLBORSTELHOUDER | ||||
| 36 | 930703 | 2.40 | 2.90 | |
| Veld 220-230 Volt (oud 981610g) | ||||
| 37A | 980945E | 46.75 | 56.57 | |
| Stator Ass'y 240 Volt | ||||
| 37A | 981610H | 46.75 | 56.57 | |
| Veld 220-230 Volt (nieuw 981610e) | ||||
| 37A | 981610G | 46.75 | 56.57 | |
| KOOLBORSTELDOP | ||||
| 39 | 961781 | 2.55 | 3.09 | |
| ZELFUITSCHAKELENDE KOOLBORSTELS (2 STUKS) (OUD 981 | ||||
| 40A | 999073 | 14.40 | 17.42 | |
| KOOLBORSTELHOUDER | ||||
| 41 | 981586 | 6.45 | 7.80 | |
| Huis | ||||
| 42 | 982320Z | 49.64 | 60.06 | |
| LUCHTGELEIDER | ||||
| 43 | 981562 | 2.55 | 3.09 | |
| STOFAFDICHTINGSRING (A) | ||||
| 44 | 956387 | 2.10 | 2.54 | |
| RING (C) | ||||
| 44A | 984367 | 1.05 | 1.27 | |
| RUBBEREN PEN (OUD 976441) | ||||
| 45 | 946362 | 1.05 | 1.27 | |
| CONDENSATOR (OUD 930030/991313) | ||||
| 46 | 994273 | 4.29 | 5.19 | |
| RUBBER | ||||
| 47 | 930153 | 1.04 | 1.26 | |
| SCHAKELAAR | ||||
| 48B | 336470 | 13.80 | 16.70 | |
| STELSCHROEF (10 STUKS) | ||||
| 49 | 949365 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 50 | 957561 | |||
| LASDOP 50092 (10 PCS) | ||||
| 51 | 959141 | 3.75 | 4.54 | |
| LASDOP 50091 (10 STUKS) | ||||
| 51 | 959140 | 3.30 | 3.99 | |
| TAPSCHROEF D4X20 MET RING | ||||
| 52 | 982095 | 1.04 | 1.26 | |
| Handgreepdeksel | ||||
| 53 | 982324Z | 21.31 | 25.79 | |
| HANDGREEPDEKSEL | ||||
| 53 | 982327 | 21.31 | 25.79 | |
| HANDGREEPDEKSEL | ||||
| 53A | 324722 | 21.31 | 25.79 | |
| CONTACTLIPJE | ||||
| 54 | 938108 | 1.20 | 1.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 55 | 982323Z | |||
| Terminal | ||||
| 56 | 982805Z | 2.55 | 3.09 | |
| KROONSTEENTJE | ||||
| 56 | 938307 | 2.13 | 2.57 | |
| DRAADEINDHULS | ||||
| 57 | 981373 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 58 | 930446 | |||
| SNOERKLEM | ||||
| 59 | 960266 | 1.04 | 1.26 | |
| BUIS | ||||
| 60 | 930793 | 1.00 | 1.21 | |
| SNOERTULE D8.8 (OUD 953327) | ||||
| 61 | 380090 | 1.04 | 1.26 | |
| SNOERTULE D10.1 | ||||
| 61 | 938051 | 1.04 | 1.26 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 62 | 500247Z | 6.18 | 7.48 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 62A | 500505Z | |||
| SMOORSPOEL (OUD 500259Z) | ||||
| 64 | 955908 | 32.18 | 38.93 | |
| SCHAKELAAR (OUD 318344) | ||||
| 65 | 336476 | 55.00 | 66.55 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501 | 981579 | |||
| HANDVATPLAAT | ||||
| 502 | 981580 | 2.40 | 2.90 | |
| HENDEL PEN | ||||
| 503 | 983987 | 7.95 | 9.62 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 608 | 971670 | |||
