Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki WR16SE'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

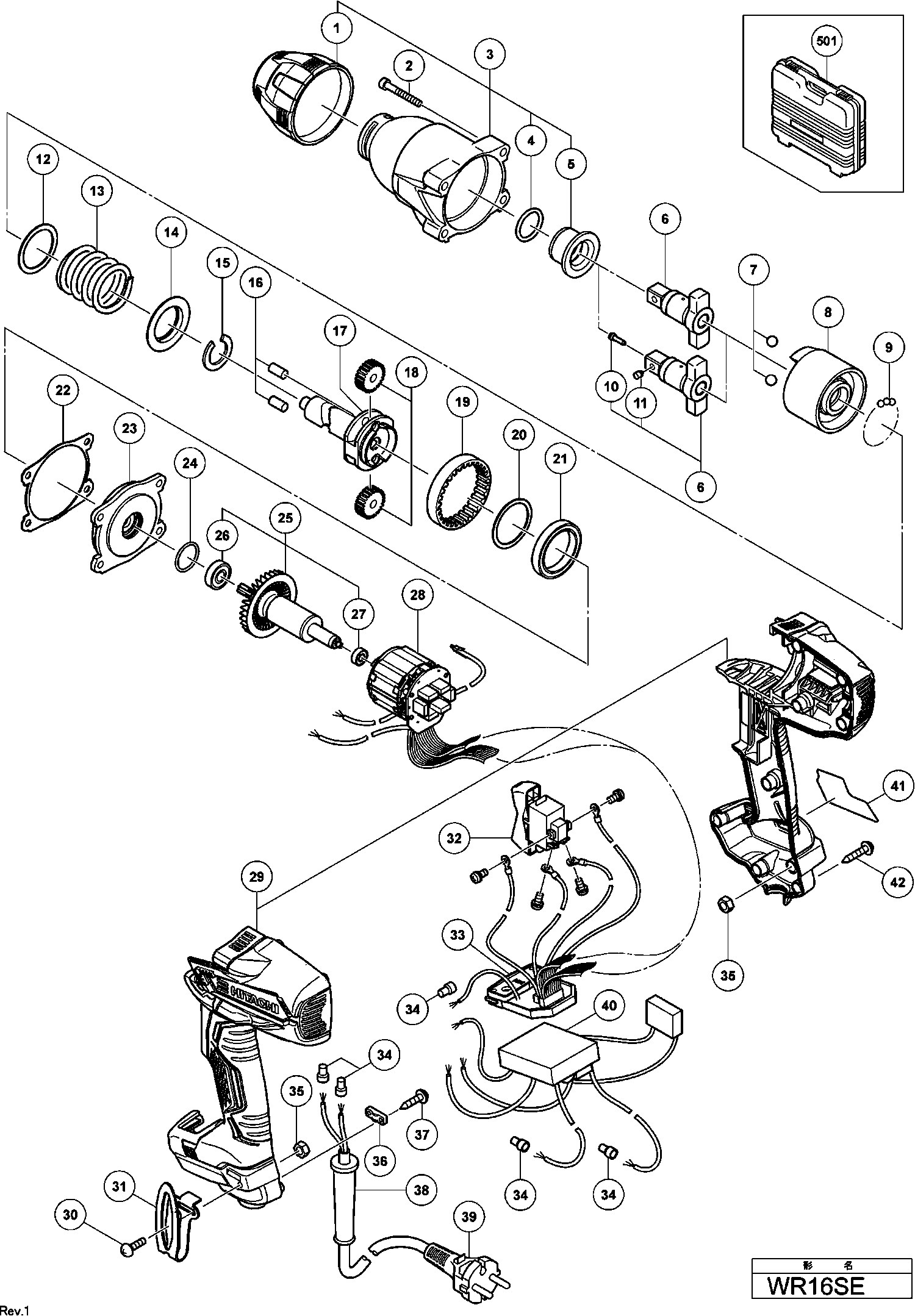

Tekeningen van de Hikoki WR16SE
Onderdelen lijst van de Hikoki WR16SE
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Stootblok (a) | ||||
1 | 337721 | 7.65 | 9.26 | |
Seal Lock Hd. Inbusbout M5x35 | ||||
2 | 323753 | 1.65 | 2.00 | |
Slagstukhuis | ||||
3 | 337195 | 27.91 | 33.77 | |
O-ring (m) | ||||
4 | 318704 | 3.30 | 3.99 | |
Metalen Bus | ||||
5 | 323766 | 8.40 | 10.16 | |
Aambeeld (l) (oud 985207) | ||||
6 | 334342 | 119.21 | 144.25 | |
Aambeeld (l) | ||||
6 | 334341 | 79.34 | 96.00 | |
Stalen Kogel D6.35 (10 Stuks) | ||||
7 | 959150 | 1.35 | 1.63 | |
Hamer | ||||
8 | 337197 | 35.20 | 42.59 | |
Stalen Kogel D3.97 ( 10 Stuks ) | ||||
9 | 959155 | 1.04 | 1.26 | |
Pinhouder (oud 985209) | ||||
10 | 323542 | 1.05 | 1.27 | |
Niet meer leverbaar, geen vervanging | ||||
11 | 323541 | |||
Ring (b) | ||||
12 | 317525 | 3.00 | 3.63 | |
Hamerveer (a) | ||||
13 | 337198 | 4.80 | 5.81 | |
Ring | ||||
14 | 317521 | 4.35 | 5.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
15 | 337201 | |||
Bus | ||||
16 | 985169 | 1.05 | 1.27 | |
As (a) | ||||
17 | 337196 | 35.20 | 42.59 | |
Tandwielset (2st) | ||||
18 | 323785 | 20.76 | 25.12 | |
Ringtandwiel | ||||
19 | 323786 | 8.40 | 10.16 | |
Ring (c) | ||||
20 | 337199 | 1.04 | 1.26 | |
Kogellager 6807 | ||||
21 | 337733 | 4.65 | 5.63 | |
Pakking (a) | ||||
22 | 337698 | 1.04 | 1.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
23 | 337200 | |||
O-ring (i.d. 21.5) | ||||
24 | 887302 | 1.80 | 2.18 | |
Rotor Ass'y | ||||
25 | 337203 | 52.66 | 63.72 | |
Kogellager 608ddmc2eps2s | ||||
26 | 608DDM | 5.55 | 6.72 | |
Kogellager 624dd | ||||
27 | 333784 | 3.45 | 4.17 | |
Veld 220-240 Volt | ||||
28 | 340882 | 67.79 | 82.02 | |
Behuizing (a+b) | ||||
29 | 337734 | 21.45 | 25.95 | |
Schroef M4 | ||||
30 | 327001 | 1.80 | 2.18 | |
Haak | ||||
31 | 335724 | 7.35 | 8.89 | |
Schakelaar | ||||
32 | 337202 | 23.93 | 28.95 | |
Controller (a) 220-230 Volt | ||||
33 | 337702 | 42.76 | 51.74 | |
Lasdop 50091 (10 Stuks) | ||||
34 | 959140 | 3.30 | 3.99 | |
Moer M4 ( Zwart) | ||||
35 | 327002 | 1.80 | 2.18 | |
Klemstrip (old 994566) | ||||
36 | 937631 | 1.04 | 1.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
37 | 984750 | |||
Snoertule D8.8 | ||||
38 | 380090 | 1.04 | 1.26 | |
Snoertule D10.1 | ||||
38 | 938051 | 1.04 | 1.26 | |
Snoer 230 Volt Gbr | ||||
39 | 500450Z | 31.63 | 38.27 | |
Kabel 3m 2 X 1,0 H05vv-f Met Stekker 16a Cee-form | ||||
39 | 500461Z | 17.88 | 21.63 | |
Snoer | ||||
39 | 500240Z | 13.18 | 15.94 | |
Controller (b) 100-120 Volt | ||||
40 | 337205 | 44.00 | 53.24 | |
Regelaar | ||||
40 | 337206 | 44.00 | 53.24 | |
Tapschroef D4x20 Met Ring Zwart (oud 305095) | ||||
42 | 301653 | 1.04 | 1.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
501 | 337704 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
619 | 986062 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
620 | 873537 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
621 | 873187 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
622 | 873536 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
623 | 873624 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
624 | 873626 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
625 | 873627 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
626 | 873628 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
627 | 873629 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
628 | 873630 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
629 | 985195 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
630 | 985196 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
631 | 873633 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
632 | 955138 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
633 | 955139 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
634 | 955140 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
635 | 955141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
636 | 955142 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
637 | 955143 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
638 | 955144 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
639 | 955146 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
640 | 955149 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
641 | 955150 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
642 | 955151 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
643 | 955147 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
644 | 985197 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
645 | 955153 |
