Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 2400B'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

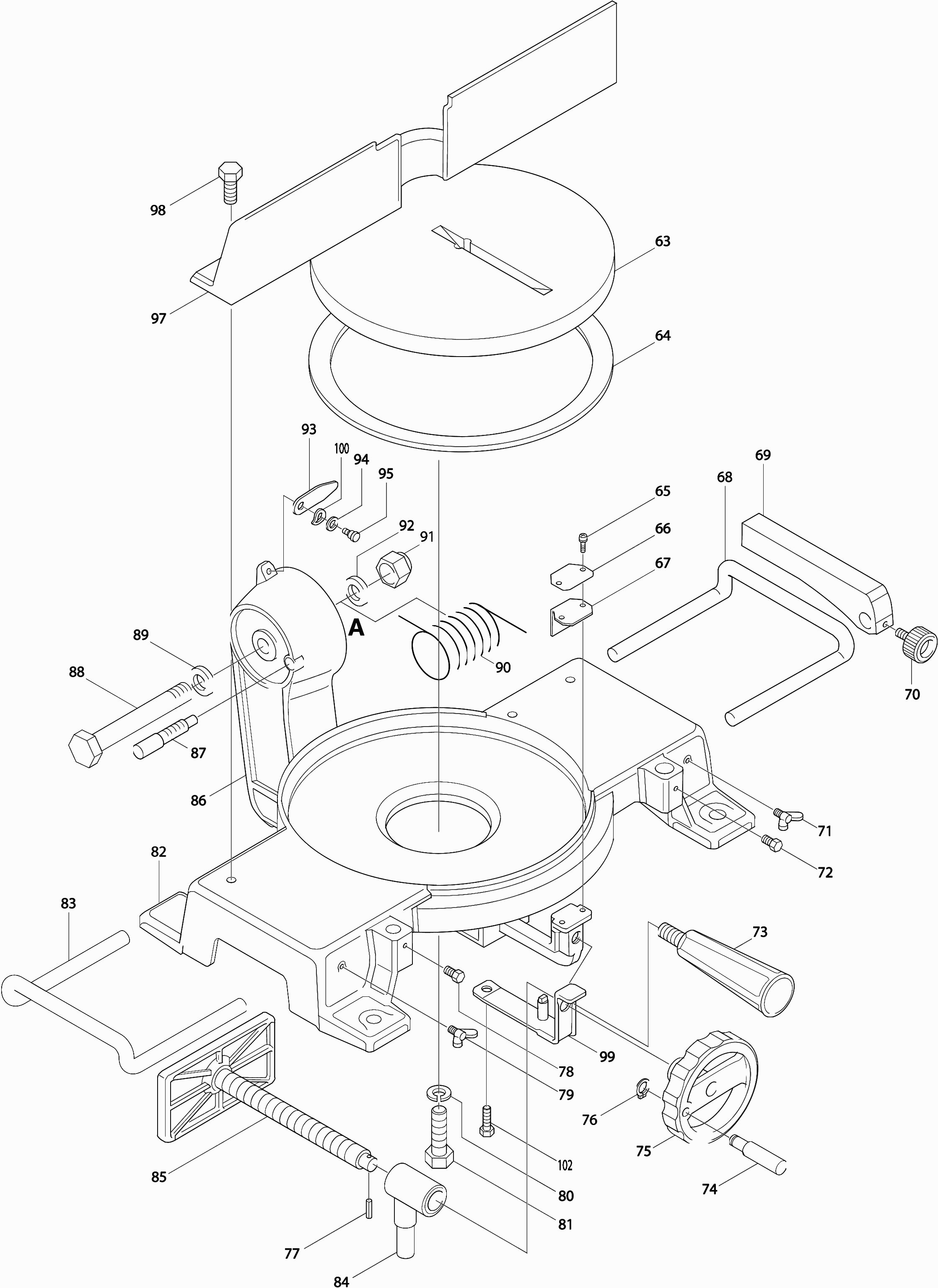

Tekeningen van de Makita 2400B
Onderdelen lijst van de Makita 2400B
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Kogellager 6002Ddw A | ||||
001 | 211236-8 | 9.24 | 11.18 | |
Waaier 92 Ls1440 * | ||||
002 | 241514-2 | 3.11 | 3.76 | |
Anker 2400B+Ls1000+20+30 * | ||||
003 | 514924-9 | 104.05 | 125.90 | |
Schroef 5X65 A | ||||
004 | 911290-9 | 0.83 | 1.00 | |
Isolatiering A | ||||
005 | 681623-9 | 0.83 | 1.00 | |
Kogellager 6200Llb | ||||
006 | 211066-7 | 4.45 | 5.38 | |
Veld Ls1400+1430+1440+2400B A | ||||
007 | 526008-1 | 92.06 | 111.39 | |
Statorveertje Cb5 | ||||
007A | 654020-2 | 0.83 | 1.00 | |
Klembus 2Mm Tbv Stat.Veer | ||||
007B | 654502-4 | 0.83 | 1.00 | |
Rubber Pen 4 6413 A | ||||
008 | 263002-9 | 0.83 | 1.00 | |
Schroef 4X30 | ||||
009 | 911158-9 | 0.83 | 1.00 | |
Koolborstelhouderdop A | ||||
010 | 643650-4 | 0.83 | 1.00 | |
Koolborstel Set Cb-153 A | ||||
011 | 194985-1 | 3.96 | 4.79 | |
Motorhuis Ls1020 | ||||
012 | 157740-2 | 37.75 | 45.68 | |
Handgr.Deks 2400B Ls1000/20 A | ||||
014A | 410839-7 | 8.59 | 10.39 | |
Handgreepdeksel Ls1400/30/40 | ||||
014B | 410836-3 | 7.57 | 9.16 | |
Schroef M4X8Mm | ||||
015 | 911106-8 | 0.83 | 1.00 | |
Schakelaar Sw-15 6511356 | ||||
016 | 651153-4 | 29.35 | 35.51 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
018 | 931501-6 | |||
O-Ring 32 | ||||
020 | 213459-4 | 0.98 | 1.19 | |
Tussenplaat 2400B | ||||
021 | 411466-3 | 3.12 | 3.78 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
022 | 312981-9 | |||
O-Ring 35 | ||||
023 | 213460-9 | 1.18 | 1.43 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
024 | 155756-1 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
025 | 251399-8 | |||
Stootkussen 2400B * | ||||
026 | 411479-4 | 2.02 | 2.44 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
027 | 251953-8 | |||
Sluitring M10 | ||||
028 | 941252-3 | 0.83 | 1.00 | |
Netsnoer 2X1.50 4.0Mtr A | ||||
029 | 695123-3 | 21.08 | 25.51 | |
Kabeltule 10-90 A | ||||
030 | 682505-8 | 1.67 | 2.02 | |
Klemblok Ls1000 * | ||||
031 | 154261-5 | 6.41 | 7.76 | |
Schroef 4X14 | ||||
032 | 911121-2 | 0.83 | 1.00 | |
Asblokkering 2400B | ||||
034 | 163100-8 | 4.45 | 5.38 | |
Klemstrip | ||||
035 | 687001-1 | 0.83 | 1.00 | |
Schroef 4X18 | ||||
036 | 911133-5 | 0.83 | 1.00 | |
Klemdeksel 2400B * | ||||
037 | 411467-1 | 1.18 | 1.43 | |
Schroef 4X16 A | ||||
038 | 911526-6 | 0.83 | 1.00 | |
Kruiskopschroef 5X75 | ||||
041 | 911298-3 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
042 | 157053-1 | |||
Niet meer leverbaar, geen vervanging | ||||
043 | 931303-0 | |||
Veerring 6 A | ||||
044 | 253903-9 | 0.83 | 1.00 | |
Sluitring 6Mm A | ||||
045 | 267214-6 | 0.83 | 1.00 | |
Verzonken Schroef M6X52* | ||||
046 | 251276-4 | 0.83 | 1.00 | |
Binnenflens 55 2400B | ||||
047 | 224206-8 | 7.57 | 9.16 | |
Geleideknop 2400B * | ||||
048 | 411560-1 | 2.36 | 2.86 | |
Flensbout M8X20 | ||||
049 | 251644-1 | 1.39 | 1.68 | |
Buitenflens 55 2400B | ||||
050 | 224118-5 | 32.15 | 38.90 | |
Niet meer leverbaar, geen vervanging | ||||
051 | 155241-4 | |||
Verzonken Schroef M5X20 # | ||||
052 | 912231-8 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
053 | 285644-9 | |||
Niet meer leverbaar, geen vervanging | ||||
054 | 325553-1 | |||
Dunne Sluitring 17 * | ||||
055 | 253328-7 | 0.83 | 1.00 | |
Inlegspie 4 | ||||
056 | 254203-0 | 1.02 | 1.23 | |
Kogellager 6203 | ||||
057 | 211278-2 | 9.24 | 11.18 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
058 | 312982-7 | |||
Tandwiel 41 2400B+Ls1000+20+30 | ||||
059 | 221712-4 | 40.56 | 49.08 | |
Borgring S-17 | ||||
060 | 961057-5 | 0.83 | 1.00 | |
Naaldlager 1210 | ||||
061 | 212101-4 | 5.30 | 6.41 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
062 | 341396-3 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
063 | 315036-9 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
064 | 253770-2 | |||
Schroef M4X8Mm | ||||
065 | 911106-8 | 0.83 | 1.00 | |
Aanduidingsplaat 2400B | ||||
066 | 816007-4 | 9.26 | 11.20 | |
Plaat 2400B | ||||
067 | 342524-3 | 0.83 | 1.00 | |
Aanslag 2400B * | ||||
069 | 312511-6 | 12.22 | 14.79 | |
Vastzetschroef M6X12 | ||||
070 | 251804-5 | 0.83 | 1.00 | |
Vleugelbout M5X8 * | ||||
071 | 924201-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
072 | 265210-8 | |||
Handgreep 2400B A | ||||
073 | 273436-8 | 4.67 | 5.65 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
074 | 273437-6 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
075 | 271003-3 | |||
Borgring S-10 EM4351UH A | ||||
076 | 257408-1 | 0.83 | 1.00 | |
Spanstift 5-24 | ||||
077 | 951166-8 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
078 | 265210-8 | |||
Vleugelbout M5X8 * | ||||
079 | 924201-5 | 0.83 | 1.00 | |
Veerring M12 | ||||
080 | 942301-9 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
081 | 921656-5 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
082 | 151218-7 | |||
Klemarm 2400B * | ||||
084 | 314095-0 | 19.29 | 23.34 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
085 | 163132-5 | |||
Arm 2400B * | ||||
086 | 311423-0 | 112.06 | 135.59 | |
Stelbout M10 * | ||||
087 | 251954-6 | 13.83 | 16.73 | |
Zeskantbout M16 * | ||||
088 | 251698-8 | 5.71 | 6.91 | |
Sluitring 16 * | ||||
089 | 253771-0 | 0.83 | 1.00 | |
Torsieveer 32 LS1020/2400B | ||||
090 | 231530-2 | 10.99 | 13.30 | |
Zeskantmoer M16X24 * | ||||
091 | 252044-8 | 2.38 | 2.88 | |
Sluitring 16 * | ||||
092 | 253771-0 | 0.83 | 1.00 | |
Borgpen 2400B | ||||
093 | 341511-9 | 1.66 | 2.01 | |
Sluitring 8X14X0,5 Mm | ||||
094 | 253215-0 | 0.83 | 1.00 | |
Schroef M6 | ||||
095 | 251267-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
096 | 341396-3 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
097 | 312979-6 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
098 | 921541-2 | |||
Instelplaat 2400B | ||||
099 | 163175-7 | 5.70 | 6.90 | |
Veerring 20 Ls0714 | ||||
100 | 253948-7 | 0.83 | 1.00 | |
Zeskantbout M8X16* | ||||
102 | 921421-2 | 1.00 | 1.21 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
103 | 816407-8 |
