Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 2414B'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

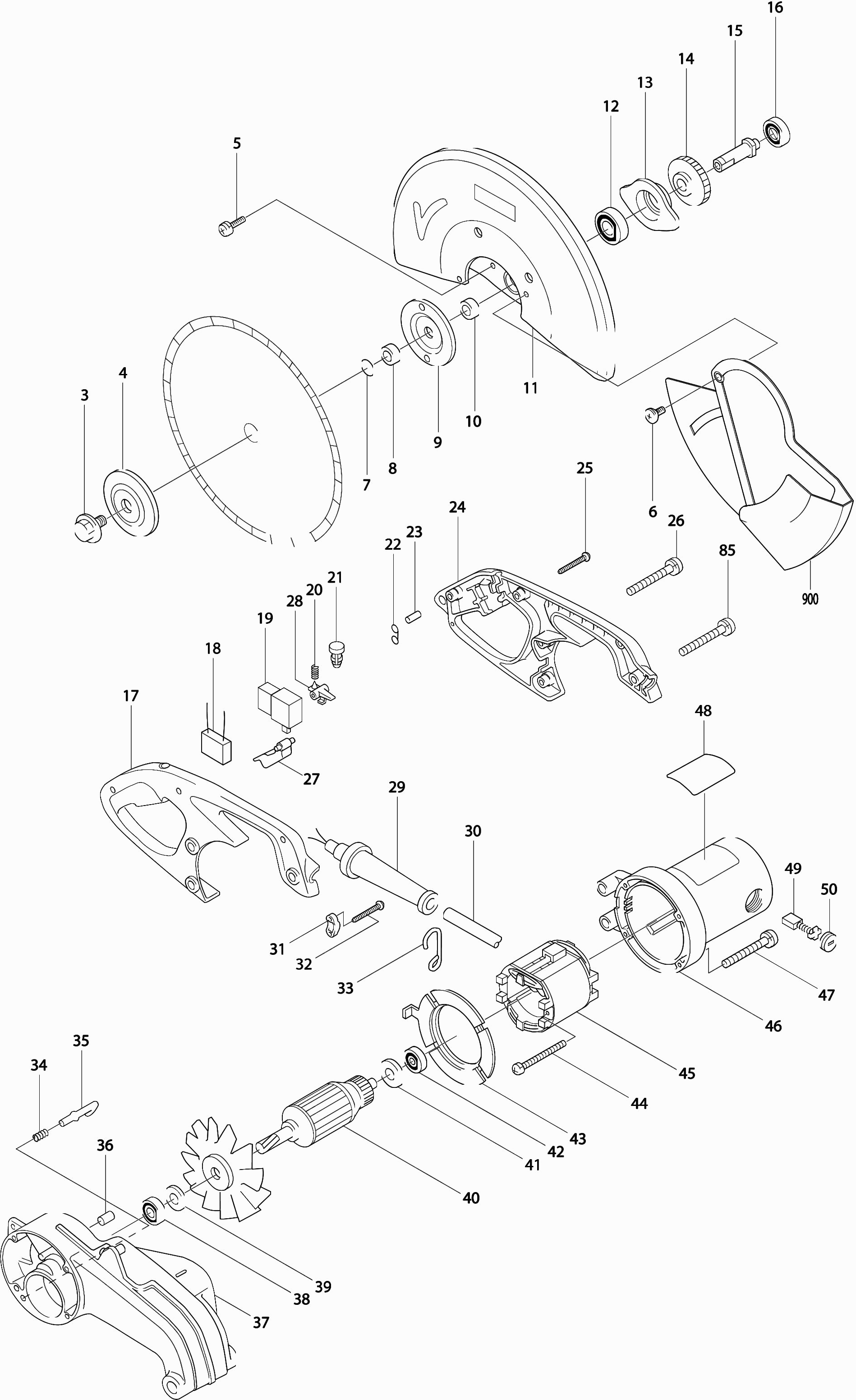

Tekeningen van de Makita 2414B
Onderdelen lijst van de Makita 2414B
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Vleugelbout M6X10 A | ||||
001 | 924306-1 | 0.83 | 1.00 | |
Afdekplaat 2414B * | ||||
002 | 344085-9 | 6.38 | 7.72 | |
Zeskantbout+Revet M10X25 | ||||
003 | 251680-7 | 3.12 | 3.78 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
004 | 224300-6 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
004-1 | 224299-5 | |||
Schroef 6X20 A | ||||
005 | 911333-7 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
006 | 265020-3 | |||
Schroef M6 A | ||||
006-1 | 265121-7 | 0.83 | 1.00 | |
O-Ring 14 2414B A | ||||
007 | 213162-7 | 0.83 | 1.00 | |
Ring 17 2414B | ||||
008 | 257185-5 | 2.48 | 3.00 | |
Buiten/Binnenflens 2414En A | ||||
009 | 224456-5 | 3.96 | 4.79 | |
Ring 17 2414B | ||||
010 | 257185-5 | 2.48 | 3.00 | |
Vaste Beschermkap 2414Nb A | ||||
011 | 165126-6 | 25.37 | 30.70 | |
Vaste Beschermkap 2414Nb A | ||||
011A | 165126-6 | 25.37 | 30.70 | |
Vaste Beschermkap 2414Nb A | ||||
011A1 | 165126-6 | 25.37 | 30.70 | |
Kogellager 6203 | ||||
012 | 211278-2 | 9.24 | 11.18 | |
Lagerhuis 2414B | ||||
013 | 316527-3 | 11.34 | 13.72 | |
Tandwiel 41 2414B | ||||
014 | 226415-5 | 21.08 | 25.51 | |
As 2414B | ||||
015 | 322633-4 | 2.48 | 3.00 | |
Kogellager 6000 EBH341L P | ||||
016 | 211064-1 | 5.71 | 6.91 | |
Handgreep Set 2414B | ||||
017 | 182628-7 | 20.15 | 24.38 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
018B1 | 645200-1 | |||
Schakelaar Sw131 A | ||||
019 | 651922-3 | 11.82 | 14.30 | |
Drukveer 4 | ||||
020 | 231397-8 | 0.83 | 1.00 | |
Deblokkeernkop DLS713 A | ||||
021 | 417113-4 | 0.98 | 1.19 | |
Deblokkeernkop DLS713 A | ||||
021-1 | 417113-4 | 0.98 | 1.19 | |
Hanger Mt242 A | ||||
022 | 281216-8 | 0.83 | 1.00 | |
Hanger Mt242 A | ||||
022-1 | 281216-8 | 0.83 | 1.00 | |
Pen 6 P | ||||
023 | 256012-3 | 0.83 | 1.00 | |
Handgreep Set 2414B | ||||
024 | 182628-7 | 20.15 | 24.38 | |
Tapschroef 4X18 A | ||||
025 | 265A48-7 | 0.83 | 1.00 | |
Schroef 5X50 | ||||
026 | 911273-9 | 0.83 | 1.00 | |
Schakelaarknop 2414B | ||||
027 | 152463-7 | 3.12 | 3.78 | |
Schakelaarknop 2414B | ||||
027A | 152463-7 | 3.12 | 3.78 | |
Blokkeerknop 2414B | ||||
028 | 415366-9 | 1.18 | 1.43 | |
Kabeltule 8-90 | ||||
029 | 682503-2 | 1.39 | 1.68 | |
Kabeltule 8-90 | ||||
029B | 682503-2 | 1.39 | 1.68 | |
Netsnoer 2X1.50 4.0Mtr A | ||||
030 | 695123-3 | 21.08 | 25.51 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
030N | 666066-6 | |||
Klemstrip 9555Nb/Bo3711 A | ||||
031 | 687124-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
031C1 | 687063-9 | |||
Tapschroef 4X18 A | ||||
032 | 265A48-7 | 0.83 | 1.00 | |
Haak 2414K | ||||
033 | 322049-3 | 0.83 | 1.00 | |
Drukveer 7 | ||||
034 | 231240-1 | 0.83 | 1.00 | |
Blokkeerknop 2414B * | ||||
035 | 322665-1 | 2.02 | 2.44 | |
Rubber Pen 6 AC320H P | ||||
036 | 263005-3 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
037 | 159674-5 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
037-1 | 159672-9 | |||
Tandwielhuis 2414Nb | ||||
037-2 | 150916-0 | 99.33 | 120.19 | |
Kogellager 6202Llb A | ||||
038 | 211228-7 | 7.22 | 8.74 | |
Kogellager 6202Llb A | ||||
038-1 | 211228-7 | 7.22 | 8.74 | |
Sluitring 15 | ||||
039 | 267714-6 | 1.18 | 1.43 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
040 | 518729-9 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
040C | 516563-1 | |||
Isolatiering 5903R | ||||
041 | 681633-6 | 1.67 | 2.02 | |
Kogellager 629Llb A | ||||
042 | 210042-8 | 2.36 | 2.86 | |
Kogellager 629Llb A | ||||
042-2 | 210042-8 | 2.36 | 2.86 | |
Tussenplaat 2414B | ||||
043 | 415369-3 | 2.48 | 3.00 | |
Zelftappende Schroef Pt M5X75 | ||||
044 | 266059-9 | 1.24 | 1.50 | |
Zelftappende Schroef Pt M5X75 | ||||
044-1 | 266059-9 | 1.24 | 1.50 | |
Veld 9037/39/2414Nb | ||||
045 | 636008-4 | 41.84 | 50.63 | |
Veld 9037/39/2414Nb | ||||
045C | 636008-4 | 41.84 | 50.63 | |
Motorhuis 2414Nb | ||||
046 | 159750-5 | 35.54 | 43.00 | |
Motorhuis 2414Nb | ||||
046-1 | 159750-5 | 35.54 | 43.00 | |
Schroef 5X50 | ||||
047 | 911273-9 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
048 | 857417-6 | |||
Koolborstel Set Cb-203 A | ||||
049 | 194991-6 | 6.38 | 7.72 | |
Koolborstelhouderdop A | ||||
050 | 643700-5 | 0.98 | 1.19 | |
Spanstift 5-20 | ||||
051 | 951163-4 | 0.83 | 1.00 | |
Draaihandel 120 * | ||||
052 | 272021-4 | 2.10 | 2.54 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
053 | 322239-8 | |||
Spanstift 3-18 | ||||
054 | 951066-2 | 0.83 | 1.00 | |
Spindelblok 2414B * | ||||
055 | 134733-6 | 51.84 | 62.73 | |
Snelspan Moer 2414K | ||||
056 | 322209-7 | 11.82 | 14.30 | |
Schroef 8X30 | ||||
057 | 911451-1 | 0.83 | 1.00 | |
Sluitring 8 | ||||
058 | 253731-2 | 0.83 | 1.00 | |
Centreerbout M8 2416S | ||||
059 | 321680-2 | 4.67 | 5.65 | |
Aandrukplaat 2416S P | ||||
060 | 342679-4 | 4.14 | 5.01 | |
Sluitring 8 | ||||
061 | 253752-4 | 0.83 | 1.00 | |
Veerring M8 A | ||||
062 | 942201-3 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
063 | 931401-0 | |||
Moer M8 Zwt | ||||
063-1 | 931402-8 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
064 | 265201-9 | |||
Geleideplaat 2414B | ||||
065 | 344087-5 | 4.14 | 5.01 | |
Aanslagplaat 2414B | ||||
066 | 344089-1 | 2.36 | 2.86 | |
Vleugelbout M6X10mm | ||||
067 | 251887-5 | 0.92 | 1.11 | |
Vleugelbout M6X10 A | ||||
067 | 924306-1 | 0.83 | 1.00 | |
Zeskantbout M10X130 | ||||
068 | 265406-1 | 4.45 | 5.38 | |
Schotelring 10 | ||||
069 | 267713-8 | 0.98 | 1.19 | |
Scharnierstuk 2414B * | ||||
070 | 344086-7 | 15.65 | 18.94 | |
Bus 16-113 2414B | ||||
071 | 331428-4 | 5.71 | 6.91 | |
Bus 16-113 2414B | ||||
071-1 | 331428-4 | 5.71 | 6.91 | |
Schotelring 10 | ||||
072 | 267713-8 | 0.98 | 1.19 | |
Moer M10-17 A | ||||
073 | 264005-6 | 1.39 | 1.68 | |
Met.Schroef M6X10Mm | ||||
074 | 911308-6 | 0.83 | 1.00 | |
Vonkenvanger 2414B | ||||
075 | 344088-3 | 3.28 | 3.97 | |
Inbusbout M6X12 | ||||
076 | 922311-2 | 0.83 | 1.00 | |
Inbusbout M6X12 | ||||
076 | 922312-0 | 0.83 | 1.00 | |
Veerring 6 A | ||||
077 | 253903-9 | 0.83 | 1.00 | |
Zeskantmoer M6 | ||||
078 | 931302-2 | 0.83 | 1.00 | |
Drukveer 45 2414B | ||||
079 | 233113-4 | 12.80 | 15.49 | |
Drukveer 45 2414B | ||||
079A | 233113-4 | 12.80 | 15.49 | |
Veerhouder 2414B | ||||
080 | 165066-8 | 6.70 | 8.11 | |
Veersteunbout M10 2414En | ||||
081 | 265407-9 | 7.57 | 9.16 | |
Beschermhoek 2414N/Nb | ||||
082 | 421487-7 | 1.18 | 1.43 | |
Voet 2414B * | ||||
083 | 165064-2 | 63.68 | 77.05 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
083-2 | 165361-6 | |||
Ketting 2416S A | ||||
084 | 282016-9 | 1.46 | 1.77 | |
Ketting 2416S A | ||||
084-1 | 282016-9 | 1.46 | 1.77 | |
Schroef 5X35 A | ||||
085 | 911258-5 | 0.83 | 1.00 | |
Verende Beschermkap 2414B A | ||||
0900 | 168320-9 | 18.20 | 22.02 | |
Verende Beschermkap 2414B A | ||||
900-1 | 168320-9 | 18.20 | 22.02 |
