Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 2704N'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

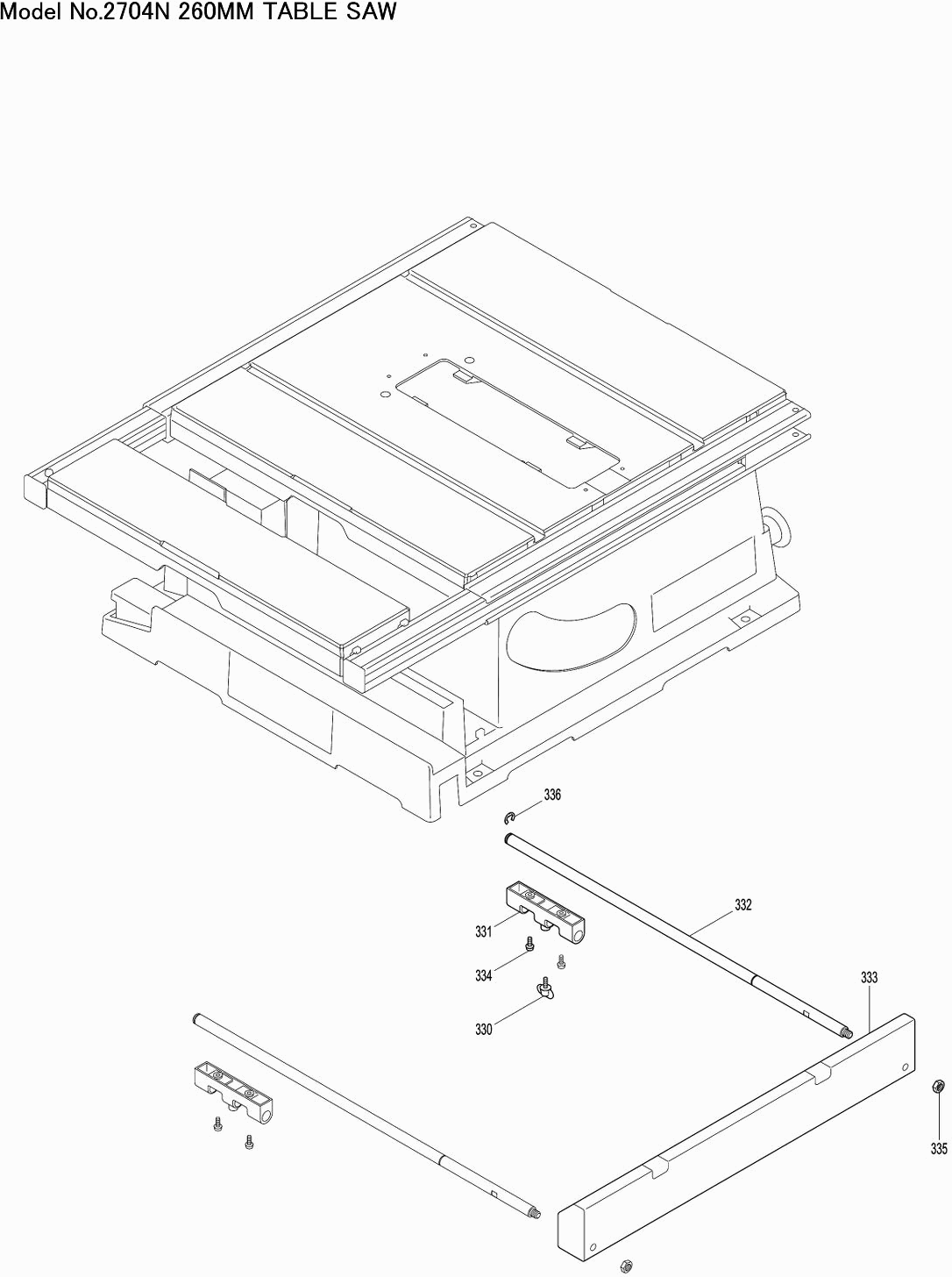

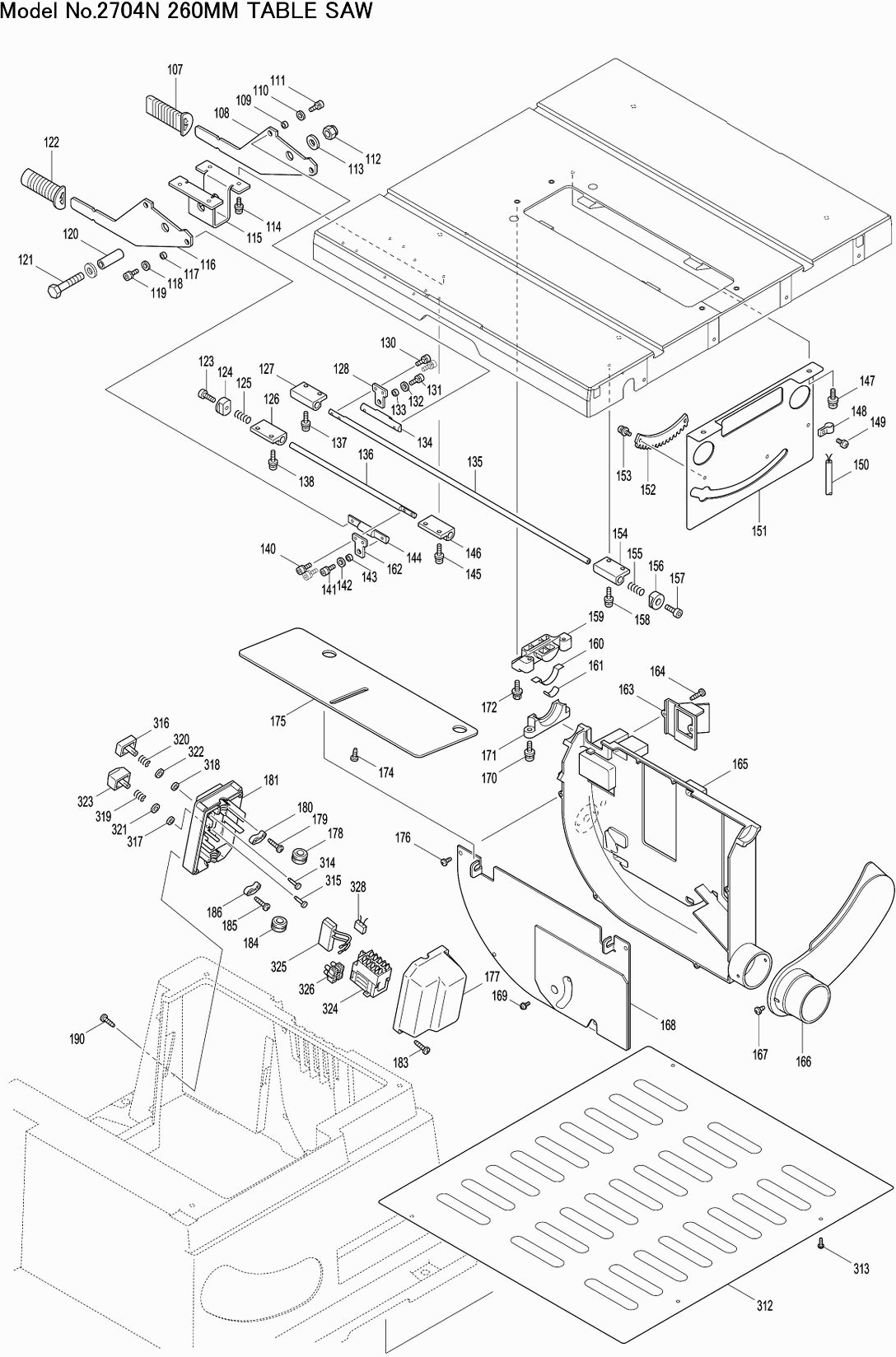

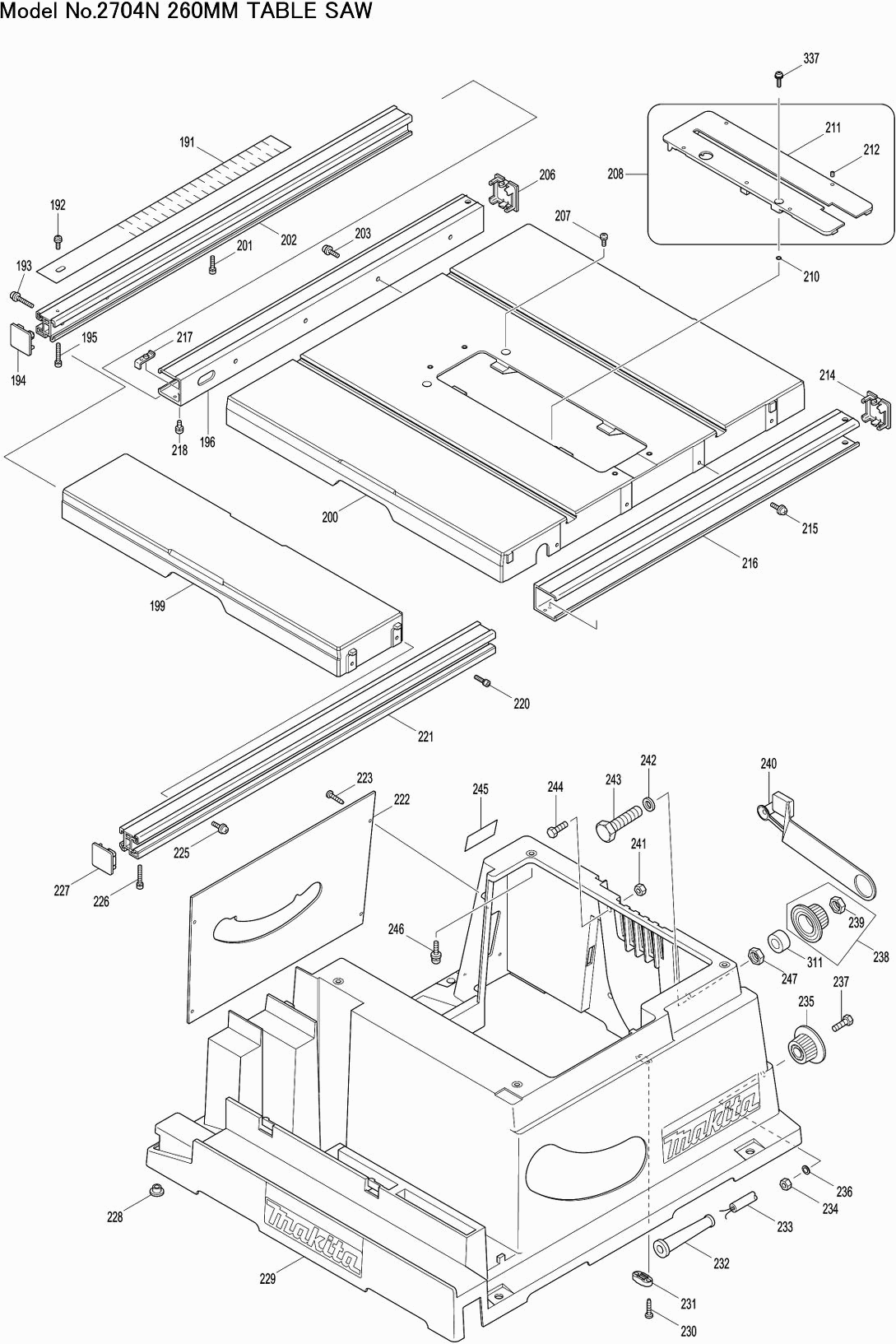

Tekeningen van de Makita 2704N

Onderdelen lijst van de Makita 2704N

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Beschermk+spouwm assy 2704N
001 123998-5 112.06 135.59

Kraagpin 10 2704
002 268135-5 3.96 4.79

Sluitring 10 A
003 253758-2 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
004 458606-2

Geen informatie beschikbaar, niet bestelbaar
005 457741-3

Geen informatie beschikbaar, niet bestelbaar
006 813L22-1

Sluitring 10 A
007 253758-2 0.83 1.00

Stopring E-9
008 961015-1 0.83 1.00

Waarschuwlabel 2704N
009 890408-4 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
010 251558-4

Sluitring 6X12Mm A
012 941151-9 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
013 457740-5

Schroef 4X20 A
014 911138-5 0.83 1.00

Zeskantmoer M4 A
015 931102-0 0.83 1.00

Vulbus 2704N
016 344533-8 0.83 1.00

Bus 6MM 2704N
017 326990-2 1.00 1.21

Bus 6MM 2704N
018 326990-2 1.00 1.21

Vulbus 2704N
019 344533-8 0.83 1.00

Sluitring 6X12Mm A
020 941151-9 0.83 1.00

Borgmoer M6
021 252014-7 0.83 1.00

Indicatielabel 2704N
022 817G70-2 3.44 4.16

Blokkeerhandel 2704
023 345583-6 0.98 1.19

Borgpen 4-12 2704
024 951104-0 0.83 1.00

Veiligheidspal 2704N
025 326989-7 1.00 1.21

Sluitring 8
026 253731-2 0.83 1.00

Spouwmeshouder Re 2704N
027 347233-9 1.99 2.41

Bus 8MM 2704N
028 326991-0 1.00 1.21

Tapschroef 4X18 A
029 265A48-7 0.83 1.00

Afdekplaat 2704
030 416341-8 4.67 5.65

Tapschroef 4X18 A
031 265A48-7 0.83 1.00

Trekontlasting Lf1000
032 687054-0 0.83 1.00

Motorhuis 2704
033 154602-5 28.02 33.90

Geen informatie beschikbaar, niet bestelbaar
033C10 643653-8

Koolborstel Set Cb-153 A
034 194985-1 3.96 4.79

Koolborstelhouderdop A
035 643650-4 0.83 1.00

Schroef 6X60
036 911383-2 0.83 1.00

Tapschroef 5X65Mm Mt903*
037 266352-1 0.83 1.00

Veld 2704 A
038 599546-6 68.13 82.44

Statorveertje Cb5
038C10 654020-2 0.83 1.00

Veldverbinder 2704
038C20 654553-7 0.83 1.00

Tussenplaat 2704
039 416331-1 2.02 2.44

Kogellager 6202Llb A
040 211228-7 7.22 8.74

Sluitring 15 LF1000 P
041 253147-1 0.83 1.00

Anker 2704 A
042 518765-5 82.47 99.79

Isolatiering Ls1040
043 681640-9 0.83 1.00

Kogellager 6000Ddw P
044 211088-7 5.06 6.12

Sluitring 18
045 253198-4 0.83 1.00

Urethaan Ring 18 2704
046 261129-9 0.98 1.19

Schroef TX M6x20mm 2704N
047 251559-2 1.66 2.01

Zeskantbout M6X20 2704
048 921331-3 0.83 1.00

Drukplaat 2704N
049 347235-5 1.00 1.21

Spouwmeshouder 2704N
050 319602-4 6.41 7.76

Schroef TX M6x20mm 2704N
052 251559-2 1.66 2.01

Inbusbout M6X20 2704
053 922334-0 1.20 1.45

Tandwielhuis Tussenplaat 2704
054 344536-2 9.24 11.18

Schroef M5X12 A
055 911213-7 0.83 1.00

Tandwielhuis 2704N A
056 126760-7 48.40 58.56

Rubber Pen 6 AC320H P
056C10 263005-3 0.83 1.00

Stabiliteitsstift 2704
057 323736-7 9.24 11.18

Tapschroef Ct 4X25 2704
058 266040-0 0.83 1.00

Geleiderhouder 2704
059 416340-0 0.98 1.19

Kogellager 609
063 211051-0 9.24 11.18

Zaagasset 2704
064 154595-6 38.72 46.85

Tandwiel 42 2704
065 226602-6 10.99 13.30

Platte Ring Tw1000
066 267170-0 2.10 2.54

Kogellager 6203
067 211278-2 9.24 11.18

Zaagas 2704
068 324556-2 8.59 10.39

Lagerhuis 2704
069 316933-2 5.30 6.41

Kruiskopschroef 5X20
070 911233-1 0.83 1.00

Zeskantmoer M10
071 931502-4 0.83 1.00

Tapschroef Ct 4X25 2704
072 266040-0 0.83 1.00

Draadeind 2704
073 322968-3 9.24 11.18

Stopring E-10 P
074 961016-9 0.83 1.00

Instelbouthouder 2704
075 416339-5 1.02 1.23

Platte Ring 12 2704
076 941302-4 0.83 1.00

Tandwiel 2704
077 226747-0 9.24 11.18

Spanstift 4-20
078 951116-3 0.83 1.00

Tandwiel 2704
079 226747-0 9.24 11.18

Platte Ring 12 2704
080 941302-4 0.83 1.00

Spanstift 4-20
081 951116-3 0.83 1.00

Montagebus Tbv Blokkeerhandel
082 324562-7 2.10 2.54

Ring 10 Lf1000
083 253024-7 0.83 1.00

Drukveer 14 2704
084 231315-6 1.02 1.23

Blokkeerhandelas 2704
085 322967-5 10.50 12.70

Inbusbout M5X20 A
086 922232-8 0.98 1.19

Hefboom 2704
087 272248-6 3.54 4.28

Zeskantmoer M5 A
087C10 931202-6 0.83 1.00

Verstelas 2704
088 324563-5 2.48 3.00

Tapschroef Ct4X16 A
089 266034-5 0.83 1.00

Sluitring 12 *
090 253143-9 0.83 1.00

O-Ring 12
091 213107-5 0.83 1.00

Sluitring 12
092 253052-2 0.83 1.00

Glijlager 12 6410
093 214114-1 0.83 1.00

Positie Stang 2704
094 345520-0 1.02 1.23

Centreerpunt 2704
095 344543-5 1.46 1.77

Inbusbout M4X6 2704
096 922103-9 0.83 1.00

Verstelarm 60 2704
097 271074-0 3.11 3.76

Zeskantmoer M5 A
097C10 931202-6 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
098 911223-4

Zeskantbout M5 2704
099 251382-5 3.12 3.78

Knop 32 2704
100 271423-1 1.66 2.01

Sluitring 5
101 267010-2 0.83 1.00

Waaier 80Mm Da4031
102 240003-4 3.12 3.78

Verstelknop 100 2704
103 271073-2 5.71 6.91

Buitenflens 2704 A
104 224482-4 2.71 3.28

Zaagborgmoer M12-19 2704
105 252155-9 1.39 1.68

Binnenflens 53 2704
106 224401-0 3.96 4.79

Handgreep 2704
107 273523-3 0.83 1.00

Handgreepplaat 2704
108 345534-9 3.96 4.79

Ring 4 2704
109 257161-9 2.36 2.86

Sluitring M4
110 941051-3 0.83 1.00

Inbusbout M4X12 2704
111 922116-0 0.83 1.00

Moer M10-17 A
112 264005-6 1.39 1.68

Sluitring 10Xx1,6Mm 1901/02
113 941251-5 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
114 911223-4

Handgreepplaathouder 2704*
115 345539-9 3.12 3.78

Handgreepplaat 2704
116 345534-9 3.96 4.79

Ring 4 2704
117 257161-9 2.36 2.86

Sluitring M4
118 941051-3 0.83 1.00

Inbusbout M4X12 2704
119 922116-0 0.83 1.00

Bus 10 2704*
120 257753-4 0.83 1.00

Inbusbout M16X65 2704 *
121 265536-8 3.11 3.76

Handgreep 2704
122 273523-3 0.83 1.00

Zeskantbout M5X20 2704
123 265382-9 0.83 1.00

Stelring 2704
124 324559-6 1.00 1.21

Drukveer 8Mm 2704*
125 233229-5 0.83 1.00

Ashouder Ls0714
126 418655-1 1.67 2.02

Ashouder Ls0714
127 418655-1 1.67 2.02

Adapterplaat 2704
128 345535-7 0.83 1.00

Inbusbout M4X12 2704
130 922116-0 0.83 1.00

Inbusbout M4X12 2704
131 922116-0 0.83 1.00

Sluitring M4
132 941051-3 0.83 1.00

Ring 4 2704
133 257161-9 2.36 2.86

Verbindingsstang 2704 *
134 324675-4 2.02 2.44

Verbindingsstang R 2704 *
135 324673-8 3.54 4.28

Verbindingsstang F 2704 *
136 324674-6 2.02 2.44

Schroef 4X16 A
137 911526-6 0.83 1.00

Schroef 4X16 A
138 911526-6 0.83 1.00

Inbusbout M4X12 2704
140 922116-0 0.83 1.00

Inbusbout M4X12 2704
141 922116-0 0.83 1.00

Sluitring M4
142 941051-3 0.83 1.00

Ring 4 2704
143 257161-9 2.36 2.86

Verbindingsstang 2704 *
144 324675-4 2.02 2.44

Schroef 4X16 A
145 911526-6 0.83 1.00

Ashouder Ls0714
146 418655-1 1.67 2.02

Zeskantbout M6X16
147 911323-0 0.83 1.00

Trekontlasting Lf1000
148 687049-3 0.83 1.00

Kruiskopschroef M4X10
149 251308-7 0.83 1.00

Netsnoer 5,0X0,5 1,5Mtr*
150 664094-5 10.50 12.70

Verstekplaat 2704
151 345628-0 6.38 7.72

Kartelplaat 2704
152 416333-7 2.36 2.86

Schroef M5X12 A
153 911213-7 0.83 1.00

Ashouder Ls0714
154 418655-1 1.67 2.02

Drukveer 8Mm 2704*
155 233229-5 0.83 1.00

Stelring 2704
156 324559-6 1.00 1.21

Zeskantbout M5X20 2704
157 265382-9 0.83 1.00

Schroef 4X16 A
158 911526-6 0.83 1.00

Stelblok 2704 A
159 318020-3 3.72 4.50

Geleiderzetel 2704
160 344529-9 0.83 1.00

Bladveer 2704
161 232174-1 0.83 1.00

Adapterplaat 2704
162 345535-7 0.83 1.00

Stofgeleider 2704
163 416439-1 3.12 3.78

Tapschroef Ct4X16 A
164 266034-5 0.83 1.00

Zaagkap 2704 A
165 318253-0 38.72 46.85

Stofafzuighulpstuk 2704
166 418917-7 8.59 10.39

Tapschroef 4X8
167 266061-2 0.83 1.00

Zaagkapdeksel 2704
168 154599-8 15.65 18.94

Schroef 4X10
169 911114-9 0.83 1.00

Schroef 6X20 A
170 911333-7 0.83 1.00

Frame Plaat 2704
171 416332-9 2.36 2.86

Geen informatie beschikbaar, niet bestelbaar
172 265460-5

Tapschroef 4X18Mm
174 266300-0 0.83 1.00

Schuifdeksel 2704
175 413097-4 19.23 23.27

Tapschroef 5X12
176 266035-3 0.83 1.00

Schakeldoos 2704
177 418918-5 5.98 7.24

Doorvoer LF1000 A
178 682103-8 0.83 1.00

Tapschroef 4X18 A
179 265A48-7 0.83 1.00

Trekontlasting Lf1000
180 687054-0 0.83 1.00

Basisplaat Schakeldoos 2704
181 418912-7 9.67 11.70

Tapschroef 4X18 A
183 265A48-7 0.83 1.00

Doorvoer LF1000 A
184 682103-8 0.83 1.00

Tapschroef 4X18 A
185 265A48-7 0.83 1.00

Klemstrip 9555Nb/Bo3711 A
186 687124-5 0.83 1.00

Tapschroef 4X14 Ga7020 P
190 266385-6 0.83 1.00

Schaalverdeling 2704
191 816844-6 2.02 2.44

Kruiskopschroef M4X10
192 251308-7 0.83 1.00

Schroef 5X30 A
193 911253-5 0.83 1.00

Railkap R 2704
194 418908-8 1.67 2.02

Inbusbout M4X25 A
195 922146-1 0.83 1.00

Buiten Rail 2704
196 154705-5 25.36 30.69

Schaalverdeling 2704
196C10 816843-8 2.84 3.44

Verbredingstafel 2704*
199 317877-9 87.32 105.66

Tafelplaat 2704N
200 158952-0 272.87 330.17

Topplaat metaal 2704N
200C10 346068-5 4.24 5.13

Schroef 4X12 A
200C20 911116-5 0.83 1.00

Inbusbout M4X16
201 922126-7 0.83 1.00

Front Binnen Rail 2704 A
202 158104-3 48.40 58.56

Kruiskopschroef 5X20
203 911233-1 0.83 1.00

Railkap L 2704
206 418907-0 1.67 2.02

Kruiskopschroef M5X18 2704
207 265045-7 0.83 1.00

Afdekplaat assy 2704 A
208 126901-5 23.05 27.89

O-Ring 4 Hr3000C
210 213023-1 0.83 1.00

Afdekplaat 2704
211 319717-7 12.19 14.75

Zeskantbout M5X6 Bsr730
212 266264-8 0.83 1.00

Railkap L 2704
214 418907-0 1.67 2.02

Kruiskopschroef 5X20
215 911233-1 0.83 1.00

Achter Buiten Rail 2704
216 317867-2 25.36 30.69

Rail Aanslag 2704*
217 345529-2 0.83 1.00

Kruiskopschroef M4X10
218 251308-7 0.83 1.00

Inbusbout M4X16
220 922126-7 0.83 1.00

Achter Binnen Rail 2704 A
221 158103-5 48.40 58.56

Voorplaat 2704
222 345533-1 9.24 11.18

Tapschroef 4X14 Ga7020 P
223 266385-6 0.83 1.00

Schroef 5X30 A
225 911253-5 0.83 1.00

Inbusbout M4X25 A
226 922146-1 0.83 1.00

Railkap R 2704
227 418908-8 1.67 2.02

Rubber Voet Ls1013/Ls0714
228 286212-1 0.83 1.00

Behuizing 2704
229 154608-3 161.72 195.68

Waarschuwingslabel 2704*
229C10 810107-2 5.09 6.16

Label Makita 2704
229C20 819176-0 3.44 4.16

Tapschroef 4X18 A
230 265A48-7 0.83 1.00

Klemstrip 9555Nb/Bo3711 A
231 687124-5 0.83 1.00

Kabeltule 9.3-85 P
232 682516-3 0.98 1.19

Geen informatie beschikbaar, niet bestelbaar
233 665865-3

Zeskantmoer M6
234 931302-2 0.83 1.00

Knop 37 2704
235 271318-8 3.11 3.76

Sluitring 6X12Mm A
236 941151-9 0.83 1.00

Zeskantbout M6X25
237 921342-8 0.83 1.00

Knop 37 2704
238 271320-1 3.72 4.50

Moer M14 2704
239 252197-3 1.75 2.12

Houder 2704*
240 421926-7 5.09 6.16

Moer M8 Zwt
241 931402-8 0.83 1.00

Sluitring 14
242 253797-2 0.83 1.00

Bout M14X65Mm 2704 *
243 265537-6 7.21 8.72

Bout M8X40
244 921462-8 2.64 3.19

Naamplaat 2704N
245 854B85-8 0.83 1.00

Kruiskopschroef 6X25
246 911344-2 0.83 1.00

Moer M14 2704
247 252197-3 1.75 2.12

Geen informatie beschikbaar, niet bestelbaar
310 257262-3

Bus 14 2704
311 262559-7 0.83 1.00

Onderplaat 2704
312 345536-5 48.40 58.56

Tapschroef 4X14 Ga7020 P
313 266385-6 0.83 1.00

Pin Lh1040F
314 418618-7 1.46 1.77

Pin Lh1040F
315 418618-7 1.46 1.77

Drukknop Aan Lh1040F
316 418616-1 2.48 3.00

Afdichting Vilt Lh1040F
317 443103-1 0.83 1.00

Afdichting Vilt Lh1040F
318 443103-1 0.83 1.00

Drukveer 8 LF1000 P
319 231025-5 0.83 1.00

Drukveer 8 LF1000 P
320 231025-5 0.83 1.00

Sluitring 7 LF1000 A
321 267322-3 0.83 1.00

Sluitring 7 LF1000 A
322 267322-3 0.83 1.00

Drukknop Uit Lh1040F
323 418617-9 2.48 3.00

Relais Lh1040F
324 652772-9 48.40 58.56

Soft Start Circuit Lh1040F
325 631613-2 21.08 25.51

Kroonsteen Lh1040F
326 654561-8 3.28 3.97

Condensator 0,47Uf
327 645006-7 1.67 2.02

Condensator 0.1Uf A
328 645105-5 2.71 3.28

Condensator Jr3000Vt
329 646049-2 5.71 6.91

Schroef M5X15 Rp0910
330 265740-9 3.12 3.78

Verbindingsstanghouder 2704
331 317879-5 5.06 6.12

Zijstang 2704
332 324564-3 11.34 13.72

Tafelverlenging 2704
333 345537-3 18.20 22.02

Inbusbout M5X16 A
334 922221-3 0.83 1.00

Zeskantmoer M10
335 931502-4 0.83 1.00

Stopring E-10 P
336 961016-9 0.83 1.00

Kruiskopschroef 5X20
337 911233-1 0.83 1.00

Torsieveer 17
338 232387-4 0.83 1.00

Bus 8MM 2704N
339 326991-0 1.00 1.21

Spouwmeshouder Li 2704N
340 347232-1 1.99 2.41

Sluitring 6
341 253010-8 0.83 1.00

Borgmoer M6
342 252014-7 0.83 1.00

Spouwmes 2704N A
343 347234-7 11.84 14.33

Er bevinden zich 0 artikelen in uw winkelwagen.
