Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 3703'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

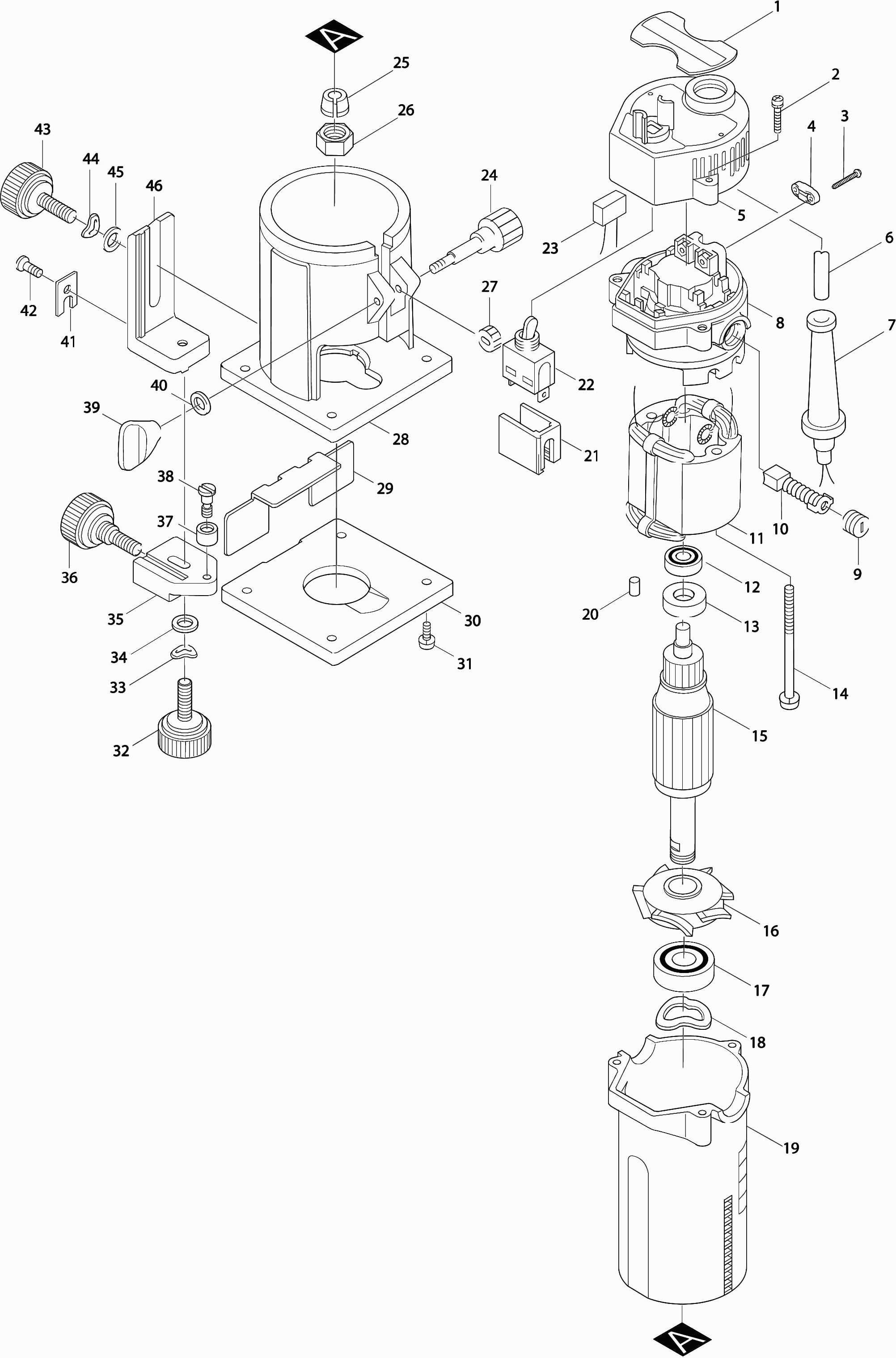

Tekeningen van de Makita 3703
Onderdelen lijst van de Makita 3703
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Schroef M4X40 | ||||
| 002 | 911168-6 | 0.83 | 1.00 | |
| Tapschroef 4X18 A | ||||
| 003 | 265A48-7 | 0.83 | 1.00 | |
| Klemstrip 9555Nb/Bo3711 A | ||||
| 004 | 687124-5 | 0.83 | 1.00 | |
| Achterdeksel 3705 | ||||
| 005 | 410062-4 | 6.38 | 7.72 | |
| Netsnoer 2X1.00 2.2Mtr A | ||||
| 006 | 665383-1 | 10.50 | 12.70 | |
| Kabeltule 8-85 A | ||||
| 007 | 682502-4 | 1.67 | 2.02 | |
| Motorachterhuis 3704 A | ||||
| 008 | 153707-8 | 12.80 | 15.49 | |
| Koolborstelhouder * | ||||
| 008A | 643917-0 | 3.12 | 3.78 | |
| Koolborstelhouderdop | ||||
| 009 | 643550-8 | 0.83 | 1.00 | |
| Koolborstelset CB411 RT0702C A | ||||
| 010 | 195010-1 | 4.45 | 5.38 | |
| Veld 3704 * | ||||
| 011 | 593148-0 | 30.69 | 37.13 | |
| Statorveer | ||||
| 011A | 654100-4 | 1.24 | 1.50 | |
| Klembus 1,25Mm Tbv Stat.Veer P | ||||
| 011B | 654501-6 | 0.83 | 1.00 | |
| Kogellager 627Llb A | ||||
| 012 | 210025-8 | 2.71 | 3.28 | |
| Isolatiering | ||||
| 013 | 681614-0 | 0.83 | 1.00 | |
| Schroef M4X70 * | ||||
| 014 | 911596-5 | 1.18 | 1.43 | |
| Anker 3704* | ||||
| 015 | 511918-5 | 72.58 | 87.82 | |
| Waaier 52 | ||||
| 016 | 241615-6 | 8.27 | 10.01 | |
| Kogellager 6002Ddw A | ||||
| 017 | 211236-8 | 9.24 | 11.18 | |
| Veerring 23 | ||||
| 018 | 253905-5 | 0.83 | 1.00 | |
| Motorhuis 3704 | ||||
| 019 | 414567-6 | 17.40 | 21.05 | |
| Rubber Pen 4 | ||||
| 020 | 263014-2 | 0.83 | 1.00 | |
| Schakelaarhouder 3705 * | ||||
| 021 | 410069-0 | 1.67 | 2.02 | |
| Schakelaar Sw-90 6514671 | ||||
| 022 | 651467-1 | 18.20 | 22.02 | |
| Condensator 0.1Uf A | ||||
| 023 | 645105-5 | 2.71 | 3.28 | |
| Schroef 5X33 | ||||
| 024 | 251890-6 | 7.21 | 8.72 | |
| Spantang 6mm kantenfrees | ||||
| 025 | 763607-0 | 4.00 | 4.84 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 026 | 763606-2 | |||
| Tandwiel Hulpgeleider 3901 | ||||
| 027 | 226217-9 | 1.18 | 1.43 | |
| Huis 3700B | ||||
| 028 | 411930-4 | 12.19 | 14.75 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 029 | 411115-2 | |||
| Zoolbeschermplaat 3703 Transp | ||||
| 030 | 410585-2 | 3.12 | 3.78 | |
| Kruiskopschroef M4X10 | ||||
| 031 | 251308-7 | 0.83 | 1.00 | |
| Vastzetschroef M6X25 Rt0700 A | ||||
| 032 | 265763-7 | 0.98 | 1.19 | |
| Veerring 6 A | ||||
| 033 | 253903-9 | 0.83 | 1.00 | |
| Sluitring 6X12Mm A | ||||
| 034 | 941151-9 | 0.83 | 1.00 | |
| Trimgeleider 3700B P | ||||
| 035 | 317789-6 | 4.44 | 5.37 | |
| Vastzetschroef M6 A | ||||
| 036 | 265764-5 | 0.83 | 1.00 | |
| Rol 11 3700B A | ||||
| 037 | 324378-0 | 1.18 | 1.43 | |
| Schroef M5 3707F A | ||||
| 038 | 251471-6 | 0.83 | 1.00 | |
| Vleugelmoer M5 | ||||
| 039 | 252632-1 | 4.45 | 5.38 | |
| Sluitring 5mm DSP601 A | ||||
| 040 | 253414-4 | 0.83 | 1.00 | |
| Haak 3700B A | ||||
| 041 | 341136-9 | 0.83 | 1.00 | |
| Verzonken Schroef M4X12 | ||||
| 042 | 912116-8 | 0.83 | 1.00 | |
| Vastzetschroef M6X25 Rt0700 A | ||||
| 043 | 265763-7 | 0.98 | 1.19 | |
| Veerring 6 A | ||||
| 044 | 253903-9 | 0.83 | 1.00 | |
| Sluitring 6X12Mm A | ||||
| 045 | 941151-9 | 0.83 | 1.00 | |
| Trimgeleider kantenfrees | ||||
| 046 | 122703-7 | 13.00 | 15.73 | |
