Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 3710'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

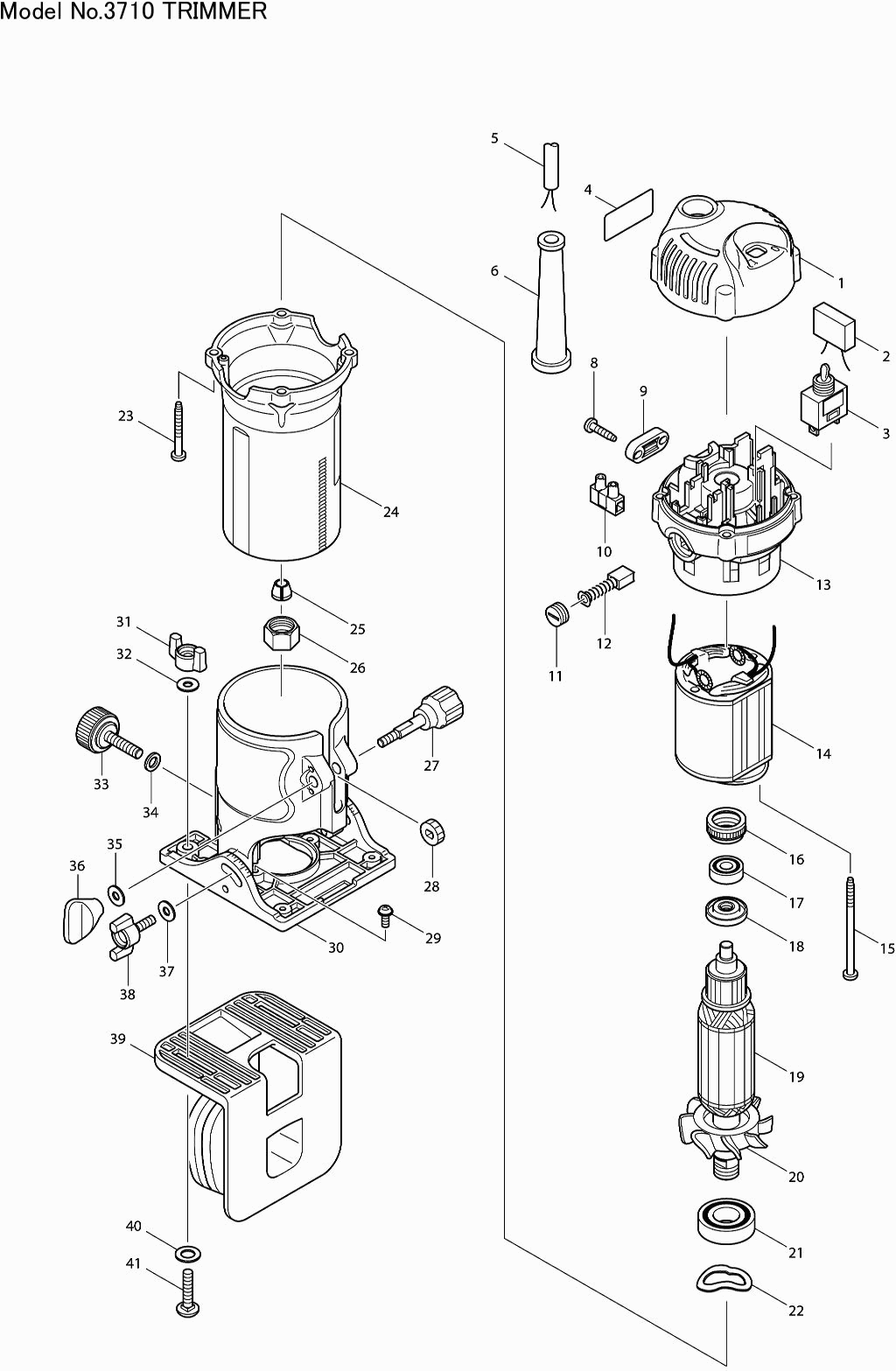

Tekeningen van de Makita 3710
Onderdelen lijst van de Makita 3710
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Afdekkap 3709 | ||||
001 | 419137-6 | 1.43 | 1.73 | |
Condensator 0,22uf | ||||
002 | 645190-8 | 2.44 | 2.95 | |
Schakelaar ST115A-TB-S1 M3600 | ||||
003 | 651066-9 | 2.44 | 2.95 | |
Naamplaat 3710 | ||||
004 | 861701-3 | 2.80 | 3.39 | |
Netsnoer 2x1.00 2.2mtr | ||||
005 | 665383-1 | 10.81 | 13.08 | |
Kabeltule 8-85 | ||||
006 | 682502-4 | 1.72 | 2.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
008 | 266326-2 | |||
Klemstrip | ||||
009 | 687124-5 | 0.83 | 1.00 | |
Kroonsteen Bo4553-Bo4554 A | ||||
010 | 654475-1 | 0.83 | 1.00 | |
Koolborstelhouderdop | ||||
011 | 643550-8 | 0.83 | 1.00 | |
Koolborstelset CB411 RT0702C | ||||
012 | 195010-1 | 3.20 | 3.87 | |
Steun 3709 A | ||||
013 | 140L18-2 | 7.44 | 9.00 | |
Koolborstelhouder | ||||
013C10 | 643455-2 | 1.43 | 1.73 | |
Veld assy 240v 3709 A | ||||
014 | 590087-5 | 17.90 | 21.66 | |
Statorveer | ||||
014C10 | 654100-4 | 1.27 | 1.54 | |
Klembus tbv statorv. 1,25mm | ||||
014C20 | 654501-6 | 0.83 | 1.00 | |
Tapschroef 4x65mm | ||||
015 | 266340-8 | 0.83 | 1.00 | |
Rubber ring 19 | ||||
016 | 421494-0 | 4.08 | 4.94 | |
NULL | ||||
017 | 210169-4 | 1.43 | 1.73 | |
Keerring | ||||
018 | 681668-7 | 0.83 | 1.00 | |
Anker assy 240v 3709 | ||||
019 | 515634-1 | 31.61 | 38.25 | |
Waaier 52 | ||||
020 | 241667-7 | 5.24 | 6.34 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
021 | 211489-9 | |||
Veerring 23 | ||||
022 | 267785-3 | 0.83 | 1.00 | |
Schroef 4x35 | ||||
023 | 266351-3 | 0.83 | 1.00 | |
Motorhuis 3709 | ||||
024 | 154668-5 | 3.65 | 4.42 | |
Label graden 3709 | ||||
024C10 | 816817-9 | 0.83 | 1.00 | |
Spantang 6mm kantenfrees | ||||
025 | 763662-2 | 3.35 | 4.05 | |
Spanmoer kantenfrees | ||||
026 | 763661-4 | 4.33 | 5.24 | |
Vleugelbout M5x33mm 3901 | ||||
027 | 265771-8 | 1.01 | 1.22 | |
Tandwiel hulpgeleider | ||||
028 | 226217-9 | 1.21 | 1.46 | |
Schroef 4x10 | ||||
029 | 911114-9 | 0.83 | 1.00 | |
Voetzool 3710 | ||||
030 | 154670-8 | 26.11 | 31.59 | |
Pen 4 * | ||||
030C10 | 256093-7 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
030C20 | 419140-7 | |||
Sterknop M5 | ||||
031 | 252653-3 | 0.83 | 1.00 | |
Sluitring 5mm DSP601 A | ||||
032 | 253414-4 | 0.83 | 1.00 | |
Knopschroef 6x18 | ||||
033 | 251814-2 | 1.06 | 1.28 | |
Sluitring 6x12mm | ||||
034 | 941151-9 | 0.83 | 1.00 | |
Sluitring 5mm DSP601 A | ||||
035 | 253414-4 | 0.83 | 1.00 | |
Sterknop M5 3901 | ||||
036 | 252652-5 | 1.01 | 1.22 | |
Sluitring 5mm DSP601 A | ||||
037 | 253414-4 | 0.83 | 1.00 | |
Knopschroef M5x16 | ||||
038 | 265761-1 | 0.83 | 1.00 | |
Trimschoen 3704 * | ||||
039 | 414304-8 | 13.19 | 15.96 | |
Sluitring 8 | ||||
040 | 267240-5 | 0.83 | 1.00 | |
Bout 5x25 | ||||
041 | 923241-0 | 0.83 | 1.00 |
