Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 4131'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita 4131

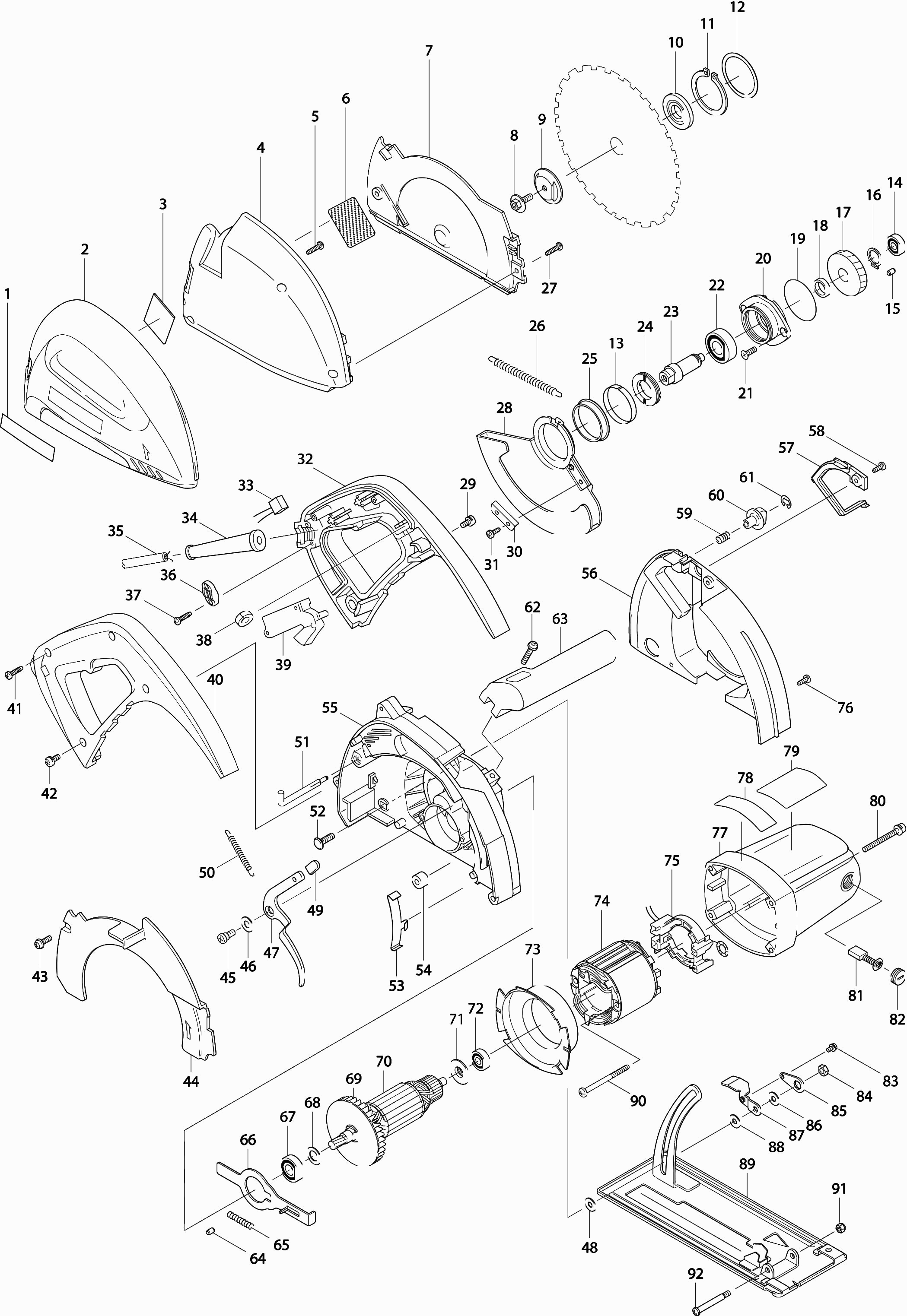

Onderdelen tekening 1

Onderdelen lijst van de Makita 4131

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Label "makita"
001 819064-1@141 0.83 1.00

Bescherm/stofkaphuls
002 183837-1@141 12.58 15.22

Waarschuwingslabel
002A 810055-5@141 2.80 3.39

Kijkglas
003 431005-3@141 11.68 14.13

Bescherm/stofkap
004 317776-5@141 17.90 21.66

Geen informatie beschikbaar, niet bestelbaar
004-1 312D82-7@141

Tapschroef 4x18
005 265A48-7@141 0.90 1.09

Geperforeerd plaat
006 343760-4@141 3.65 4.42

Stofplaat
007 317777-3@141 12.58 15.22

Geen informatie beschikbaar, niet bestelbaar
008 266226-6@141

Buitenflens 40
009 224366-6@141 5.88 7.11

Binnenflens 40
010 224370-5@141 5.22 6.32

Borgring S-42
011 961201-4@141 1.21 1.46

Ring 42
012 267784-5@141 1.43 1.73

Opvulring
013 343759-9@141 2.08 2.52

Kogellager 608llb
014 210043-6@141 1.72 2.08

Rubber pen 4
015 263002-9@141 0.83 1.00

Borgring S-15
016 961055-9@141 0.83 1.00

Tandwiel 48
017 226591-5@141 16.07 19.44

Ring 15
018 257053-2@141 1.51 1.83

O-ring 46
019 213621-1@141 0.83 1.00

Lagerhuis
020 316579-4@141 14.90 18.03

Verzonken schroef M5x12
021 251372-8@141 0.83 1.00

Kogellager 6202llb
022 211228-7@141 7.44 9.00

As
023 324475-2@141 30.23 36.58

Lagerborging 22-36
024 285807-7@141 1.72 2.08

Geen informatie beschikbaar, niet bestelbaar
025 345422-0@141

Trekveer 4 4131 A
026 231891-0@141 1.21 1.46

Tapschroef 4x18
027 265A48-7@141 0.90 1.09

Beschermkap
028 317775-7@141 17.90 21.66

Schroef 5x12
029 911213-7@141 0.83 1.00

Hulpplaat
030 344944-7@141 2.44 2.95

Tapschroef M4x12mm Ck
031 266026-4@141 0.83 1.00

Handgreep set
032 183826-6@141 14.23 17.22

Condensator 0,22uf
033 645190-8@141 2.44 2.95

Kabeltule 8-90
034 682503-2@141 1.43 1.73

Netsnoer 2x1.00 2.2mtr
035 665383-1@141 10.81 13.08

Klemstrip
036 687124-5@141 0.83 1.00

Tapschroef 4x18
037 265A48-7@141 0.90 1.09

Rubberring
038 421492-4@141 0.83 1.00

Schakelaar Tg71cl-2
039 651057-0@141 22.75 27.53

Handgreep set
040 183826-6@141 14.23 17.22

Tapschroef 4x18
041 265A48-7@141 0.90 1.09

Schroef 5x12
042 911213-7@141 0.83 1.00

Schroef 5x16
043 911224-2@141 0.83 1.00

Beschermkap
044 317778-1@141 11.16 13.50

Schroef M6
045 251267-5@141 0.83 1.00

Sluitring 8
046 941202-8@141 0.83 1.00

Blokkeerbeugel
047 345421-2@141 2.80 3.39

Sluitring 6
048 253804-1@141 0.83 1.00

Rubber kap
049 421676-4@141 0.83 1.00

Trekveer 4
050 231823-7@141 1.43 1.73

Haak
051 324476-0@141 9.52 11.52

Slotbout 6x20
052 266031-1@141 1.72 2.08

Beschermschild
053 343758-1@141 2.80 3.39

Rubber bus 6
054 262511-5@141 0.83 1.00

Tandwielhuis
055 153924-0@141 68.71 83.14

Tandwielhuiskap
056 418612-9@141 9.52 11.52

Kabelgeleider
057 418613-7@141 2.44 2.95

Tapschroef M4x12mm Ck
058 266026-4@141 0.83 1.00

Drukveer 7 *
059 231402-1@141 2.08 2.52

Vleugelpijp 23
060 271421-5@141 2.80 3.39

Stopring E-3
061 961017-7@141 0.83 1.00

Schroef 5x25
062 911243-8@141 0.83 1.00

Handgreep
063 415469-9@141 8.46 10.24

Rubber pen 4
064 263002-9@141 0.83 1.00

Drukveer 5
065 233092-6@141 0.83 1.00

Asblokkering
066 343832-5@141 5.87 7.10

Kogellager 6001dw
067 211131-2@141 9.52 11.52

Sluitring 12
068 253744-3@141 0.83 1.00

Waaier 76
069 241876-8@141 4.08 4.94

Anker
070 513578-9@141 74.76 90.46

Isolatiering
071 681634-4@141 1.51 1.83

Kogellager 608llb
072 210043-6@141 1.72 2.08

Opvulplaat
073 415467-3@141 1.80 2.18

Veld
074 634513-5@141 21.70 26.26

Veldhouder
075 638358-3@141 6.90 8.35

Tapschroef M4x12mm Ck
076 266026-4@141 0.83 1.00

Motorhuis
077 159685-0@141 24.88 30.10

Koolborstelhouder 5X11 A
077A 644501-4@141 2.08 2.52

Indicatielabel
078 816816-1@141 2.80 3.39

Naamplaat 4131
079 860463-0@141 2.80 3.39

Schroef 5x40
080 911263-2@141 0.83 1.00

Koolborstel set Cb-303
081 191963-2@141 5.22 6.32

Koolborstelhouderdop
082 643750-0@141 0.83 1.00

Schroef 4x8
083 911109-2@141 0.83 1.00

Moer 4131
084 252135-5@141 2.44 2.95

Klemplaat
085 341718-7@141 1.06 1.28

Sluitring 6
086 253804-1@141 0.83 1.00

Hefboomplaat
087 342907-7@141 1.72 2.08

Sluitring 6
088 253804-1@141 0.83 1.00

Voetplaat
089 165387-8@141 37.12 44.92

Tapschroef Pt 5x65
090 266029-8@141 1.72 2.08

Zeskant borgmoer 5x8
091 252103-8@141 0.83 1.00

Kruiskopschroef M5
092 265075-8@141 1.43 1.73
