Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 5016NB'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

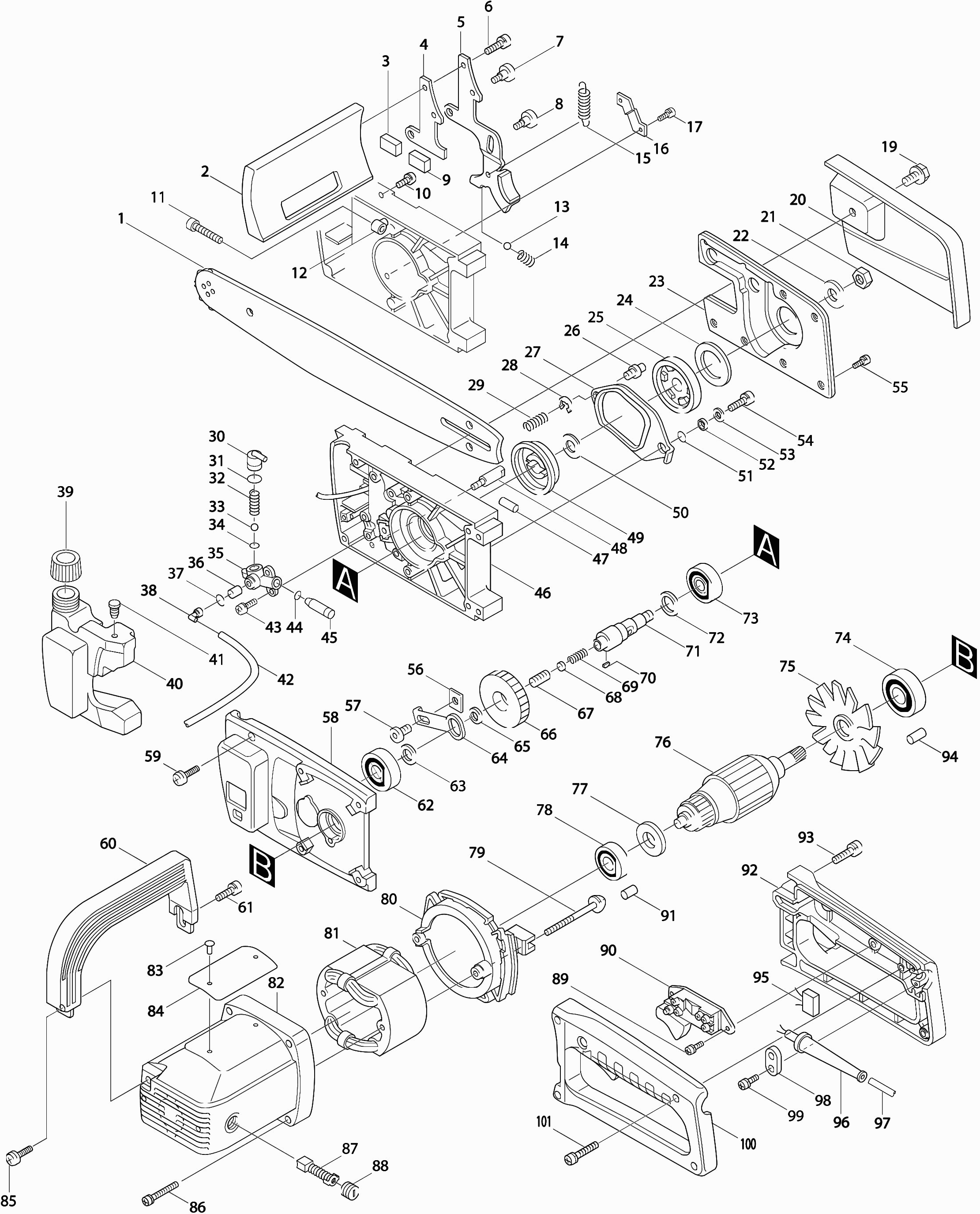

Tekeningen van de Makita 5016NB
Onderdelen lijst van de Makita 5016NB
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Niet meer leverbaar, geen vervanging | ||||
| 001 | 168248-1 | |||
| Handbescherming 5014Nb-5016Nb | ||||
| 002 | 155778-1 | 8.46 | 10.24 | |
| Pakking | ||||
| 003 | 423120-7 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 004 | 342905-1 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 005 | 168146-9 | |||
| Schroef 5x16 | ||||
| 006 | 911224-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 007 | 265861-7 | |||
| Inbusbout M6 | ||||
| 008 | 265862-5 | 2.80 | 3.39 | |
| Pakking | ||||
| 009 | 423120-7 | 0.83 | 1.00 | |
| Schroef 5x12 | ||||
| 010 | 911215-3 | 0.83 | 1.00 | |
| Schroef 5x40 | ||||
| 011 | 265062-7 | 0.83 | 1.00 | |
| Verstelschroef | ||||
| 012 | 325549-2 | 2.45 | 2.96 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 013 | 216011-7 | |||
| Drukveer 4 * | ||||
| 014 | 231354-6 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 015 | 231769-7 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 016 | 342870-4 | |||
| Schroef 4x12 | ||||
| 017 | 911116-5 | 0.83 | 1.00 | |
| Flensbout M8x17 | ||||
| 019 | 251697-0 | 1.21 | 1.46 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 020 | 342871-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 021 | 252093-0 | |||
| Sluitring 8 | ||||
| 022 | 267312-6 | 1.72 | 2.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023 | 155751-1 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 024 | 213417-0 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 025 | 152274-0 | |||
| Pen 6 * | ||||
| 026 | 256421-6 | 1.27 | 1.54 | |
| Koppelingdrukplaat | ||||
| 027 | 342869-9 | 9.52 | 11.52 | |
| Stopring E-3 | ||||
| 028 | 961017-7 | 0.83 | 1.00 | |
| Drukveer 5 | ||||
| 029 | 231372-4 | 0.83 | 1.00 | |
| Aansluitstuk 5014Nb-5016Nb * | ||||
| 030 | 410525-0 | 1.43 | 1.73 | |
| O-ring 8 | ||||
| 031 | 213007-9 | 0.83 | 1.00 | |
| Drukveer 3 A | ||||
| 032 | 234130-7 | 0.83 | 1.00 | |
| Stalen kogel 4 | ||||
| 033 | 216008-6 | 0.83 | 1.00 | |
| O-ring 3 | ||||
| 034 | 213022-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 035 | 134374-8 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 036 | 423135-4 | |||
| O-ring 9 | ||||
| 037 | 213054-0 | 0.83 | 1.00 | |
| Aansluitstuk 5014Nb-5016Nb * | ||||
| 038 | 410524-2 | 1.72 | 2.08 | |
| Olietankdop 5014Nb-5016Nb | ||||
| 039 | 242042-0 | 6.60 | 7.99 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 040 | 134374-8 | |||
| Beluchtingsklep | ||||
| 041 | 421298-0 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 042 | 412072-7 | |||
| Schroef 4x12 | ||||
| 043 | 911116-5 | 0.83 | 1.00 | |
| O-ring 3 | ||||
| 044 | 213022-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045 | 321946-0 | |||
| Tandwielhuis 5014Nb-5016Nb * | ||||
| 046 | 157517-5 | 46.85 | 56.69 | |
| Pen 6 * | ||||
| 047 | 256152-7 | 1.70 | 2.06 | |
| Kettingvanger 5014B-5016B * | ||||
| 048 | 321396-9 | 4.26 | 5.15 | |
| Koppelingsnok | ||||
| 049 | 223067-3 | 39.92 | 48.30 | |
| Sluitring 10 | ||||
| 050 | 253878-2 | 0.83 | 1.00 | |
| Ring 5 * | ||||
| 051 | 257113-0 | 1.02 | 1.23 | |
| Dunne sluitring 6 | ||||
| 052 | 253308-3 | 0.83 | 1.00 | |
| Sluitring 5 | ||||
| 053 | 253184-5 | 0.83 | 1.00 | |
| Schroef 5x16 | ||||
| 054 | 911224-2 | 0.83 | 1.00 | |
| Schroef 4x12 | ||||
| 055 | 911116-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 056 | 342879-6 | |||
| Inbusbout M6 | ||||
| 057 | 265863-3 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 058 | 157556-5 | |||
| Schroef 5x20 | ||||
| 059 | 911234-9 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 060 | 273620-5 | |||
| Schroef 5x16 | ||||
| 061 | 911224-2 | 0.83 | 1.00 | |
| Kogellager 6001dw | ||||
| 062 | 211131-2 | 9.52 | 11.52 | |
| Sluitring 12 | ||||
| 063 | 253084-9 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 064 | 342873-8 | |||
| Sluitring 16 * | ||||
| 065 | 253771-0 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 066 | 221741-7 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 067 | 913426-6 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 068 | 342876-2 | |||
| Drukveer 4 | ||||
| 069 | 231271-0 | 0.83 | 1.00 | |
| Inlegspie 5 | ||||
| 070 | 254032-1 | 1.70 | 2.06 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 071 | 321860-0 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 072 | 267011-0 | |||
| Kogellager 6003ddw | ||||
| 073 | 210301-0 | 5.96 | 7.21 | |
| Kogellager 6201dw1 | ||||
| 074 | 211129-9 | 7.44 | 9.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 075 | 241093-0 | |||
| Anker | ||||
| 076 | 514557-0 | 114.05 | 138.00 | |
| Isolatiering | ||||
| 077 | 681635-2 | 0.83 | 1.00 | |
| Kogellager 6200llb | ||||
| 078 | 211066-7 | 4.58 | 5.54 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 079 | 925292-9 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 080 | 410519-5 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 081 | 528482-9 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 082 | 157516-7 | |||
| Klinknagel 0,5 | ||||
| 083 | 953106-2 | 0.83 | 1.00 | |
| Schroef 5x20 | ||||
| 085 | 911234-9 | 0.83 | 1.00 | |
| Schroef 5x50 | ||||
| 086 | 911273-9 | 0.83 | 1.00 | |
| Koolborstel set Cb-153 | ||||
| 087 | 181044-0 | 4.08 | 4.94 | |
| Koolborstelhouderdop | ||||
| 088 | 643650-4 | 0.83 | 1.00 | |
| Met.schroef Ck M4x6mm | ||||
| 089 | 911104-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 090 | 651040-7 | |||
| Rubber pen 4 | ||||
| 091 | 263013-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 092 | 181804-0 | |||
| Schroef 5x18 | ||||
| 093 | 911230-7 | 0.83 | 1.00 | |
| Rubber pen 6 | ||||
| 094 | 263005-3 | 0.83 | 1.00 | |
| Condensator 0,22uf | ||||
| 095 | 645190-8 | 2.44 | 2.95 | |
| Kabeltule 10-90 | ||||
| 096 | 682505-8 | 1.72 | 2.08 | |
| Netsnoer 2x1.00 2.2mtr | ||||
| 097 | 665383-1 | 10.81 | 13.08 | |
| Klemstrip | ||||
| 098 | 687031-2 | 0.83 | 1.00 | |
| Schroef 4x18 | ||||
| 099 | 911131-9 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 100 | 134374-8 | |||
| Schroef 4x28 | ||||
| 101 | 911151-3 | 0.83 | 1.00 | |
