Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 5103R'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, 5 tot 10 werkdagen. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

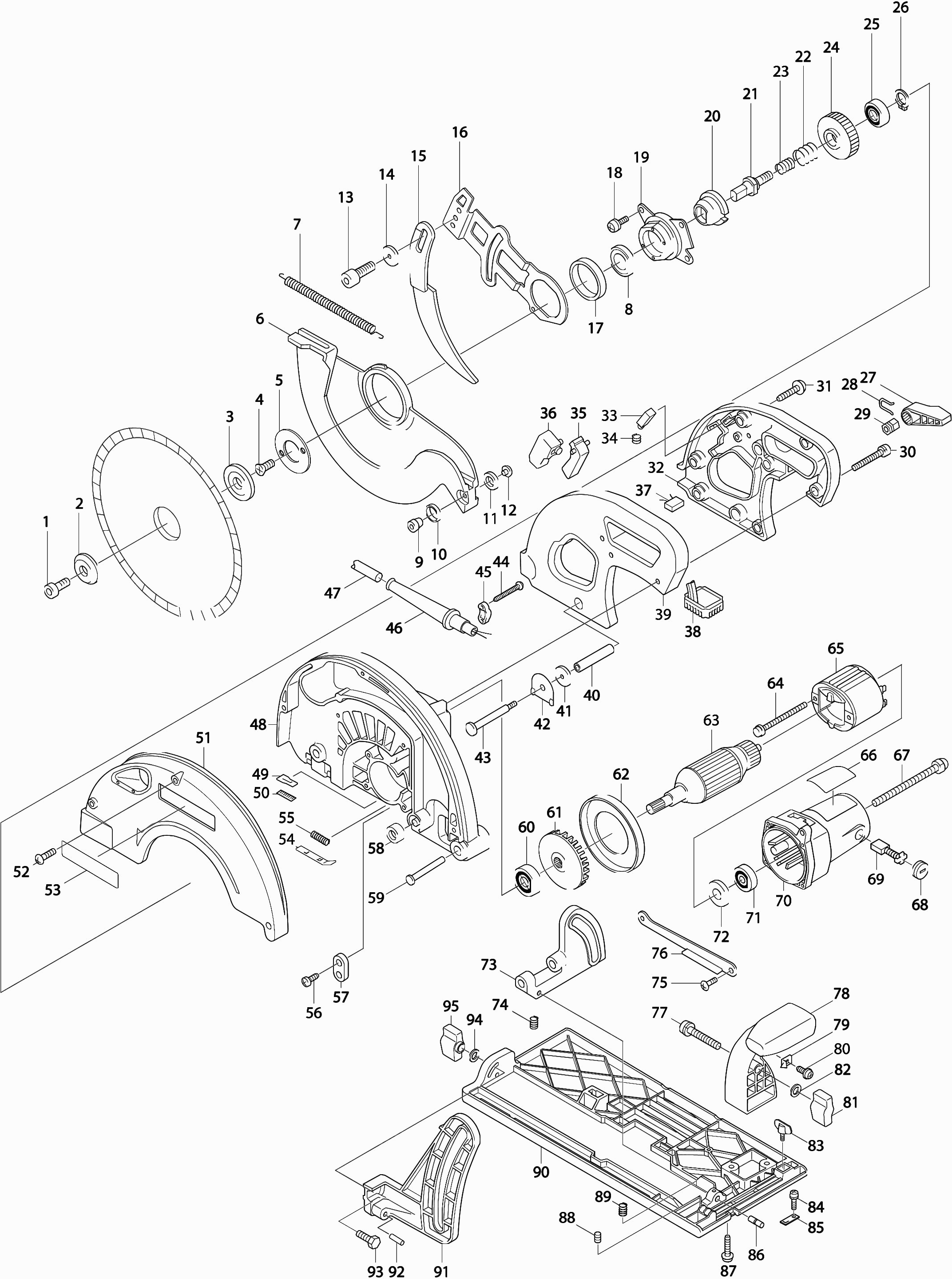

Tekeningen van de Makita 5103R
Onderdelen lijst van de Makita 5103R
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| INBUSBOUT M10X25 | ||||
| 001 | 266083-2 | 6.00 | 7.26 | |
| BUITENFLENS 45 5103R | ||||
| 002 | 224325-0 | 10.80 | 13.07 | |
| BINNENFLENS 45 5103R | ||||
| 003 | 224326-8 | 11.00 | 13.31 | |
| VERZONKEN SCHROEF M5X16 A | ||||
| 004 | 912221-1 | 1.00 | 1.21 | |
| LAGERBORGING 34-62 5103R | ||||
| 005 | 285681-3 | 6.00 | 7.26 | |
| VERENDE BESCHERMKAP 5103R A | ||||
| 006 | 312E54-8 | 39.60 | 47.92 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 007 | 231804-1 | |||
| KOGELLAGER 6203 | ||||
| 008 | 211278-2 | 9.60 | 11.62 | |
| GELEIDEWIELPEN 6 5903R | ||||
| 009 | 415437-2 | 1.00 | 1.21 | |
| GELEIDEWIEL VERENDE KAP 5903R | ||||
| 010 | 415438-0 | 1.00 | 1.21 | |
| GELEIDEWIEL VERENDE KAP 5903R | ||||
| 011 | 415438-0 | 1.00 | 1.21 | |
| GELEIDEWIELPEN 6 5903R | ||||
| 012 | 415437-2 | 1.00 | 1.21 | |
| INBUSBOUT M8X16 | ||||
| 013 | 922422-3 | 1.00 | 1.21 | |
| SLUITRING 8 | ||||
| 014 | 253814-8 | 1.20 | 1.45 | |
| SPOUWMES 5103R A | ||||
| 015 | 345750-3 | 30.80 | 37.27 | |
| SPOUWMESHOUDER 5103R A | ||||
| 016 | 345752-9 | 30.80 | 37.27 | |
| OPVULRING 5103R | ||||
| 017 | 344303-5 | 4.80 | 5.81 | |
| SCHROEF 5X16 A | ||||
| 018 | 911224-2 | 1.00 | 1.21 | |
| LAGERHUIS 5103R | ||||
| 019 | 316709-7 | 23.10 | 27.95 | |
| BORGINGSBUS 5103R | ||||
| 020 | 322830-2 | 34.10 | 41.26 | |
| ZAAGAS 5103R | ||||
| 021 | 322827-1 | 36.30 | 43.92 | |
| BORGVEER 27 5103R | ||||
| 022 | 231968-1 | 16.50 | 19.96 | |
| BORGVEER 20 5103R | ||||
| 023 | 231969-9 | 9.60 | 11.62 | |
| TANDWIEL 39 5103R | ||||
| 024 | 226452-9 | 39.60 | 47.92 | |
| KOGELLAGER 6001 | ||||
| 025 | 211104-5 | 4.80 | 5.81 | |
| BORGRING S-12 | ||||
| 026 | 961052-5 | 1.00 | 1.21 | |
| VERGRENDELHEFBOOM 5903R | ||||
| 027 | 272230-5 | 2.40 | 2.90 | |
| BORGVEER 12 | ||||
| 028 | 231955-0 | 1.00 | 1.21 | |
| ZESKANTMOER 5603 5703 5903R A | ||||
| 029 | 252141-0 | 3.60 | 4.36 | |
| SCHROEF 5X40 A | ||||
| 030 | 911263-2 | 1.00 | 1.21 | |
| TAPSCHROEF 5X25 A | ||||
| 031 | 266041-8 | 1.00 | 1.21 | |
| HANDGREEP SET 5103R | ||||
| 032 | 182773-8 | 34.10 | 41.26 | |
| ONTGRENDELKNOP 5903R | ||||
| 033 | 415440-3 | 1.20 | 1.45 | |
| DRUKVEER 4 5903R | ||||
| 034 | 231230-4 | 1.00 | 1.21 | |
| SCHAKELAAR DRUKKNOP 5903R | ||||
| 035 | 415439-8 | 2.40 | 2.90 | |
| SCHAKELAAR SW-127 | ||||
| 036 | 651923-1 | 13.20 | 15.97 | |
| MICRO SWITCH LS1013 | ||||
| 036A | 651941-9 | 3.60 | 4.36 | |
| CONDENSATOR 5704R 0,22UF P | ||||
| 037 | 645190-8 | 2.40 | 2.90 | |
| CONTROLE UNIT 5103R | ||||
| 038 | 631209-9 | 78.10 | 94.50 | |
| BUS 9 5103R | ||||
| 040 | 331469-0 | 2.40 | 2.90 | |
| SLUITRING 8 | ||||
| 041 | 253814-8 | 1.20 | 1.45 | |
| BLADVEER 5103R | ||||
| 042 | 232151-3 | 3.60 | 4.36 | |
| BOUT 8X98 5903R | ||||
| 043 | 266019-1 | 3.60 | 4.36 | |
| TAPSCHROEF 4X18 P | ||||
| 044 | 265A48-7 | 1.00 | 1.21 | |
| KLEMSTRIP P | ||||
| 045 | 687053-2 | 1.00 | 1.21 | |
| KLEMSTRIP 9555NB/BO3711 A | ||||
| 045 | 687124-5 | 1.00 | 1.21 | |
| KABELTULE 8-90 | ||||
| 046 | 682503-2 | 2.40 | 2.90 | |
| NETSNOER 2X1.50 4.0MTR A | ||||
| 047 | 695123-3 | 22.00 | 26.62 | |
| Vaste Beschermkap 5103R P | ||||
| 048 | 158090-8 | 105.70 | 127.90 | |
| RUBBER PEN 6 AC320H P | ||||
| 048A | 263005-3 | 1.00 | 1.21 | |
| VILTJE 5103R | ||||
| 049 | 443098-8 | 1.00 | 1.21 | |
| PLAATJE 5103R | ||||
| 050 | 344263-1 | 2.40 | 2.90 | |
| AFDEKKAP VOORVASTE KAP 5103R P | ||||
| 051 | 316705-5 | 28.60 | 34.61 | |
| TAPSCHROEF CT5X20 | ||||
| 052 | 266036-1 | 1.00 | 1.21 | |
| BLOKKEER PEN 5103R | ||||
| 054 | 344261-5 | 4.80 | 5.81 | |
| DRUKVEER 6 5903R | ||||
| 055 | 233084-5 | 1.00 | 1.21 | |
| TAPSCHROEF CT4X16 A | ||||
| 056 | 266034-5 | 1.00 | 1.21 | |
| KLEMSTRIP 9555NB/BO3711 A | ||||
| 057 | 687124-5 | 1.00 | 1.21 | |
| KLEMSTRIP P | ||||
| 057 | 687053-2 | 1.00 | 1.21 | |
| RUBBER RING 8 5903R A | ||||
| 058 | 262007-6 | 1.20 | 1.45 | |
| PIN 10 | ||||
| 059 | 268008-2 | 3.60 | 4.36 | |
| KOGELLAGER 6002DDW A | ||||
| 060 | 211236-8 | 9.60 | 11.62 | |
| WAAIER 74 5103/43R | ||||
| 061 | 241889-9 | 7.20 | 8.71 | |
| TUSSENPLAAT 5103R/514R | ||||
| 062 | 415768-9 | 3.60 | 4.36 | |
| ANKER 5103R | ||||
| 063 | 516653-0 | 106.70 | 129.11 | |
| ANKER 5103R | ||||
| 063A | 516653-0 | 106.70 | 129.11 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 063B | 516651-4 | |||
| SCHROEF 5X80 | ||||
| 064 | 911944-8 | 1.20 | 1.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 065 | 636113-7 | |||
| VELD 5103R (VELDDRADEN) A | ||||
| 065A | 596318-0 | 83.60 | 101.16 | |
| STATORVEER 9079SF | ||||
| 065A1 | 654197-3 | 1.00 | 1.21 | |
| KLEMBUS 2MM TBV STAT.VEER | ||||
| 065A2 | 654502-4 | 1.00 | 1.21 | |
| VELD 5103R (VELDDRADEN) A | ||||
| 065B | 596318-0 | 83.60 | 101.16 | |
| STATORVEER 9079SF | ||||
| 065BC10 | 654197-3 | 1.00 | 1.21 | |
| KLEMBUS 2MM TBV STAT.VEER | ||||
| 065BC20 | 654502-4 | 1.00 | 1.21 | |
| VELD 110V 5103R * | ||||
| 065C | 596316-4 | 61.60 | 74.54 | |
| SCHROEF 5X65 | ||||
| 067 | 911288-6 | 1.00 | 1.21 | |
| KOOLBORSTELHOUDERDOP A | ||||
| 068 | 643700-5 | 1.20 | 1.45 | |
| KOOLBORSTEL SET CB-203 A | ||||
| 069 | 194991-6 | 7.20 | 8.71 | |
| MOTORHUIS 5103R (STEEKCONT) | ||||
| 070 | 159843-8 | 48.40 | 58.56 | |
| KOOLBORSTELHOUDER 90-SERIES A | ||||
| 070-1 | 643707-1 | 4.80 | 5.81 | |
| VELDSTEUN 5103R | ||||
| 070-2 | 632542-2 | 22.00 | 26.62 | |
| MOTORHUIS 5103R (VELDDRADEN) A | ||||
| 070A | 158628-9 | 68.20 | 82.52 | |
| KOOLBORSTELHOUDER GA9010/20/30 | ||||
| 070A1 | 643712-8 | 8.40 | 10.16 | |
| KOGELLAGER 629LLB A | ||||
| 071 | 210042-8 | 2.40 | 2.90 | |
| ISOLATIERING 5903R | ||||
| 072 | 681633-6 | 2.40 | 2.90 | |
| HOEKGELEIDER 5103R P | ||||
| 073 | 316779-6 | 28.60 | 34.61 | |
| INBUSBOUT M6X6 A | ||||
| 074 | 265A21-7 | 1.00 | 1.21 | |
| KRUISKOP SCHROEF M4X11 A | ||||
| 075 | 265028-7 | 1.20 | 1.45 | |
| HANDEL 5103R | ||||
| 076 | 152511-2 | 8.40 | 10.16 | |
| ZESKANTBOUT M8X55 | ||||
| 077 | 921477-5 | 1.20 | 1.45 | |
| DIEPTEGELEIDER 5103R | ||||
| 078 | 415722-3 | 13.20 | 15.97 | |
| INDICATIEPLAAT LF1000 P | ||||
| 079 | 816128-2 | 1.20 | 1.45 | |
| TAPSCHROEF 4X18 P | ||||
| 080 | 265A48-7 | 1.00 | 1.21 | |
| VLEUGELMOER M8 KST | ||||
| 081 | 252626-6 | 6.00 | 7.26 | |
| SLUITRING M8 A | ||||
| 082 | 941202-8 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 083 | 251858-2 | |||
| SCHROEF 4X8 | ||||
| 084 | 911109-2 | 1.00 | 1.21 | |
| ZAAGAANDUIDINGSPLAATJE 5903R | ||||
| 085 | 415433-0 | 1.20 | 1.45 | |
| PEN 6 51/5903R | ||||
| 086 | 256231-1 | 1.00 | 1.21 | |
| TAPSCHROEF 5X20 A | ||||
| 087 | 266021-4 | 1.20 | 1.45 | |
| INBUSBOUT M6X6 A | ||||
| 088 | 265A21-7 | 1.00 | 1.21 | |
| STELSCHROEF M4X5 | ||||
| 089 | 265993-0 | 1.00 | 1.21 | |
| VOETZOOL 5103R A | ||||
| 090 | 312E51-4 | 78.10 | 94.50 | |
| DIEPTEGELEIDER 5103R P | ||||
| 091 | 316708-9 | 22.00 | 26.62 | |
| SPANSTIFT 6-20 | ||||
| 092 | 951210-1 | 1.00 | 1.21 | |
| ZESKANTBOUT M6X25 | ||||
| 093 | 921342-8 | 1.00 | 1.21 | |
| SLUITRING 6X12MM A | ||||
| 094 | 941151-9 | 1.00 | 1.21 | |
| VLEUGELMOER M6 KST | ||||
| 095 | 252624-0 | 2.40 | 2.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 110V | 516651-4 | |||
| VELD 110V 5103R * | ||||
| 1110V | 596316-4 | 61.60 | 74.54 | |
