Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 5703R'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

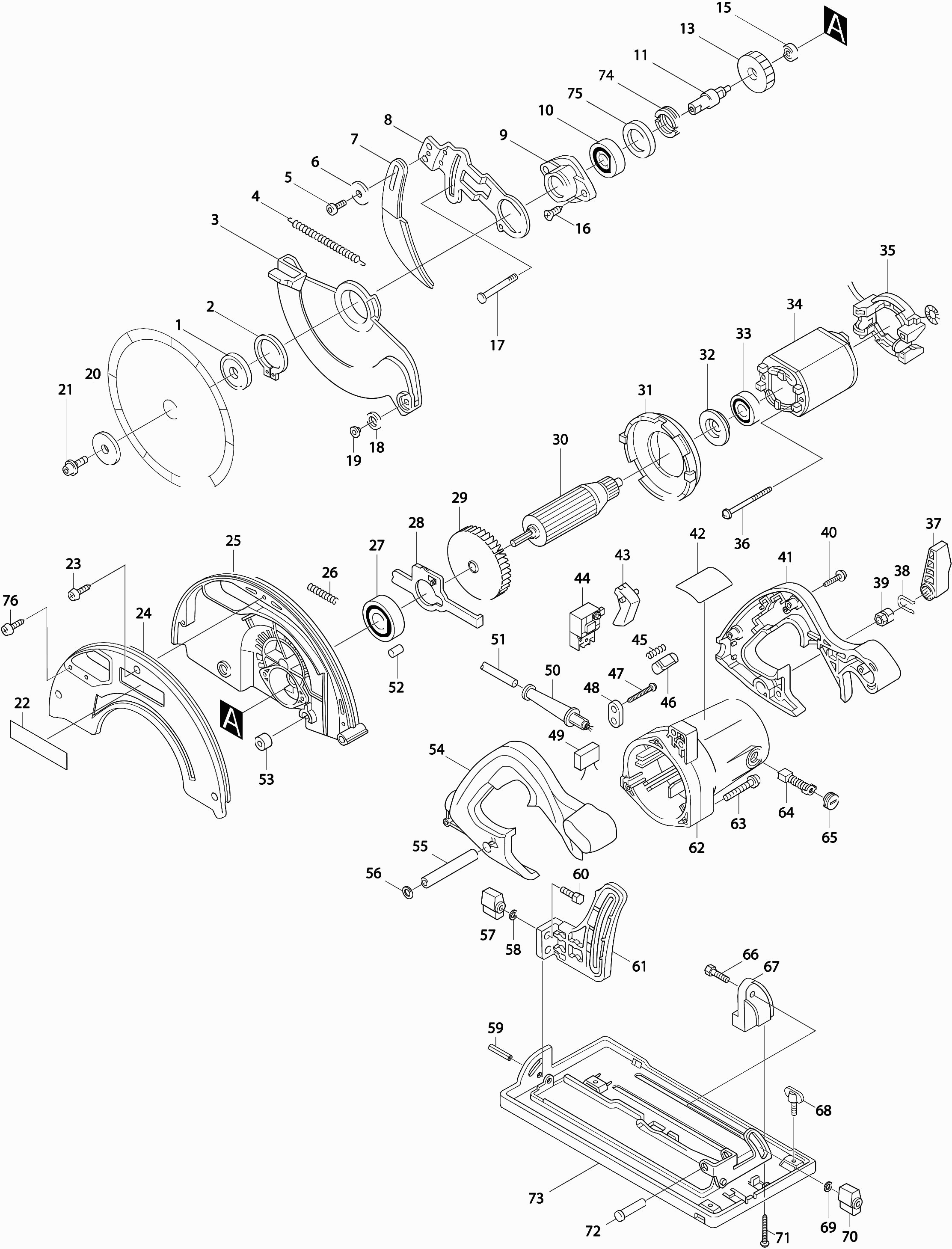

Tekeningen van de Makita 5703R
Onderdelen lijst van de Makita 5703R
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Binnenflens 40 | ||||
| 001 | 224339-9 | 5.22 | 6.32 | |
| Binnenflens 40 | ||||
| 001-1 | 224339-9 | 5.22 | 6.32 | |
| Binnenflens 40 | ||||
| 001B | 224307-2 | 5.22 | 6.32 | |
| Borgring S-40 | ||||
| 002 | 961156-3 | 1.43 | 1.73 | |
| Verende beschermkap | ||||
| 003 | 317439-3 | 28.73 | 34.76 | |
| Verende beschermkap | ||||
| 003-2 | 317439-3 | 28.73 | 34.76 | |
| Trekveer 4 | ||||
| 004 | 231844-9 | 2.08 | 2.52 | |
| Trekveer 4 | ||||
| 004-1 | 231827-9 | 2.08 | 2.52 | |
| Inusbout M6X12 | ||||
| 005 | 922311-2 | 0.83 | 1.00 | |
| Inbusbout M6x12 | ||||
| 005 | 922312-0 | 0.83 | 1.00 | |
| Sluitring 6 | ||||
| 006 | 253783-3 | 1.01 | 1.22 | |
| Spouwmes | ||||
| 007 | 165094-3 | 19.80 | 23.96 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 007-1 | 165623-2 | |||
| Spouwmeshouder | ||||
| 008 | 345733-3 | 30.23 | 36.58 | |
| Spouwmeshouder | ||||
| 008-1 | 345733-3 | 30.23 | 36.58 | |
| Lagerhuis | ||||
| 009 | 317469-4 | 9.96 | 12.05 | |
| Lagerhuis | ||||
| 009-2 | 317469-4 | 9.96 | 12.05 | |
| Kogellager 6002ddw | ||||
| 010 | 211236-8 | 9.52 | 11.52 | |
| Kogellager 6002ddw | ||||
| 010-2 | 211236-8 | 9.52 | 11.52 | |
| Zaagas 5703R Nieuw A | ||||
| 011 | 322922-7 | 3.83 | 4.63 | |
| Zaagas 5703R Nieuw A | ||||
| 011-1 | 322922-7 | 3.83 | 4.63 | |
| Inlegspie 4 | ||||
| 012 | 254011-9 | 0.83 | 1.00 | |
| Tandwiel 41 | ||||
| 013 | 226473-1 | 14.90 | 18.03 | |
| Tandwiel 41 | ||||
| 013-1 | 226473-1 | 14.90 | 18.03 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 014 | 267118-2 | |||
| Kogellager | ||||
| 015 | 211034-0 | 3.83 | 4.63 | |
| Kogellager | ||||
| 015-1 | 211034-0 | 3.83 | 4.63 | |
| Verzonkenschroef 5x13 | ||||
| 016 | 265034-2 | 0.83 | 1.00 | |
| Bout 8x98 | ||||
| 017 | 266019-1 | 2.80 | 3.39 | |
| Geleidewiel verende kap | ||||
| 018 | 415438-0 | 0.83 | 1.00 | |
| Geleidewielpen 6 | ||||
| 019 | 415437-2 | 0.83 | 1.00 | |
| Buitenflens 40 nieuw | ||||
| 020 | 224338-1 | 6.60 | 7.99 | |
| Buitenflens 40 nieuw | ||||
| 020-1 | 224338-1 | 6.60 | 7.99 | |
| Inbusbout | ||||
| 021 | 266139-1 | 1.24 | 1.50 | |
| Inbusbout | ||||
| 021-1 | 266139-1 | 1.24 | 1.50 | |
| Label "makita" | ||||
| 022 | 819064-1 | 0.83 | 1.00 | |
| Tapschroef 4x20 | ||||
| 023 | 266042-6 | 0.83 | 1.00 | |
| Afdekplaat beschermkap | ||||
| 024 | 316576-0 | 26.11 | 31.59 | |
| Afdekplaat beschermkap | ||||
| 024-2 | 316576-0 | 26.11 | 31.59 | |
| Vaste Bescherming 5703R A | ||||
| 025 | 152545-5 | 49.85 | 60.32 | |
| Vaste Bescherming 5703R A | ||||
| 025-2 | 152545-5 | 49.85 | 60.32 | |
| Drukveer 5 | ||||
| 026 | 233092-6 | 0.83 | 1.00 | |
| Kogellager 6201dw1 | ||||
| 027 | 211129-9 | 7.44 | 9.00 | |
| Spindelblokkering 5603R | ||||
| 028 | 344114-8 | 3.37 | 4.08 | |
| Waaier 76 | ||||
| 029 | 241876-8 | 4.08 | 4.94 | |
| Anker | ||||
| 030 | 516203-1 | 114.92 | 139.05 | |
| Anker | ||||
| 030C | 516203-1 | 114.92 | 139.05 | |
| Tussenplaat | ||||
| 031 | 415460-7 | 1.80 | 2.18 | |
| Isolatiering | ||||
| 032 | 681634-4 | 1.51 | 1.83 | |
| Isolatiering | ||||
| 032 | 681625-5 | 0.83 | 1.00 | |
| Kogellager 608ddw | ||||
| 033 | 210005-4 | 4.58 | 5.54 | |
| Kogellager 608ddw | ||||
| 033-1 | 210005-4 | 4.58 | 5.54 | |
| Veld | ||||
| 034 | 634213-7 | 26.11 | 31.59 | |
| Veld | ||||
| 034C | 634213-7 | 26.11 | 31.59 | |
| Veldaansluit Unit 5603R A | ||||
| 035 | 135793-1 | 6.58 | 7.96 | |
| Veldaansluit Unit 5603R A | ||||
| 035-1 | 135793-1 | 6.58 | 7.96 | |
| Statorveertje Cb5 | ||||
| 035A | 654020-2 | 0.83 | 1.00 | |
| Klembus tbv statorv. 1,25mm | ||||
| 035B | 654501-6 | 0.83 | 1.00 | |
| Tapschroef Pt 5x65 | ||||
| 036 | 266029-8 | 1.72 | 2.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 036A | 266109-0 | |||
| Tapschroef Pt 5x65 | ||||
| 036A1 | 266029-8 | 1.72 | 2.08 | |
| Vergrendelhefboom | ||||
| 037 | 272230-5 | 2.08 | 2.52 | |
| Borgveer 12 | ||||
| 038 | 231955-0 | 0.83 | 1.00 | |
| Zeskant moer M8 | ||||
| 039 | 252141-0 | 3.22 | 3.90 | |
| Tapschroef 5x25 | ||||
| 040 | 266041-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 040A | 266111-3 | |||
| Tapschroef 5x25 | ||||
| 040A1 | 266041-8 | 0.83 | 1.00 | |
| Handgreep set | ||||
| 041 | 182675-8 | 12.55 | 15.19 | |
| Naamplaat | ||||
| 042A | 858232-1 | 2.80 | 3.39 | |
| Schakelaar drukknop | ||||
| 043 | 415439-8 | 1.72 | 2.08 | |
| Schakelaar Sw-131 | ||||
| 044 | 651922-3 | 11.16 | 13.50 | |
| Drukveer 4 | ||||
| 045 | 231230-4 | 0.83 | 1.00 | |
| Ontgrendelknop | ||||
| 046 | 415440-3 | 1.21 | 1.46 | |
| Tapschroef 4x18 | ||||
| 047 | 265A48-7 | 0.90 | 1.09 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 047A | 266121-0 | |||
| Tapschroef 4x18 | ||||
| 047A1 | 265A48-7 | 0.90 | 1.09 | |
| Klemstrip | ||||
| 048 | 687053-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048B | 687063-9 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048B1 | 687052-4 | |||
| Condensator 0,1uf | ||||
| 049 | 645105-5 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 049B | 645118-6 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 049B1 | 645142-9 | |||
| Kabeltule 8-90 | ||||
| 050 | 682503-2 | 1.43 | 1.73 | |
| Kabeltule 8-90 | ||||
| 050B | 682503-2 | 1.43 | 1.73 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 050B1 | 682540-6 | |||
| Netsnoer 2x1.00 2.2mtr | ||||
| 051 | 665383-1 | 10.81 | 13.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 051L | 666216-3 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 051L1 | 665865-3 | |||
| Rubber pen 6 | ||||
| 052 | 263005-3 | 0.83 | 1.00 | |
| Rubber bus 6 | ||||
| 053 | 262511-5 | 0.83 | 1.00 | |
| Handgreep set | ||||
| 054 | 182675-8 | 12.55 | 15.19 | |
| Afstandbus | ||||
| 055 | 331432-3 | 2.08 | 2.52 | |
| Sluitring 8 | ||||
| 056 | 941202-8 | 0.83 | 1.00 | |
| Vleugelmoer M6 | ||||
| 057 | 252624-0 | 1.72 | 2.08 | |
| Sluitring 6x12mm | ||||
| 058 | 941151-9 | 0.83 | 1.00 | |
| Spanstift 6-16 | ||||
| 059 | 951204-6 | 0.83 | 1.00 | |
| Bout M6x20 | ||||
| 060 | 921332-1 | 0.83 | 1.00 | |
| Dieptegeleider | ||||
| 061 | 316578-6 | 16.07 | 19.44 | |
| Motorhuis | ||||
| 062 | 159714-9 | 21.87 | 26.46 | |
| Schroef 5x55 | ||||
| 063 | 911278-9 | 0.83 | 1.00 | |
| Koolborstel set Cb-303 | ||||
| 064 | 191963-2 | 5.22 | 6.32 | |
| Koolborstelhouderdop | ||||
| 065 | 643750-0 | 0.83 | 1.00 | |
| Bout M6x20 | ||||
| 066 | 921332-1 | 0.83 | 1.00 | |
| Verstekplaat | ||||
| 067 | 415443-7 | 3.65 | 4.42 | |
| Vleugelbout 6x10 | ||||
| 068 | 924306-1 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 068-1 | 265725-5 | |||
| Sluitring 6x12mm | ||||
| 069 | 941151-9 | 0.83 | 1.00 | |
| Vleugelmoer M6 | ||||
| 070 | 252624-0 | 1.72 | 2.08 | |
| Tapschroef 4x18 | ||||
| 071 | 265A48-7 | 0.90 | 1.09 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 071A | 266121-0 | |||
| Tapschroef 4x18 | ||||
| 071A1 | 265A48-7 | 0.90 | 1.09 | |
| Pen 10 | ||||
| 072 | 256690-9 | 2.05 | 2.48 | |
| Voetplaat | ||||
| 073 | 168267-7 | 37.12 | 44.92 | |
| Voetplaat | ||||
| 073-1 | 168267-7 | 37.12 | 44.92 | |
| Lagerplaat | ||||
| 074 | 285831-0 | 4.81 | 5.82 | |
| Sluitring 22 | ||||
| 075 | 267126-3 | 1.01 | 1.22 | |
| Tapschroef M4x12mm Ck | ||||
| 076 | 266026-4 | 0.83 | 1.00 | |
