Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 5704R'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

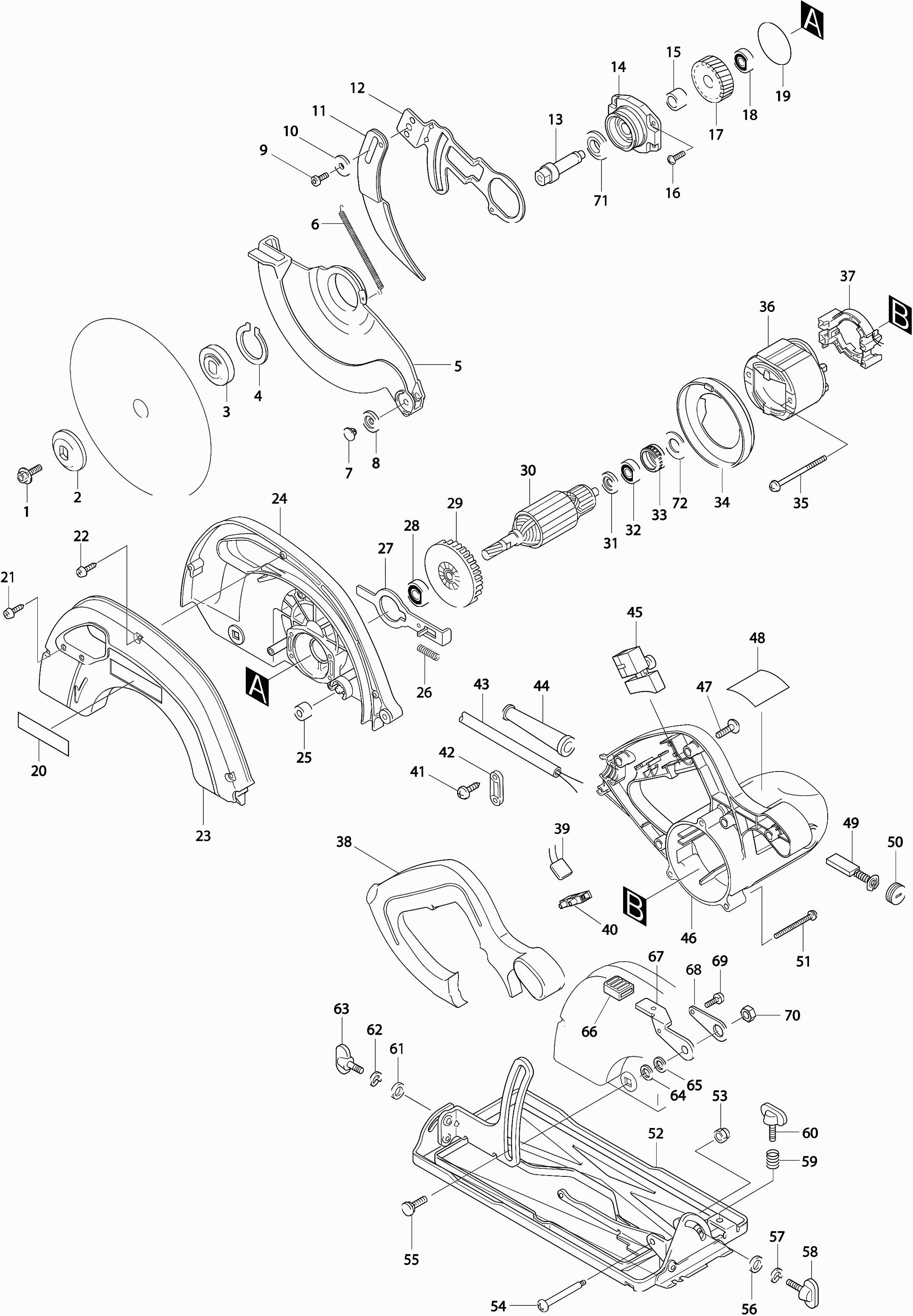

Tekeningen van de Makita 5704R
Onderdelen lijst van de Makita 5704R
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Inbusbout M6X20 | ||||
| 001 | 266024-8 | 1.18 | 1.43 | |
| Buitenflens 40 Ls0714Fl | ||||
| 002 | 224275-9 | 6.38 | 7.72 | |
| Binnenflens 40 5704R/Ls0714 | ||||
| 003 | 224370-5 | 5.06 | 6.12 | |
| Borgring S-40 | ||||
| 004 | 961156-3 | 1.39 | 1.68 | |
| Verende Beschermkap 5704R | ||||
| 005 | 317461-0 | 12.22 | 14.79 | |
| Trekveer 5,6X72,5MM 5704R A | ||||
| 006 | 232468-4 | 1.39 | 1.68 | |
| Geleidewielpen 6 5903R | ||||
| 007 | 415437-2 | 0.83 | 1.00 | |
| Geleidewiel Verende Kap 5903R | ||||
| 008 | 415438-0 | 0.83 | 1.00 | |
| Inbusbout M6X12 | ||||
| 009 | 922312-0 | 0.83 | 1.00 | |
| Sluitring 6 | ||||
| 010 | 253783-3 | 0.98 | 1.19 | |
| Spouwmes 5703R | ||||
| 011 | 165094-3 | 19.23 | 23.27 | |
| Spouwmeshouder 5704R A | ||||
| 012 | 345734-1 | 5.71 | 6.91 | |
| Spouwmeshouder 5704R A | ||||
| 012-1 | 345734-1 | 5.71 | 6.91 | |
| Zaagas 5704R | ||||
| 013 | 324110-2 | 12.80 | 15.49 | |
| Lagerhuis 5704R | ||||
| 014 | 162220-5 | 10.50 | 12.70 | |
| Ring 12 5704R * | ||||
| 015 | 257513-4 | 1.39 | 1.68 | |
| Schroef 4X16 A | ||||
| 016 | 911526-6 | 0.83 | 1.00 | |
| Tandwiel 49 5704R | ||||
| 017 | 226540-2 | 9.24 | 11.18 | |
| Kogellager 608Zz A | ||||
| 018 | 210046-0 | 0.83 | 1.00 | |
| O-Ring 46 | ||||
| 019 | 213620-3 | 0.83 | 1.00 | |
| Makita Label A | ||||
| 020 | 819064-1 | 0.83 | 1.00 | |
| Tapschroef Ct4X16 A | ||||
| 021 | 266034-5 | 0.83 | 1.00 | |
| Tapschroef Ct4X16 A | ||||
| 022 | 266034-5 | 0.83 | 1.00 | |
| Afdekkap Voor Vaste Kap 5704R | ||||
| 023 | 183357-5 | 5.71 | 6.91 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023-1 | 317460-2 | |||
| Vaste Beschermkap 5704R * | ||||
| 024 | 152810-2 | 26.10 | 31.58 | |
| Rubber Pen 4 6413 A | ||||
| 024A | 263002-9 | 0.83 | 1.00 | |
| Rubber Bus 6 A | ||||
| 025 | 262511-5 | 0.83 | 1.00 | |
| Drukveer 5 | ||||
| 026 | 233092-6 | 0.83 | 1.00 | |
| As Blokkeerring 5704R | ||||
| 027 | 344990-0 | 1.67 | 2.02 | |
| Kogellager 6000Llb A | ||||
| 028 | 211061-7 | 7.22 | 8.74 | |
| Waaier 70 5704R | ||||
| 029 | 241858-0 | 3.72 | 4.50 | |
| Anker 5704R | ||||
| 030 | 516489-7 | 30.70 | 37.15 | |
| Isolatiering | ||||
| 031 | 681654-8 | 0.83 | 1.00 | |
| Kogellager 608Zz A | ||||
| 032 | 210046-0 | 0.83 | 1.00 | |
| Rubber Ring 5604R | ||||
| 033 | 421720-7 | 6.38 | 7.72 | |
| Tussenplaat 5704R | ||||
| 034 | 417580-3 | 1.24 | 1.50 | |
| Tapschroef 5X25 A | ||||
| 035 | 266041-8 | 0.83 | 1.00 | |
| Tapschroef 5X60 P | ||||
| 035 | 266044-2 | 0.83 | 1.00 | |
| Veld 5704R | ||||
| 036 | 634449-8 | 19.23 | 23.27 | |
| Veldverbinder 5704R | ||||
| 037 | 638070-5 | 5.06 | 6.12 | |
| Statorveertje Cb5 | ||||
| 037A | 654020-2 | 0.83 | 1.00 | |
| Klembus 1,25Mm Tbv Stat.Veer P | ||||
| 037B | 654501-6 | 0.83 | 1.00 | |
| Handgreepdeksel 5704R | ||||
| 038 | 417579-8 | 8.21 | 9.93 | |
| Condensator 5704R 0,22Uf P | ||||
| 039 | 645190-8 | 2.36 | 2.86 | |
| Condensator 5704R 0,22Uf P | ||||
| 039-1 | 645190-8 | 2.36 | 2.86 | |
| Kroonsteen 5704R | ||||
| 040 | 654575-7 | 2.84 | 3.44 | |
| Tapschroef 4X18 A | ||||
| 041 | 265A48-7 | 0.83 | 1.00 | |
| Klemstrip P | ||||
| 042 | 687053-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 042A | 687063-9 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 042A1 | 687052-4 | |||
| Klemstrip 9555Nb/Bo3711 A | ||||
| 042A2 | 687124-5 | 0.83 | 1.00 | |
| Netsnoer 2X1.00 2.2Mtr A | ||||
| 043 | 665383-1 | 10.50 | 12.70 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 043A | 666216-3 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 043A1 | 665865-3 | |||
| Kabeltule 8-90 | ||||
| 044 | 682503-2 | 1.39 | 1.68 | |
| Kabeltule 8-90 | ||||
| 044A | 682503-2 | 1.39 | 1.68 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 044A1 | 682540-6 | |||
| Schakelaar 5604R | ||||
| 045 | 651291-2 | 8.21 | 9.93 | |
| Draadklem 56/5704R * | ||||
| 045A | 652257-5 | 0.83 | 1.00 | |
| Schroef 3.5X7 | ||||
| 045B | 652008-6 | 0.83 | 1.00 | |
| Motorhuis 5704R | ||||
| 046 | 152811-0 | 25.36 | 30.69 | |
| Koolborstelhouder 5X11 A | ||||
| 046A | 644501-4 | 2.02 | 2.44 | |
| Tapschroef 4X18 A | ||||
| 047 | 265A48-7 | 0.83 | 1.00 | |
| Naamplaat 5704R | ||||
| 048 | 853170-2 | 2.84 | 3.44 | |
| Koolborstel Set Cb-303 A | ||||
| 049 | 194996-6 | 5.06 | 6.12 | |
| KOOLBORSTELHOUDERDOP A | ||||
| 050 | 643750-0 | 0.83 | 1.00 | |
| Schroef 5X45 | ||||
| 051 | 911268-2 | 0.83 | 1.00 | |
| Voetplaat 5704R * | ||||
| 052 | 168353-4 | 15.69 | 18.98 | |
| Zeskant Borgmoer M5X8 A | ||||
| 053 | 252103-8 | 0.83 | 1.00 | |
| Kruiskop Schroef M5* | ||||
| 054 | 265075-8 | 1.39 | 1.68 | |
| Bout 8X24 5704R | ||||
| 055 | 265965-5 | 2.38 | 2.88 | |
| Sluitring 6X12Mm A | ||||
| 056 | 941151-9 | 0.83 | 1.00 | |
| Veerring 6 A | ||||
| 057 | 253903-9 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 058 | 265701-9 | |||
| Drukveer 7 | ||||
| 059 | 231316-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 060 | 265701-9 | |||
| Sluitring 6X12Mm A | ||||
| 061 | 941151-9 | 0.83 | 1.00 | |
| Veerring 6 A | ||||
| 062 | 253903-9 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 063 | 265701-9 | |||
| Sluitring M8 A | ||||
| 064 | 941202-8 | 0.83 | 1.00 | |
| Sluitring M8 A | ||||
| 065 | 941202-8 | 0.83 | 1.00 | |
| Rubber Cap 5704R | ||||
| 066 | 421746-9 | 0.83 | 1.00 | |
| Hefboom Plaat 5704R | ||||
| 067 | 344989-5 | 1.39 | 1.68 | |
| Klemplaat 5704R | ||||
| 068 | 341415-5 | 0.83 | 1.00 | |
| Schroef 4X8 | ||||
| 069 | 911109-2 | 0.83 | 1.00 | |
| Moer M8 Zwt | ||||
| 070 | 931402-8 | 0.83 | 1.00 | |
| Ring 12 5704R | ||||
| 071 | 257243-7 | 1.75 | 2.12 | |
| Rubber Ring 13 5604R | ||||
| 072 | 261115-0 | 1.66 | 2.01 | |
