Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 5903R'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

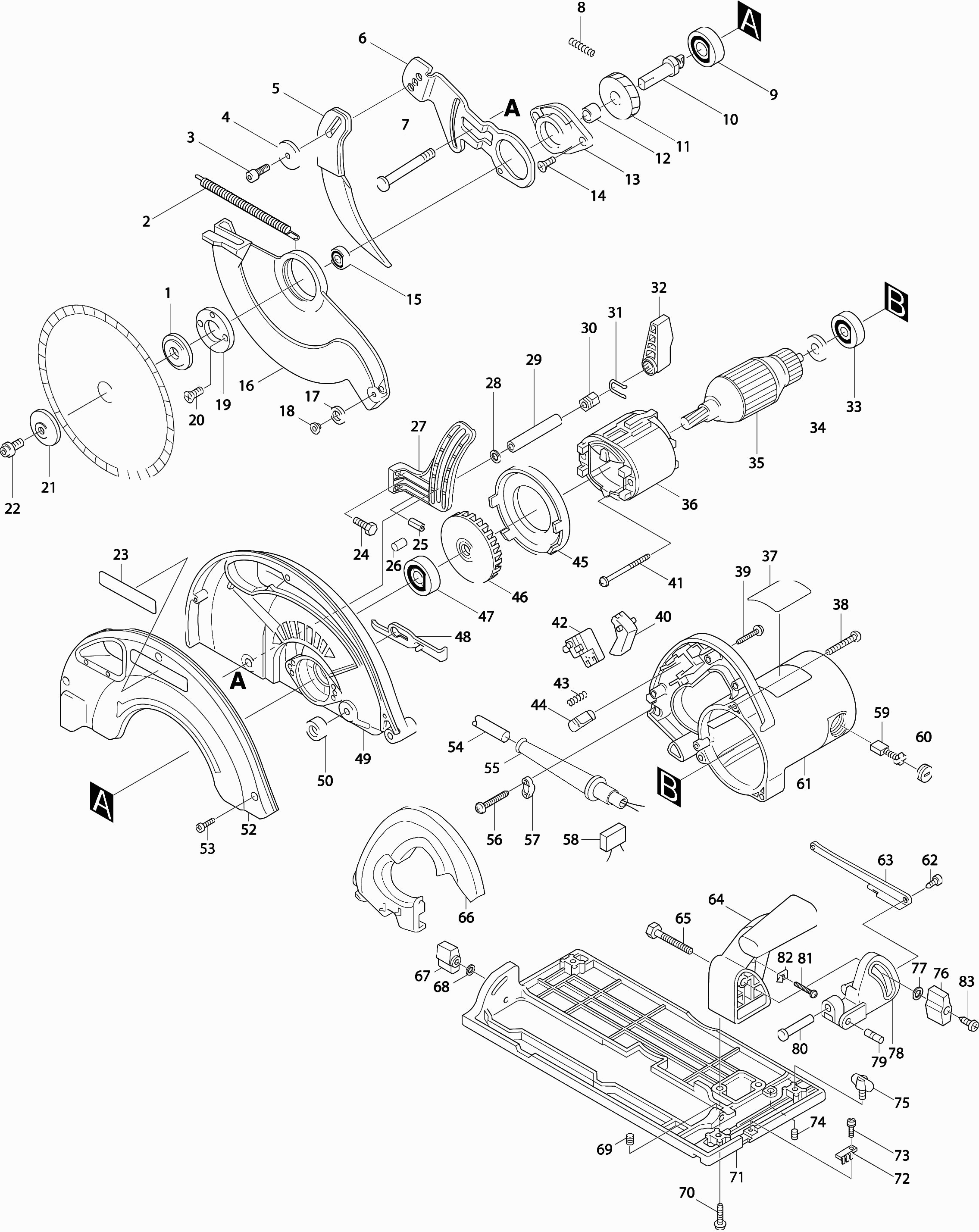

Tekeningen van de Makita 5903R
Onderdelen lijst van de Makita 5903R
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Binnenflens 42 5903R | ||||
001 | 224302-2 | 5.71 | 6.91 | |
Trekveer 5X89Mm 5903R A | ||||
002 | 231840-7 | 1.39 | 1.68 | |
Trekveer 5X89Mm 5903R A | ||||
002-1 | 231840-7 | 1.39 | 1.68 | |
Inbusbout M8X16 | ||||
003 | 922422-3 | 0.83 | 1.00 | |
Sluitring 18 | ||||
004 | 267123-9 | 0.83 | 1.00 | |
Spouwmes 5903R A | ||||
005 | 345735-9 | 9.26 | 11.20 | |
Spouwmes 5903R A | ||||
005-1 | 345735-9 | 9.26 | 11.20 | |
Spouwmeshouder 5903R A | ||||
006 | 345772-3 | 13.83 | 16.73 | |
Spouwmeshouder 5903R A | ||||
006-1 | 345772-3 | 13.83 | 16.73 | |
Bout 8X98 5903R | ||||
007 | 266019-1 | 2.71 | 3.28 | |
Drukveer 6 5903R | ||||
008 | 233084-5 | 0.83 | 1.00 | |
Kogellager 6001DW P | ||||
009 | 211131-2 | 9.24 | 11.18 | |
Zaagas 5903R | ||||
010 | 322662-7 | 17.38 | 21.03 | |
Tandwiel 39 5903R | ||||
011 | 226422-8 | 30.70 | 37.15 | |
Ring 16 | ||||
012 | 257184-7 | 1.66 | 2.01 | |
Lagerdoos 5903R A | ||||
013 | 317626-4 | 23.06 | 27.90 | |
Lagerdoos 5903R A | ||||
013-1 | 317626-4 | 23.06 | 27.90 | |
Verzonken Schroef M6X20 P | ||||
014 | 265031-8 | 0.83 | 1.00 | |
Kogellager 6202Llb A | ||||
015 | 211228-7 | 7.22 | 8.74 | |
Verende Beschermkap 5903R A | ||||
016 | 318143-7 | 21.23 | 25.69 | |
Verende Beschermkap 5903R A | ||||
016-3 | 318143-7 | 21.23 | 25.69 | |
Geleidewiel Verende Kap 5903R | ||||
017 | 415438-0 | 0.83 | 1.00 | |
Geleidewielpen 6 5903R | ||||
018 | 415437-2 | 0.83 | 1.00 | |
Lagerborging 30-55 5903R | ||||
019 | 285677-4 | 2.71 | 3.28 | |
Verzonken Schroef M5X16 A | ||||
020 | 912221-1 | 0.83 | 1.00 | |
Buitenflens 42 5903R | ||||
021 | 224301-4 | 7.22 | 8.74 | |
Inbusbout M8X20 | ||||
022 | 265408-7 | 0.83 | 1.00 | |
Naamplaat Makita 5903R | ||||
023 | 819034-0 | 0.83 | 1.00 | |
Zeskantbout M6X25 | ||||
024 | 921342-8 | 0.83 | 1.00 | |
Spanstift 6-20 | ||||
025 | 951210-1 | 0.83 | 1.00 | |
Rubber Pen 6 AC320H P | ||||
026 | 263005-3 | 0.83 | 1.00 | |
Rubber Pen 6 AC320H P | ||||
026-1 | 263005-3 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
027 | 316557-4 | |||
Sluitring M8 A | ||||
028 | 941202-8 | 0.83 | 1.00 | |
Afstandbus 9 5903R | ||||
029 | 331432-3 | 2.02 | 2.44 | |
Zeskantmoer 5603 5703 5903R A | ||||
030 | 252141-0 | 3.12 | 3.78 | |
Borgveer 12 | ||||
031 | 231955-0 | 0.83 | 1.00 | |
Vergrendelhefboom 5903R | ||||
032 | 272230-5 | 2.02 | 2.44 | |
Kogellager 629Llb A | ||||
033 | 210042-8 | 2.36 | 2.86 | |
Kogellager 629Llb A | ||||
033-2 | 210042-8 | 2.36 | 2.86 | |
Isolatiering 5903R | ||||
034 | 681633-6 | 1.67 | 2.02 | |
Anker 5903R | ||||
035 | 516578-8 | 82.76 | 100.14 | |
Anker 5903R | ||||
035B | 516578-8 | 82.76 | 100.14 | |
Veld 5903R A | ||||
036 | 636203-6 | 48.41 | 58.58 | |
Aanloopbegrenzer Inbouw 5903R | ||||
036A | 631235-8 | 23.04 | 27.88 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
036B | 636048-2 | |||
Veld 5903R A | ||||
036B1 | 636203-6 | 48.41 | 58.58 | |
Niet meer leverbaar, geen vervanging | ||||
037 | 858222-4 | |||
Niet meer leverbaar, geen vervanging | ||||
037A | 858222-4 | |||
Met.Schroef M5X45 A | ||||
038 | 266037-9 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
039 | 265999-8 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
039A | 266119-7 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
039A1 | 265999-8 | |||
Schakelaar Drukknop 5903R | ||||
040 | 415439-8 | 1.67 | 2.02 | |
Tapschroef Pt 5X65 A | ||||
041 | 266029-8 | 1.67 | 2.02 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
041A | 266109-0 | |||
Tapschroef Pt 5X65 A | ||||
041A1 | 266029-8 | 1.67 | 2.02 | |
Schakelaar Sw-127 | ||||
042 | 651923-1 | 12.22 | 14.79 | |
Drukveer 4 5903R | ||||
043 | 231230-4 | 0.83 | 1.00 | |
Ontgrendelknop 5903R | ||||
044 | 415440-3 | 1.18 | 1.43 | |
Tussenplaat 5903R | ||||
045 | 415436-4 | 1.67 | 2.02 | |
Waaier 82 5903R | ||||
046 | 241868-7 | 5.06 | 6.12 | |
Kogellager 6002Ddw A | ||||
047 | 211236-8 | 9.24 | 11.18 | |
Kogellager 6002Ddw A | ||||
047-1 | 211236-8 | 9.24 | 11.18 | |
Asblokkering 5903R | ||||
048 | 344108-3 | 2.71 | 3.28 | |
Vaste Beschermkap 5903R A | ||||
049 | 153467-2 | 59.21 | 71.64 | |
Vaste Beschermkap 5903R A | ||||
049-4 | 153467-2 | 59.21 | 71.64 | |
Rubber Ring 8 5903R A | ||||
050 | 262007-6 | 0.83 | 1.00 | |
Rubber Ring 8 5903R A | ||||
050-1 | 262007-6 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
051 | 265032-6 | |||
Kap V Vaste Beschermkap 5903R | ||||
052 | 316562-1 | 27.90 | 33.76 | |
Kap V Vaste Beschermkap 5903R | ||||
052-1 | 316562-1 | 27.90 | 33.76 | |
Tapschroef M4X12Mm Ck A | ||||
052A | 266026-4 | 0.83 | 1.00 | |
Tapschroef Ct5X20 | ||||
053 | 266036-1 | 0.83 | 1.00 | |
Netsnoer 2X1.50 4.0Mtr A | ||||
054 | 695123-3 | 21.08 | 25.51 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
054L | 666216-3 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
054L1 | 665865-3 | |||
Kabeltule 10-90 A | ||||
055 | 682505-8 | 1.67 | 2.02 | |
Kabeltule 8-90 | ||||
055C | 682503-2 | 1.39 | 1.68 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
055C1 | 682540-6 | |||
Tapschroef 4X18 A | ||||
056 | 265A48-7 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
056A | 266121-0 | |||
Tapschroef 4X18 A | ||||
056A1 | 265A48-7 | 0.83 | 1.00 | |
Klemstrip P | ||||
057 | 687053-2 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
057C | 687063-9 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
057C1 | 687052-4 | |||
Condensator 5704R 0,22Uf P | ||||
058 | 645190-8 | 2.36 | 2.86 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
058A | 645200-1 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
058A1 | 645141-1 | |||
Koolborstel Set Cb-203 A | ||||
059 | 194991-6 | 6.38 | 7.72 | |
Koolborstelhouderdop A | ||||
060 | 643700-5 | 0.98 | 1.19 | |
Motorh. 5903R Vanaf No 29684 A | ||||
061 | 159960-4 | 59.21 | 71.64 | |
Veldsteun 5903R Vanaf 29684 A | ||||
061A | 632782-2 | 13.82 | 16.72 | |
Motorh. 5903R Vanaf No 29684 A | ||||
061B | 159960-4 | 59.21 | 71.64 | |
Koolborstelhouder 90-Series A | ||||
061B | 643707-1 | 3.96 | 4.79 | |
Kruiskop Schroef M4X11 P | ||||
062 | 265028-7 | 1.18 | 1.43 | |
Verbindingsbeugel 5903R | ||||
063 | 344107-5 | 1.67 | 2.02 | |
Handgreep 5903R | ||||
064 | 415432-2 | 10.50 | 12.70 | |
Zeskantbout M8X55 | ||||
065 | 921477-5 | 0.98 | 1.19 | |
Handgreepdeksel 5903R | ||||
066 | 415431-4 | 9.24 | 11.18 | |
Vleugelmoer M6 Kst | ||||
067 | 252624-0 | 1.67 | 2.02 | |
Sluitring 6X12Mm A | ||||
068 | 941151-9 | 0.83 | 1.00 | |
Stelschroef M4X5 | ||||
069 | 265993-0 | 0.83 | 1.00 | |
Tapschroef 5X20 A | ||||
070 | 266021-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
070A | 266112-1 | |||
Tapschroef 5X20 A | ||||
070A1 | 266021-4 | 0.83 | 1.00 | |
Zoolplaat 5903R | ||||
071 | 316556-6 | 63.68 | 77.05 | |
Zoolplaat 5903R | ||||
071-2 | 316556-6 | 63.68 | 77.05 | |
Zaagaanduidingsplaatje 5903R | ||||
072 | 415433-0 | 0.83 | 1.00 | |
Schroef 4X8 | ||||
073 | 911109-2 | 0.83 | 1.00 | |
Schroef 4X8 | ||||
073-1 | 911109-2 | 0.83 | 1.00 | |
Inbusbout M6X6 P | ||||
074 | 265A21-7 | 0.83 | 1.00 | |
Vleugelbout 6X15 A | ||||
075 | 265726-3 | 1.18 | 1.43 | |
Vleugelbout 6X15 A | ||||
075-1 | 265726-3 | 1.18 | 1.43 | |
Vleugelmoer M8 Kst | ||||
076 | 252626-6 | 5.34 | 6.46 | |
Sluitring M8 A | ||||
077 | 941202-8 | 0.83 | 1.00 | |
Hoeksteun 5903R | ||||
078 | 316558-2 | 25.36 | 30.69 | |
Hoeksteun 5903R | ||||
078-1 | 316558-2 | 25.36 | 30.69 | |
Pen 6 51/5903R | ||||
079 | 256231-1 | 0.83 | 1.00 | |
Pen 8 | ||||
080 | 256692-5 | 1.00 | 1.21 | |
Tapschroef 4X18 A | ||||
081 | 265A48-7 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
081A | 266121-0 | |||
Tapschroef 4X18 A | ||||
081A1 | 265A48-7 | 0.83 | 1.00 | |
Indicatieplaat LF1000 P | ||||
082 | 816128-2 | 0.83 | 1.00 | |
Tapschroef M4X12Mm Ck A | ||||
083 | 266026-4 | 0.83 | 1.00 | |
O-Ring 32 | ||||
084 | 213459-4 | 0.98 | 1.19 | |
O-Ring 44 Hk0500 | ||||
085 | 213560-5 | 1.18 | 1.43 |
