Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9015B'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

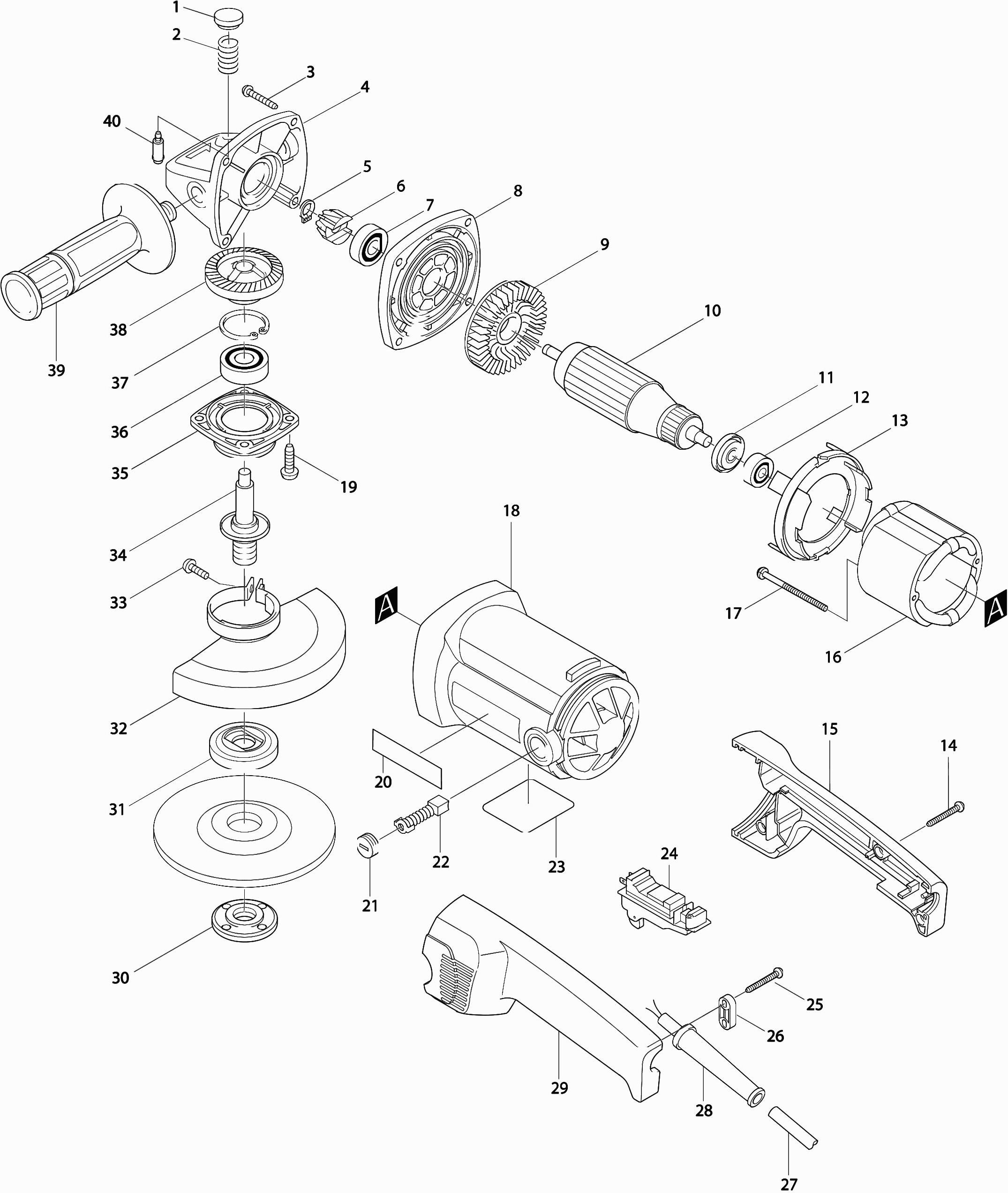

Tekeningen van de Makita 9015B
Onderdelen lijst van de Makita 9015B
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Ontgrendeldop | ||||
| 001 | 416449-8@141 | 0.83 | 1.00 | |
| Drukveer 12 | ||||
| 002 | 233089-5@141 | 0.83 | 1.00 | |
| Tapschroef Pt 5x30 | ||||
| 003 | 266173-1@141 | 0.83 | 1.00 | |
| Tandwielhuis | ||||
| 004 | 153374-9@141 | 21.87 | 26.46 | |
| Tandwielhuis | ||||
| 004-1 | 153374-9@141 | 21.87 | 26.46 | |
| Borgring S-7 | ||||
| 005 | 961003-8@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 006-2 | 183017-9@141 | |||
| Tandwiel Set 33+12 9015B A | ||||
| 006-3 | 183053-5@141 | 18.76 | 22.70 | |
| Tandwiel Set 33+12 9015B A | ||||
| 006-4 | 183053-5@141 | 18.76 | 22.70 | |
| Tandwiel Set 33+12 9015B A | ||||
| 006-5 | 183053-5@141 | 18.76 | 22.70 | |
| Kogellager 6001dw | ||||
| 007 | 211131-2@141 | 9.52 | 11.52 | |
| Lagerplaat 9015B Nieuw * | ||||
| 008 | 317323-2@141 | 13.19 | 15.96 | |
| Lagerplaat 9015B Nieuw * | ||||
| 008-1 | 317323-2@141 | 13.19 | 15.96 | |
| Lagerplaat 9015B Nieuw * | ||||
| 008A | 317323-2@141 | 13.19 | 15.96 | |
| Waaier 70 | ||||
| 009 | 240010-7@141 | 3.20 | 3.87 | |
| Anker | ||||
| 010 | 516334-6@141 | 63.90 | 77.32 | |
| Anker | ||||
| 010C | 516334-6@141 | 63.90 | 77.32 | |
| Isolatiering | ||||
| 011 | 681644-1@141 | 0.83 | 1.00 | |
| Kogellager 608ddw | ||||
| 012 | 210005-4@141 | 4.58 | 5.54 | |
| Tussenplaat | ||||
| 013 | 416448-0@141 | 1.06 | 1.28 | |
| Tapschroef 4x18 | ||||
| 014 | 265A48-7@141 | 0.90 | 1.09 | |
| Handgreep set | ||||
| 015 | 182990-0@141 | 12.58 | 15.22 | |
| Veld | ||||
| 016 | 522838-8@141 | 52.21 | 63.17 | |
| Statorveertje Cb5 | ||||
| 016A | 654020-2@141 | 0.83 | 1.00 | |
| Veld | ||||
| 016B | 522838-8@141 | 52.21 | 63.17 | |
| Klembus tbv statorv. 1,25mm | ||||
| 016B | 654501-6@141 | 0.83 | 1.00 | |
| Veld | ||||
| 016B1 | 522838-8@141 | 52.21 | 63.17 | |
| Tapschroef Pt 5x65 | ||||
| 017 | 266029-8@141 | 1.72 | 2.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 018 | 159996-3@141 | |||
| Motorhuis 9015B A | ||||
| 018-1 | 183159-9@141 | 16.24 | 19.65 | |
| Koolborstelhouder 5X11 A | ||||
| 018A | 644501-4@141 | 2.08 | 2.52 | |
| Schroef 5x18 | ||||
| 019 | 911230-7@141 | 0.83 | 1.00 | |
| Kruiskopschroef 5x16 | ||||
| 019-1 | 265096-0@141 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 020 | 819001-5@141 | |||
| Koolborstelhouderdop | ||||
| 021 | 643750-0@141 | 0.83 | 1.00 | |
| Koolborstelkap 2107F | ||||
| 021-1 | 643515-0@141 | 0.83 | 1.00 | |
| Koolborstel set Cb-303 | ||||
| 022 | 191963-2@141 | 5.22 | 6.32 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023 | 859284-5@141 | |||
| Schakelaar Tg08 | ||||
| 024 | 650100-2@141 | 23.75 | 28.74 | |
| Veiligheidschakelaar | ||||
| 024-1B | 650102-8@141 | 23.75 | 28.74 | |
| Condensator | ||||
| 024A | 645088-9@141 | 0.83 | 1.00 | |
| Schakelaar Tg08 | ||||
| 024A1A | 650100-2@141 | 23.75 | 28.74 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 024AA | 651146-1@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 024B | 651149-5@141 | |||
| Tapschroef 4x18 | ||||
| 025 | 265A48-7@141 | 0.90 | 1.09 | |
| Klemstrip | ||||
| 026 | 687053-2@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 026-1 | 687052-4@141 | |||
| Netsnoer 2x1.00 2.2mtr | ||||
| 027 | 665383-1@141 | 10.81 | 13.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 027A | 666066-6@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 027A1 | 665865-3@141 | |||
| Kabeltule 8-90 | ||||
| 028 | 682503-2@141 | 1.43 | 1.73 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 028-1 | 682540-6@141 | |||
| Handgreep set | ||||
| 029 | 182990-0@141 | 12.58 | 15.22 | |
| Sluitmoer M14x45mm | ||||
| 030 | 224554-5@141 | 3.73 | 4.51 | |
| Binnenflens 42mm | ||||
| 031 | 224415-9@141 | 3.35 | 4.05 | |
| Beschermkap | ||||
| 032 | 165055-3@141 | 5.87 | 7.10 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 032-1 | 125097-9@141 | |||
| Schroef 5x16 | ||||
| 033 | 265180-1@141 | 0.83 | 1.00 | |
| As 9015B | ||||
| 034 | 152572-2@141 | 13.19 | 15.96 | |
| As 9015B | ||||
| 034A | 152572-2@141 | 13.19 | 15.96 | |
| Labyrint ring | ||||
| 034A | 344347-5@141 | 0.83 | 1.00 | |
| Lagerhuis | ||||
| 035 | 316991-8@141 | 8.84 | 10.70 | |
| Kogellager 6201dw1 | ||||
| 036 | 211129-9@141 | 7.44 | 9.00 | |
| Kogellager 6201dw1 | ||||
| 036-2 | 211129-9@141 | 7.44 | 9.00 | |
| Borgring R-32 | ||||
| 037 | 962151-6@141 | 0.83 | 1.00 | |
| Tandwiel Set 33+12 9015B A | ||||
| 038 | 183053-5@141 | 18.76 | 22.70 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 038-2 | 183017-9@141 | |||
| Tandwiel Set 33+12 9015B A | ||||
| 038-3 | 183053-5@141 | 18.76 | 22.70 | |
| Tandwiel Set 33+12 9015B A | ||||
| 038-4 | 183053-5@141 | 18.76 | 22.70 | |
| Tandwiel Set 33+12 9015B A | ||||
| 038-5 | 183053-5@141 | 18.76 | 22.70 | |
| Pin 6 | ||||
| 040 | 256446-0@141 | 1.51 | 1.83 | |
| Handgreep M12 | ||||
| 069 | 152492-0@141 | 2.81 | 3.40 | |
