Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9237CB'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

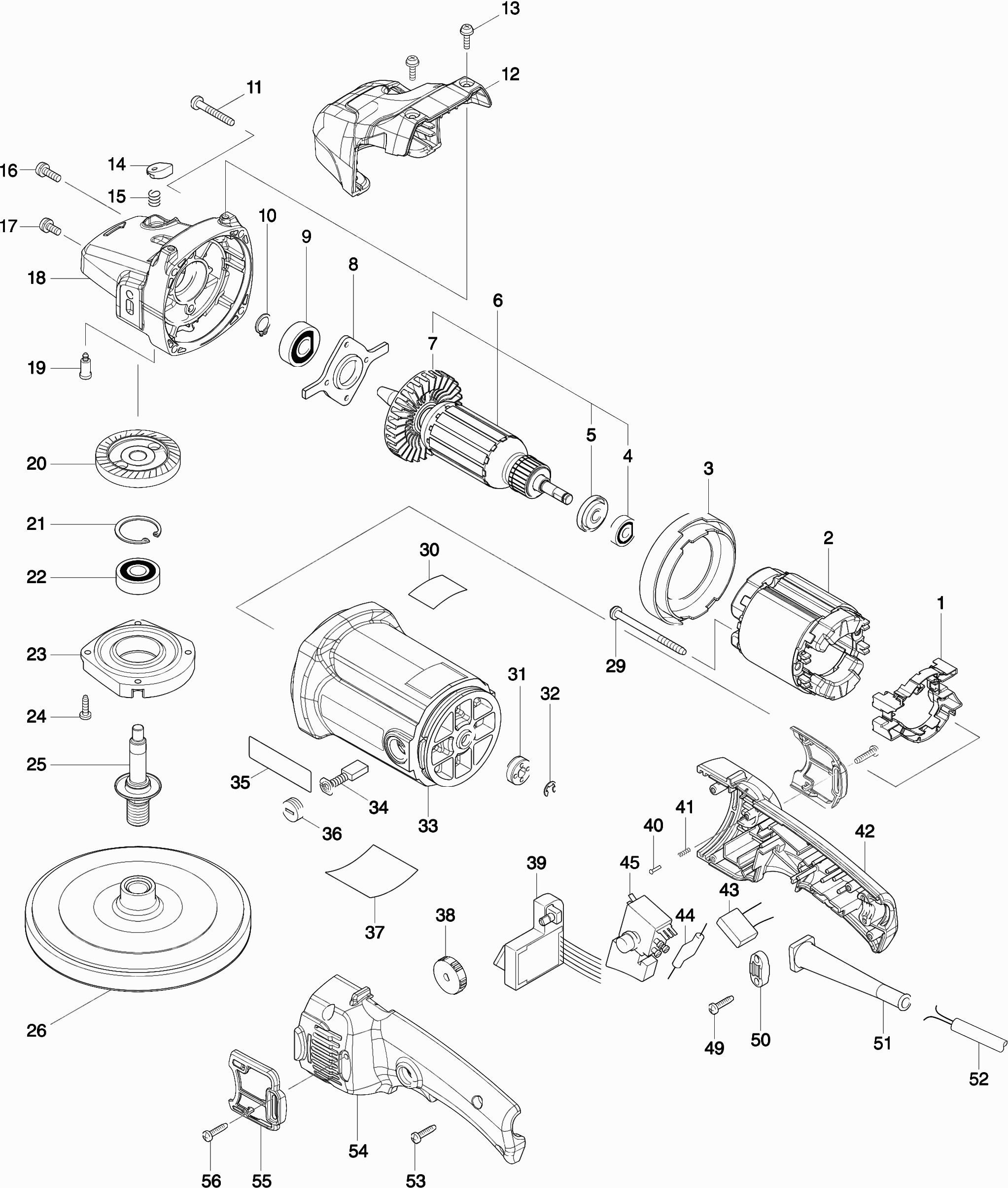

Tekeningen van de Makita 9237CB
Onderdelen lijst van de Makita 9237CB
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Montageblok | ||||
| 001 | 539168-0@141 | 4.81 | 5.82 | |
| Statorveertje Cb5 | ||||
| 001A | 654020-2@141 | 0.83 | 1.00 | |
| Klembus tbv statorv. 1,25mm | ||||
| 001B | 654501-6@141 | 0.83 | 1.00 | |
| Veld | ||||
| 002 | 634293-3@141 | 23.75 | 28.74 | |
| Tussenplaat | ||||
| 003 | 416253-5@141 | 2.08 | 2.52 | |
| Kogellager 608llb | ||||
| 004 | 210043-6@141 | 1.72 | 2.08 | |
| Isolatiering | ||||
| 005 | 681644-1@141 | 0.83 | 1.00 | |
| Anker | ||||
| 006 | 516308-7@141 | 70.18 | 84.92 | |
| Waaier 70 | ||||
| 007 | 240002-6@141 | 2.16 | 2.61 | |
| Lagerplaat 48 | ||||
| 008 | 285687-1@141 | 2.16 | 2.61 | |
| Kogellager 6201llb | ||||
| 009 | 211106-1@141 | 5.22 | 6.32 | |
| Borgring S-12 | ||||
| 010 | 961052-5@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 011 | 266012-5@141 | |||
| Tandwielhuiskap | ||||
| 012 | 455291-2@141 | 7.80 | 9.44 | |
| Schroef 4x12 | ||||
| 013 | 911116-5@141 | 0.83 | 1.00 | |
| Drukknop | ||||
| 014 | 415491-6@141 | 0.83 | 1.00 | |
| Drukveer 8 | ||||
| 015 | 233072-2@141 | 0.83 | 1.00 | |
| Schroef 5x16 | ||||
| 016 | 911221-8@141 | 0.83 | 1.00 | |
| Schroef 5x12 | ||||
| 017 | 911211-1@141 | 0.83 | 1.00 | |
| Tandwielhuis | ||||
| 018 | 142747-1@141 | 26.11 | 31.59 | |
| Kraagpin 9mm | ||||
| 019 | 256504-2@141 | 1.27 | 1.54 | |
| Tandwiel 52 | ||||
| 020 | 227512-0@141 | 28.85 | 34.91 | |
| Borgring R-32 | ||||
| 021 | 962151-6@141 | 0.83 | 1.00 | |
| Kogellager 6201llb | ||||
| 022 | 211106-1@141 | 5.22 | 6.32 | |
| Lagerhuis | ||||
| 023 | 316896-2@141 | 10.81 | 13.08 | |
| Tapschroef Ct4x16 | ||||
| 024 | 266034-5@141 | 0.83 | 1.00 | |
| As | ||||
| 025 | 152551-0@141 | 10.81 | 13.08 | |
| Labyrint ring | ||||
| 025A | 344347-5@141 | 0.83 | 1.00 | |
| Steunschijf 165mm | ||||
| 026 | 743053-3@141 | 15.97 | 19.32 | |
| Tapschroef 5x70mm | ||||
| 029 | 266038-7@141 | 2.08 | 2.52 | |
| Label "info" | ||||
| 030 | 804M47-2@141 | 2.80 | 3.39 | |
| Magnetische bus | ||||
| 031 | 688110-9@141 | 3.83 | 4.63 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 032 | 961012-7@141 | |||
| Motorhuisset | ||||
| 033 | 187958-1@141 | 24.88 | 30.10 | |
| Koolborstelhouder 5X11 A | ||||
| 033A | 644501-4@141 | 2.08 | 2.52 | |
| Koolborstel set Cb-303 | ||||
| 034 | 191963-2@141 | 5.22 | 6.32 | |
| Label Makita logo | ||||
| 035 | 819285-5@141 | 2.80 | 3.39 | |
| Koolborstelhouderdop | ||||
| 036 | 643750-0@141 | 0.83 | 1.00 | |
| Naamplaat "9237cb" | ||||
| 037 | 815Y34-8@141 | 2.80 | 3.39 | |
| Knop 28 | ||||
| 038 | 271417-6@141 | 2.44 | 2.95 | |
| Controle circuit | ||||
| 039 | 631227-7@141 | 57.06 | 69.04 | |
| Klinknagel 2 | ||||
| 040 | 255058-6@141 | 0.83 | 1.00 | |
| Drukveer 3 | ||||
| 041 | 233002-3@141 | 0.83 | 1.00 | |
| Handgreepset | ||||
| 042 | 187917-5@141 | 11.68 | 14.13 | |
| Condensator 0,22uf | ||||
| 043 | 645190-8@141 | 2.44 | 2.95 | |
| Weerstand | ||||
| 044 | 646077-7@141 | 4.08 | 4.94 | |
| Schakelaar | ||||
| 045 | 651282-3@141 | 17.90 | 21.66 | |
| Tapschroef 4x18 | ||||
| 049 | 265A48-7@141 | 0.90 | 1.09 | |
| Klemstrip | ||||
| 050 | 687124-5@141 | 0.83 | 1.00 | |
| Kabeltule 10 | ||||
| 051 | 682573-1@141 | 1.43 | 1.73 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 052 | 665890-4@141 | |||
| Tapschroef 4x18 | ||||
| 053 | 265A48-7@141 | 0.90 | 1.09 | |
| Handgreepset | ||||
| 054 | 187917-5@141 | 11.68 | 14.13 | |
| Stofkap | ||||
| 055 | 455288-1@141 | 2.44 | 2.95 | |
| Tapschroef 4x18 | ||||
| 056 | 265A48-7@141 | 0.90 | 1.09 | |
