Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9401'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

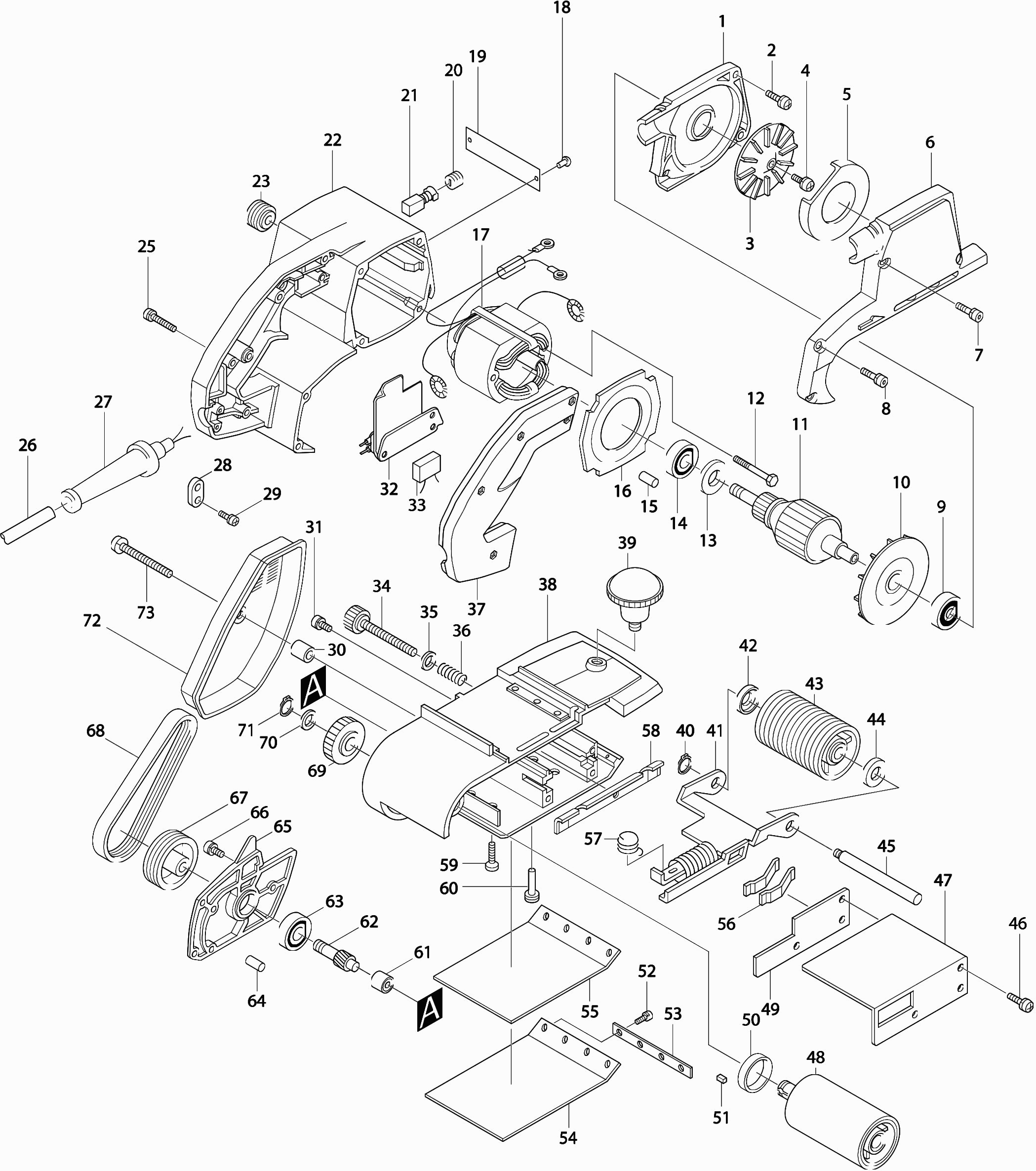

Tekeningen van de Makita 9401
Onderdelen lijst van de Makita 9401
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Stofopvangplaat | ||||
001 | 151177-5@141 | 59.77 | 72.32 | |
Schroef 5x18 | ||||
002 | 911230-7@141 | 0.83 | 1.00 | |
Waaier 74 | ||||
003 | 241611-4@141 | 5.88 | 7.11 | |
Schroef 5x12 | ||||
004 | 911213-7@141 | 0.83 | 1.00 | |
Luchtgeleider | ||||
005 | 343166-6@141 | 2.16 | 2.61 | |
Stofopvangdeksel | ||||
006 | 315772-7@141 | 46.31 | 56.04 | |
Schroef 5x25 | ||||
007 | 911243-8@141 | 0.83 | 1.00 | |
Schroef 5x25 | ||||
008 | 911243-8@141 | 0.83 | 1.00 | |
Kogellager 6200llb | ||||
009 | 211066-7@141 | 4.58 | 5.54 | |
Waaier 90 | ||||
010 | 241806-9@141 | 5.87 | 7.10 | |
Anker | ||||
011 | 514205-1@141 | 95.74 | 115.85 | |
Veldbout M5x45 | ||||
012 | 911270-5@141 | 0.83 | 1.00 | |
Isolatiering | ||||
013 | 681635-2@141 | 0.83 | 1.00 | |
Kogellager 6200llb | ||||
014 | 211066-7@141 | 4.58 | 5.54 | |
Rubber pen 4 | ||||
015 | 263002-9@141 | 0.83 | 1.00 | |
Tussenplaat | ||||
016 | 411143-7@141 | 1.01 | 1.22 | |
Veld | ||||
017 | 524205-3@141 | 55.92 | 67.66 | |
Koolborstelhouderdop | ||||
020 | 643650-4@141 | 0.83 | 1.00 | |
Koolborstel set Cb-153 | ||||
021 | 181044-0@141 | 4.08 | 4.94 | |
Motorhuis | ||||
022 | 156225-5@141 | 41.78 | 50.55 | |
Snaarschijf 6-24l | ||||
023 | 222012-5@141 | 6.58 | 7.96 | |
Schroef 4x30 | ||||
025 | 911158-9@141 | 0.83 | 1.00 | |
Netsnoer 2x1.50 4.0mtr | ||||
026 | 695123-3@141 | 21.70 | 26.26 | |
Kabeltule 10-85 | ||||
027 | 682504-0@141 | 1.72 | 2.08 | |
Klemstrip | ||||
028 | 687001-1@141 | 0.83 | 1.00 | |
Schroef 4x18 | ||||
029 | 911133-5@141 | 0.83 | 1.00 | |
Bus 6 | ||||
030 | 257504-5@141 | 0.83 | 1.00 | |
Schroef 5x16 | ||||
031 | 911221-8@141 | 0.83 | 1.00 | |
Schakelaar Sw-02 | ||||
032 | 651017-2@141 | 16.07 | 19.44 | |
Condensator 0,1uf | ||||
033 | 645105-5@141 | 2.80 | 3.39 | |
Vastzetschroef M8x72 | ||||
034 | 251821-5@141 | 4.09 | 4.95 | |
Sluitring 8 | ||||
035 | 941202-8@141 | 0.83 | 1.00 | |
Drukveer 9 | ||||
036 | 231110-4@141 | 0.83 | 1.00 | |
Handvat deksel | ||||
037 | 411142-9@141 | 9.54 | 11.54 | |
Frame | ||||
038 | 156226-3@141 | 166.26 | 201.17 | |
Glijlager 12 | ||||
038A | 214101-0@141 | 2.80 | 3.39 | |
Knop 55 | ||||
039 | 271207-7@141 | 4.58 | 5.54 | |
Borgring S-12 | ||||
040 | 961052-5@141 | 0.83 | 1.00 | |
Spanrolarm | ||||
041 | 163039-5@141 | 16.07 | 19.44 | |
Schotelring M12 | ||||
042 | 253922-5@141 | 0.83 | 1.00 | |
Spanrol | ||||
043 | 152103-7@141 | 43.02 | 52.05 | |
Schotelring M12 | ||||
044 | 253922-5@141 | 0.83 | 1.00 | |
Spanrolas | ||||
045 | 325108-2@141 | 9.54 | 11.54 | |
Schroef 5x18 | ||||
046 | 911230-7@141 | 0.83 | 1.00 | |
Beschermkap | ||||
047 | 342331-4@141 | 4.08 | 4.94 | |
Aandrijfrol | ||||
048 | 151346-8@141 | 49.85 | 60.32 | |
Balansplaat | ||||
049 | 341195-3@141 | 3.83 | 4.63 | |
Schotelring M12 | ||||
050 | 253922-5@141 | 0.83 | 1.00 | |
Inlegspie 4 | ||||
051 | 254202-2@141 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
052 | 911111-5@141 | 0.83 | 1.00 | |
Steunstrip | ||||
053 | 341079-5@141 | 0.83 | 1.00 | |
Koolstofplaat | ||||
054A | 423029-3@141 | 4.58 | 5.54 | |
Stalen plaat | ||||
054B | 342328-3@141 | 3.65 | 4.42 | |
Kurkplaat | ||||
055 | 421093-8@141 | 3.65 | 4.42 | |
Bladveer | ||||
056 | 232029-0@141 | 0.83 | 1.00 | |
Torsieveer 18 | ||||
057 | 231520-5@141 | 0.83 | 1.00 | |
Slijtstrip | ||||
058 | 155885-0@141 | 4.58 | 5.54 | |
Verzonken schroef 5x18 | ||||
059 | 912227-9@141 | 0.83 | 1.00 | |
Ondersteuningspen | ||||
060 | 325109-0@141 | 1.51 | 1.83 | |
Naaldlager 810 | ||||
061 | 212003-4@141 | 4.08 | 4.94 | |
Tandwiel 10 | ||||
062 | 221193-2@141 | 12.58 | 15.22 | |
Kogellager 6200llb | ||||
063 | 211066-7@141 | 4.58 | 5.54 | |
Rubber pen 4 | ||||
064 | 263002-9@141 | 0.83 | 1.00 | |
Tandwielhuis deksel | ||||
065 | 312549-1@141 | 16.13 | 19.52 | |
Schroef 5x18 | ||||
066 | 911230-7@141 | 0.83 | 1.00 | |
Snaarschijf 6-55.7 | ||||
067 | 222038-7@141 | 14.90 | 18.03 | |
V-snaar 6-355 | ||||
068 | 225021-3@141 | 16.07 | 19.44 | |
Tandwiel 42 | ||||
069 | 221194-0@141 | 12.58 | 15.22 | |
Dunne sluitring 12 | ||||
070 | 253312-2@141 | 0.83 | 1.00 | |
Borgring S-12 | ||||
071 | 961052-5@141 | 0.83 | 1.00 | |
Schermkap | ||||
072 | 343165-8@141 | 20.31 | 24.58 | |
Schroef 5x40 | ||||
073 | 911263-2@141 | 0.83 | 1.00 |
