Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9402'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

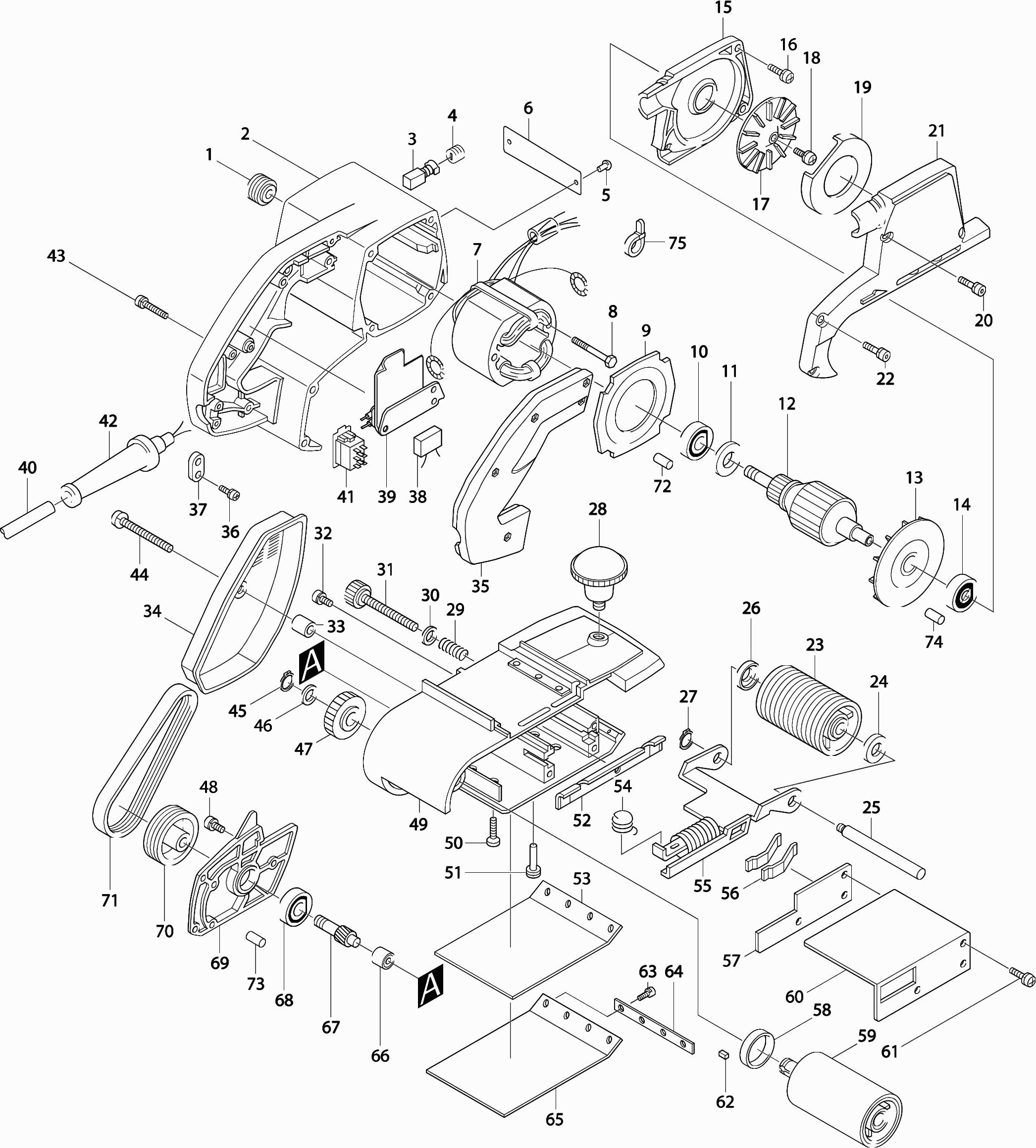

Tekeningen van de Makita 9402
Onderdelen lijst van de Makita 9402
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Snaarschijf 6-24l | ||||
001 | 222012-5 | 6.58 | 7.96 | |
Snaarschijf 6-24l | ||||
001-1 | 222012-5 | 6.58 | 7.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
002 | 157148-0 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
002-1 | 157148-0 | |||
Koolborstel set Cb-153 | ||||
003 | 181044-0 | 4.08 | 4.94 | |
Koolborstel set Cb-153 | ||||
003-1 | 181044-0 | 4.08 | 4.94 | |
Koolborstelhouderdop | ||||
004 | 643650-4 | 0.83 | 1.00 | |
Koolborstelhouderdop | ||||
004-1 | 643650-4 | 0.83 | 1.00 | |
Klinknagel 0,5 | ||||
005 | 953106-2 | 0.83 | 1.00 | |
Naamplaat | ||||
006-1 | 850176-1 | 2.80 | 3.39 | |
Veld | ||||
007 | 524723-1 | 57.06 | 69.04 | |
Veld | ||||
007C | 524723-1 | 57.06 | 69.04 | |
Veldbout M5x45 | ||||
008 | 911270-5 | 0.83 | 1.00 | |
Veldbout M5x45 | ||||
008-1 | 911270-5 | 0.83 | 1.00 | |
Tussenplaat | ||||
009 | 411143-7 | 1.01 | 1.22 | |
Kogellager 6200llb | ||||
010 | 211066-7 | 4.58 | 5.54 | |
Isolatiering | ||||
011 | 681635-2 | 0.83 | 1.00 | |
Isolatiering | ||||
011-3 | 681635-2 | 0.83 | 1.00 | |
Anker | ||||
012 | 514205-1 | 95.74 | 115.85 | |
Anker | ||||
012C | 514205-1 | 95.74 | 115.85 | |
Waaier 90 | ||||
013 | 241806-9 | 5.87 | 7.10 | |
Kogellager 6200llb | ||||
014 | 211066-7 | 4.58 | 5.54 | |
Kogellager 6200dw | ||||
014-1 | 211087-9 | 7.44 | 9.00 | |
Stofopvangplaat | ||||
015 | 151177-5 | 59.77 | 72.32 | |
Stofopvangplaat | ||||
015-1 | 151177-5 | 59.77 | 72.32 | |
Schroef 5x18 | ||||
016 | 911230-7 | 0.83 | 1.00 | |
Waaier 74 | ||||
017 | 241611-4 | 5.88 | 7.11 | |
Schroef 5x12 | ||||
018 | 911211-1 | 0.83 | 1.00 | |
Schroef 5x12 | ||||
018 | 911213-7 | 0.83 | 1.00 | |
Luchtgeleider | ||||
019 | 343166-6 | 2.16 | 2.61 | |
Schroef 5x25 | ||||
020 | 911241-2 | 0.83 | 1.00 | |
Schroef 5x25 | ||||
020 | 911243-8 | 0.83 | 1.00 | |
Stofopvangdeksel | ||||
021 | 315772-7 | 46.31 | 56.04 | |
Stofopvangdeksel | ||||
021-1 | 315772-7 | 46.31 | 56.04 | |
Schroef 5x25 | ||||
022 | 911243-8 | 0.83 | 1.00 | |
Schroef 5x25 | ||||
022-1 | 911241-2 | 0.83 | 1.00 | |
Spanrol | ||||
023 | 152103-7 | 43.02 | 52.05 | |
Glijlager 12 | ||||
023A | 214101-0 | 2.80 | 3.39 | |
NULL | ||||
024 | 253922-5 | 0.83 | 1.00 | |
Spanrolas | ||||
025 | 325108-2 | 9.54 | 11.54 | |
NULL | ||||
026 | 253922-5 | 0.83 | 1.00 | |
Borgring S-12 | ||||
027 | 961052-5 | 0.83 | 1.00 | |
Knop 55 | ||||
028 | 271207-7 | 4.58 | 5.54 | |
Drukveer 9 | ||||
029 | 231110-4 | 0.83 | 1.00 | |
Sluitring 8 | ||||
030 | 941202-8 | 0.83 | 1.00 | |
Vastzetschroef M8x72 | ||||
031 | 251821-5 | 4.09 | 4.95 | |
Schroef 5x16 | ||||
032 | 911221-8 | 0.83 | 1.00 | |
Bus 6 | ||||
033 | 257504-5 | 0.83 | 1.00 | |
Schermkap | ||||
034 | 343165-8 | 20.31 | 24.58 | |
Handvat deksel | ||||
035 | 411142-9 | 9.54 | 11.54 | |
Schroef 4x18 | ||||
036 | 911133-5 | 0.83 | 1.00 | |
Schroef 4x18 | ||||
036-1 | 911133-5 | 0.83 | 1.00 | |
Klemstrip | ||||
037 | 687001-1 | 0.83 | 1.00 | |
Klemstrip | ||||
037A1 | 687001-1 | 0.83 | 1.00 | |
Klemstrip | ||||
037A2 | 687031-2 | 0.83 | 1.00 | |
Condensator 0,1uf | ||||
038-1 | 645105-5 | 2.80 | 3.39 | |
Schakelaar Sw-02 | ||||
039 | 651017-2 | 16.07 | 19.44 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
039-1 | 651018-0 | |||
Netsnoer 2x1.50 4.0mtr | ||||
040 | 695123-3 | 21.70 | 26.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
040C1 | 666226-0 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
040C2 | 665883-1 | |||
Schakelaar Sw-46 | ||||
041 | 651557-0 | 19.80 | 23.96 | |
Schakelaar Sw-46 | ||||
041-1 | 651557-0 | 19.80 | 23.96 | |
Kabeltule 10-85 | ||||
042 | 682504-0 | 1.72 | 2.08 | |
Kabeltule 8-85 | ||||
042A | 682502-4 | 1.72 | 2.08 | |
Kabeltule 9.3-85 | ||||
042A1 | 682516-3 | 1.01 | 1.22 | |
Schroef 4x30 | ||||
043 | 911158-9 | 0.83 | 1.00 | |
Schroef 5x40 | ||||
044 | 911263-2 | 0.83 | 1.00 | |
Borgring S-12 | ||||
045 | 961052-5 | 0.83 | 1.00 | |
Dunne sluitring 12 | ||||
046 | 253312-2 | 0.83 | 1.00 | |
Dunne sluitring 12 | ||||
046-1 | 253312-2 | 0.83 | 1.00 | |
Tandwiel 42 | ||||
047 | 221194-0 | 12.58 | 15.22 | |
Schroef 5x16 | ||||
048 | 911221-8 | 0.83 | 1.00 | |
Schroef 5x16 | ||||
048-1 | 911221-8 | 0.83 | 1.00 | |
Frame | ||||
049 | 156226-3 | 166.26 | 201.17 | |
Glijlager 12 | ||||
049A | 214101-0 | 2.80 | 3.39 | |
Verzonken schroef 5x18 | ||||
050 | 912227-9 | 0.83 | 1.00 | |
Ondersteuningspen | ||||
051 | 325109-0 | 1.51 | 1.83 | |
Slijtstrip | ||||
052 | 155885-0 | 4.58 | 5.54 | |
Slijtstrip | ||||
052-1 | 155885-0 | 4.58 | 5.54 | |
Kurkplaat | ||||
053 | 421093-8 | 3.65 | 4.42 | |
Torsieveer 18 | ||||
054 | 231520-5 | 0.83 | 1.00 | |
Spanrolarm | ||||
055 | 163039-5 | 16.07 | 19.44 | |
Bladveer | ||||
056 | 232029-0 | 0.83 | 1.00 | |
Balansplaat | ||||
057 | 341195-3 | 3.83 | 4.63 | |
NULL | ||||
058 | 253922-5 | 0.83 | 1.00 | |
Aandrijfrol | ||||
059 | 151346-8 | 49.85 | 60.32 | |
Aandrijfrol | ||||
059A | 151346-8 | 49.85 | 60.32 | |
Beschermkap | ||||
060 | 342331-4 | 4.08 | 4.94 | |
Schroef 5x18 | ||||
061 | 911230-7 | 0.83 | 1.00 | |
Inlegspie 4 | ||||
062 | 254202-2 | 0.83 | 1.00 | |
Schroef 4x10 | ||||
063 | 911111-5 | 0.83 | 1.00 | |
Schroef 4x12 | ||||
063 | 911116-5 | 0.83 | 1.00 | |
Steunstrip | ||||
064 | 341079-5 | 0.83 | 1.00 | |
Koolstofplaat | ||||
065 | 423029-3 | 4.58 | 5.54 | |
Naaldlager 810 | ||||
066 | 212003-4 | 4.08 | 4.94 | |
Tandwiel 10 | ||||
067 | 221193-2 | 12.58 | 15.22 | |
Kogellager 6200llb | ||||
068 | 211066-7 | 4.58 | 5.54 | |
Tandwielhuis deksel | ||||
069 | 312549-1 | 16.13 | 19.52 | |
Tandwielhuis deksel | ||||
069-1 | 312549-1 | 16.13 | 19.52 | |
Snaarschijf 6-55.7 | ||||
070 | 222038-7 | 14.90 | 18.03 | |
V-snaar 6-355 | ||||
071 | 225021-3 | 16.07 | 19.44 | |
V-snaar 6-355 | ||||
071-2 | 225021-3 | 16.07 | 19.44 | |
Rubber pen 4 | ||||
072 | 263002-9 | 0.83 | 1.00 | |
Rubber pen 4 | ||||
073 | 263002-9 | 0.83 | 1.00 | |
Rubber pen 4 | ||||
074 | 263002-9 | 0.83 | 1.00 | |
Klemband | ||||
075 | 687010-0 | 0.83 | 1.00 |
