Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9403'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

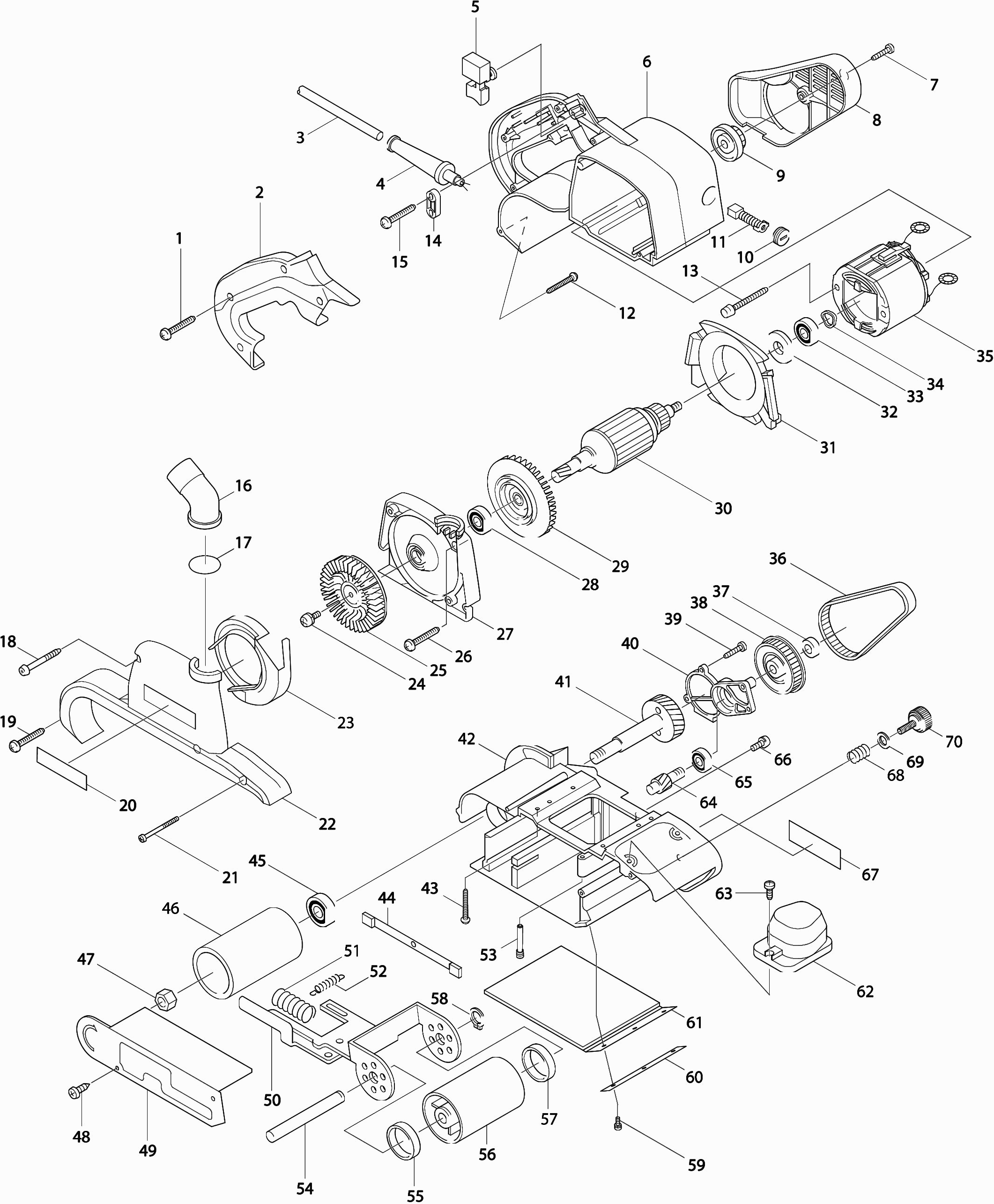

Tekeningen van de Makita 9403
Onderdelen lijst van de Makita 9403
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Tapschroef 4X18 A | ||||
001 | 265A48-7 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
002 | 416496-9 | |||
Netsnoer 2X1.50 4.0Mtr A | ||||
003 | 695123-3 | 21.08 | 25.51 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
003HA | 666226-0 | |||
Kabeltule 10-85 A | ||||
004 | 682504-0 | 1.67 | 2.02 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
004A1A | 682540-6 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
004A1B | 682540-6 | |||
Kabeltule 8-90 | ||||
004AA | 682503-2 | 1.39 | 1.68 | |
Schakelaar 9403 A | ||||
005 | 650230-9 | 8.66 | 10.48 | |
Schakelaar 9403 A | ||||
005-1A | 650230-9 | 8.66 | 10.48 | |
Schakelaar 9403 A | ||||
005-1B | 650230-9 | 8.66 | 10.48 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
005A | 651284-9 | |||
Motorhuis 9403 P | ||||
006 | 150981-9 | 33.36 | 40.37 | |
Koolborstelhouder 5X11 A | ||||
006A | 644501-4 | 2.02 | 2.44 | |
Tapschroef Ct4X16 A | ||||
007 | 266034-5 | 0.83 | 1.00 | |
Afdekkap Voor Snaar 9403 | ||||
008 | 416495-1 | 6.38 | 7.72 | |
Snaarschijf 10-24.1 9403 | ||||
009 | 222147-2 | 9.24 | 11.18 | |
KOOLBORSTELHOUDERDOP A | ||||
010 | 643750-0 | 0.83 | 1.00 | |
Koolborstel Set Cb-303 A | ||||
011 | 194996-6 | 5.06 | 6.12 | |
Tapschroef 4X18 A | ||||
012 | 265A48-7 | 0.83 | 1.00 | |
Met.Schroef M5X45 A | ||||
013 | 266037-9 | 0.83 | 1.00 | |
PARKER 5X45MM * | ||||
013 | 266056-5 | 0.83 | 1.00 | |
Klemstrip P | ||||
014 | 687053-2 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
014-1A | 687052-4 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
014-1B | 687052-4 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
014A | 687063-9 | |||
Tapschroef 4X18 A | ||||
015 | 265A48-7 | 0.83 | 1.00 | |
Stofafzuigadapter 9403 | ||||
016 | 416497-7 | 2.71 | 3.28 | |
O-Ring 28 | ||||
017 | 213415-4 | 0.83 | 1.00 | |
Tapschroef 4X45 | ||||
018 | 266069-6 | 0.83 | 1.00 | |
Tapschroef 4X18 A | ||||
019 | 265A48-7 | 0.83 | 1.00 | |
Makita Label A | ||||
020 | 819064-1 | 0.83 | 1.00 | |
Tapschroef 4X40 9403 | ||||
021 | 266203-8 | 0.83 | 1.00 | |
Stofopvangplaat 9403 | ||||
022 | 317018-7 | 25.36 | 30.69 | |
Afstandhouder 9403 | ||||
023 | 416494-3 | 1.20 | 1.45 | |
Schroef M5X12 A | ||||
024 | 911213-7 | 0.83 | 1.00 | |
Waaier 80 9403 | ||||
025 | 241662-7 | 6.70 | 8.11 | |
Tapschroef 4X18 A | ||||
026 | 265A48-7 | 0.83 | 1.00 | |
Stofopvanghouder 9403 | ||||
027 | 317021-8 | 17.38 | 21.03 | |
Kogellager 6000Ddw P | ||||
028 | 211088-7 | 5.06 | 6.12 | |
Waaier 84 9403 (Anker) | ||||
029 | 240013-1 | 2.84 | 3.44 | |
Anker 9403 | ||||
030 | 516783-7 | 82.76 | 100.14 | |
Anker 9403 | ||||
030B | 516783-7 | 82.76 | 100.14 | |
Tussenplaat 9403 | ||||
031 | 416498-5 | 1.75 | 2.12 | |
Isolatiering 9403 | ||||
032 | 681649-1 | 0.83 | 1.00 | |
Kogellager 6000Ddw P | ||||
033 | 211088-7 | 5.06 | 6.12 | |
Veerring 18 | ||||
034 | 253946-1 | 1.00 | 1.21 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
034-1A | 267715-4 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
034-1B | 267715-4 | |||
Veerring 18 | ||||
034A | 253946-1 | 1.00 | 1.21 | |
Veld 9403 | ||||
035 | 596193-4 | 45.48 | 55.03 | |
Statorveertje Cb5 | ||||
035A | 654020-2 | 0.83 | 1.00 | |
Veld 9403 | ||||
035B | 596193-4 | 45.48 | 55.03 | |
Klembus 2Mm Tbv Stat.Veer | ||||
035B | 654502-4 | 0.83 | 1.00 | |
Aandrijfsnaar 9403 | ||||
036 | 225081-5 | 5.71 | 6.91 | |
Zeskantmoer M10 P | ||||
037 | 931503-2 | 0.83 | 1.00 | |
Snaarschijf 11-55.6 9403 | ||||
038 | 222148-0 | 9.24 | 11.18 | |
Tapschroef Ct4X16 A | ||||
039 | 266034-5 | 0.83 | 1.00 | |
Tandwieldeksel 9403 | ||||
040 | 317020-0 | 5.71 | 6.91 | |
Tandwiel 43 9403 A | ||||
041 | 153291-3 | 21.08 | 25.51 | |
Tandwiel 43 9403 A | ||||
041-1A | 153291-3 | 21.08 | 25.51 | |
Tandwiel 43 9403 A | ||||
041-1B | 153291-3 | 21.08 | 25.51 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
041A | 153265-4 | |||
Frame 9403 | ||||
042 | 150979-6 | 92.95 | 112.47 | |
Glijlager 15 9403 | ||||
042A | 214204-0 | 3.54 | 4.28 | |
Tapschroef 4X18 A | ||||
043 | 265A48-7 | 0.83 | 1.00 | |
Slijtstrip 9403 | ||||
044 | 150846-5 | 3.97 | 4.80 | |
Kogellager 6001DW P | ||||
045 | 211131-2 | 9.24 | 11.18 | |
Aandrijfrol 9403 | ||||
046 | 162199-0 | 19.23 | 23.27 | |
Zeskantmoer M12X19 | ||||
047 | 252087-0 | 0.98 | 1.19 | |
Tapschroef M4X12Mm Ck A | ||||
048 | 266026-4 | 0.83 | 1.00 | |
Beschermkap 9403 | ||||
049 | 344622-9 | 4.14 | 5.01 | |
Spanrolarm 9403 | ||||
050 | 163398-7 | 17.38 | 21.03 | |
Drukveer 12 9403 | ||||
051 | 233235-0 | 0.83 | 1.00 | |
Trekveer 4 9403 | ||||
052 | 231819-8 | 0.83 | 1.00 | |
Pen 9901 | ||||
053 | 321980-0 | 2.10 | 2.54 | |
Spanrolas 9403 | ||||
054 | 323829-0 | 5.71 | 6.91 | |
Schotelring M12 | ||||
055 | 253922-5 | 0.83 | 1.00 | |
Spanrol 9403 A | ||||
056 | 142719-6 | 11.82 | 14.30 | |
Glijlager Spanrol 12 9403 | ||||
056A | 214116-7 | 1.18 | 1.43 | |
Sponsrubber 42-42 9403 A | ||||
056B | 424614-5 | 0.83 | 1.00 | |
Schotelring M12 | ||||
057 | 253922-5 | 0.83 | 1.00 | |
Borgring S-12 | ||||
058 | 961052-5 | 0.83 | 1.00 | |
Schroef 4X12 A | ||||
059 | 911116-5 | 0.83 | 1.00 | |
Steunstrip 9403 | ||||
060 | 344623-7 | 0.98 | 1.19 | |
Staalplaat 9403 | ||||
061 | 344620-3 | 4.44 | 5.37 | |
Staalplaat 9403 | ||||
061A | 344620-3 | 4.44 | 5.37 | |
Kurkplaat 9401/02/03 | ||||
061B | 421093-8 | 3.54 | 4.28 | |
Koolstofplaat 9403 | ||||
061C | 421648-9 | 4.45 | 5.38 | |
Voorhandgreep 9403 | ||||
062 | 416499-3 | 6.38 | 7.72 | |
Tapschroef Ct4X16 A | ||||
063 | 266034-5 | 0.83 | 1.00 | |
Tandwiel 12 9403 A | ||||
064 | 226551-7 | 9.24 | 11.18 | |
Tandwiel 12 9403 A | ||||
064-1A | 226551-7 | 9.24 | 11.18 | |
Tandwiel 12 9403 A | ||||
064-1B | 226551-7 | 9.24 | 11.18 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
064A | 226506-2 | |||
Kogellager 6200Llb | ||||
065 | 211066-7 | 4.45 | 5.38 | |
Schroef M5X12 A | ||||
066 | 911213-7 | 0.83 | 1.00 | |
Naamplaat 9403 A | ||||
067 | 852072-9 | 2.34 | 2.83 | |
Drukveer 16 A | ||||
068 | 232573-7 | 0.83 | 1.00 | |
Sluitring 16 A | ||||
069 | 267323-1 | 0.83 | 1.00 | |
Vastzetschroef M6X25 Rt0700 A | ||||
070 | 265763-7 | 0.98 | 1.19 |
