Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9505B'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

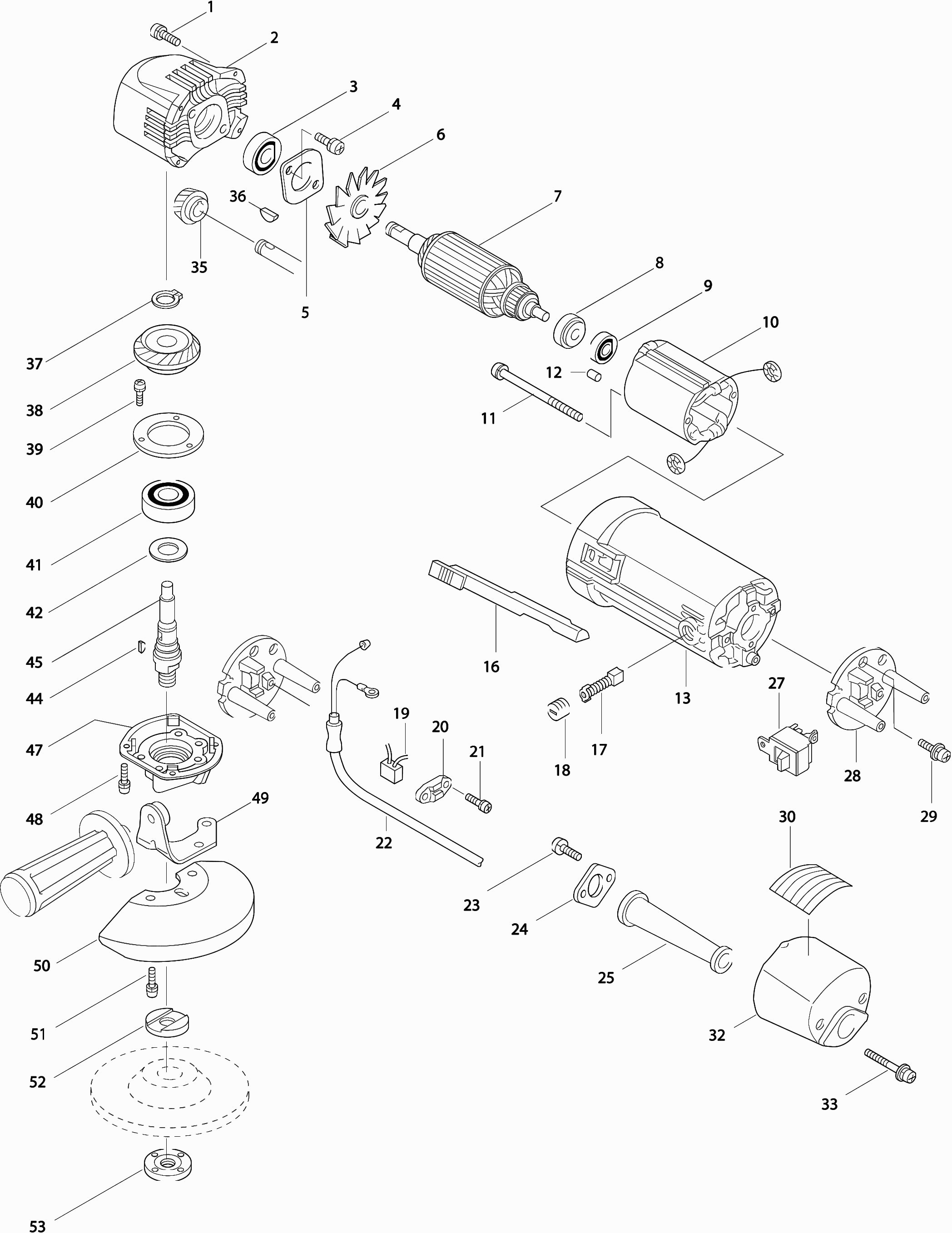

Tekeningen van de Makita 9505B
Onderdelen lijst van de Makita 9505B
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Sluitmoer M14x45mm | ||||
| 001 | 224554-5 | 3.73 | 4.51 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 002 | 224267-8 | |||
| Schroef 5x16 | ||||
| 003 | 911224-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 004 | 164406-7 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 005 | 164329-9 | |||
| Lagerhuis 9501Bhk * | ||||
| 006 | 312629-3 | 17.92 | 21.68 | |
| Schroef 4x16 | ||||
| 007 | 911126-2 | 0.83 | 1.00 | |
| Pakking 9501Bhk * | ||||
| 008 | 341262-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 009 | 325497-5 | |||
| Inlegspie 3 | ||||
| 010 | 254002-0 | 0.83 | 1.00 | |
| Sluitring 12 * | ||||
| 011 | 253055-6 | 0.83 | 1.00 | |
| Kogellager 6201dw1 | ||||
| 012 | 211129-9 | 7.44 | 9.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 013 | 285616-4 | |||
| Schroef 4x14 | ||||
| 014 | 911123-8 | 0.83 | 1.00 | |
| Tandwiel 38 9501Bhk * | ||||
| 015 | 221305-7 | 26.11 | 31.59 | |
| Borgring S-10 | ||||
| 016 | 257408-1 | 0.95 | 1.15 | |
| Inlegspie 3 | ||||
| 017 | 254002-0 | 0.83 | 1.00 | |
| Tandwiel 14 9501Bhk * | ||||
| 018 | 221306-5 | 12.58 | 15.22 | |
| Borgring S-8 | ||||
| 019 | 961004-6 | 0.83 | 1.00 | |
| Schroef 4x20 | ||||
| 020 | 911138-5 | 0.83 | 1.00 | |
| Tandwielhuis 9501B * | ||||
| 021 | 156050-4 | 28.73 | 34.76 | |
| Kogellager 6000llb | ||||
| 022 | 211061-7 | 7.44 | 9.00 | |
| Met.schroef Ph M5x14mm Ck | ||||
| 023 | 266809-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 024 | 285604-1 | |||
| Anker | ||||
| 025 | 511903-8 | 53.38 | 64.59 | |
| Isolatiering | ||||
| 026 | 681614-0 | 0.83 | 1.00 | |
| Kogellager 627llb | ||||
| 027 | 210025-8 | 2.80 | 3.39 | |
| Veld | ||||
| 028 | 521095-5 | 33.12 | 40.08 | |
| Motorbehuizing -groen- | ||||
| 029 | 159175-3 | 21.87 | 26.46 | |
| Veldbout M4x70 | ||||
| 030 | 911200-6 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 031 | 253926-7 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 033 | 411507-5 | |||
| Koolborstel set Cb-65 | ||||
| 034 | 191628-6 | 4.08 | 4.94 | |
| Koolborstelhouderdop | ||||
| 035 | 643550-8 | 0.83 | 1.00 | |
| Trekstang | ||||
| 036 | 411328-5 | 2.56 | 3.10 | |
| Schroef 3x8 | ||||
| 037 | 652066-2 | 0.83 | 1.00 | |
| Schakelaar Sw-03 | ||||
| 038 | 651651-8 | 10.81 | 13.08 | |
| Schakelaarhouder 9501Bhk * | ||||
| 039 | 414551-1 | 3.22 | 3.90 | |
| Sluitring 4 | ||||
| 040 | 941052-1 | 0.83 | 1.00 | |
| Schroef 4x18 | ||||
| 041 | 911131-9 | 0.83 | 1.00 | |
| Klemstrip | ||||
| 044 | 687001-1 | 0.83 | 1.00 | |
| Schroef 4x14 | ||||
| 045 | 911123-8 | 0.83 | 1.00 | |
| Schroef 4x8 | ||||
| 046 | 911106-8 | 0.83 | 1.00 | |
| Borgplaat 9501Bhk * | ||||
| 047 | 687637-6 | 0.83 | 1.00 | |
| Klinknagel 0,5 | ||||
| 049 | 953106-2 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 050 | 414553-7 | |||
| Sluitring 4 | ||||
| 051 | 941052-1 | 0.83 | 1.00 | |
| Schroef 4x60 | ||||
| 052 | 911188-0 | 0.83 | 1.00 | |
| Netsnoer 2x1.00 2.2mtr | ||||
| 053 | 665383-1 | 10.81 | 13.08 | |
| Kabeltule 10-85 | ||||
| 054 | 682504-0 | 1.72 | 2.08 | |
| O-ring 18 | ||||
| 066 | 213255-0 | 0.83 | 1.00 | |
| Stopring E-2,3 | ||||
| 067 | 257903-1 | 0.83 | 1.00 | |
| Rubber pen 4 | ||||
| 068 | 263002-9 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 500 | 214006-4 | |||
