Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9505BH'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

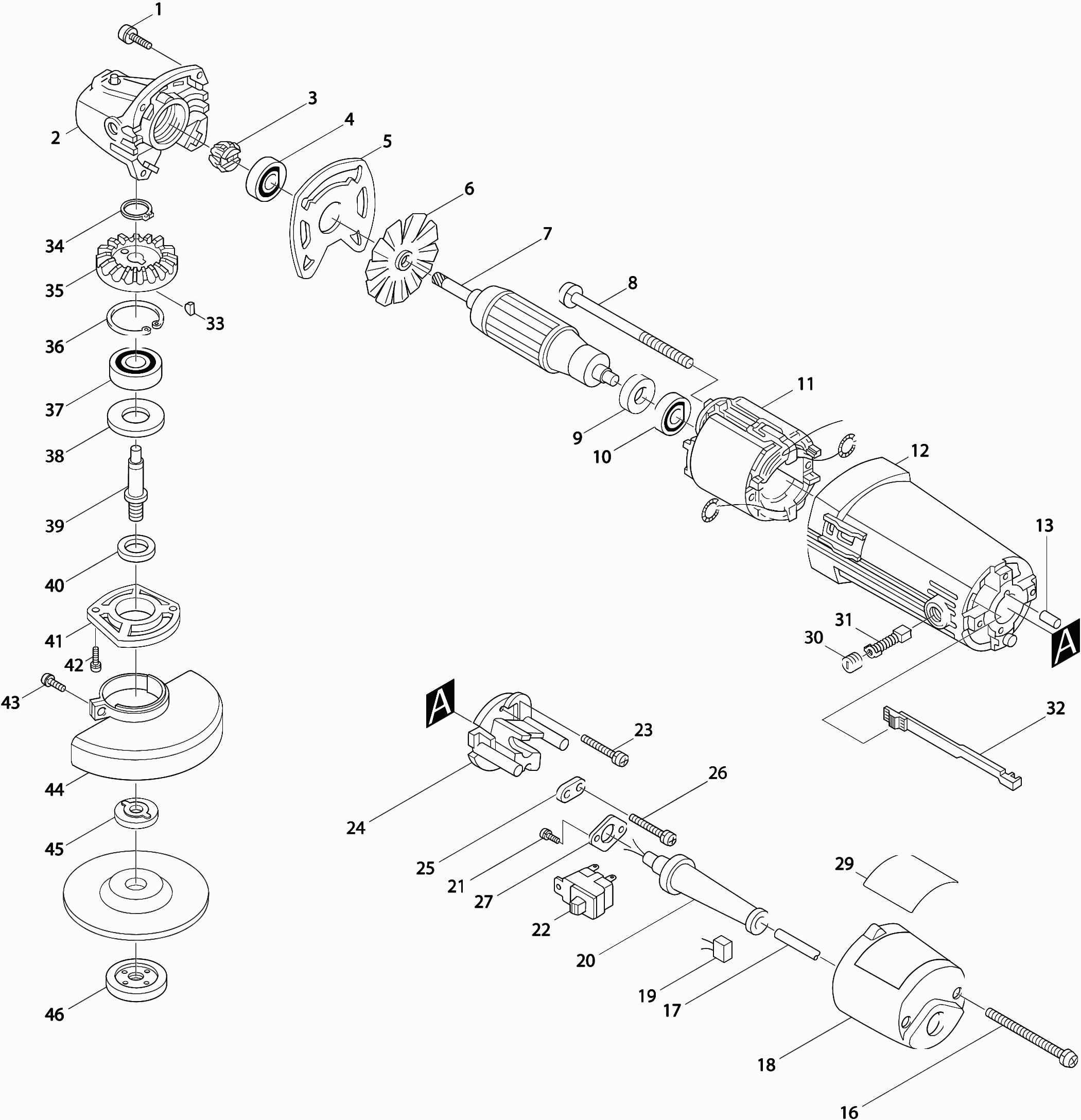

Tekeningen van de Makita 9505BH
Onderdelen lijst van de Makita 9505BH
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Schroef 4X20 A | ||||
| 001 | 911138-5 | 0.83 | 1.00 | |
| Tandwielhuis 3901 | ||||
| 002 | 157393-7 | 37.75 | 45.68 | |
| Tandwiel 11 9503Bh-N9503Bh | ||||
| 003 | 221357-8 | 10.99 | 13.30 | |
| Kogellager 6000Ddw P | ||||
| 004 | 211088-7 | 5.06 | 6.12 | |
| Tussenplaat 9503Bh-N9503Bh * | ||||
| 005 | 341398-9 | 1.75 | 2.12 | |
| Waaier 60 * | ||||
| 006 | 241509-5 | 2.10 | 2.54 | |
| Anker 9503Bh-9505Bh + N-Type * | ||||
| 007 | 511908-8 | 51.83 | 62.71 | |
| Schroef M4X70 * | ||||
| 008 | 911596-5 | 1.18 | 1.43 | |
| Isolatiering | ||||
| 009 | 681614-0 | 0.83 | 1.00 | |
| Kogellager 627Llb A | ||||
| 010 | 210025-8 | 2.71 | 3.28 | |
| Veld 9503Bh-9505Bh-N9503Bh-5Bh | ||||
| 011 | 593138-3 | 29.35 | 35.51 | |
| Motorhuis Grn N9501Bh-3Bh * | ||||
| 012 | 159283-0 | 18.20 | 22.02 | |
| Rubber Pen 4 6413 A | ||||
| 013 | 263002-9 | 0.83 | 1.00 | |
| Kruiskop Schroef 4X70 | ||||
| 016 | 911198-7 | 0.83 | 1.00 | |
| Netsnoer 2X1.00 2.2Mtr A | ||||
| 017 | 665383-1 | 10.50 | 12.70 | |
| Achterdeksel 9503Bh-N9503Bh* | ||||
| 018 | 410190-5 | 4.45 | 5.38 | |
| Condensator A | ||||
| 019 | 645173-8 | 8.21 | 9.93 | |
| Kabeltule 8-85 A | ||||
| 020 | 682502-4 | 1.67 | 2.02 | |
| Schroef 4X10 | ||||
| 021 | 911111-5 | 0.83 | 1.00 | |
| Schakelaar Sw-03 6516518 | ||||
| 022 | 651651-8 | 10.50 | 12.70 | |
| Schroef 4X18 | ||||
| 023 | 911133-5 | 0.83 | 1.00 | |
| Schakelaarhouder 9503/N9503B * | ||||
| 024 | 410191-3 | 3.28 | 3.97 | |
| Klemstrip | ||||
| 025 | 687001-1 | 0.83 | 1.00 | |
| Schroef 4X16 A | ||||
| 026 | 911526-6 | 0.83 | 1.00 | |
| Borgplaat 9501Bhk * | ||||
| 027 | 687637-6 | 0.83 | 1.00 | |
| Koolborstelhouderdop | ||||
| 030 | 643550-8 | 0.83 | 1.00 | |
| Koolborstelset CB411 RT0702C A | ||||
| 031 | 195010-1 | 4.45 | 5.38 | |
| Niet meer leverbaar, geen vervanging | ||||
| 032 | 414659-1 | |||
| Inlegspie 3 | ||||
| 033 | 254002-0 | 0.83 | 1.00 | |
| Borgring S-12 | ||||
| 034 | 961052-5 | 0.83 | 1.00 | |
| Tandwiel 36 9503Bh-N9503Bh | ||||
| 035 | 221356-0 | 16.35 | 19.78 | |
| Borgring R-32 EBH341L P | ||||
| 036 | 962151-6 | 0.83 | 1.00 | |
| Kogellager 6201Llb 9227Cb | ||||
| 037 | 211106-1 | 5.06 | 6.12 | |
| Sluitring 12 * | ||||
| 038 | 253055-6 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 039 | 321815-5 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 040 | 443034-4 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 041 | 312998-2 | |||
| Schroef 4X14 | ||||
| 042 | 911121-2 | 0.83 | 1.00 | |
| Schroef 5X16 | ||||
| 043 | 251259-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 044 | 134440-1 | |||
| Binnenflens haakse slijper en sleuvenzaag | ||||
| 045 | 224415-9 | 4.00 | 4.84 | |
| Sluitmoer haakse slijper | ||||
| 046 | 224554-5 | 4.00 | 4.84 | |
