Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9521NB'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

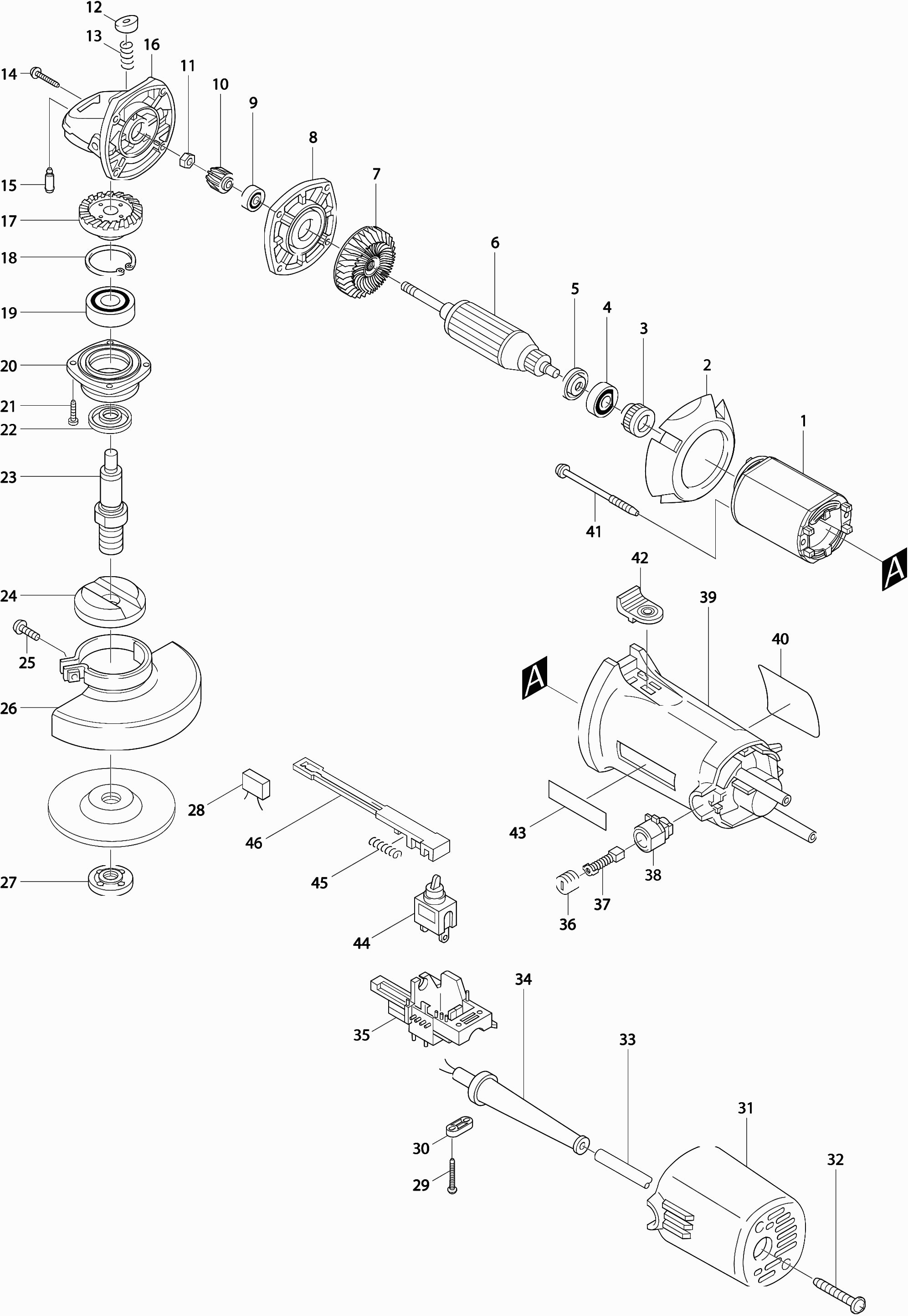

Tekeningen van de Makita 9521NB
Onderdelen lijst van de Makita 9521NB
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Veld | ||||
| 001 | 635003-1 | 28.85 | 34.91 | |
| Tussenplaat | ||||
| 002 | 415490-8 | 0.83 | 1.00 | |
| Rubber ring 19 | ||||
| 003 | 421494-0 | 4.08 | 4.94 | |
| Kogellager 607llb | ||||
| 004 | 211021-9 | 4.58 | 5.54 | |
| Isolatiering | ||||
| 005 | 681636-0 | 1.21 | 1.46 | |
| Anker 9521Nb * | ||||
| 006 | 517503-2 | 48.51 | 58.70 | |
| Waaier 54 | ||||
| 007 | 240039-3 | 2.93 | 3.55 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 008 | 316601-7 | |||
| Kogellager 608llb | ||||
| 009 | 210043-6 | 1.72 | 2.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 010 | 226716-1 | |||
| Moer M5-8 | ||||
| 011 | 252137-1 | 0.83 | 1.00 | |
| Drukknop | ||||
| 012 | 415491-6 | 0.83 | 1.00 | |
| Drukveer 8 | ||||
| 013 | 233072-2 | 0.83 | 1.00 | |
| Tapschroef 4x25 | ||||
| 014 | 265999-8 | 0.83 | 1.00 | |
| Pin 4 | ||||
| 015 | 256437-1 | 1.21 | 1.46 | |
| Tandwielhuis 9521Nb Nieuw * | ||||
| 016 | 151742-0 | 31.61 | 38.25 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 017 | 226717-9 | |||
| Borgring R-32 | ||||
| 018 | 962151-6 | 0.83 | 1.00 | |
| Kogellager 6201dw1 | ||||
| 019 | 211129-9 | 7.44 | 9.00 | |
| Lagerhuis 9521Nb * | ||||
| 020 | 316600-9 | 9.52 | 11.52 | |
| Tapschroef Ct4x16 | ||||
| 021 | 266034-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 022 | 415492-4 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023 | 322756-8 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 025 | 251391-4 | |||
| Beschermkap 115mm 'toolless' | ||||
| 026 | 123144-0 | 9.52 | 11.52 | |
| Condensator 0,1uf | ||||
| 028 | 645105-5 | 2.80 | 3.39 | |
| Tapschroef 4x18 | ||||
| 029 | 265A48-7 | 0.90 | 1.09 | |
| Klemstrip | ||||
| 030 | 687124-5 | 0.83 | 1.00 | |
| Achterhuis | ||||
| 031 | 415540-9 | 8.84 | 10.70 | |
| Schroef 4x35 | ||||
| 032 | 266351-3 | 0.83 | 1.00 | |
| Netsnoer 2x1.00 2.2mtr | ||||
| 033 | 665383-1 | 10.81 | 13.08 | |
| Kabeltule 8-85 | ||||
| 034 | 682502-4 | 1.72 | 2.08 | |
| Steun | ||||
| 035 | 687069-7 | 2.56 | 3.10 | |
| Koolborstelhouderdop | ||||
| 036 | 643550-8 | 0.83 | 1.00 | |
| Koolborstelset CB411 RT0702C | ||||
| 037 | 195010-1 | 3.20 | 3.87 | |
| Koolborstelhouder | ||||
| 038 | 643922-7 | 2.80 | 3.39 | |
| Motorhuis | ||||
| 039 | 159755-5 | 16.84 | 20.38 | |
| Aansluitunit | ||||
| 039A | 654125-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 041 | 266049-2 | |||
| Schakelaarknop | ||||
| 042 | 415303-3 | 1.21 | 1.46 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 044 | 651428-1 | |||
| Drukveer 4 | ||||
| 045 | 233071-4 | 0.83 | 1.00 | |
| Schakelaarstang | ||||
| 046 | 415541-7 | 1.72 | 2.08 | |
