Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9522NB'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

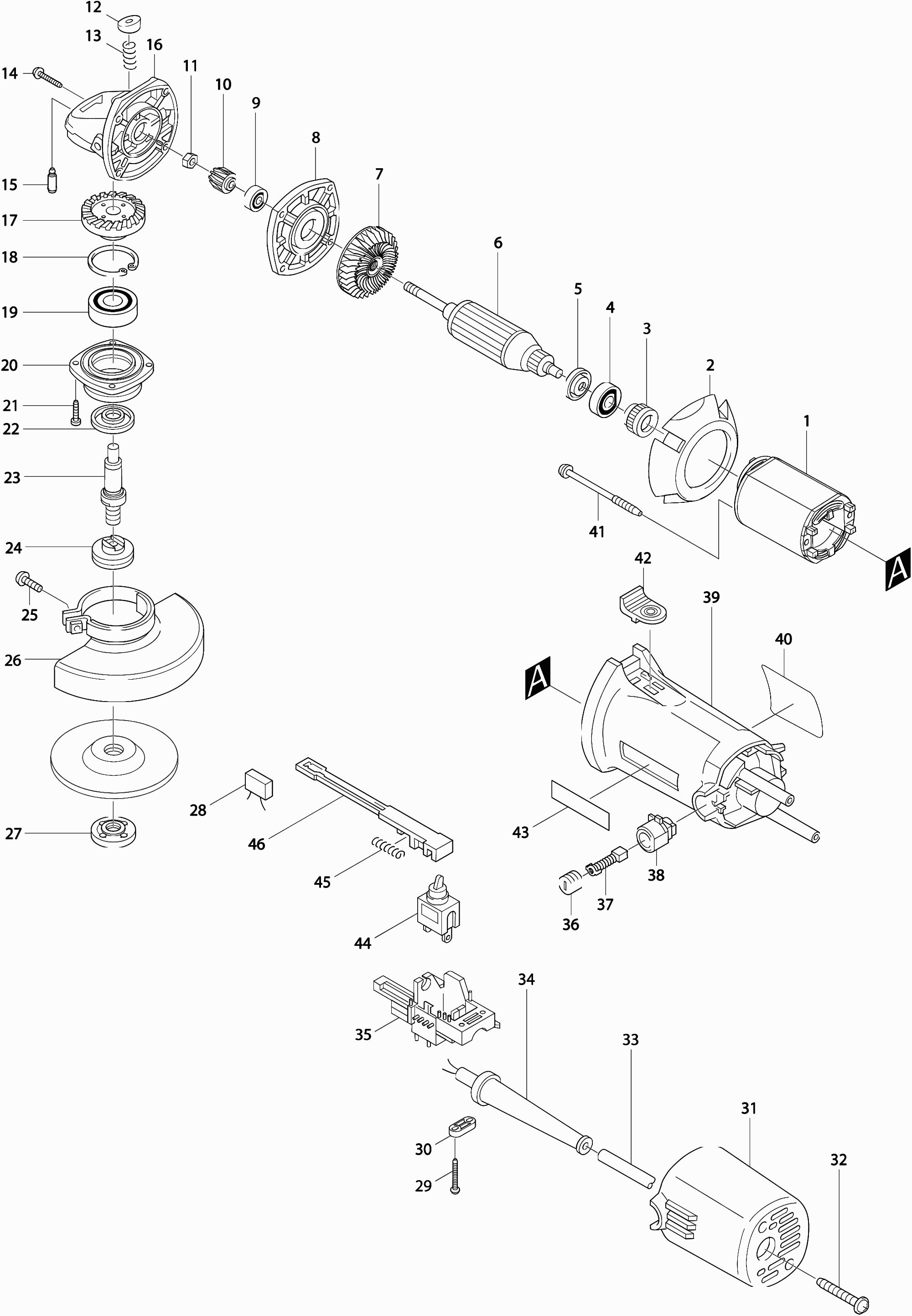

Tekeningen van de Makita 9522NB
Onderdelen lijst van de Makita 9522NB
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Veld 9521Nb-9522Nb | ||||
| 001 | 635003-1 | 28.02 | 33.90 | |
| Tussenplaat Jn1601 | ||||
| 002 | 415490-8 | 0.83 | 1.00 | |
| Rubber Ring 9521Nb-9522Nb | ||||
| 003 | 421494-0 | 3.96 | 4.79 | |
| Kogellager 607Llb A | ||||
| 004 | 211021-9 | 4.45 | 5.38 | |
| Isolatiering 9521Nb-9522Nb A | ||||
| 005 | 681636-0 | 1.18 | 1.43 | |
| Anker 9522Nb | ||||
| 006 | 517518-9 | 50.69 | 61.33 | |
| Waaier 54 4304/4304T/4305 | ||||
| 007 | 240039-3 | 2.84 | 3.44 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 008 | 316601-7 | |||
| Kogellager 608Llb A | ||||
| 009 | 210043-6 | 1.67 | 2.02 | |
| Tandwiel 9 9522Nb * | ||||
| 010 | 226723-4 | 15.65 | 18.94 | |
| Moer M5-8 Mt413* | ||||
| 011 | 252137-1 | 0.83 | 1.00 | |
| Drukknop 9521Nb | ||||
| 012 | 415491-6 | 0.83 | 1.00 | |
| Drukveer 8 9555/57/58 A | ||||
| 013 | 233376-2 | 0.93 | 1.13 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 014 | 265999-8 | |||
| Pin 4 Rt0700C | ||||
| 015 | 256437-1 | 1.18 | 1.43 | |
| Tandwielhuis 9521Nb Nieuw * | ||||
| 016 | 151742-0 | 30.69 | 37.13 | |
| Tandwiel 38 9522Nb | ||||
| 017 | 226724-2 | 30.69 | 37.13 | |
| Borgring R-32 EBH341L P | ||||
| 018 | 962151-6 | 0.83 | 1.00 | |
| Kogellager 6201Ddw P | ||||
| 019 | 211129-9 | 7.22 | 8.74 | |
| Lagerhuis 9521Nb * | ||||
| 020 | 316600-9 | 9.24 | 11.18 | |
| Tapschroef Ct4X16 A | ||||
| 021 | 266034-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 022 | 415492-4 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023 | 322756-8 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 025 | 251391-4 | |||
| Beschermkap 9542 | ||||
| 026 | 165055-3 | 5.70 | 6.90 | |
| Condensator 0.1Uf A | ||||
| 028 | 645105-5 | 2.71 | 3.28 | |
| Tapschroef 4X18 A | ||||
| 029 | 265A48-7 | 0.83 | 1.00 | |
| Klemstrip 9555Nb/Bo3711 A | ||||
| 030 | 687124-5 | 0.83 | 1.00 | |
| Achterhuis Jn1601 | ||||
| 031 | 415540-9 | 8.59 | 10.39 | |
| Schroef 4X35 A | ||||
| 032 | 266351-3 | 0.83 | 1.00 | |
| Netsnoer 2X1.00 2.2Mtr A | ||||
| 033 | 665383-1 | 10.50 | 12.70 | |
| Kabeltule 8-85 A | ||||
| 034 | 682502-4 | 1.67 | 2.02 | |
| Steun Jn1601 * | ||||
| 035 | 687069-7 | 2.48 | 3.00 | |
| Koolborstelhouderdop | ||||
| 036 | 643550-8 | 0.83 | 1.00 | |
| Koolborstelset CB411 RT0702C A | ||||
| 037 | 195010-1 | 4.45 | 5.38 | |
| Koolborstelhouder 9521Nb-9522N | ||||
| 038 | 643922-7 | 2.71 | 3.28 | |
| Motorhuis 9521Nb-9522Nb | ||||
| 039 | 159755-5 | 16.35 | 19.78 | |
| Aansluitunit Jn1601 | ||||
| 039A | 654125-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 041 | 266049-2 | |||
| Schakelaarknop 9541-9542 | ||||
| 042 | 415303-3 | 1.18 | 1.43 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 044 | 651428-1 | |||
| Drukveer 4 9541-9542 | ||||
| 045 | 233071-4 | 0.83 | 1.00 | |
| Schakelaarstang 9521Nb | ||||
| 046 | 415541-7 | 1.67 | 2.02 | |
