Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9527NB'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

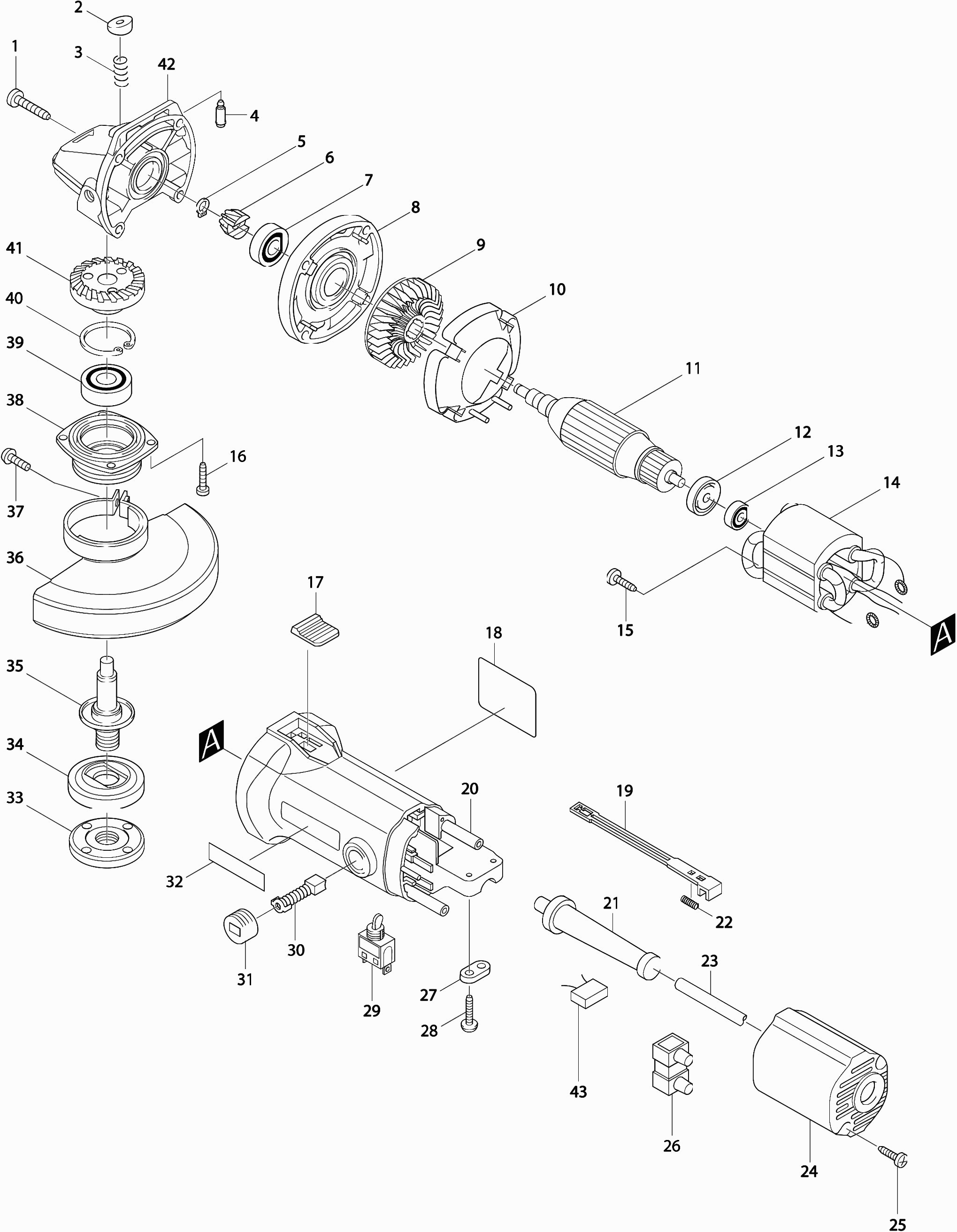

Tekeningen van de Makita 9527NB
Onderdelen lijst van de Makita 9527NB
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Tapschroef 5X30 A | ||||
| 001 | 266142-2 | 0.83 | 1.00 | |
| Drukknop 9521Nb | ||||
| 002 | 415491-6 | 0.83 | 1.00 | |
| Drukveer 8 9541-9542 P | ||||
| 003 | 233072-2 | 0.83 | 1.00 | |
| Pin 4 Rt0700C | ||||
| 004 | 256437-1 | 1.18 | 1.43 | |
| Borgring S-6 P | ||||
| 005 | 961002-0 | 0.83 | 1.00 | |
| Tandwiel 10 9525Nb A | ||||
| 006 | 227408-5 | 10.99 | 13.30 | |
| Tandwiel 36 9525Nb A | ||||
| 006A | 227407-7 | 10.99 | 13.30 | |
| Kogellager 6000Ddw P | ||||
| 007 | 211088-7 | 5.06 | 6.12 | |
| Tandwielhuisdeksel 9527Pb * | ||||
| 008 | 316807-7 | 8.21 | 9.93 | |
| Waaier 57 9527Pb * | ||||
| 009 | 241891-2 | 3.12 | 3.78 | |
| Tussenplaat 9527Pb * | ||||
| 010 | 415971-2 | 2.48 | 3.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 011 | 517308-0 | |||
| Isolatiering 9524Nb+25Nb | ||||
| 012 | 681638-6 | 0.83 | 1.00 | |
| Kogellager 606Zz A | ||||
| 013 | 210137-7 | 0.98 | 1.19 | |
| Veld 9527Pb A | ||||
| 014 | 521628-6 | 22.09 | 26.73 | |
| Statorveer | ||||
| 014A | 654100-4 | 1.24 | 1.50 | |
| Klembus 1,25Mm Tbv Stat.Veer P | ||||
| 014B | 654501-6 | 0.83 | 1.00 | |
| Tapschroef Pt3X10 A | ||||
| 015 | 266007-8 | 0.83 | 1.00 | |
| Tapschroef Ct4X16 A | ||||
| 016 | 266034-5 | 0.83 | 1.00 | |
| Schakelaarknop 9524Nb+25Nb | ||||
| 017 | 415952-6 | 1.39 | 1.68 | |
| Schakelaarstang 9527Nb A | ||||
| 019 | 417352-6 | 1.75 | 2.12 | |
| Motorhuis 9524Nb+25Nb | ||||
| 020 | 159866-6 | 14.48 | 17.52 | |
| Koolborstelhouder 9524Nb+25N * | ||||
| 020A | 643927-7 | 5.30 | 6.41 | |
| Kabeltule 8-85 A | ||||
| 021 | 682502-4 | 1.67 | 2.02 | |
| Drukveer 4Mm 9558Nb A | ||||
| 022 | E00884-2 | 0.83 | 1.00 | |
| Netsnoer 2X1.00 2.2Mtr A | ||||
| 023 | 665383-1 | 10.50 | 12.70 | |
| Achterdeksel 9524Nb+25Nb | ||||
| 024 | 415955-0 | 7.22 | 8.74 | |
| Tapschroef 4X18 A | ||||
| 025 | 265A48-7 | 0.83 | 1.00 | |
| Kroonsteen Bo4553-Bo4554 A | ||||
| 026 | 654475-1 | 0.83 | 1.00 | |
| Klemstrip P | ||||
| 027 | 687053-2 | 0.83 | 1.00 | |
| Tapschroef 4X18 A | ||||
| 028 | 265A48-7 | 0.83 | 1.00 | |
| Schakelaar Sw-62 6514037 A | ||||
| 029 | 651433-8 | 4.45 | 5.38 | |
| Koolborstelset CB411 RT0702C A | ||||
| 030 | 195010-1 | 4.45 | 5.38 | |
| Koolborsteldop 9524Nb+25Nb | ||||
| 031 | 643928-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 035 | 152516-2 | |||
| Labyrint Ring 9524Nb+25Nb | ||||
| 035A | 344347-5 | 0.83 | 1.00 | |
| Beschermkap 115Mm Toolless P | ||||
| 036 | 123144-0 | 9.24 | 11.18 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 037 | 251391-4 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 038 | 316800-1 | |||
| Kogellager 6201Ddw P | ||||
| 039 | 211129-9 | 7.22 | 8.74 | |
| Borgring R-32 EBH341L P | ||||
| 040 | 962151-6 | 0.83 | 1.00 | |
| Tandwiel 36 9525Nb A | ||||
| 041 | 227407-7 | 10.99 | 13.30 | |
| Tandwielhuis 9527Pb | ||||
| 042 | 159874-7 | 10.00 | 12.10 | |
