Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9528NB'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

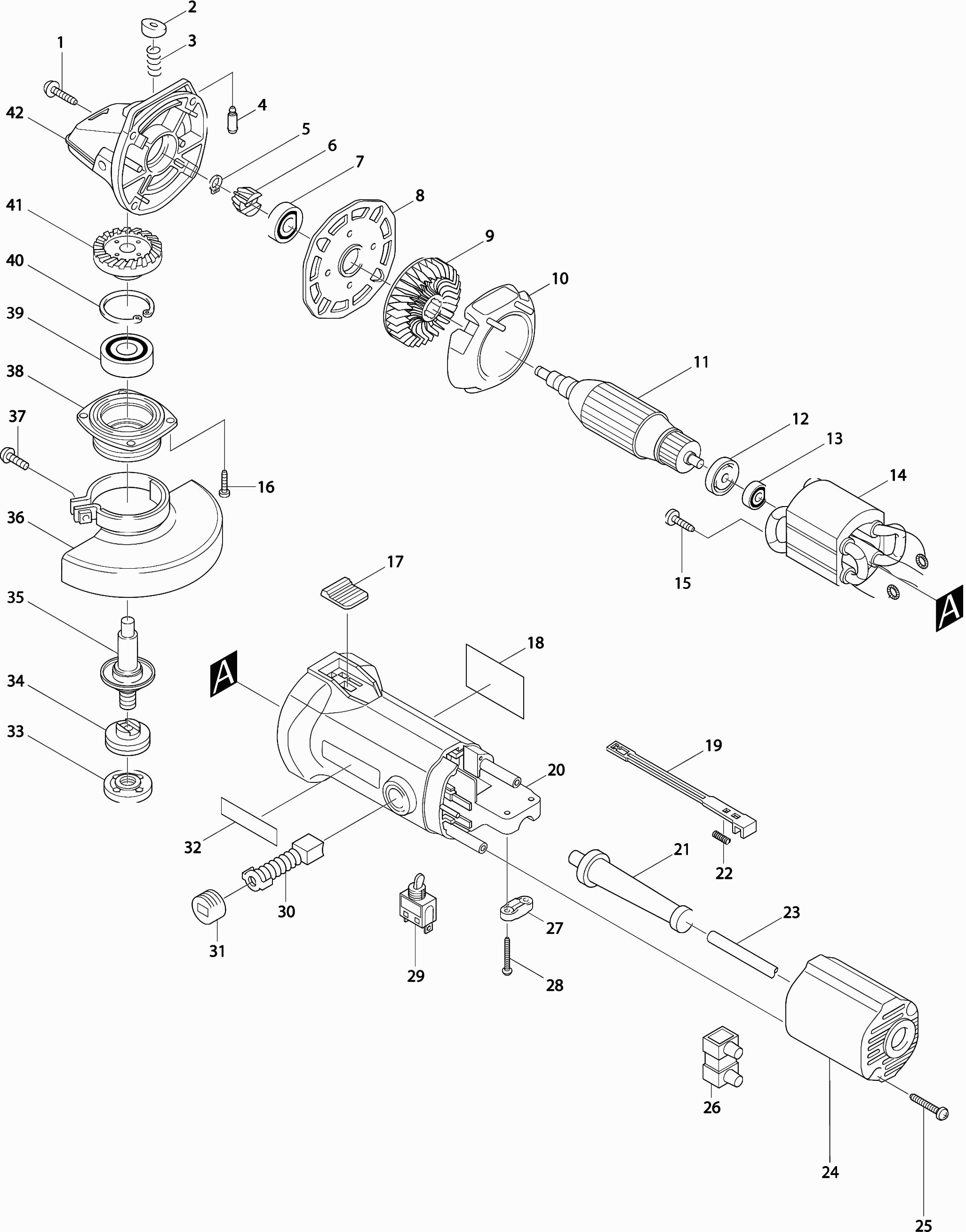

Tekeningen van de Makita 9528NB
Onderdelen lijst van de Makita 9528NB
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Tapschroef 5X30 A | ||||
| 001 | 266142-2 | 0.83 | 1.00 | |
| Tapschroef Pt 5X30 A | ||||
| 001-1 | 266173-1 | 0.83 | 1.00 | |
| Drukknop 9521Nb | ||||
| 002 | 415491-6 | 0.83 | 1.00 | |
| Drukveer 8 9541-9542 P | ||||
| 003 | 233072-2 | 0.83 | 1.00 | |
| Pin 4 Rt0700C | ||||
| 004 | 256437-1 | 1.18 | 1.43 | |
| Borgring S-6 P | ||||
| 005 | 961002-0 | 0.83 | 1.00 | |
| Tandwiel 10 9525Nb A | ||||
| 006 | 227408-5 | 10.99 | 13.30 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 006-1 | 226748-8 | |||
| Kogellager 6000Ddw P | ||||
| 007 | 211088-7 | 5.06 | 6.12 | |
| Tandwielhuisdeksel 9527Pb * | ||||
| 008 | 316807-7 | 8.21 | 9.93 | |
| Waaier 57 9527Pb * | ||||
| 009 | 241891-2 | 3.12 | 3.78 | |
| Tussenplaat 9527Pb * | ||||
| 010 | 415971-2 | 2.48 | 3.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 011 | 517308-0 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 011-1 | 517308-0 | |||
| Isolatiering 9524Nb+25Nb | ||||
| 012 | 681638-6 | 0.83 | 1.00 | |
| Kogellager 606Zz A | ||||
| 013 | 210137-7 | 0.98 | 1.19 | |
| Veld 9527Pb A | ||||
| 014 | 521628-6 | 22.09 | 26.73 | |
| Veld 9527Pb A | ||||
| 014-1 | 521628-6 | 22.09 | 26.73 | |
| Statorveer | ||||
| 014A | 654100-4 | 1.24 | 1.50 | |
| Klembus 1,25Mm Tbv Stat.Veer P | ||||
| 014B | 654501-6 | 0.83 | 1.00 | |
| Tapschroef Pt3X10 A | ||||
| 015 | 266007-8 | 0.83 | 1.00 | |
| Tapschroef Ct4X16 A | ||||
| 016 | 266034-5 | 0.83 | 1.00 | |
| Schakelaarknop 9524Nb+25Nb | ||||
| 017 | 415952-6 | 1.39 | 1.68 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 018 | 858487-8 | |||
| Schakelaarstang 9527Nb A | ||||
| 019 | 417352-6 | 1.75 | 2.12 | |
| Schakelaarstang 9527Nb A | ||||
| 019-1 | 417352-6 | 1.75 | 2.12 | |
| Motorhuis 9524Nb+25Nb | ||||
| 020 | 159866-6 | 14.48 | 17.52 | |
| Koolborstelhouder 9524Nb+25N * | ||||
| 020A | 643927-7 | 5.30 | 6.41 | |
| Kabeltule 8-85 A | ||||
| 021 | 682502-4 | 1.67 | 2.02 | |
| Drukveer 4Mm 9558Nb A | ||||
| 022 | E00884-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 022-1 | 233285-5 | |||
| Netsnoer 2X1.00 2.2Mtr A | ||||
| 023 | 665383-1 | 10.50 | 12.70 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023J | 666066-6 | |||
| Achterdeksel 9524Nb+25Nb | ||||
| 024 | 415955-0 | 7.22 | 8.74 | |
| Tapschroef 4X18 A | ||||
| 025 | 265A48-7 | 0.83 | 1.00 | |
| Tapschroef 4X18 A | ||||
| 025-1 | 265A48-7 | 0.83 | 1.00 | |
| Kroonsteen Bo4553-Bo4554 A | ||||
| 026 | 654475-1 | 0.83 | 1.00 | |
| Klemstrip P | ||||
| 027 | 687053-2 | 0.83 | 1.00 | |
| Tapschroef 4X18 A | ||||
| 028 | 265A48-7 | 0.83 | 1.00 | |
| Tapschroef 4X18 A | ||||
| 028-1 | 265A48-7 | 0.83 | 1.00 | |
| Schakelaar Sw-62 6514037 A | ||||
| 029 | 651433-8 | 4.45 | 5.38 | |
| Schakelaar Sw-62 6514037 A | ||||
| 029-1 | 651433-8 | 4.45 | 5.38 | |
| Koolborstelset CB411 RT0702C A | ||||
| 030 | 195010-1 | 4.45 | 5.38 | |
| Koolborsteldop 9524Nb+25Nb | ||||
| 031 | 643928-5 | 0.83 | 1.00 | |
| Label Makita | ||||
| 032 | 819063-3 | 2.71 | 3.28 | |
| Sluitmoer M14x45mm | ||||
| 033 | 224554-5 | 3.73 | 4.51 | |
| Binnenflens 42mm | ||||
| 034 | 224415-9 | 3.35 | 4.05 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 035 | 152516-2 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 035-1 | 152522-7 | |||
| Labyrint Ring 9524Nb+25Nb | ||||
| 035A | 344347-5 | 0.83 | 1.00 | |
| Beschermkap 9542 | ||||
| 036 | 165055-3 | 5.70 | 6.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 036-1 | 125097-9 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 037 | 251391-4 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 038 | 316800-1 | |||
| Kogellager 6201Ddw P | ||||
| 039 | 211129-9 | 7.22 | 8.74 | |
| Borgring R-32 EBH341L P | ||||
| 040 | 962151-6 | 0.83 | 1.00 | |
| Tandwiel 36 9525Nb A | ||||
| 041 | 227407-7 | 10.99 | 13.30 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 041-1 | 226749-6 | |||
| Tandwielhuis 9527Pb | ||||
| 042 | 159874-7 | 10.00 | 12.10 | |
