Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9541'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

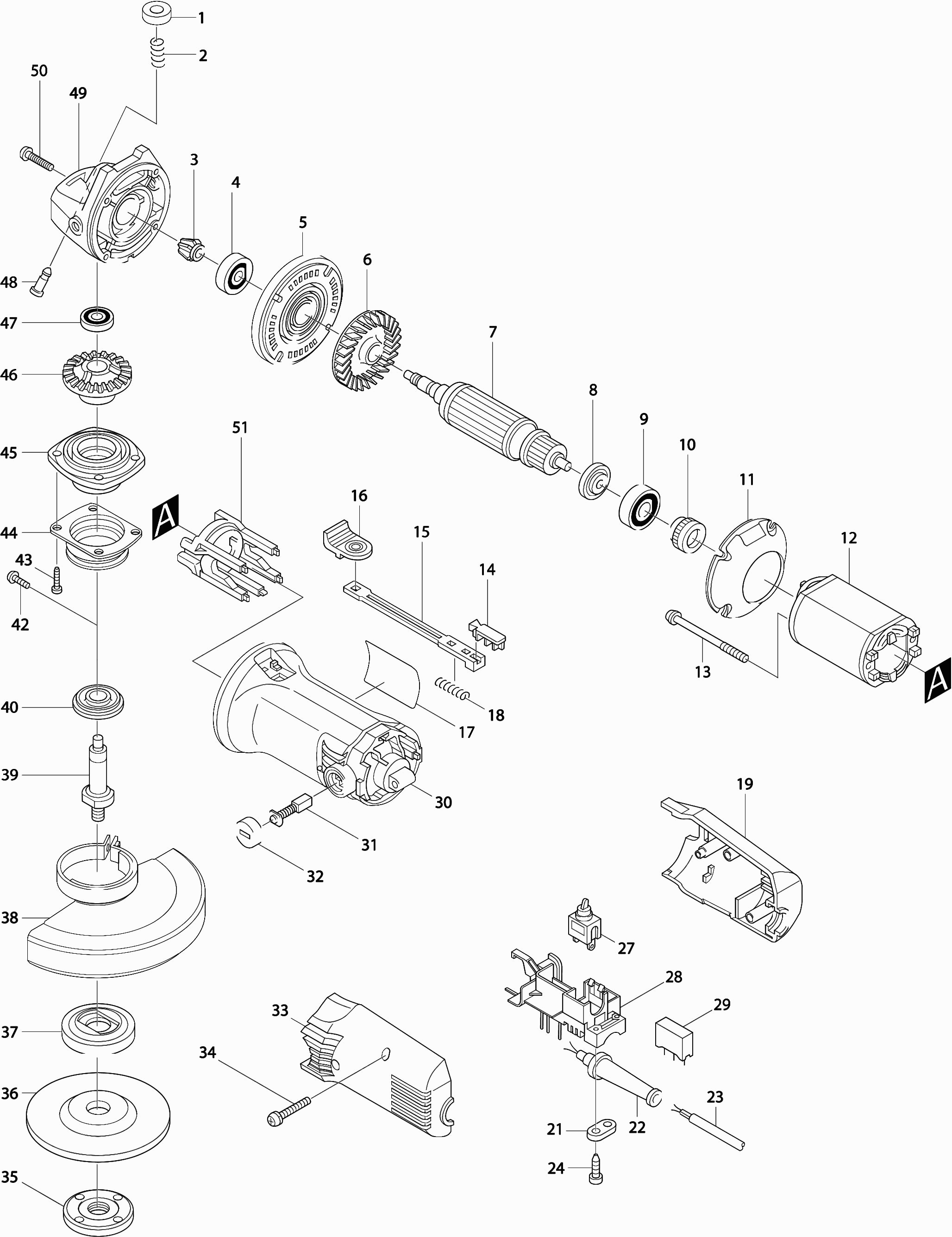

Tekeningen van de Makita 9541
Onderdelen lijst van de Makita 9541
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Drukknop 9541-9542 | ||||
| 001 | 415301-7 | 4.94 | 5.98 | |
| Drukveer 8 9541-9542 P | ||||
| 002 | 233072-2 | 0.83 | 1.00 | |
| Tandwiel 10 9541/9542 | ||||
| 003 | 226712-9 | 24.16 | 29.23 | |
| Kogellager 629Llb A | ||||
| 004 | 210042-8 | 2.36 | 2.86 | |
| Niet meer leverbaar, geen vervanging | ||||
| 005 | 415302-5 | |||
| Waaier 57 9541-9542 | ||||
| 006 | 241867-9 | 5.71 | 6.91 | |
| Niet meer leverbaar, geen vervanging | ||||
| 007 | 517053-7 | |||
| Isolatiering 9541-9542 | ||||
| 008 | 681632-8 | 1.24 | 1.50 | |
| Kogellager 607Llb A | ||||
| 009 | 211021-9 | 4.45 | 5.38 | |
| Rubberen Ring Voor Lager 9541 | ||||
| 010 | 421479-6 | 4.45 | 5.38 | |
| Tussenplaat 9541-9542 | ||||
| 011 | 415296-4 | 2.71 | 3.28 | |
| Veld 9541/9542 | ||||
| 012 | 633248-5 | 15.65 | 18.94 | |
| Tapschroef Pt4X70 | ||||
| 013 | 266004-4 | 1.18 | 1.43 | |
| Schakelaarhandel 9541-9542 | ||||
| 014 | 415305-9 | 0.98 | 1.19 | |
| Schakelaarstang 9541-9542 | ||||
| 015 | 415304-1 | 1.24 | 1.50 | |
| Schakelaarknop 9541-9542 | ||||
| 016 | 415303-3 | 1.18 | 1.43 | |
| Drukveer 4 9541-9542 | ||||
| 018 | 233071-4 | 0.83 | 1.00 | |
| Achterhuis L+R 9541+9542 A | ||||
| 019 | 182705-5 | 11.84 | 14.33 | |
| Klemstrip * | ||||
| 020 | 687051-6 | 0.83 | 1.00 | |
| Klemstrip 9555Nb/Bo3711 A | ||||
| 021 | 687124-5 | 0.83 | 1.00 | |
| Kabeltule 8-85 A | ||||
| 022 | 682502-4 | 1.67 | 2.02 | |
| Netsnoer 2X1.00 2.2Mtr A | ||||
| 023 | 665383-1 | 10.50 | 12.70 | |
| Tapschroef 4X18 A | ||||
| 024 | 265A48-7 | 0.83 | 1.00 | |
| Verbindingsdeksel 9541-9542 * | ||||
| 025 | 655206-1 | 0.83 | 1.00 | |
| Verbindinghuis 9541-9542 * | ||||
| 026 | 655205-3 | 0.98 | 1.19 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 027 | 651428-1 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 028 | 182692-8 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 030 | 183555-1 | |||
| Koolborstel Set Cb-302 | ||||
| 031 | 191959-3 | 8.21 | 9.93 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 032 | 643753-4 | |||
| Achterhuis L+R 9541+9542 A | ||||
| 033 | 182705-5 | 11.84 | 14.33 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 034 | 265999-8 | |||
| Beschermkap 115Mm Toolless P | ||||
| 038 | 123144-0 | 9.24 | 11.18 | |
| As 9541-9542 * | ||||
| 039 | 322606-7 | 12.19 | 14.75 | |
| Labyrint Ring 9541-9542 | ||||
| 040 | 415300-9 | 1.18 | 1.43 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 041 | 415320-3 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 042 | 251391-4 | |||
| Tapschroef Ct4X16 A | ||||
| 043 | 266034-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 044 | 344053-2 | |||
| Lagerhuis 9541-9542 | ||||
| 045 | 161120-6 | 16.35 | 19.78 | |
| Tandwiel 38 9541/9542 | ||||
| 046 | 226713-7 | 14.48 | 17.52 | |
| Kogellager 607Llb A | ||||
| 047 | 211021-9 | 4.45 | 5.38 | |
| Pen 5 9541-9542 | ||||
| 048 | 256435-5 | 1.24 | 1.50 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 049 | 316500-3 | |||
| Tapschroef Pt 5X30 A | ||||
| 050 | 266173-1 | 0.83 | 1.00 | |
| Aansluitblok 9541 | ||||
| 051 | 632454-9 | 7.22 | 8.74 | |
