Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9554NB'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

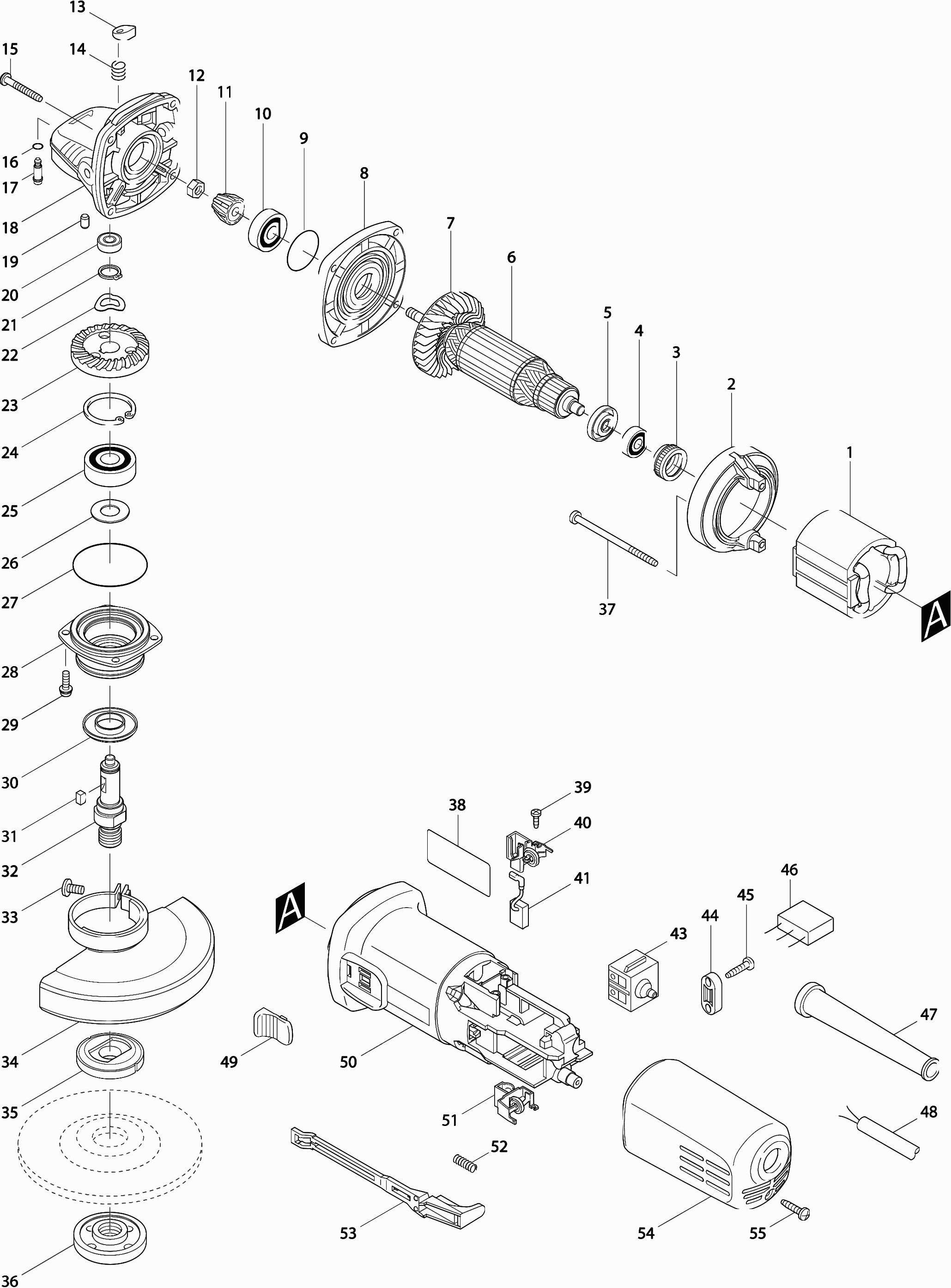

Tekeningen van de Makita 9554NB
Onderdelen lijst van de Makita 9554NB
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Veld 9554Nb | ||||
| 001 | 621713-6@141 | 21.87 | 26.46 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 002 | 418795-5@141 | |||
| Tussenring 9554Nb A | ||||
| 003 | 422768-2@141 | 0.83 | 1.00 | |
| Kogellager 607Llb A | ||||
| 004 | 210169-4@141 | 1.43 | 1.73 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 005 | 681667-9@141 | |||
| Isolatiering | ||||
| 005-1 | 681636-0@141 | 1.21 | 1.46 | |
| Anker | ||||
| 006 | 515619-7@141 | 19.88 | 24.05 | |
| Waaier | ||||
| 007 | 240076-7@141 | 1.02 | 1.23 | |
| Tandwielhuisdeksel | ||||
| 008 | 317821-6@141 | 3.22 | 3.90 | |
| O-ring 26 | ||||
| 009 | 213407-3@141 | 1.21 | 1.46 | |
| Kogellager 629llb | ||||
| 010 | 210042-8@141 | 2.44 | 2.95 | |
| Kogellager 629llb | ||||
| 010-2 | 210042-8@141 | 2.44 | 2.95 | |
| Tandwiel 10 9554NB/DGA505 A | ||||
| 011 | 226861-2@141 | 2.44 | 2.95 | |
| Moer M6 | ||||
| 012 | 252186-8@141 | 0.83 | 1.00 | |
| Blokkeerpenkap | ||||
| 013 | 417771-6@141 | 0.83 | 1.00 | |
| Drukveer 8 | ||||
| 014 | 233376-2@141 | 0.83 | 1.00 | |
| Tapschroef 4x30mm | ||||
| 015 | 266361-0@141 | 0.83 | 1.00 | |
| Tapschroef Pt4x30 | ||||
| 015-1 | 266050-7@141 | 0.83 | 1.00 | |
| Tapschr 4x30mm DGA520 | ||||
| 015-1 | 265B70-0@141 | 0.83 | 1.00 | |
| O-ring 4 | ||||
| 016 | 213032-0@141 | 0.83 | 1.00 | |
| Kraagpin 4 | ||||
| 017 | 256486-8@141 | 0.83 | 1.00 | |
| Tandwielhuis assy (13 t/m19) | ||||
| 018 | 141469-0@141 | 14.23 | 17.22 | |
| Rubber pen 4 | ||||
| 019 | 263002-9@141 | 0.83 | 1.00 | |
| Kogellager 696ZZ A | ||||
| 020 | 210026-6@141 | 3.65 | 4.42 | |
| Borgring S-12 | ||||
| 021 | 961052-5@141 | 0.83 | 1.00 | |
| Veerring 12 | ||||
| 022 | 267794-2@141 | 0.83 | 1.00 | |
| Tandwiel 37 | ||||
| 023 | 227542-1@141 | 6.58 | 7.96 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023-1 | 227505-7@141 | |||
| Borgring R-32 | ||||
| 024 | 962151-6@141 | 0.83 | 1.00 | |
| Kogellager 6201dw1 | ||||
| 025 | 211129-9@141 | 7.44 | 9.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 026 | 267238-2@141 | |||
| O-ring 45 | ||||
| 027 | 213622-9@141 | 0.83 | 1.00 | |
| Lagerhuis >2009 | ||||
| 028-1 | 318331-6@141 | 2.80 | 3.39 | |
| Lagerhuis < 2009 | ||||
| 028A | 317819-3@141 | 3.20 | 3.87 | |
| Lagerhuis >2009 | ||||
| 028B | 318331-6@141 | 2.80 | 3.39 | |
| Schroef M4x14mm | ||||
| 029 | 265099-4@141 | 0.83 | 1.00 | |
| Tussenring | ||||
| 030 | 345464-4@141 | 0.83 | 1.00 | |
| Inlegspie 4 | ||||
| 031 | 254011-9@141 | 0.83 | 1.00 | |
| As | ||||
| 032 | 324489-1@141 | 4.08 | 4.94 | |
| As | ||||
| 032-1 | 324489-1@141 | 4.08 | 4.94 | |
| Schroef 5x14 | ||||
| 033 | 265103-9@141 | 0.83 | 1.00 | |
| Schroef 5x16 | ||||
| 033-1 | 265180-1@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 034A | 125267-0@141 | |||
| Schroef 5x14 | ||||
| 034A1 | 265103-9@141 | 0.83 | 1.00 | |
| Beschermkap 115 mm afbramen en schuren | ||||
| 034B | 122886-3@141 | 4.72 | 5.71 | |
| Schroef 5x16 | ||||
| 034B1 | 265180-1@141 | 0.83 | 1.00 | |
| O-ring 4 | ||||
| 034B2 | 213009-5@141 | 0.83 | 1.00 | |
| Binnenflens 42mm | ||||
| 035 | 224415-9@141 | 3.35 | 4.05 | |
| Sluitmoer M14x45mm | ||||
| 036 | 224554-5@141 | 3.73 | 4.51 | |
| Tapschroef 4x70 | ||||
| 037 | 266325-4@141 | 0.83 | 1.00 | |
| Tapschroef 4x70 | ||||
| 037-1 | 266325-4@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 038 | 861243-7@141 | |||
| Tapschroef Pt3x10 | ||||
| 039 | 266007-8@141 | 0.83 | 1.00 | |
| Koolborstelhouder | ||||
| 040 | 643760-7@141 | 3.22 | 3.90 | |
| Koolborstel set Cb-325 | ||||
| 041 | 194074-2@141 | 2.08 | 2.52 | |
| Schakelaar | ||||
| 043 | 651947-7@141 | 2.80 | 3.39 | |
| Schakelaar | ||||
| 043-2 | 651947-7@141 | 2.80 | 3.39 | |
| Klemstrip | ||||
| 044 | 687053-2@141 | 0.83 | 1.00 | |
| Klemstrip | ||||
| 044-1 | 687124-5@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045 | 266326-2@141 | |||
| Tapschroef 4x18 | ||||
| 045-1 | 265A48-7@141 | 0.90 | 1.09 | |
| Condensator | ||||
| 046 | 638740-6@141 | 2.80 | 3.39 | |
| Condensator | ||||
| 046-1 | 638740-6@141 | 2.80 | 3.39 | |
| Kabeltule 8-110 | ||||
| 047 | 682559-5@141 | 0.83 | 1.00 | |
| Netsnoer 2x1.00 2.2mtr | ||||
| 048 | 665383-1@141 | 10.81 | 13.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048-1 | 665394-6@141 | |||
| Schakelknop | ||||
| 049 | 419566-3@141 | 0.83 | 1.00 | |
| Schakelknop | ||||
| 049-1 | 419566-3@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 050 | 418794-7@141 | |||
| Motorhuis | ||||
| 050-2 | 451126-5@141 | 8.46 | 10.24 | |
| Koolborstelhouder | ||||
| 051 | 643760-7@141 | 3.22 | 3.90 | |
| Drukveer 4 | ||||
| 052 | 233121-5@141 | 0.83 | 1.00 | |
| Schakelstang | ||||
| 053 | 418796-3@141 | 0.83 | 1.00 | |
| Achterhuis | ||||
| 054 | 418726-4@141 | 2.08 | 2.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 055 | 266326-2@141 | |||
| Tapschroef 4x18 | ||||
| 055-1 | 265A48-7@141 | 0.90 | 1.09 | |
