Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9558PB'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

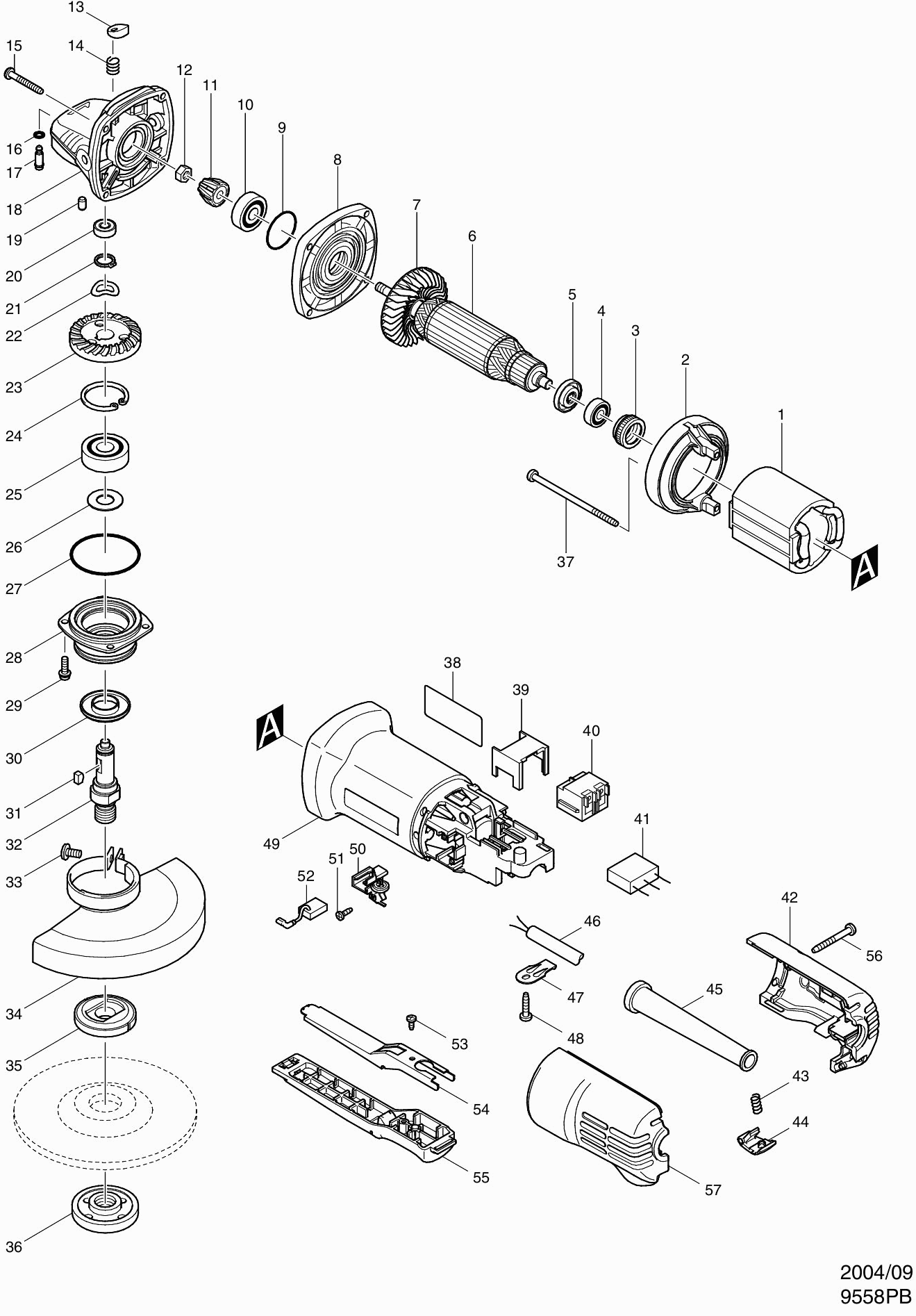

Tekeningen van de Makita 9558PB
Onderdelen lijst van de Makita 9558PB
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Veld | ||||
| 001 | 621708-9 | 23.74 | 28.73 | |
| Scheidingsplaat 9558Nb A | ||||
| 002 | 457791-8 | 0.83 | 1.00 | |
| Tussenring 9554Nb A | ||||
| 003 | 422768-2 | 0.83 | 1.00 | |
| NULL | ||||
| 004 | 210169-4 | 1.43 | 1.73 | |
| Isolatiering | ||||
| 005 | 681636-0 | 1.21 | 1.46 | |
| Isolatiering | ||||
| 005-1A | 681636-0 | 1.21 | 1.46 | |
| Isolatiering | ||||
| 005-1B | 681636-0 | 1.21 | 1.46 | |
| Isolatiering | ||||
| 005-1C | 681636-0 | 1.21 | 1.46 | |
| Isolatiering | ||||
| 005-1D | 681636-0 | 1.21 | 1.46 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 005A | 681667-9 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 005B | 681667-9 | |||
| Anker | ||||
| 006 | 515613-9 | 23.74 | 28.73 | |
| Waaier | ||||
| 007 | 240076-7 | 1.02 | 1.23 | |
| Tandwielhuisdeksel | ||||
| 008 | 317821-6 | 3.22 | 3.90 | |
| O-ring 26 | ||||
| 009 | 213407-3 | 1.21 | 1.46 | |
| Kogellager 629llb | ||||
| 010 | 210042-8 | 2.44 | 2.95 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 010-1A | 210053-3 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 010-1B | 210053-3 | |||
| Kogellager 629llb | ||||
| 010-2A | 210042-8 | 2.44 | 2.95 | |
| Kogellager 629llb | ||||
| 010-2B | 210042-8 | 2.44 | 2.95 | |
| Kogellager 629llb | ||||
| 010-2C | 210042-8 | 2.44 | 2.95 | |
| Kogellager 629llb | ||||
| 010-2D | 210042-8 | 2.44 | 2.95 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 010A | 210071-1 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 010B | 210071-1 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 011 | 227541-3 | |||
| Moer M6 | ||||
| 012 | 252186-8 | 0.83 | 1.00 | |
| Blokkeerpenkap | ||||
| 013 | 417771-6 | 0.83 | 1.00 | |
| Drukveer 8 | ||||
| 014 | 233376-2 | 0.83 | 1.00 | |
| Tapschroef 4x30mm | ||||
| 015 | 266361-0 | 0.83 | 1.00 | |
| Tapschr 4x30mm DGA520 | ||||
| 015-1 | 265B70-0 | 0.83 | 1.00 | |
| Tapschroef Pt4x30 | ||||
| 015-1A | 266050-7 | 0.83 | 1.00 | |
| Tapschroef Pt4x30 | ||||
| 015-1B | 266050-7 | 0.83 | 1.00 | |
| Tapschroef Pt4x30 | ||||
| 015-1C | 266050-7 | 0.83 | 1.00 | |
| Tapschroef Pt4x30 | ||||
| 015-1D | 266050-7 | 0.83 | 1.00 | |
| Tapschroef 4x30mm | ||||
| 015A | 266361-0 | 0.83 | 1.00 | |
| Tapschroef 4x30mm | ||||
| 015B | 266361-0 | 0.83 | 1.00 | |
| O-ring 4 | ||||
| 016 | 213032-0 | 0.83 | 1.00 | |
| Kraagpin 4 | ||||
| 017 | 256486-8 | 0.83 | 1.00 | |
| Kraagpin 4 | ||||
| 017A | 256486-8 | 0.83 | 1.00 | |
| Kraagpin 4 | ||||
| 017B | 256486-8 | 0.83 | 1.00 | |
| Kraagpin 4mm | ||||
| 017C | 256546-6 | 0.83 | 1.00 | |
| Kraagpin 4mm | ||||
| 017D | 256546-6 | 0.83 | 1.00 | |
| Tandwielhuis assy (13 t/m19) | ||||
| 018 | 141469-0 | 14.23 | 17.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 018A | 317814-3 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 018B | 317814-3 | |||
| Tandwielhuis | ||||
| 018C | 318941-9 | 6.90 | 8.35 | |
| Tandwielhuis | ||||
| 018D | 318941-9 | 6.90 | 8.35 | |
| Rubber pen 4 | ||||
| 019 | 263002-9 | 0.83 | 1.00 | |
| Kogellager 696ZZ A | ||||
| 020 | 210026-6 | 3.65 | 4.42 | |
| Borgring S-12 | ||||
| 021 | 961052-5 | 0.83 | 1.00 | |
| Veerring 12 | ||||
| 022 | 267794-2 | 0.83 | 1.00 | |
| Tandwiel 37 | ||||
| 023 | 227542-1 | 6.58 | 7.96 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023-1A | 227505-7 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023-1B | 227505-7 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023-1C | 227505-7 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023-1D | 227505-7 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023A | 227465-3 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023B | 227465-3 | |||
| Borgring R-32 | ||||
| 024 | 962151-6 | 0.83 | 1.00 | |
| Kogellager 6201dw1 | ||||
| 025 | 211129-9 | 7.44 | 9.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 026 | 267238-2 | |||
| O-ring 45 | ||||
| 027 | 213622-9 | 0.83 | 1.00 | |
| Lagerhuis >2009 | ||||
| 028-1A | 318331-6 | 2.80 | 3.39 | |
| Lagerhuis >2009 | ||||
| 028-1B | 318331-6 | 2.80 | 3.39 | |
| Lagerhuis >2009 | ||||
| 028-1C | 318331-6 | 2.80 | 3.39 | |
| Lagerhuis >2009 | ||||
| 028-1D | 318331-6 | 2.80 | 3.39 | |
| Lagerhuis < 2009 | ||||
| 028A | 317819-3 | 3.20 | 3.87 | |
| Lagerhuis < 2009 | ||||
| 028B | 317819-3 | 3.20 | 3.87 | |
| Lagerhuis >2009 | ||||
| 028B | 318331-6 | 2.80 | 3.39 | |
| Schroef M4x14mm | ||||
| 029 | 265099-4 | 0.83 | 1.00 | |
| Tussenring | ||||
| 030 | 345464-4 | 0.83 | 1.00 | |
| Inlegspie 4 | ||||
| 031 | 254011-9 | 0.83 | 1.00 | |
| As | ||||
| 032 | 324489-1 | 4.08 | 4.94 | |
| As | ||||
| 032-1A | 324489-1 | 4.08 | 4.94 | |
| As | ||||
| 032-1B | 324489-1 | 4.08 | 4.94 | |
| As | ||||
| 032-1C | 324489-1 | 4.08 | 4.94 | |
| As | ||||
| 032-1D | 324489-1 | 4.08 | 4.94 | |
| As | ||||
| 032A | 324489-1 | 4.08 | 4.94 | |
| As | ||||
| 032B | 324489-1 | 4.08 | 4.94 | |
| Schroef 5x16 | ||||
| 033-1A | 265180-1 | 0.83 | 1.00 | |
| Schroef 5x16 | ||||
| 033-1B | 265180-1 | 0.83 | 1.00 | |
| Schroef 5x16 | ||||
| 033-1C | 265180-1 | 0.83 | 1.00 | |
| Schroef 5x16 | ||||
| 033-1D | 265180-1 | 0.83 | 1.00 | |
| Schroef 5x14 | ||||
| 033A | 265103-9 | 0.83 | 1.00 | |
| Schroef 5x14 | ||||
| 033B | 265103-9 | 0.83 | 1.00 | |
| Schroef 5x16 | ||||
| 033B | 265180-1 | 0.83 | 1.00 | |
| O-ring 4 | ||||
| 033B1 | 213009-5 | 0.83 | 1.00 | |
| Beschermkap < 2009 | ||||
| 034A | 125268-8 | 3.65 | 4.42 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 034B | 122887-1 | |||
| Binnenflens 42mm | ||||
| 035 | 224415-9 | 3.35 | 4.05 | |
| Sluitmoer M14x45mm | ||||
| 036 | 224554-5 | 3.73 | 4.51 | |
| Tapschroef 4x80 | ||||
| 037 | 266345-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 037-1 | 265B68-7 | |||
| Met.schroef 4x80mm | ||||
| 037-1A | 266623-6 | 0.83 | 1.00 | |
| Met.schroef 4x80mm | ||||
| 037-1B | 266623-6 | 0.83 | 1.00 | |
| Met.schroef 4x80mm | ||||
| 037-1C | 266623-6 | 0.83 | 1.00 | |
| Met.schroef 4x80mm | ||||
| 037-1D | 266623-6 | 0.83 | 1.00 | |
| Tapschroef 4x80 | ||||
| 037A | 266345-8 | 0.83 | 1.00 | |
| Tapschroef 4x80 | ||||
| 037B | 266345-8 | 0.83 | 1.00 | |
| Naamplaat | ||||
| 038 | 861318-2 | 2.80 | 3.39 | |
| Afstandsteun | ||||
| 039 | 418729-8 | 0.83 | 1.00 | |
| Schakelaar | ||||
| 040 | 651947-7 | 2.80 | 3.39 | |
| Condensator | ||||
| 041 | 638740-6 | 2.80 | 3.39 | |
| Condensator | ||||
| 041-1A | 638740-6 | 2.80 | 3.39 | |
| Condensator | ||||
| 041-1B | 638740-6 | 2.80 | 3.39 | |
| Condensator | ||||
| 041-1C | 638740-6 | 2.80 | 3.39 | |
| Condensator | ||||
| 041-1D | 638740-6 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 041A | 645233-6 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 041B | 645233-6 | |||
| Achterhuis | ||||
| 042 | 183943-2 | 5.87 | 7.10 | |
| Drukveer 6 | ||||
| 043 | 231252-4 | 0.83 | 1.00 | |
| Drukveer 6 | ||||
| 043A | 231252-4 | 0.83 | 1.00 | |
| Drukveer 6 | ||||
| 043C | 231252-4 | 0.83 | 1.00 | |
| Blokkeerknop 9558Pb * | ||||
| 044 | 419057-4 | 0.83 | 1.00 | |
| Blokkeerknop 9558Pb * | ||||
| 044A | 419057-4 | 0.83 | 1.00 | |
| Blokkeerknop 9558Pb * | ||||
| 044C | 419057-4 | 0.83 | 1.00 | |
| Kabeltule 8-110 | ||||
| 045 | 682559-5 | 0.83 | 1.00 | |
| Netsnoer 2x1.00 2.2mtr | ||||
| 046 | 665383-1 | 10.81 | 13.08 | |
| Trekontlaster | ||||
| 047 | 687169-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048-1 | 265B67-9 | |||
| Tapschroef 4x18 | ||||
| 048-1A | 265A48-7 | 0.90 | 1.09 | |
| Tapschroef 4x18 | ||||
| 048-1B | 265A48-7 | 0.90 | 1.09 | |
| Tapschroef 4x18 | ||||
| 048-1C | 265A48-7 | 0.90 | 1.09 | |
| Tapschroef 4x18 | ||||
| 048-1D | 265A48-7 | 0.90 | 1.09 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048A | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048B | 266326-2 | |||
| Motorhuis | ||||
| 049 | 418838-3 | 8.46 | 10.24 | |
| Koolborstelhouder | ||||
| 050 | 643760-7 | 3.22 | 3.90 | |
| Tapschroef Pt3x10 | ||||
| 051 | 266007-8 | 0.83 | 1.00 | |
| Koolborstel set Cb-325 | ||||
| 052 | 194074-2 | 2.08 | 2.52 | |
| Tapschroef Pt3X8 | ||||
| 053 | 265954-0 | 0.83 | 1.00 | |
| Schakelplaat | ||||
| 054 | 345504-8 | 1.21 | 1.46 | |
| Schakelaarknop | ||||
| 055 | 154584-1 | 2.16 | 2.61 | |
| Schroef 4x35 | ||||
| 056 | 266351-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 056-1 | 265B69-5 | |||
| Schroef 4x35 | ||||
| 056-1A | 266351-3 | 0.83 | 1.00 | |
| Schroef 4x35 | ||||
| 056-1B | 266351-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 056-2A | 266053-1 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 056-2B | 266053-1 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 056-2C | 266053-1 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 056-2D | 266053-1 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 056A | 266363-6 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 056B | 266363-6 | |||
| Achterhuis | ||||
| 057 | 183943-2 | 5.87 | 7.10 | |
