Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9562CH'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

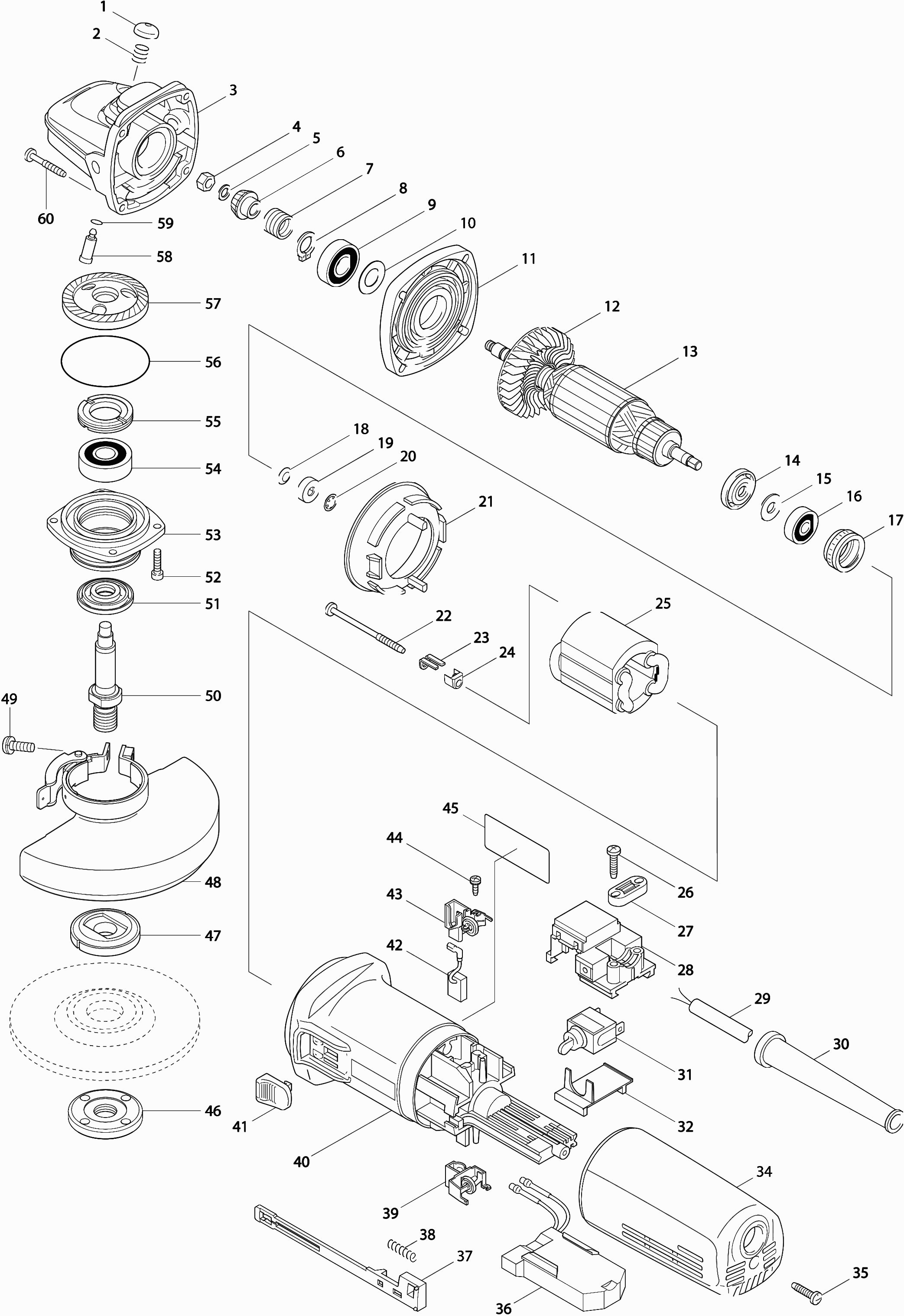

Tekeningen van de Makita 9562CH
Onderdelen lijst van de Makita 9562CH
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Afdekkap | ||||
| 001 | 418067-8@141 | 0.83 | 1.00 | |
| Drukveer 8 | ||||
| 002 | 233072-2@141 | 0.83 | 1.00 | |
| Tandwielhuis | ||||
| 003 | 153488-4@141 | 19.80 | 23.96 | |
| Moer M6 DVC660 | ||||
| 004 | 252268-6@141 | 0.83 | 1.00 | |
| Sluitring 6 | ||||
| 005 | 253077-6@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 006 | 226794-1@141 | |||
| Borgveer 12 | ||||
| 007 | 233901-9@141 | 2.80 | 3.39 | |
| Borgring S-12 | ||||
| 008 | 961052-5@141 | 0.83 | 1.00 | |
| Kogellager 6001zz | ||||
| 009 | 211148-5@141 | 8.46 | 10.24 | |
| Sluitring 12 | ||||
| 010 | 253084-9@141 | 0.83 | 1.00 | |
| Tandwielhuisdeksel | ||||
| 011 | 317359-1@141 | 10.81 | 13.08 | |
| Waaier 57 | ||||
| 012 | 240033-5@141 | 4.08 | 4.94 | |
| Anker 9562Cv A | ||||
| 013 | 515243-6@141 | 57.06 | 69.04 | |
| Isolatiering | ||||
| 014 | 681656-4@141 | 0.83 | 1.00 | |
| Sluitring 7 | ||||
| 015 | 253823-7@141 | 0.83 | 1.00 | |
| Kogellager 627ddw | ||||
| 016 | 210045-2@141 | 3.22 | 3.90 | |
| Labyrint Ring GA5040C A | ||||
| 017 | 422750-1@141 | 2.21 | 2.67 | |
| Veerring 6 | ||||
| 018 | 267756-0@141 | 0.83 | 1.00 | |
| Magnetische Bus Rt0700 A | ||||
| 019 | 688117-5@141 | 2.80 | 3.39 | |
| Borgring | ||||
| 020 | 259039-2@141 | 0.83 | 1.00 | |
| Tussenplaat | ||||
| 021 | 413076-2@141 | 1.43 | 1.73 | |
| Tapschroef 4x60 | ||||
| 022 | 266259-1@141 | 0.83 | 1.00 | |
| Borgplaat | ||||
| 023 | 344871-8@141 | 0.83 | 1.00 | |
| Isolatiedeksel | ||||
| 024 | 417237-6@141 | 0.83 | 1.00 | |
| Veld | ||||
| 025 | 626568-4@141 | 21.87 | 26.46 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 025-1 | 621B03-9@141 | |||
| Tapschroef 4x18 | ||||
| 026 | 265A48-7@141 | 0.90 | 1.09 | |
| Klemstrip | ||||
| 027 | 687124-5@141 | 0.83 | 1.00 | |
| Schakelaarhouder | ||||
| 028 | 632945-0@141 | 9.52 | 11.52 | |
| Netsnoer 2x1.00 2.2mtr | ||||
| 029 | 665383-1@141 | 10.81 | 13.08 | |
| Kabeltule 8-110 | ||||
| 030 | 682559-5@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 031 | 651428-1@141 | |||
| Schakelaar afdekkap | ||||
| 032 | 687113-0@141 | 0.83 | 1.00 | |
| Achterdeksel | ||||
| 034 | 417183-3@141 | 8.46 | 10.24 | |
| Tapschroef 4x18 | ||||
| 035 | 265A48-7@141 | 0.90 | 1.09 | |
| Electronische regelaar | ||||
| 036 | 631386-7@141 | 39.12 | 47.34 | |
| Schakelaarstang | ||||
| 037 | 417187-5@141 | 2.08 | 2.52 | |
| Drukveer 4 | ||||
| 038 | 233071-4@141 | 0.83 | 1.00 | |
| Koolborstelhouder | ||||
| 039 | 643760-7@141 | 3.22 | 3.90 | |
| Motorhuis | ||||
| 040A | 417812-8@141 | 14.23 | 17.22 | |
| Motorhuis | ||||
| 040B | 453294-0@141 | 7.99 | 9.67 | |
| Schakelaarknop | ||||
| 041 | 417813-6@141 | 0.83 | 1.00 | |
| Kooborstelset CB-318 | ||||
| 042 | 191978-9@141 | 8.46 | 10.24 | |
| Koolborstelhouder | ||||
| 043 | 643760-7@141 | 3.22 | 3.90 | |
| Zelftapper Pt 3x10 | ||||
| 044 | 266256-7@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045 | 862828-2@141 | |||
| Sluitmoer M14x45mm | ||||
| 046 | 224554-5@141 | 3.73 | 4.51 | |
| Binnenflens 42mm | ||||
| 047 | 224415-9@141 | 3.35 | 4.05 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048A | 135108-2@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048B | 122895-2@141 | |||
| O-ring 4 | ||||
| 048B1 | 213009-5@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 049A | 251391-4@141 | |||
| Schroef 5x16 | ||||
| 049B1 | 265180-1@141 | 0.83 | 1.00 | |
| As | ||||
| 050 | 324035-0@141 | 9.52 | 11.52 | |
| Labyrint ring | ||||
| 051 | 415300-9@141 | 1.21 | 1.46 | |
| Inbusbout 4x16 | ||||
| 052 | 266437-3@141 | 0.83 | 1.00 | |
| Lagerhuis alu | ||||
| 053A | 318334-0@141 | 21.70 | 26.26 | |
| Lagerhuis alu | ||||
| 053B | 318334-0@141 | 21.70 | 26.26 | |
| Kogellager 6201dw1 | ||||
| 054 | 211129-9@141 | 7.44 | 9.00 | |
| Lager borgring 19-33 | ||||
| 055 | 285841-7@141 | 1.72 | 2.08 | |
| O-ring 52 | ||||
| 056 | 213673-2@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 057 | 227427-1@141 | |||
| Pen | ||||
| 058 | 256459-1@141 | 1.21 | 1.46 | |
| O-ring 6 | ||||
| 059 | 213048-5@141 | 0.83 | 1.00 | |
| Tapschroef 4x28 | ||||
| 060 | 266257-5@141 | 0.83 | 1.00 | |
