Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9565'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

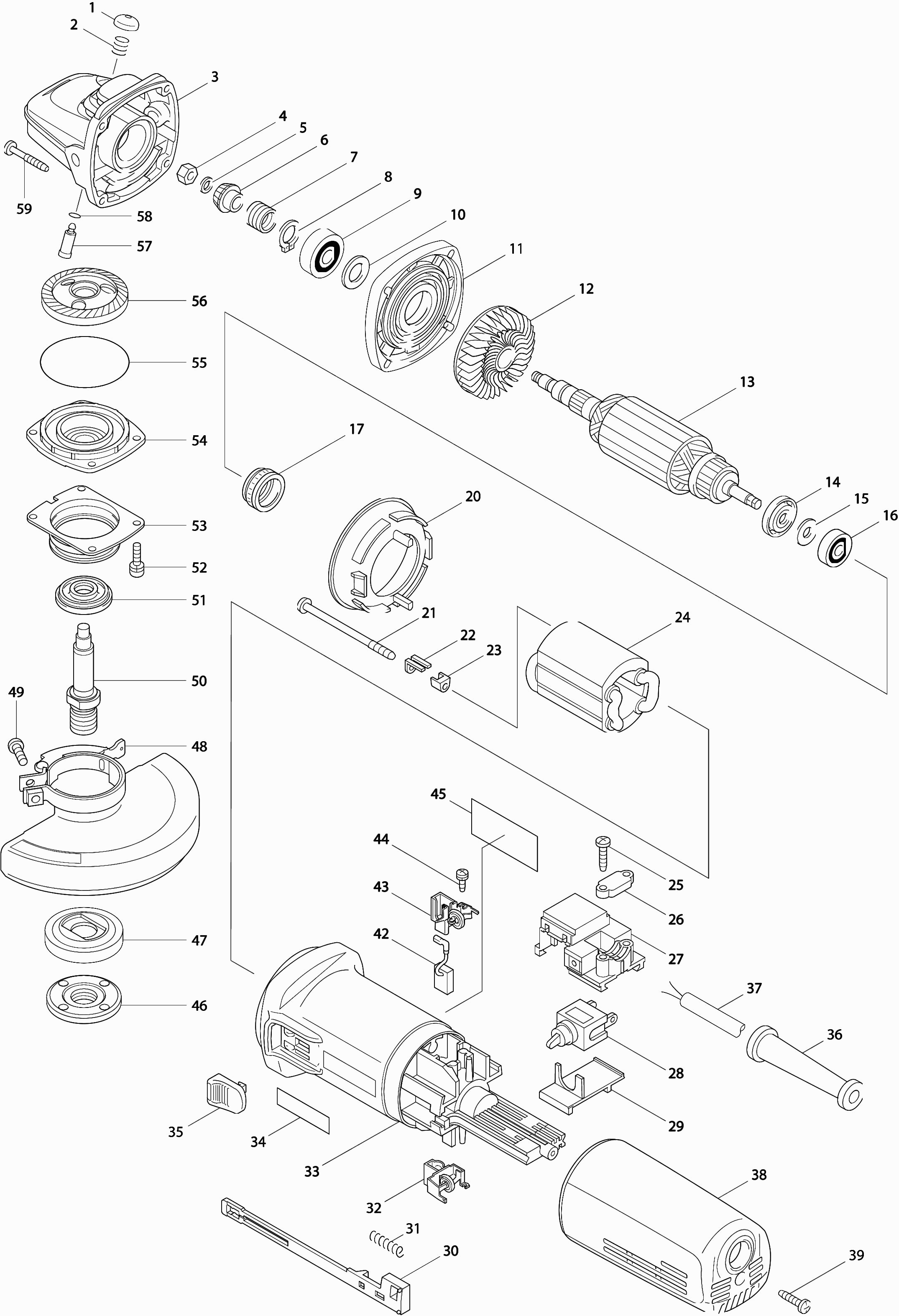

Tekeningen van de Makita 9565
Onderdelen lijst van de Makita 9565
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Blokkeerknopkap | ||||
001 | 417236-8 | 0.83 | 1.00 | |
Drukveer 8 | ||||
002 | 233072-2 | 0.83 | 1.00 | |
Tandwielhuis | ||||
003 | 153488-4 | 19.80 | 23.96 | |
Moer M6 DVC660 | ||||
004 | 252268-6 | 0.83 | 1.00 | |
Sluitring 6 | ||||
005 | 253077-6 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
006 | 226794-1 | |||
Borgveer 12 | ||||
007 | 233901-9 | 2.80 | 3.39 | |
Borgring S-12 | ||||
008 | 961052-5 | 0.83 | 1.00 | |
Kogellager 6001dw | ||||
009 | 211131-2 | 9.52 | 11.52 | |
Sluitring 12 | ||||
010 | 253084-9 | 0.83 | 1.00 | |
Tandwielhuisdeksel | ||||
011 | 317359-1 | 10.81 | 13.08 | |
Waaier 57 | ||||
012 | 240033-5 | 4.08 | 4.94 | |
Anker | ||||
013 | 515234-7 | 65.59 | 79.36 | |
Isolatiering | ||||
014 | 681656-4 | 0.83 | 1.00 | |
Sluitring 7 | ||||
015 | 253823-7 | 0.83 | 1.00 | |
Kogellager 627ddw | ||||
016 | 210045-2 | 3.22 | 3.90 | |
Labyrint Ring GA5040C A | ||||
017 | 422750-1 | 2.21 | 2.67 | |
Tussenplaat | ||||
020 | 413076-2 | 1.43 | 1.73 | |
Tapschroef 4x70 | ||||
021 | 266258-3 | 0.83 | 1.00 | |
Borgplaat | ||||
022 | 344871-8 | 0.83 | 1.00 | |
Isolatiedeksel | ||||
023 | 417237-6 | 0.83 | 1.00 | |
Veld | ||||
024 | 626564-2 | 28.73 | 34.76 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
024-1 | 621C09-3 | |||
Tapschroef 4x18 | ||||
025 | 265A48-7 | 0.90 | 1.09 | |
Klemstrip | ||||
026 | 687053-2 | 0.83 | 1.00 | |
Schakelaarhouder | ||||
027 | 632945-0 | 9.52 | 11.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
028 | 651428-1 | |||
Schakelaar afdekkap | ||||
029 | 687113-0 | 0.83 | 1.00 | |
Schakelaarhandel | ||||
030 | 417186-7 | 1.72 | 2.08 | |
Drukveer 4 | ||||
031 | 233071-4 | 0.83 | 1.00 | |
Koolborstelhouder | ||||
032 | 643760-7 | 3.22 | 3.90 | |
Motorhuis | ||||
033 | 418512-3 | 14.90 | 18.03 | |
Schakelaarknop | ||||
035 | 417813-6 | 0.83 | 1.00 | |
Kabeltule 8-110 | ||||
036 | 682559-5 | 0.83 | 1.00 | |
Netsnoer 2x1.00 2.2mtr | ||||
037 | 665383-1 | 10.81 | 13.08 | |
Achterdeksel | ||||
038 | 417183-3 | 8.46 | 10.24 | |
Tapschroef 4x18 | ||||
039 | 265A48-7 | 0.90 | 1.09 | |
Kooborstelset CB-318 | ||||
042 | 191978-9 | 8.46 | 10.24 | |
Koolborstelhouder | ||||
043 | 643760-7 | 3.22 | 3.90 | |
Zelftapper Pt 3x10 | ||||
044 | 266256-7 | 0.83 | 1.00 | |
Sluitmoer M14x45mm | ||||
046 | 224554-5 | 3.73 | 4.51 | |
Binnenflens 42mm | ||||
047 | 224415-9 | 3.35 | 4.05 | |
Beschermkap < 2009 | ||||
048 | 125268-8 | 3.65 | 4.42 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
049 | 251391-4 | |||
As | ||||
050 | 324035-0 | 9.52 | 11.52 | |
Labyrint ring | ||||
051 | 415300-9 | 1.21 | 1.46 | |
Inbusbout 4x16 | ||||
052 | 266437-3 | 0.83 | 1.00 | |
Lagerhuis alu | ||||
054 | 318334-0 | 21.70 | 26.26 | |
Lager borgring 19-33 | ||||
054A | 285841-7 | 1.72 | 2.08 | |
Kogellager 6201dw1 | ||||
054B | 211129-9 | 7.44 | 9.00 | |
O-ring 52 | ||||
055 | 213673-2 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
056 | 227427-1 | |||
Pen | ||||
057 | 256459-1 | 1.21 | 1.46 | |
O-ring 6 | ||||
058 | 213048-5 | 0.83 | 1.00 | |
Tapschroef 4x28 | ||||
059 | 266257-5 | 0.83 | 1.00 |
