Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9565CR'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

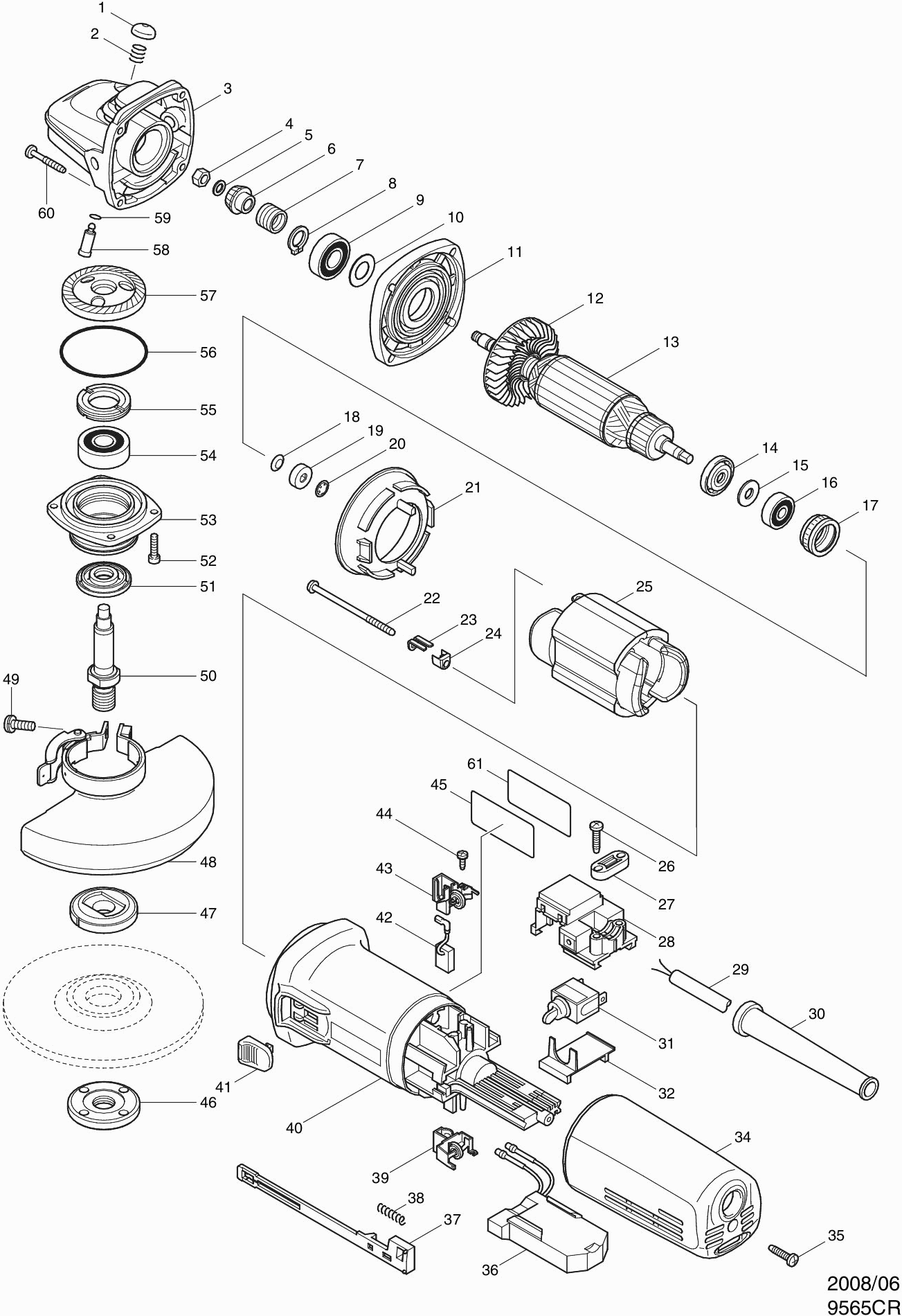

Tekeningen van de Makita 9565CR
Onderdelen lijst van de Makita 9565CR
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Afdekkap 9564H | ||||
| 001 | 418067-8 | 0.83 | 1.00 | |
| Drukveer 8 9555/57/58 A | ||||
| 002 | 233376-2 | 0.93 | 1.13 | |
| Tandwielhuis 9562 A | ||||
| 003 | 153488-4 | 19.23 | 23.27 | |
| Niet meer leverbaar, geen vervanging | ||||
| 004 | 931303-0 | |||
| Sluitring 6 | ||||
| 005 | 253077-6 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 006 | 226794-1 | |||
| Tandwiel 11 9562 A | ||||
| 006-1B | 227513-8 | 10.50 | 12.70 | |
| Tandwiel 11 9562 A | ||||
| 006-1C | 227513-8 | 10.50 | 12.70 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 006B | 226794-1 | |||
| Borgveer 12 Gd0800C | ||||
| 007 | 233901-9 | 2.71 | 3.28 | |
| Borgring S-12 | ||||
| 008 | 961052-5 | 0.83 | 1.00 | |
| Kogellager 6001Zz Gd0800C A | ||||
| 009 | 211148-5 | 8.21 | 9.93 | |
| Sluitring 12 | ||||
| 010 | 253084-9 | 0.83 | 1.00 | |
| Tandwielhuisdeksel 9562 | ||||
| 011 | 317359-1 | 10.50 | 12.70 | |
| Waaier 57 9562 | ||||
| 012 | 240033-5 | 3.96 | 4.79 | |
| Anker 9565Cv A | ||||
| 013 | 515228-2 | 68.13 | 82.44 | |
| Isolatiering Gd0800C | ||||
| 014 | 681656-4 | 0.83 | 1.00 | |
| Sluitring 7 LF1000 A | ||||
| 015 | 267326-5 | 0.83 | 1.00 | |
| Kogellager 627Ddw A | ||||
| 016 | 210045-2 | 3.12 | 3.78 | |
| Labyrint Ring GA5040C A | ||||
| 017 | 422750-1 | 2.15 | 2.60 | |
| Veerring 6 Bo6040 | ||||
| 018 | 267756-0 | 0.83 | 1.00 | |
| Magnetische Bus Rt0700 A | ||||
| 019 | 688117-5 | 2.71 | 3.28 | |
| Borgring 9566Cv | ||||
| 020 | 259039-2 | 0.83 | 1.00 | |
| Tussenplaat Gd0800C | ||||
| 021 | 413076-2 | 1.39 | 1.68 | |
| Tapschroef 4X70 | ||||
| 022 | 266258-3 | 0.83 | 1.00 | |
| Borgplaat Gd0800C | ||||
| 023 | 344871-8 | 0.83 | 1.00 | |
| Isolatiedeksel Gd0800C | ||||
| 024 | 417237-6 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 025 | 626503-2 | |||
| VELD 9565CV A | ||||
| 025-1 | 621C19-0 | 36.08 | 43.66 | |
| Tapschroef 4X18 A | ||||
| 026 | 265A48-7 | 0.83 | 1.00 | |
| Klemstrip 9555Nb/Bo3711 A | ||||
| 027 | 687124-5 | 0.83 | 1.00 | |
| Klemstrip 9555Nb/Bo3711 A | ||||
| 027-1B | 687124-5 | 0.83 | 1.00 | |
| Klemstrip 9555Nb/Bo3711 A | ||||
| 027-1C | 687124-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 027B | 687052-4 | |||
| Schakelaarhouder 9565Cvr | ||||
| 028 | 638635-3 | 8.21 | 9.93 | |
| Netsnoer 2X1.00 2.2Mtr A | ||||
| 029 | 665383-1 | 10.50 | 12.70 | |
| Kabeltule 8-110 A | ||||
| 030 | 682559-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 031 | 651418-4 | |||
| Schakelaar Afdekkap Gd0800C | ||||
| 032 | 687113-0 | 0.83 | 1.00 | |
| Achterdeksel Gd0800C | ||||
| 034 | 417185-9 | 8.21 | 9.93 | |
| Tapschroef 4X18 A | ||||
| 035 | 265A48-7 | 0.83 | 1.00 | |
| Controler 9565CR P | ||||
| 036 | 631841-9 | 31.78 | 38.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 036-1 | 620G01-0 | |||
| Schakelaarhandel 9565 | ||||
| 037 | 417186-7 | 1.67 | 2.02 | |
| Drukveer 4 9541-9542 | ||||
| 038 | 233071-4 | 0.83 | 1.00 | |
| Koolborstelhouder Bo6040 A | ||||
| 039 | 643760-7 | 3.12 | 3.78 | |
| Motorhuis 9566Cv/ Sg1250 A | ||||
| 040 | 418512-3 | 14.48 | 17.52 | |
| Motorhuis 9564 A | ||||
| 040-2 | 453276-2 | 13.82 | 16.72 | |
| Schakelaarknop Gd0800C A | ||||
| 041 | 417813-6 | 0.83 | 1.00 | |
| Koolborstel Set Cb-318 A | ||||
| 042 | 191978-9 | 8.21 | 9.93 | |
| Koolborstelhouder Bo6040 A | ||||
| 043 | 643760-7 | 3.12 | 3.78 | |
| Zelftappende Schroef Pt 3X10 | ||||
| 044 | 266256-7 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045 | 866176-1 | |||
| Sluitmoer haakse slijper | ||||
| 046 | 224554-5 | 4.00 | 4.84 | |
| Binnenflens haakse slijper en sleuvenzaag | ||||
| 047 | 224415-9 | 4.00 | 4.84 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048 | 135108-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 049 | 251391-4 | |||
| Schroef M5X16 A | ||||
| 049-1 | 265180-1 | 0.83 | 1.00 | |
| As 9562Cv | ||||
| 050 | 324035-0 | 9.24 | 11.18 | |
| Labyrint Ring 9541-9542 | ||||
| 051 | 415300-9 | 1.18 | 1.43 | |
| Inbusbout M4X16 A | ||||
| 052 | 266437-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 053 | 318302-3 | |||
| Lagerhuis Alu 9561/64 | ||||
| 053-1 | 318334-0 | 21.08 | 25.51 | |
| Kogellager 6201Ddw P | ||||
| 054 | 211129-9 | 7.22 | 8.74 | |
| Lager Borgring 19-33 | ||||
| 055 | 285841-7 | 1.67 | 2.02 | |
| O-Ring 52 9562Cv | ||||
| 056 | 213673-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 057 | 226795-9 | |||
| Tandwiel 38 9562Cv A | ||||
| 057-1B | 227514-6 | 12.22 | 14.79 | |
| Tandwiel 38 9562Cv A | ||||
| 057-1C | 227514-6 | 12.22 | 14.79 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 057B | 226795-9 | |||
| Pen 9562Cv | ||||
| 058 | 256459-1 | 1.18 | 1.43 | |
| O-Ring 6 9562Cv | ||||
| 059 | 213048-5 | 0.83 | 1.00 | |
| Tapschroef 4X28 | ||||
| 060 | 266257-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 061 | 819329-1 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 061-1B | 805W65-3 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 061-1C | 805W65-3 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 061B | 819329-1 | |||
