Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9609HB'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

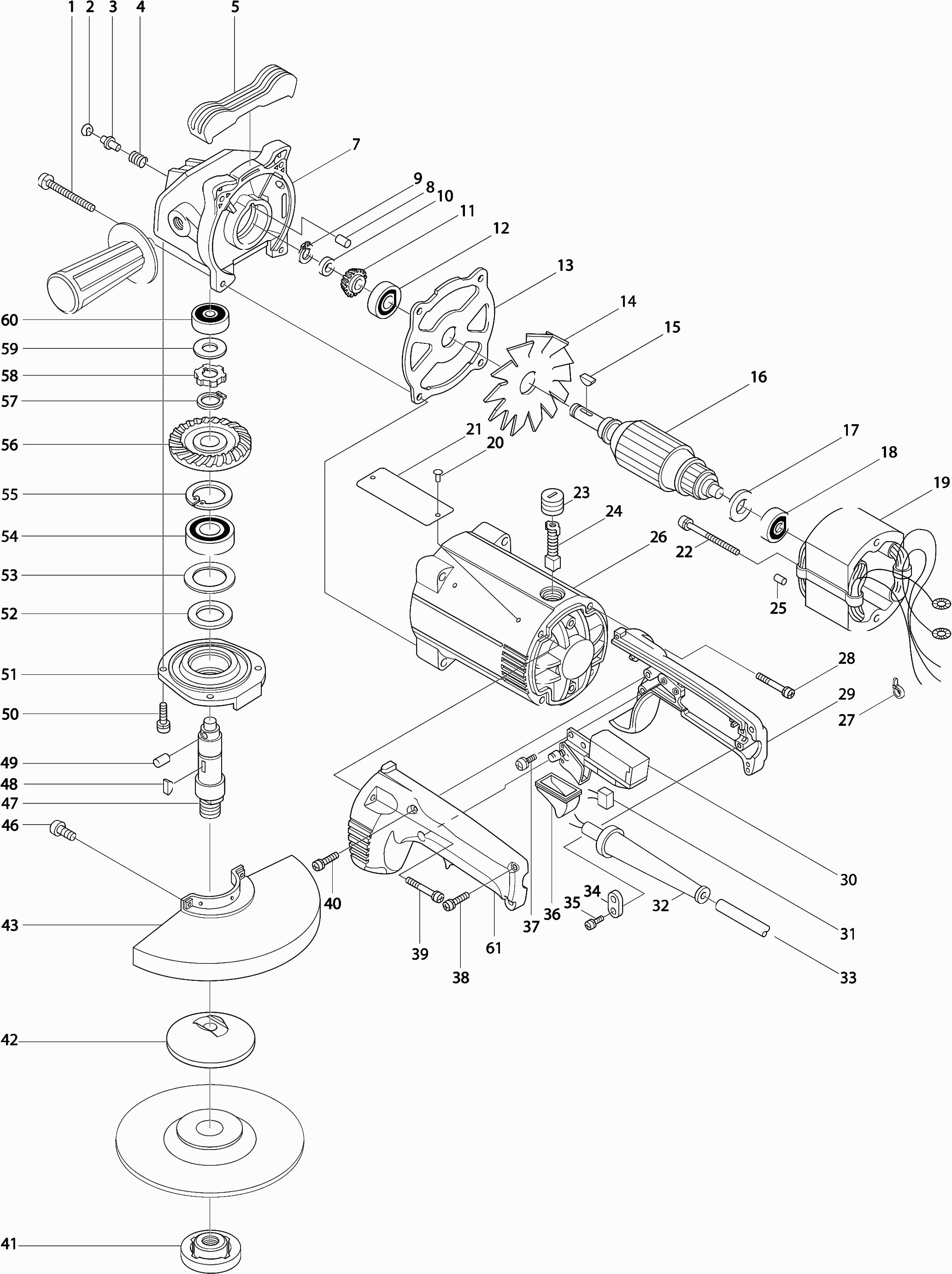

Tekeningen van de Makita 9609HB
Onderdelen lijst van de Makita 9609HB
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Schroef 5x40 | ||||
| 001 | 911263-2 | 0.83 | 1.00 | |
| Borgring R-12 | ||||
| 002 | 962062-5 | 0.83 | 1.00 | |
| Blokpen 6 | ||||
| 003 | 256615-3 | 1.24 | 1.50 | |
| Drukveer 7 | ||||
| 004 | 231037-8 | 0.83 | 1.00 | |
| Tandwielhuis 9607Hb * | ||||
| 007 | 156451-6 | 73.70 | 89.18 | |
| Rubber pen 6 | ||||
| 008 | 263005-3 | 0.83 | 1.00 | |
| Borgring S-11 | ||||
| 009 | 961051-7 | 0.83 | 1.00 | |
| Ring 11 * | ||||
| 010 | 257062-1 | 1.01 | 1.22 | |
| Tandwiel 17 | ||||
| 011 | 221322-7 | 20.76 | 25.12 | |
| Kogellager 6301llb | ||||
| 012 | 211132-0 | 9.52 | 11.52 | |
| Plaat 9607Nb * | ||||
| 013 | 341403-2 | 8.52 | 10.31 | |
| Inlegspie 4 | ||||
| 014 | 254001-2 | 0.83 | 1.00 | |
| Waaier 100 | ||||
| 015 | 241315-8 | 14.24 | 17.23 | |
| Anker 9609Hb * | ||||
| 016 | 514937-0 | 107.17 | 129.68 | |
| Isolatiering | ||||
| 017 | 681623-9 | 0.83 | 1.00 | |
| Kogellager 6200llb | ||||
| 018 | 211066-7 | 4.58 | 5.54 | |
| Veld | ||||
| 019 | 524628-5 | 68.71 | 83.14 | |
| Statorveertje Cb5 | ||||
| 019A | 654020-2 | 0.83 | 1.00 | |
| Klembus tbv statorv. 2mm | ||||
| 019B | 654502-4 | 0.83 | 1.00 | |
| Schroef 5x65 | ||||
| 022 | 911290-9 | 0.83 | 1.00 | |
| Koolborstelhouderdop | ||||
| 023 | 643650-4 | 0.83 | 1.00 | |
| Koolborstel set Cb-153 | ||||
| 024 | 181044-0 | 4.08 | 4.94 | |
| Rubber pen 4 | ||||
| 025 | 263002-9 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 026 | 156452-4 | |||
| Schroef 5x25 | ||||
| 028 | 911241-2 | 0.83 | 1.00 | |
| Handgreep set | ||||
| 029 | 181908-8 | 22.75 | 27.53 | |
| Schakelaar | ||||
| 030 | 651128-3 | 21.70 | 26.26 | |
| Schroef 4x8 | ||||
| 030A | 652014-1 | 0.83 | 1.00 | |
| Kabeltule 10-90 | ||||
| 032 | 682505-8 | 1.72 | 2.08 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 033 | 695123-3 | 21.70 | 26.26 | |
| Klemstrip | ||||
| 034 | 687001-1 | 0.83 | 1.00 | |
| Schroef 4x18 | ||||
| 035 | 911131-9 | 0.83 | 1.00 | |
| Stofkap v schakelaar | ||||
| 036 | 421279-4 | 1.72 | 2.08 | |
| Schroef 4x12 | ||||
| 037 | 911116-5 | 0.83 | 1.00 | |
| Schroef 4x25 | ||||
| 038 | 911148-2 | 0.83 | 1.00 | |
| Schroef 5x25 | ||||
| 039 | 911241-2 | 0.83 | 1.00 | |
| Schroef 4x20 | ||||
| 040 | 911138-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 043 | 164814-2 | |||
| As 9607Hb-09Hb-Ga7000-Ga9000 * | ||||
| 047 | 321218-3 | 43.10 | 52.15 | |
| Inlegspie 4 | ||||
| 048 | 254001-2 | 0.83 | 1.00 | |
| Pen 6 | ||||
| 049 | 256047-4 | 0.83 | 1.00 | |
| Schroef 5x18 | ||||
| 050 | 911230-7 | 0.83 | 1.00 | |
| Lagerhuis | ||||
| 051 | 315003-4 | 16.13 | 19.52 | |
| Vilten ring 25 | ||||
| 052 | 443036-0 | 0.83 | 1.00 | |
| Sluitring 28 * | ||||
| 053 | 253772-8 | 0.83 | 1.00 | |
| Kogellager 6203dw | ||||
| 054 | 211278-2 | 9.52 | 11.52 | |
| Borgring | ||||
| 055 | 257998-4 | 0.83 | 1.00 | |
| Tandwiel 58 | ||||
| 056 | 221323-5 | 45.06 | 54.52 | |
| Borgring S-17 | ||||
| 057 | 961057-5 | 0.83 | 1.00 | |
| Asblokkering | ||||
| 058 | 322465-9 | 5.88 | 7.11 | |
| Sluitring 9 | ||||
| 059 | 253214-2 | 0.83 | 1.00 | |
| Kogellager 629llb | ||||
| 060 | 210042-8 | 2.44 | 2.95 | |
