Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 9741'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

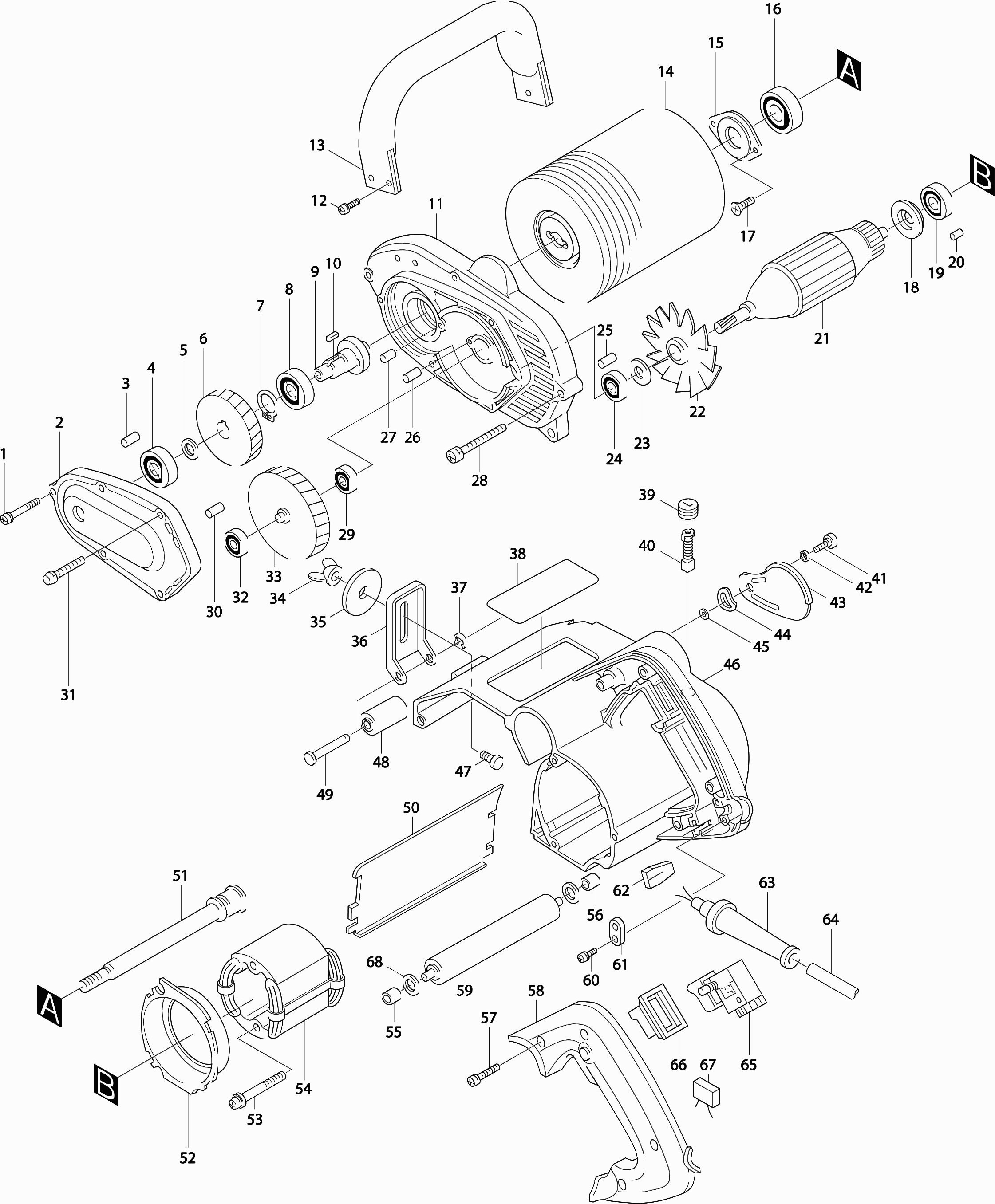

Tekeningen van de Makita 9741
Onderdelen lijst van de Makita 9741
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Schroef 5x28 | ||||
| 001 | 911248-8@141 | 0.83 | 1.00 | |
| Tandwielhuisdeksel | ||||
| 002 | 157777-9@141 | 7.43 | 8.99 | |
| Rubber pen 4 | ||||
| 003 | 263002-9@141 | 0.83 | 1.00 | |
| Kogellager 6001dw | ||||
| 004 | 211131-2@141 | 9.52 | 11.52 | |
| Sluitring 12 | ||||
| 005 | 253744-3@141 | 0.83 | 1.00 | |
| Tandwiel 53 | ||||
| 006 | 221756-4@141 | 39.92 | 48.30 | |
| Borgring S-15 | ||||
| 007 | 961055-9@141 | 0.83 | 1.00 | |
| Kogellager 6002ddw | ||||
| 008 | 211236-8@141 | 9.52 | 11.52 | |
| As | ||||
| 009 | 163269-8@141 | 28.85 | 34.91 | |
| Inlegspie 4 * | ||||
| 010 | 254219-5@141 | 0.83 | 1.00 | |
| Tandwielhuis | ||||
| 011 | 157776-1@141 | 13.19 | 15.96 | |
| Met.schroef Ph M5x14mm Ck | ||||
| 012 | 266809-2@141 | 0.83 | 1.00 | |
| Handvat | ||||
| 013 | 273623-9@141 | 16.13 | 19.52 | |
| Lagerborgplaat | ||||
| 015 | 285661-9@141 | 2.93 | 3.55 | |
| Kogellager 6003ddw | ||||
| 016 | 210301-0@141 | 5.96 | 7.21 | |
| Verzonken schroef M4x14 | ||||
| 017 | 251295-0@141 | 0.83 | 1.00 | |
| Isolatiering | ||||
| 018 | 681625-5@141 | 0.83 | 1.00 | |
| Kogellager 608llb | ||||
| 019 | 210043-6@141 | 1.72 | 2.08 | |
| Rubber pen 4 | ||||
| 020 | 263014-2@141 | 0.83 | 1.00 | |
| Anker | ||||
| 021 | 512928-5@141 | 90.50 | 109.50 | |
| Waaier 68 * | ||||
| 022 | 241113-0@141 | 7.80 | 9.44 | |
| Stofafdichting 10 * | ||||
| 023 | 213059-0@141 | 1.72 | 2.08 | |
| Kogellager 6000llb | ||||
| 024 | 211061-7@141 | 7.44 | 9.00 | |
| Rubber pen 4 | ||||
| 025 | 263002-9@141 | 0.83 | 1.00 | |
| Rubber pen 4 | ||||
| 026 | 263002-9@141 | 0.83 | 1.00 | |
| Rubber pen 6 | ||||
| 027 | 263005-3@141 | 0.83 | 1.00 | |
| Schroef 5x35 | ||||
| 028 | 911256-9@141 | 0.83 | 1.00 | |
| Kogellager 626llb | ||||
| 029 | 211016-2@141 | 5.88 | 7.11 | |
| Rubber pen 4 | ||||
| 030 | 263002-9@141 | 0.83 | 1.00 | |
| Schroef 5x55 | ||||
| 031 | 911276-3@141 | 0.83 | 1.00 | |
| Kogellager 626llb | ||||
| 032 | 211016-2@141 | 5.88 | 7.11 | |
| Tandwiel | ||||
| 033 | 153168-2@141 | 59.77 | 72.32 | |
| Vleugelmoer M6 | ||||
| 034 | 934301-3@141 | 0.83 | 1.00 | |
| Sluitring 6x25mm | ||||
| 035 | 253196-8@141 | 1.06 | 1.28 | |
| Dieptegeleider | ||||
| 036 | 343434-7@141 | 3.37 | 4.08 | |
| Stopring E-5 | ||||
| 037 | 961018-5@141 | 0.83 | 1.00 | |
| Koolborstelhouderdop | ||||
| 039 | 643600-9@141 | 1.01 | 1.22 | |
| Koolborstel set Cb-100 | ||||
| 040 | 181030-1@141 | 3.65 | 4.42 | |
| Verzonken Schroef M4 * | ||||
| 041 | 251323-1@141 | 2.08 | 2.52 | |
| Dunne sluitring 6 | ||||
| 042 | 253308-3@141 | 0.83 | 1.00 | |
| Beschermplaat | ||||
| 043 | 343436-3@141 | 3.20 | 3.87 | |
| Veerring 14 * | ||||
| 044 | 253980-1@141 | 0.83 | 1.00 | |
| Sluitring 4 | ||||
| 045 | 253874-0@141 | 0.83 | 1.00 | |
| Motorhuis | ||||
| 046 | 157798-1@141 | 55.92 | 67.66 | |
| Slotbout M6x20 | ||||
| 047 | 251919-8@141 | 0.83 | 1.00 | |
| Voorrol | ||||
| 048 | 162134-8@141 | 4.81 | 5.82 | |
| Borgpen 7 * | ||||
| 049 | 256655-1@141 | 2.16 | 2.61 | |
| Tussenplaat | ||||
| 050 | 343435-5@141 | 2.80 | 3.39 | |
| Schuurrolas 9741 | ||||
| 051 | 322071-0@141 | 28.85 | 34.91 | |
| Luchtgeleider | ||||
| 052 | 410957-1@141 | 2.80 | 3.39 | |
| Schroef 5X60 * | ||||
| 053 | 911681-4@141 | 0.83 | 1.00 | |
| Veld | ||||
| 054 | 527414-3@141 | 74.76 | 90.46 | |
| Bus 6 | ||||
| 055 | 262515-7@141 | 1.01 | 1.22 | |
| Bus 6 | ||||
| 056 | 262515-7@141 | 1.01 | 1.22 | |
| Schroef 4x28 | ||||
| 057 | 911151-3@141 | 0.83 | 1.00 | |
| Handvatdeksel | ||||
| 058 | 410954-7@141 | 9.52 | 11.52 | |
| Achterrol | ||||
| 059 | 162133-0@141 | 8.52 | 10.31 | |
| Schroef 4x18 | ||||
| 060 | 911131-9@141 | 0.83 | 1.00 | |
| Klemstrip * | ||||
| 061 | 687000-3@141 | 0.83 | 1.00 | |
| Kabeltule 10-85 | ||||
| 063 | 682504-0@141 | 1.72 | 2.08 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 064 | 695123-3@141 | 21.70 | 26.26 | |
| Schakelaar Sw-77 | ||||
| 065 | 651332-4@141 | 26.11 | 31.59 | |
| Stofafdichting | ||||
| 066 | 421323-7@141 | 2.45 | 2.96 | |
