Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita AF506'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

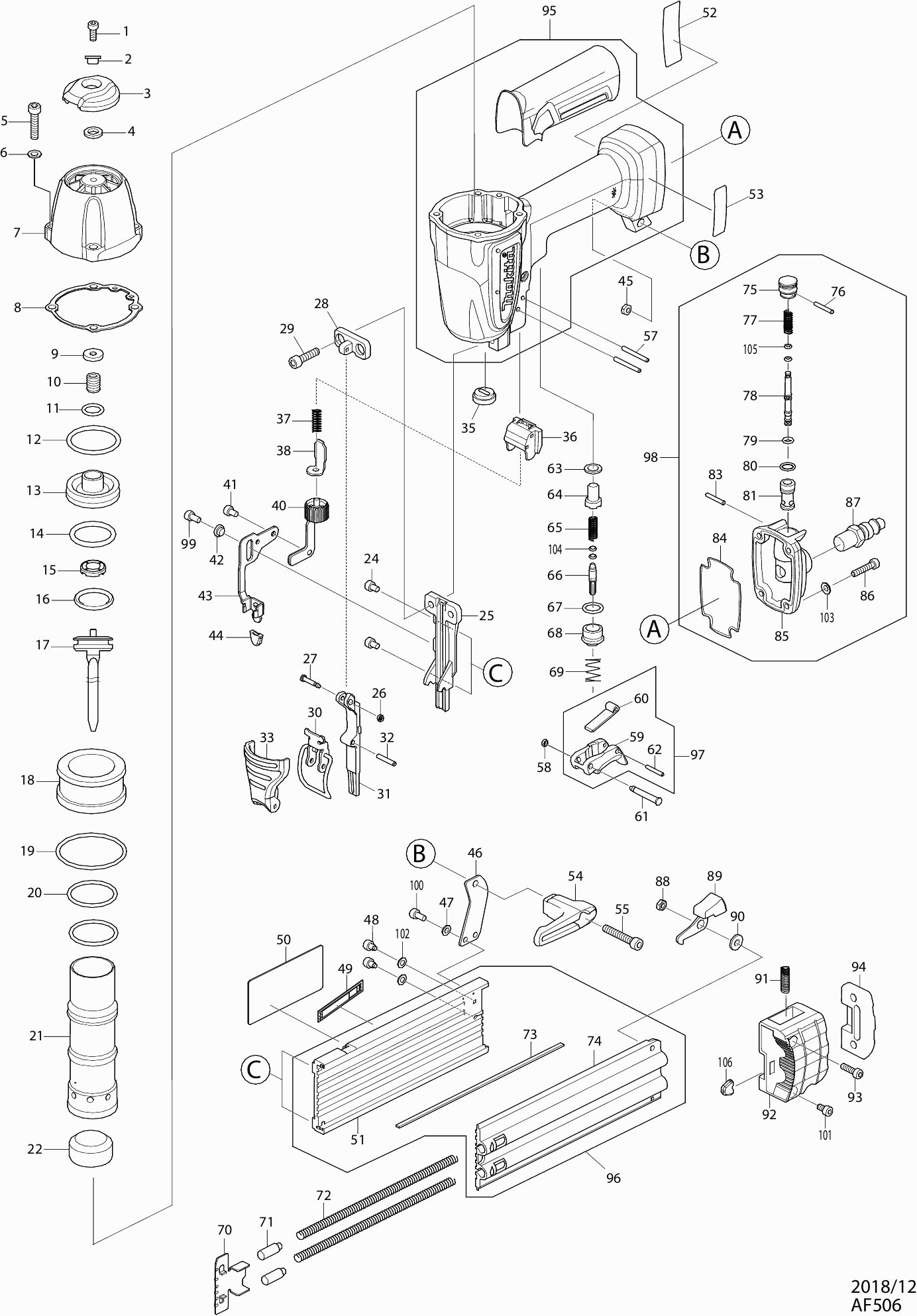

Tekeningen van de Makita AF506
Onderdelen lijst van de Makita AF506
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Inbusschroef M4X10Mm AF505N | ||||
001 | HY00000001 | 0.83 | 1.00 | |
Bus 4 Af505N | ||||
002 | HY00000002 | 0.83 | 1.00 | |
Uitlaatkap AF506 | ||||
003 | HY00000508 | 1.20 | 1.45 | |
Rubber Ring 7 Af505N | ||||
004 | HY00000004 | 0.83 | 1.00 | |
Inbusschroef M5X22Mm Af505N | ||||
005 | HY00000049 | 0.83 | 1.00 | |
Sluitring 5mm AF506 | ||||
006 | HY00000160 | 0.83 | 1.00 | |
Cilinderkap AF506 | ||||
007 | HY00000511 | 12.19 | 14.75 | |
Pakking cilinderkap AF506 | ||||
008 | HY00000509 | 1.00 | 1.21 | |
Bescherming Af505N | ||||
009 | HY00000008 | 0.83 | 1.00 | |
Drukveer 7mm AF506 | ||||
010 | HY00000629 | 0.83 | 1.00 | |
O-Ring 12 Af505N | ||||
011 | HY00000010 | 0.83 | 1.00 | |
O-Ring 33 Af505N | ||||
012 | HY00000011 | 0.83 | 1.00 | |
Hoofdklep AF506 | ||||
013 | HY00000507 | 3.54 | 4.28 | |
O-ring 26,5mm AF506 | ||||
014 | HY00000408 | 0.83 | 1.00 | |
Bescherming P Af505N | ||||
015 | HY00000014 | 0.83 | 1.00 | |
O-ring 22,5mm AF506 | ||||
016 | HY00000400 | 0.83 | 1.00 | |
Slagpen AF506 | ||||
017 | HY00000911 | 12.22 | 14.79 | |
Cilindertussenstuk AF506 | ||||
018 | HY00000912 | 2.02 | 2.44 | |
O-Ring 46 Af505N | ||||
019 | HY00000016 | 0.83 | 1.00 | |
O-ring 30,5mm AF506 | ||||
020 | HY00000409 | 0.83 | 1.00 | |
Cilinder AF506 | ||||
021 | HY00000913 | 8.21 | 9.93 | |
Stootkussen AF506 | ||||
022 | HY00000546 | 2.71 | 3.28 | |
Inbusschroef M4X8Mm Af505N | ||||
024 | HY00000074 | 0.83 | 1.00 | |
Geleider AF506 | ||||
025 | HY00000914 | 12.22 | 14.79 | |
Rubber Ring 2Mm | ||||
026 | HY00000043 | 0.83 | 1.00 | |
Afdekkap AF506 | ||||
027 | HY00000915 | 0.83 | 1.00 | |
Plaat AF506 | ||||
028 | HY00000916 | 5.06 | 6.12 | |
Inbusschroef M5X20Mm Af505N | ||||
029 | HY00000005 | 1.00 | 1.21 | |
Sluiting AF506 | ||||
030 | HY00000917 | 1.18 | 1.43 | |
Deur AF506 | ||||
031 | HY00000918 | 7.22 | 8.74 | |
Borgpin 3x22mm AF506 | ||||
032 | HY00000531 | 0.83 | 1.00 | |
Sluitingkap AF506 | ||||
033 | HY00000919 | 1.00 | 1.21 | |
Afdichtplug Af505N | ||||
035 | HY00000023 | 0.83 | 1.00 | |
Houder AF506 | ||||
036 | HY00000506 | 0.98 | 1.19 | |
Drukveer 5mm AF506 | ||||
037 | HY00000421 | 0.83 | 1.00 | |
Houder AF506 | ||||
038 | HY00000444 | 1.39 | 1.68 | |
Verbindingsarm AF506 | ||||
040 | HY00000950 | 5.06 | 6.12 | |
Inbusbout M4x4mm AF506 | ||||
041 | HY00000649 | 0.83 | 1.00 | |
Pasbus AF506 | ||||
042 | HY00000633 | 0.83 | 1.00 | |
Verbindingsarm AF506 | ||||
043 | HY00000923 | 2.02 | 2.44 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
044 | HY00000378 | |||
Borgmoer M5 AF506 | ||||
045 | HY00000924 | 0.83 | 1.00 | |
Koppeling AF506 | ||||
046 | HY00000925 | 1.00 | 1.21 | |
Revet | ||||
047 | HY00000070 | 0.83 | 1.00 | |
Inbusbout M4x6mm AF506 | ||||
048 | HY00000926 | 0.83 | 1.00 | |
Sensor AF506 | ||||
049 | HY00000927 | 1.39 | 1.68 | |
Waarschuwingslabel AF506 | ||||
050 | HY00000928 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
051 | HY00000929 | |||
Naamplaat AF506 | ||||
052 | HY00000930 | 0.83 | 1.00 | |
Waarschuwingslabel B AF506 | ||||
053 | HY00000931 | 0.83 | 1.00 | |
Haak Af505N | ||||
054 | HY00000062 | 1.39 | 1.68 | |
Inbusbout M5x25mm AF506 | ||||
055 | HY00000156 | 2.02 | 2.44 | |
Spanstift 3-26 Af505N | ||||
057 | HY00000024 | 0.83 | 1.00 | |
O-Ring 3 Af505N | ||||
058 | HY00000037 | 0.83 | 1.00 | |
Magazijn assy AF506 | ||||
059 | HY00000947 | 25.36 | 30.69 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
060 | HY00000932 | |||
Pin 4mm AF506 | ||||
061 | HY00000933 | 0.83 | 1.00 | |
Borgpin 2,5x16mm AF506 | ||||
062 | HY00000114 | 0.98 | 1.19 | |
Rubber Ring 8Mm | ||||
063 | HY00000033 | 0.83 | 1.00 | |
Schakelklepgeleiding Af505N | ||||
064 | HY00000034 | 1.67 | 2.02 | |
Drukveer 4 Af505N | ||||
065 | HY00000035 | 0.83 | 1.00 | |
Klepontspanner AF506 | ||||
066 | HY00000934 | 0.98 | 1.19 | |
O-Ring 11 Af505N | ||||
067 | HY00000039 | 0.83 | 1.00 | |
Schakelklephuis Af505N | ||||
068 | HY00000038 | 1.67 | 2.02 | |
Drukveer 10 Af505N | ||||
069 | HY00000040 | 0.83 | 1.00 | |
Drukpen AF506 | ||||
070 | HY00000935 | 0.83 | 1.00 | |
Pin 7mm AF506 | ||||
071 | HY00000936 | 0.83 | 1.00 | |
Drukveer 6 Af505N | ||||
072 | HY00000059 | 1.67 | 2.02 | |
Magazijnrail AF506 | ||||
073 | HY00000937 | 0.98 | 1.19 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
074 | HY00000938 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
075 | HY00000573 | |||
Pen 2 Af505N | ||||
076 | HY00000046 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
077 | HY00000589 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
078 | HY00000513 | |||
O-ring 5mm AF353 | ||||
079 | HY00000397 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
080 | HY00000399 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
081 | HY00000599 | |||
Spanstift 2.5-18 Af505N | ||||
083 | HY00000054 | 0.83 | 1.00 | |
Pakkingring AN613 | ||||
084 | HY00000580 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
085 | HY00000499 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
086 | HY00000650 | |||
Luchtnippel Orion R1/4 | ||||
087 | HY00000081 | 1.00 | 1.21 | |
Borgmoer M4 AF506 | ||||
088 | HY00000159 | 0.83 | 1.00 | |
Blokkeerhendel AF506 | ||||
089 | HY00000941 | 1.20 | 1.45 | |
Bus 4mm AF506 | ||||
090 | HY00000942 | 0.98 | 1.19 | |
Drukveer 5mm AF506 | ||||
091 | HY00000943 | 0.83 | 1.00 | |
Magazijndeur AF506 | ||||
092 | HY00000944 | 2.38 | 2.88 | |
Inbusbout M4x12mm AF353 | ||||
093 | HY00000647 | 0.83 | 1.00 | |
Deurbuffer AF506 | ||||
094 | HY00000945 | 1.39 | 1.68 | |
Huis assy AF506 | ||||
095 | HY00000946 | 36.05 | 43.62 | |
Magazijn assy AF506 | ||||
096 | HY00000947 | 25.36 | 30.69 | |
Schakelaar assy AF506 | ||||
097 | HY00000948 | 2.02 | 2.44 | |
Ontluchtingsset assy AF506 | ||||
098 | HY00000494 | 15.60 | 18.88 | |
Inbusschroef M4X8Mm Af505N | ||||
099 | HY00000074 | 0.83 | 1.00 | |
Inbusschroef M4X8Mm Af505N | ||||
100 | HY00000074 | 0.83 | 1.00 | |
Inbusschroef M4X8Mm Af505N | ||||
101 | HY00000074 | 0.83 | 1.00 | |
Revet | ||||
102 | HY00000070 | 0.83 | 1.00 | |
Revet | ||||
103 | HY00000070 | 0.83 | 1.00 | |
O-Ring 3 Af505N | ||||
104 | HY00000037 | 0.83 | 1.00 | |
O-Ring 3 Af505N | ||||
105 | HY00000037 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
106 | HY00000378 |
