Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita AF601'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

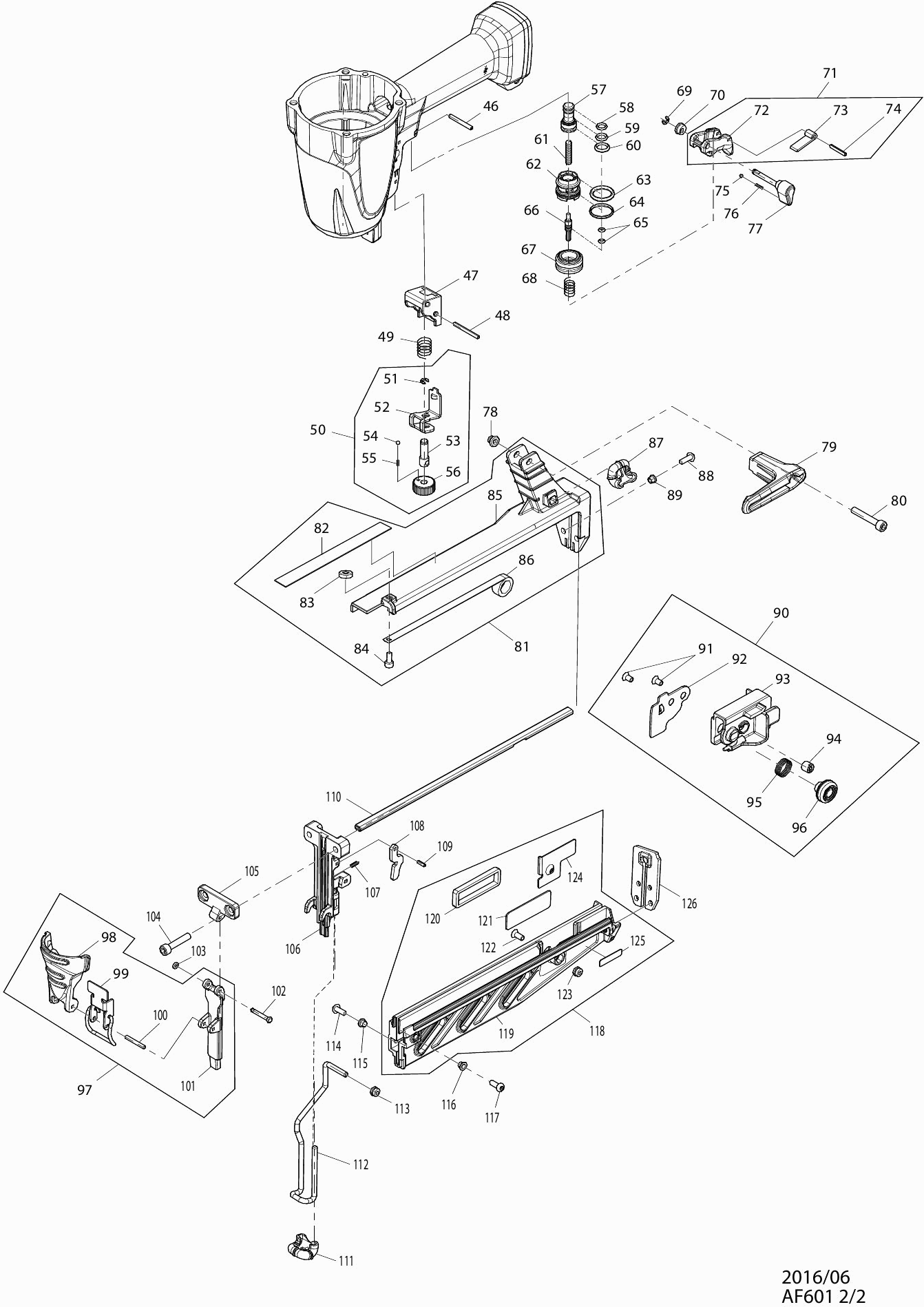

Tekeningen van de Makita AF601
Onderdelen lijst van de Makita AF601
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Inbusschroef M6x16mm AF601 | ||||
001 | HY00000679 | 0.83 | 1.00 | |
Bus 6mm AF601 | ||||
002 | HY00000632 | 0.98 | 1.19 | |
Luchtuitlaatkap AF601 | ||||
003 | HY00000596 | 1.39 | 1.68 | |
Rubberring 10mm AF601 | ||||
004 | HY00000627 | 0.83 | 1.00 | |
Inbusbout M5x25mm AF506 | ||||
005 | HY00000156 | 2.02 | 2.44 | |
Sluitring 5mm AF506 | ||||
006 | HY00000160 | 0.83 | 1.00 | |
Topkap AF601 | ||||
007 | HY00000543 | 21.23 | 25.69 | |
Demper AF601 | ||||
008 | HY00000205 | 0.98 | 1.19 | |
Drukveer 10mm AF601 | ||||
009 | HY00000611 | 0.83 | 1.00 | |
O-ring 18mm AF601 | ||||
010 | HY00000404 | 0.83 | 1.00 | |
Hoofdklep AF601 | ||||
011 | HY00000592 | 6.38 | 7.72 | |
O-ring 22,5mm AF506 | ||||
012 | HY00000400 | 0.83 | 1.00 | |
O-ring 36,5mm AF601 | ||||
013 | HY00000401 | 0.83 | 1.00 | |
O-ring 43mm AF601 | ||||
014 | HY00000403 | 0.83 | 1.00 | |
Pakking AF601 | ||||
015 | HY00000577 | 0.83 | 1.00 | |
Slagpen AF601 | ||||
016 | HY00000552 | 15.60 | 18.88 | |
O-ring 33,5mm | ||||
017 | HY00000410 | 0.83 | 1.00 | |
Conisch AF601 | ||||
018 | HY00000553 | 1.39 | 1.68 | |
Cilindertussenstuk AF601 | ||||
019 | HY00000554 | 1.39 | 1.68 | |
O-ring 62mm AF601 | ||||
020 | HY00000407 | 0.83 | 1.00 | |
Cilinder AF601 | ||||
021 | HY00000602 | 11.82 | 14.30 | |
O-ring 42mm AF601 | ||||
022 | HY00000133 | 0.98 | 1.19 | |
Stootkussen AF601 | ||||
023 | HY00000545 | 4.45 | 5.38 | |
Behuizing AF601 | ||||
024 | HY00000562 | 82.47 | 99.79 | |
Afdekkap R AF601 | ||||
025 | HY00000427 | 1.99 | 2.41 | |
Afdekkap L AF601 | ||||
026 | HY00000426 | 1.99 | 2.41 | |
Grip AF601 | ||||
027 | HY00000559 | 2.71 | 3.28 | |
Naamplaat AF601 | ||||
028 | HY00000663 | 2.71 | 3.28 | |
Waarschuwingslabel AF353 | ||||
029 | HY00000105 | 2.71 | 3.28 | |
Afdichtplug Af505N | ||||
030 | HY00000023 | 0.83 | 1.00 | |
Ontluchtingsset assy AF506 | ||||
031 | HY00000494 | 15.60 | 18.88 | |
Pakkingring AN613 | ||||
032 | HY00000580 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
033 | HY00000573 | |||
Pen 2 Af505N | ||||
034 | HY00000046 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
035 | HY00000591 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
036 | HY00000399 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
037 | HY00000599 | |||
O-ring 5mm AF353 | ||||
038 | HY00000397 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
039 | HY00000513 | |||
O-Ring 3 Af505N | ||||
040 | HY00000037 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
041 | HY00000499 | |||
Spanstift 2.5-18 Af505N | ||||
042 | HY00000054 | 0.83 | 1.00 | |
Revet | ||||
043 | HY00000070 | 0.83 | 1.00 | |
Luchtnippel Orion R1/4 | ||||
044 | HY00000081 | 1.00 | 1.21 | |
Inbusbout M4x20mm | ||||
045 | HY00000530 | 0.83 | 1.00 | |
Spanstift 3-26 Af505N | ||||
046 | HY00000024 | 0.83 | 1.00 | |
Houder AF601 | ||||
047 | HY00000505 | 1.00 | 1.21 | |
Borgpin 3x28mm AF601 | ||||
048 | HY00000165 | 1.67 | 2.02 | |
Drukveer 8mm AF601 | ||||
049 | HY00000607 | 0.83 | 1.00 | |
Bovenhendel assy AF601 | ||||
050 | HY00000440 | 3.96 | 4.79 | |
Borgring E-3 AF601 | ||||
051 | HY00000659 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
052 | HY00000443 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
053 | HY00000636 | |||
Kogel 3mm AF601 | ||||
054 | HY00000539 | 0.83 | 1.00 | |
Drukveer 2mm AF601 | ||||
055 | HY00000470 | 0.83 | 1.00 | |
Stelmoer AF601 | ||||
056 | HY00000608 | 1.20 | 1.45 | |
Regelklep AF601 | ||||
057 | HY00000182 | 0.98 | 1.19 | |
O-ring 6mm AF601 | ||||
058 | HY00000131 | 0.83 | 1.00 | |
O-ring 7mm AF601 | ||||
059 | HY00000132 | 0.83 | 1.00 | |
O-ring 9mm AF601 | ||||
060 | HY00000134 | 0.83 | 1.00 | |
Drukveer 4mm AF601 | ||||
061 | HY00000146 | 0.83 | 1.00 | |
Schakelgeleider AF601 | ||||
062 | HY00000446 | 0.83 | 1.00 | |
O-ring 15mm AF601 | ||||
063 | HY00000135 | 0.83 | 1.00 | |
O-ring 17mm AF601 | ||||
064 | HY00000137 | 0.83 | 1.00 | |
O-Ring 3 Af505N | ||||
065 | HY00000037 | 0.83 | 1.00 | |
Schakelklepgeleider AF601 | ||||
066 | HY00000514 | 0.98 | 1.19 | |
Schakelklephouder AF601 | ||||
067 | HY00000447 | 0.83 | 1.00 | |
Drukveer 10mm AF353 | ||||
068 | HY00000705 | 0.83 | 1.00 | |
Borgring E-3 AF601 | ||||
069 | HY00000659 | 0.83 | 1.00 | |
Bus 4mm AF601 | ||||
070 | HY00000520 | 0.83 | 1.00 | |
Schakelaar assy AF601 | ||||
071 | HY00000433 | 2.02 | 2.44 | |
Magazijn assy AF506 | ||||
072 | HY00000947 | 25.36 | 30.69 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
073 | HY00000437 | |||
Spanstift 2.5-16 Af505N | ||||
074 | HY00000053 | 0.83 | 1.00 | |
Kogel 3mm AF601 | ||||
075 | HY00000539 | 0.83 | 1.00 | |
Drukveer 2mm AF601 | ||||
076 | HY00000590 | 0.83 | 1.00 | |
Hendel 4mm AF601 | ||||
077 | HY00000518 | 0.98 | 1.19 | |
Borgmoer M5 AF601 | ||||
078 | HY00000528 | 0.83 | 1.00 | |
Haak AF601 | ||||
079 | HY00000569 | 1.18 | 1.43 | |
Inbusbout M5x35mm AF601 | ||||
080 | HY00000651 | 0.83 | 1.00 | |
Magazijnkap cpl AF601 | ||||
081 | HY00000475 | 17.38 | 21.03 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
082 | HY00000661 | |||
Moer plat M4 AF601 | ||||
083 | HY00000527 | 0.83 | 1.00 | |
Inbusschroef M4X10Mm AF505N | ||||
084 | HY00000001 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
085 | HY00000480 | |||
Spiraalveer AF601 | ||||
086 | HY00000618 | 2.02 | 2.44 | |
Neusrubber AF601 | ||||
087 | HY00000560 | 0.83 | 1.00 | |
Inbusbout M4x12mm AF601 | ||||
088 | HY00000653 | 0.83 | 1.00 | |
Bus 4mm AF601 | ||||
089 | HY00000631 | 0.83 | 1.00 | |
Drukknop assy AF601 | ||||
090 | HY00000486 | 9.24 | 11.18 | |
Inbusbout M4x8mm | ||||
091 | HY00000540 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
092 | HY00000488 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
093 | HY00000491 | |||
Moer M4 | ||||
094 | HY00000635 | 2.02 | 2.44 | |
Drukveer 13mm AF601 | ||||
095 | HY00000610 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
096 | HY00000575 | |||
Sluiting assy AF601 | ||||
097 | HY00000535 | 13.82 | 16.72 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
098 | HY00000430 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
099 | HY00000624 | |||
Borgpin 3x22mm AF506 | ||||
100 | HY00000531 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
101 | HY00000536 | |||
Scharnierpin 3mm AF601 | ||||
102 | HY00000461 | 0.83 | 1.00 | |
Rubber Ring 2Mm | ||||
103 | HY00000043 | 0.83 | 1.00 | |
Inbusbout M5x25mm AF506 | ||||
104 | HY00000156 | 2.02 | 2.44 | |
Plaat AF601 | ||||
105 | HY00000537 | 8.21 | 9.93 | |
Slagpengeleider AF601 | ||||
106 | HY00000603 | 30.70 | 37.15 | |
Drukveer 3mm AF601 | ||||
107 | HY00000469 | 0.83 | 1.00 | |
Stopper AF601 | ||||
108 | HY00000570 | 2.36 | 2.86 | |
Borgpin 3-8mm AF601 | ||||
109 | HY00000657 | 0.83 | 1.00 | |
Magazijnrail AF601 | ||||
110 | HY00000621 | 2.71 | 3.28 | |
Neusrubber AF601 | ||||
111 | HY00000560 | 0.83 | 1.00 | |
Contactarm AF601 | ||||
112 | HY00000441 | 3.12 | 3.78 | |
Borgmoer M4 AF506 | ||||
113 | HY00000159 | 0.83 | 1.00 | |
Bout M4x10mm AF601 | ||||
114 | HY00000654 | 0.83 | 1.00 | |
Bus 4mm AF601 | ||||
115 | HY00000631 | 0.83 | 1.00 | |
Bus 4mm AF601 | ||||
116 | HY00000631 | 0.83 | 1.00 | |
Bout M4x10mm AF601 | ||||
117 | HY00000654 | 0.83 | 1.00 | |
Magazijn assy AF601 | ||||
118 | HY00000476 | 41.77 | 50.54 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
119 | HY00000479 | |||
Kap magazijn AF353 | ||||
120 | HY00000574 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
121 | HY00000576 | |||
Inbusbout M4x10mm AF601 | ||||
122 | HY00000656 | 0.83 | 1.00 | |
Borgmoer M4 AF506 | ||||
123 | HY00000159 | 0.83 | 1.00 | |
Nagelstopper AF601 | ||||
124 | HY00000500 | 0.83 | 1.00 | |
Waarschuwingslabel AF601 | ||||
125 | HY00000584 | 2.71 | 3.28 | |
Magazijnkap B AF601 | ||||
126 | HY00000645 | 2.36 | 2.86 |
