Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita AH-1852H'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

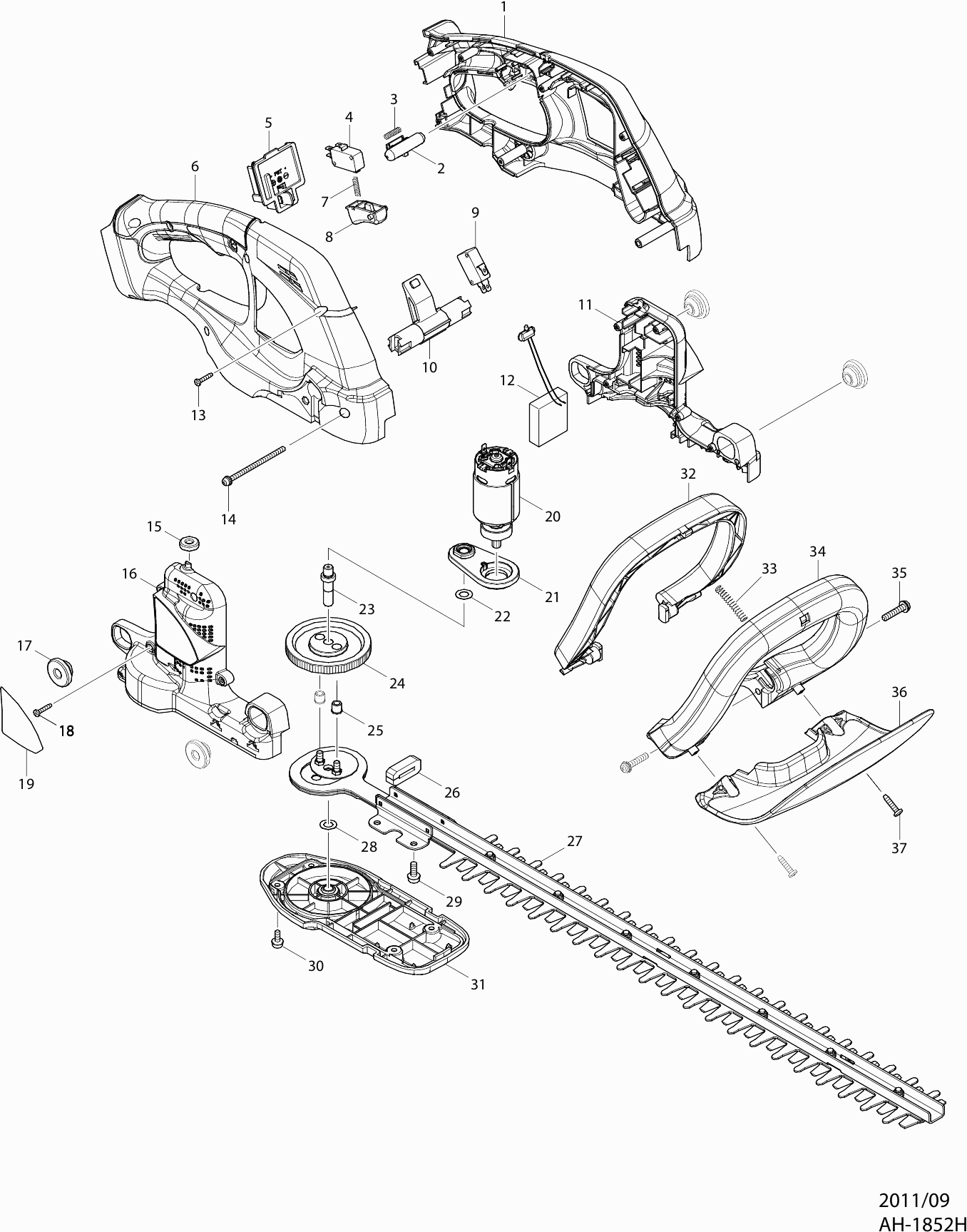

Tekeningen van de Makita AH-1852H
Onderdelen lijst van de Makita AH-1852H
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Handgreepset Ah-1852H P | ||||
| 001 | 187289-8 | 21.23 | 25.69 | |
| Handgreepset Ah-1852H P | ||||
| 1 | 187289-8 | 21.23 | 25.69 | |
| Blokkeerknop DUM111 P | ||||
| 002 | 452438-9 | 0.83 | 1.00 | |
| Blokkeerknop DUM111 P | ||||
| 2 | 452438-9 | 0.83 | 1.00 | |
| Drukveer 4 Ar410 A | ||||
| 003 | 234079-1 | 0.83 | 1.00 | |
| Drukveer 4 Ar410 A | ||||
| 3 | 234079-1 | 0.83 | 1.00 | |
| Schakelaar Sw-48 Ah1852H | ||||
| 004 | 651852-8 | 3.96 | 4.79 | |
| Schakelaar Sw-48 Ah1852H | ||||
| 4 | 651852-8 | 3.96 | 4.79 | |
| Aansluitunit 18V (3 Cont.) | ||||
| 005 | 643852-2 | 3.12 | 3.78 | |
| Aansluitunit 18V (3 Cont.) | ||||
| 5 | 643852-2 | 3.12 | 3.78 | |
| Handgreepset Ah-1852H P | ||||
| 006 | 187289-8 | 21.23 | 25.69 | |
| Handgreepset Ah-1852H P | ||||
| 6 | 187289-8 | 21.23 | 25.69 | |
| Drukveer 4 Ar410 A | ||||
| 007 | 234079-1 | 0.83 | 1.00 | |
| Drukveer 4 Ar410 A | ||||
| 7 | 234079-1 | 0.83 | 1.00 | |
| Schakelaarhandel Um164D | ||||
| 008 | 417564-1 | 0.83 | 1.00 | |
| Schakelaarhandel Um164D | ||||
| 8 | 417564-1 | 0.83 | 1.00 | |
| Schakelaar Sw-48 Ah1852H | ||||
| 009 | 651852-8 | 3.96 | 4.79 | |
| Schakelaar Sw-48 Ah1852H | ||||
| 9 | 651852-8 | 3.96 | 4.79 | |
| Schakelarm Uh42/48/5261 * | ||||
| 010 | 452681-0 | 1.18 | 1.43 | |
| Schakelarm Uh42/48/5261 * | ||||
| 10 | 452681-0 | 1.18 | 1.43 | |
| Motorhuisset Ah1852H | ||||
| 011 | 187292-9 | 11.82 | 14.30 | |
| Motorhuisset Ah1852H | ||||
| 11 | 187292-9 | 11.82 | 14.30 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 012 | 638966-0 | |||
| Lijn Filter Btw450 | ||||
| 012A | 688161-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 12 | 638966-0 | |||
| Tapschroef 3X16 A | ||||
| 013 | 266130-9 | 0.83 | 1.00 | |
| Tapschroef 3X16 A | ||||
| 13 | 266130-9 | 0.83 | 1.00 | |
| Kruiskop Schroef M4X65Mm | ||||
| 014 | 911193-7 | 0.83 | 1.00 | |
| Kruiskop Schroef M4X65Mm | ||||
| 14 | 911193-7 | 0.83 | 1.00 | |
| Rubber Ring 6Mm Ah1852H | ||||
| 015 | 424195-9 | 0.83 | 1.00 | |
| Rubber Ring 6Mm Ah1852H | ||||
| 15 | 424195-9 | 0.83 | 1.00 | |
| Motorhuisset Ah1852H | ||||
| 016 | 187292-9 | 11.82 | 14.30 | |
| Motorhuisset Ah1852H | ||||
| 16 | 187292-9 | 11.82 | 14.30 | |
| Rubber Ring 8Mm Ah1852H | ||||
| 017 | 424394-3 | 0.83 | 1.00 | |
| Rubber Ring 8Mm Ah1852H | ||||
| 17 | 424394-3 | 0.83 | 1.00 | |
| Tapschroef 3X16 A | ||||
| 018 | 266130-9 | 0.83 | 1.00 | |
| Tapschroef 3X16 A | ||||
| 18 | 266130-9 | 0.83 | 1.00 | |
| Naamplaat Ah825H | ||||
| 019 | 896850-7 | 2.71 | 3.28 | |
| Naamplaat Ah825H | ||||
| 19 | 896850-7 | 2.71 | 3.28 | |
| Niet meer leverbaar, geen vervanging | ||||
| 020 | 629930-2 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 20 | 629930-2 | |||
| Lagerhuis Buh481 | ||||
| 021 | 141211-9 | 3.72 | 4.50 | |
| Lagerhuis Buh481 | ||||
| 21 | 141211-9 | 3.72 | 4.50 | |
| Sluitring 8X14X0,5 Mm | ||||
| 022 | 253215-0 | 0.83 | 1.00 | |
| Sluitring 8X14X0,5 Mm | ||||
| 22 | 253215-0 | 0.83 | 1.00 | |
| As Uh42/48/5261 A | ||||
| 023 | 326034-8 | 2.10 | 2.54 | |
| As Uh42/48/5261 A | ||||
| 23 | 326034-8 | 2.10 | 2.54 | |
| Tandwiel 93 Ah1852H | ||||
| 024 | 227281-3 | 11.84 | 14.33 | |
| Tandwiel 93 Ah1852H | ||||
| 24 | 227281-3 | 11.84 | 14.33 | |
| Glijlager Nylon Uh42/48/5261 A | ||||
| 025 | 262570-9 | 0.83 | 1.00 | |
| Glijlager Nylon Uh42/48/5261 A | ||||
| 25 | 262570-9 | 0.83 | 1.00 | |
| Stofgeleider Uh42/48/5261 | ||||
| 026 | 423417-4 | 1.00 | 1.21 | |
| Stofgeleider Uh42/48/5261 | ||||
| 26 | 423417-4 | 1.00 | 1.21 | |
| Messenset Ah1852H | ||||
| 027A | 195772-1 | 58.04 | 70.23 | |
| Olie, Tube Ah3655 | ||||
| 027B | 188605-7 | 2.10 | 2.54 | |
| Glijlager Nylon Uh42/48/5261 A | ||||
| 027C | 262570-9 | 0.83 | 1.00 | |
| Messenset Ah1852H | ||||
| 27 | 195772-1 | 58.04 | 70.23 | |
| Sluitring 8X14X0,5 Mm | ||||
| 028 | 253215-0 | 0.83 | 1.00 | |
| Sluitring 8X14X0,5 Mm | ||||
| 28 | 253215-0 | 0.83 | 1.00 | |
| Met.Schroef Ph M5X14Mm Ck A | ||||
| 029 | 266809-2 | 0.83 | 1.00 | |
| Met.Schroef Ph M5X14Mm Ck A | ||||
| 29 | 266809-2 | 0.83 | 1.00 | |
| Schroef 4X10 | ||||
| 030 | 911113-1 | 0.83 | 1.00 | |
| Schroef 4X10 | ||||
| 30 | 911113-1 | 0.83 | 1.00 | |
| Deksel Ah1852H | ||||
| 031 | 453317-4 | 5.30 | 6.41 | |
| Deksel Ah1852H | ||||
| 31 | 453317-4 | 5.30 | 6.41 | |
| Schakelaarhandel B Ah1852H | ||||
| 032 | 452679-7 | 2.71 | 3.28 | |
| Schakelaarhandel B Ah1852H | ||||
| 32 | 452679-7 | 2.71 | 3.28 | |
| Drukveer 5Mm Ah1852H | ||||
| 033 | 234261-2 | 0.83 | 1.00 | |
| Drukveer 5Mm Ah1852H | ||||
| 33 | 234261-2 | 0.83 | 1.00 | |
| Handgreep Uh42/48/5261 * | ||||
| 034 | 452682-8 | 5.06 | 6.12 | |
| Handgreep Uh42/48/5261 * | ||||
| 34 | 452682-8 | 5.06 | 6.12 | |
| Schroef 5X25 | ||||
| 035 | 911243-8 | 0.83 | 1.00 | |
| Schroef 5X25 | ||||
| 35 | 911243-8 | 0.83 | 1.00 | |
| Handbeschermer Ah1852H | ||||
| 036 | 453316-6 | 6.38 | 7.72 | |
| Handbeschermer Ah1852H | ||||
| 36 | 453316-6 | 6.38 | 7.72 | |
| Tapschroef 4X18 A | ||||
| 037 | 265A48-7 | 0.83 | 1.00 | |
| Tapschroef 4X18 A | ||||
| 37 | 265A48-7 | 0.83 | 1.00 | |
